ホーム 製品 TFT液晶モジュール IPS TFT 液晶 WF50DTYA3MNNB

低消費電力 5インチ TFT LCD ディスプレイモジュール

型番 WF50DTYA3MNNB

►サイズ: 5 インチ
►解像度: 720×1280 dots
►視野角: IPS
►インターフェース: MIPI DSI
►駆動IC:ILI9881C
►コントロールボード: 無
►輝度(cd/m²): 600
►スルーホールフレーム: 無
►タッチパネル: 無

製品情報

WF50DTYA3MNNBは、ポートレートモード向けに設計された5インチIPS TFT-LCDディスプレイモジュールです。WF50DTYA3MNNBはWF50Dシリーズの低消費電力バージョンです。WF50DTYA3MNN0と比べて、LEDの消費電力は約44.07%に大幅に削減しています。金属フレームを使用するWF50DTYA3MNN0モデルと異なって、プラスチック フレーム構造を採用しています。

この5インチTFT LCDモジュールは、720×1280ピクセルの解像度で鮮明で鮮やかな視覚体験を提供します。モジュールのサイズは68.4×122.7 mmで、有効表示エリアは62.1×110.4 mm、アスペクト比は16:9です。IPS技術を使用して、80度の広視野角(80/80/80/80度)を提供します。使用されているTFTドライバICはILI9881Cで、効率的なデータ伝送のために、4レーンMIPIインタフェースをサポートしています。これらの特徴により、MIPIディスプレイパネルまたはMIPIインタフェースを備えたLCDパネルが必要な低消費電力アプリケーションに特に適しています。

信頼性を重視して設計されたWF50DTYA3MNNBは、操作温度範囲が-20~+70℃、保存温度範囲が-30~+80℃で、さまざまな環境条件に適しています。輝度600 cd/m2、コントラスト比800:1の仕様は鮮明な画像を提供します。また、mPOS(モバイルポイントオブセール)システムやカードリーダーを含めて、多様な製品に適しています。

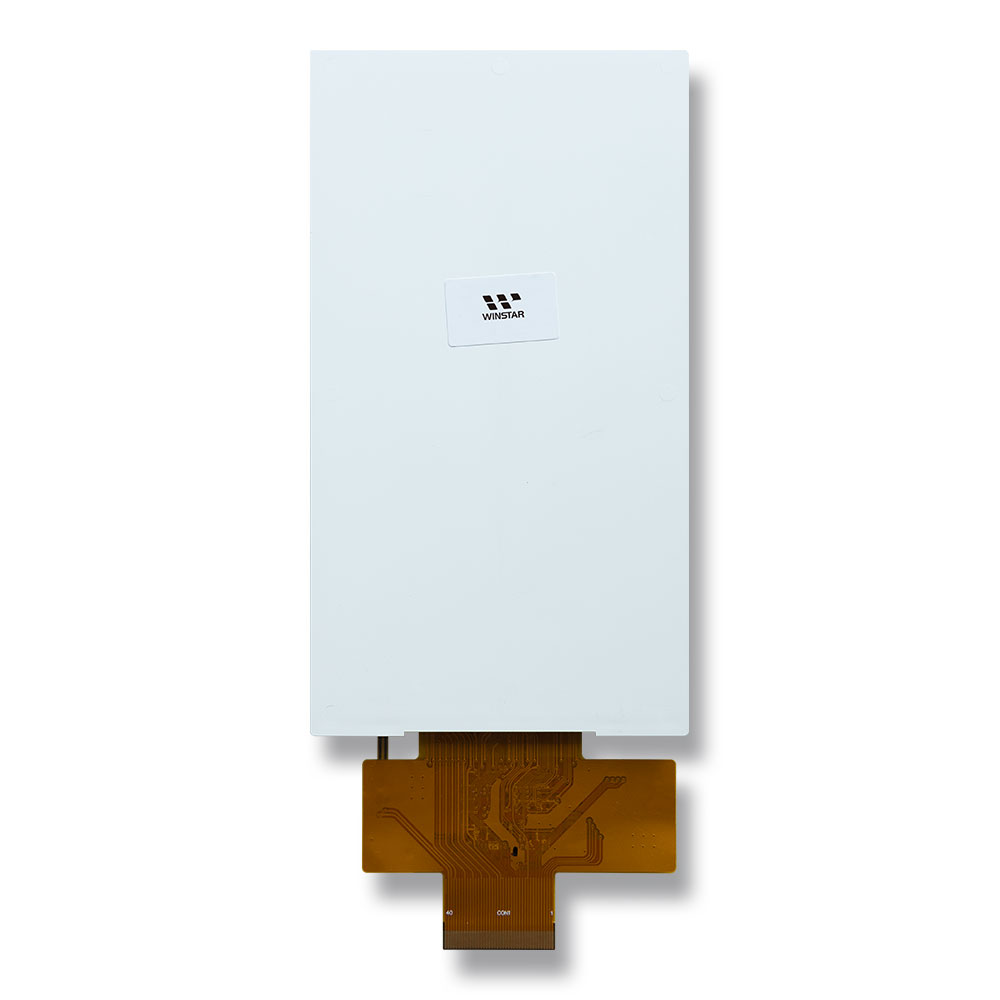

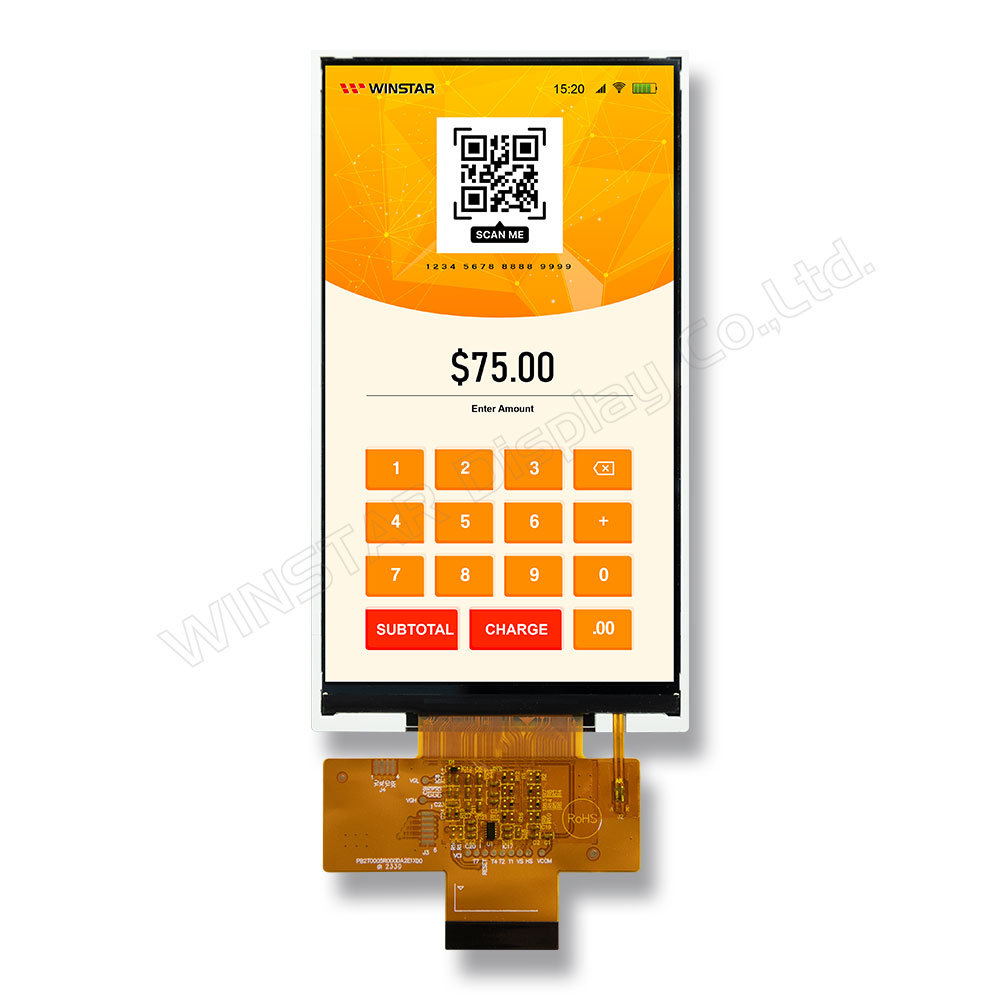

低消費電力 5インチ TFT LCD ディスプレイモジュール - WF50DTYA3MNNB

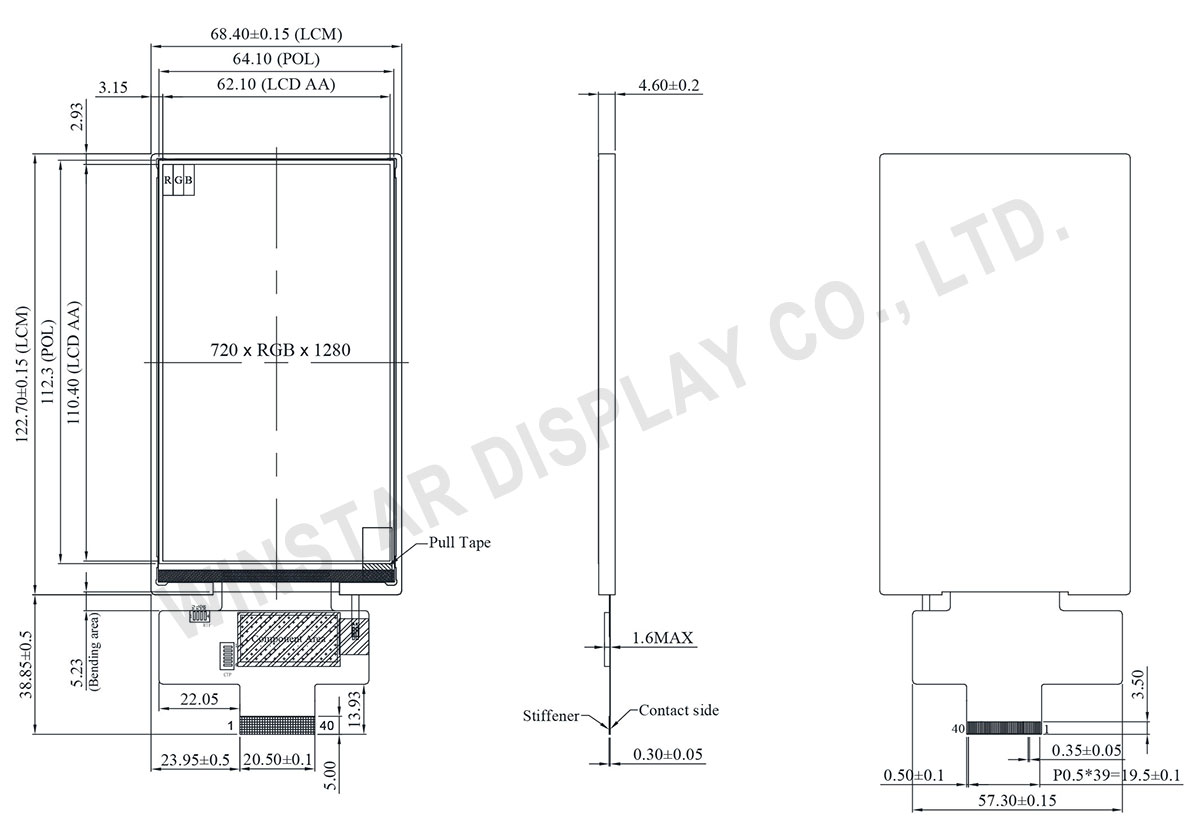

外形図

WF50DTYA3MNNB

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 5.0 インチ
ドットマトリクス(解像度) 720 × 3(RGB) ×1280 dots
モジュールサイズ 68.4 (W) × 122.7 (H) × 4.6 mm
有効エリア 62.1 (W) × 110.4 (H) mm
ドットピッチ 0.08625(W) ×0.08625(H) mm
LCDタイプ TFT・ノーマリ・ブラック・透過型
視野角度 80/80/80/80
画面アスペクト比 16:9
TFT 駆動 ILI9881C  或いは互換性IC
TFT インターフェイス 4-Lanes MIPI
バックライトタイプ LED・ノーマリ・ホワイト
タッチパネルタイプ タッチパネル無し
表面 グレア (Glare)

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

1. 典型動作条件

項目 記号 標準値 単位
最小値 典型値 最大値
Power supply for analog circuit VCI 2.5 3.3 3.6 V
Power supply for logic circuit IOVCC 1.65 1.8 3.6 V
駆動電流 IDD - 44   mA

2. バックライト駆動条件

パラメーター 記号 最小値 典型値 最大値 単位
LED 電流 ILED - 40 - mA
LED 電圧 VLED+ 20.8 22.4 23.2 V
LED LEDの寿命   50,000 - - Hr

ピン功能定義

LCM PIN 定義

Pin 記号 説明
1-9 NC No connection
10-11 VCI Power supply for analog circuits. Connect to an external power supply of 2.5V to 3.6V
12-13 NC No connection
14 RESET The external reset input
Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power.
Fix to VDDI level when not in use.
15 TE  Tearing effect output pin.
Leave the pin open when not in use.
16 NC No connection
17-18 GND Power ground
19-20 IOVCC Power supply for analog circuits. Connect to an external power supply of 1.65V to 3.6V
21 GND Power ground
22 D3P MIPI DSI differential data pair. (Data lane 3)
23 D3N
24 GND Power ground
25 D2P MIPI DSI differential data pair. (Data lane 2)
26 D2N
27 GND Power ground
28 CLKP MIPI DSI differential clock pair
29 CLKN
30 GND Power ground
31 D1P MIPI DSI differential data pair. (Data lane 1)
32 D1N
33 GND Power ground
34 D0P MIPI DSI differential data pair. (Data lane 0)
35 D0N
36-37 GND Power ground
38 VLED+ Power for LED backlight anode
39 VLED- Power for LED backlight cathode
40 NC No connection
