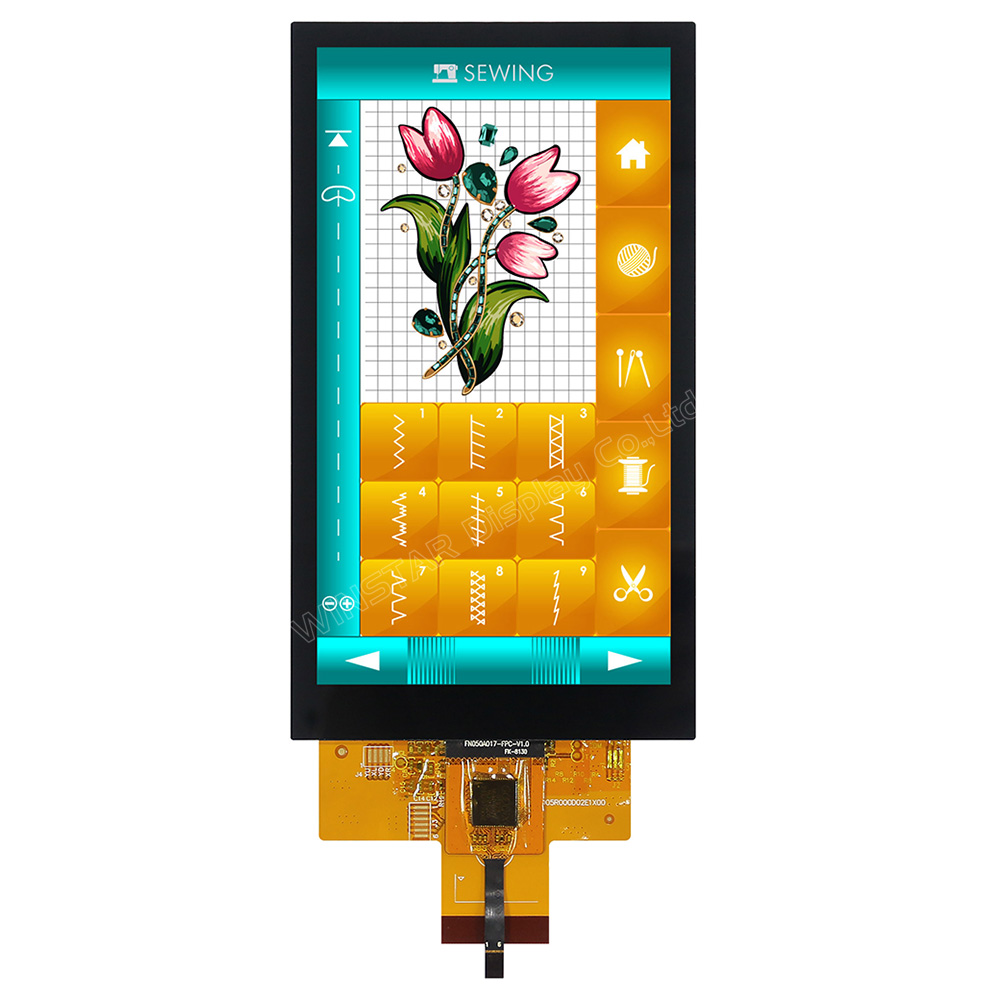

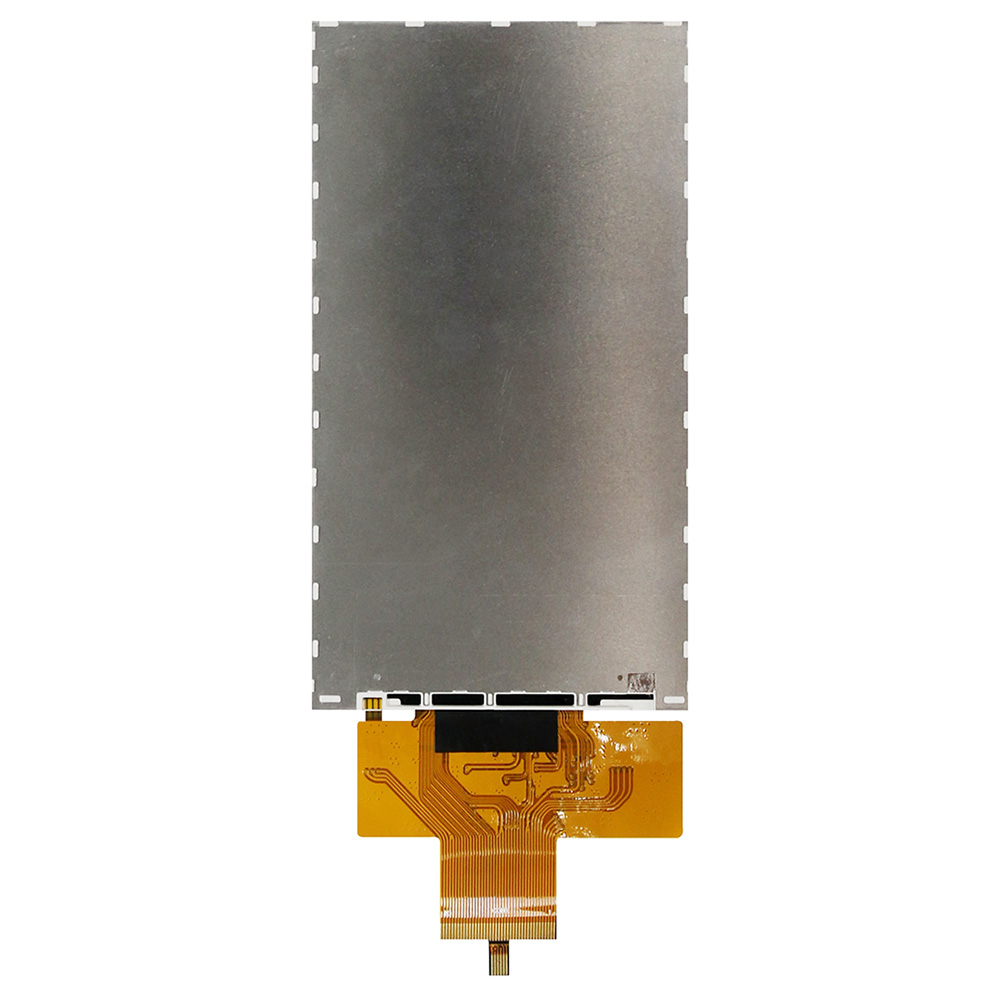

WF50DTYA3MNG10は オプティカルボンディングPCAPを搭載した5インチ IPS TFT です。この5インチ TFT-LCDは MIPI (Mobile Industry Processor Interface) DSI (Display Serial Interface) インターフェースをサポートし、IPSパネルによる広視野角：左:80 / 右:80 /上:80 / 下:80 度 (typical)及び HD 720 x1280ピクセルの解像度を持ちます。操作温度範囲は-20℃ ~+70℃で、保存温度範囲は-30℃~ +80℃です。 ドライバーICは ILI9881Cで、タッチパネルのセンサー IC はGT928です。供給電源電圧は2.5v~3.6vです。
この製品はオプティカルボンディングの静電容量タッチパネルを搭載したもので、製品強度の向上、傷、液体、異物、汚れに対する耐久性の改善は実現されました。

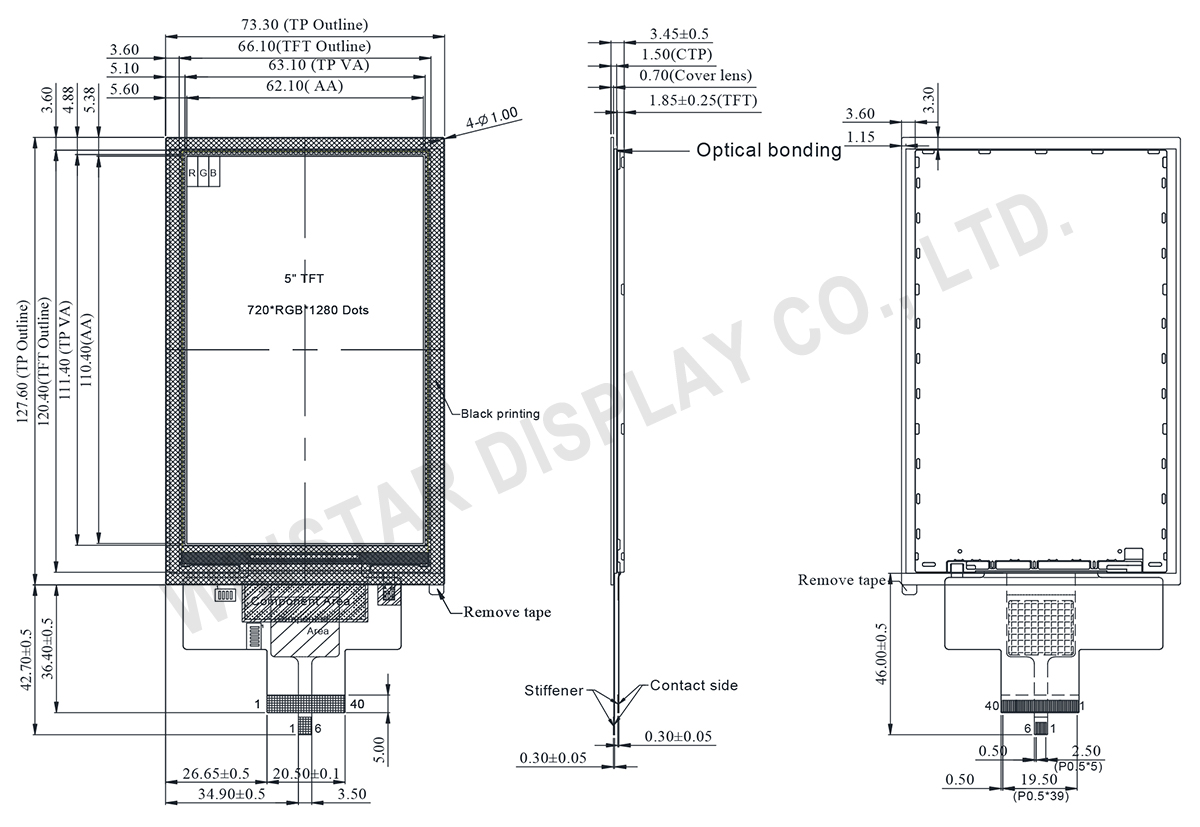

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ | 5.0 | インチ |
| ドットマトリクス | 720 × 3(RGB) ×1280 | dots |
| 外形寸法 | 73.3 (W) × 127.6 (H) ×3.45 | mm |
| 有効表示エリア | 62.1 (W) × 110.4 (H) | mm |
| ドットピッチ | 0.08625(W) × 0.08625(H) | mm |
| LCDタイプ | TFT, ノーマリ・ブラック・透過 | |
| 視野角度 | 80/80/80/80 | |
| アスペクト率 | 16:9 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| TFT 駆動IC | ILI9881C 或いは互換性IC | |
| TFT インターフェイス | 4-Lanes MIPI | |
| PCAP FW バージョン | 65 | |
| PCAP IC | GT928 | |
| タッチパネルタイプ | PCAP / プティカルボンディング | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
典型動作条件
| 項目 | 記号 | 値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| Power supply for analog circuit | VCI | 2.5 | 3.3 | 3.6 | V |
| Power supply for logic circuit | IOVCC | 1.65 | 1.8 | 3.6 | V |
| タッチロジック電源電圧 | VDDT | 2.8 | - | 3.3 | V |
| 駆動電 | IDD | - | 44 | - | mA |
バックライト駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LEDの電流 | ILED | - | 40 | - | mA |
| LEDの電圧 | VLED+ | 19.6 | - | 23.8 | V |
| LEDの寿命 | 50,000 | - | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | NC | No connection |
| 2 | NC | No connection |
| 3 | NC | No connection |
| 4 | NC | No connection |
| 5 | NC | No connection |
| 6 | NC | No connection |
| 7 | NC | No connection |
| 8 | NC | No connection |
| 9 | NC | No connection |
| 10-11 | VCI | Power supply for analog circuits. Connect to an external power supply of 2.5V to 3.6V |
| 12-13 | NC | No connection |
| 14 | RESET | The external reset input Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. Fix to VDDI level when not in use. |
| 15 | TE | Tearing effect output pin. Leave the pin open when not in use. |
| 16 | NC | No connection |
| 17-18 | GND | Power ground |
| 19-20 | IOVCC | Power supply for analog circuits. Connect to an external power supply of 1.65V to 3.6V |
| 21 | GND | Power ground |
| 22 | D3P | MIPI DSI differential data pair. (Data lane 3) |
| 23 | D3N | |
| 24 | GND | Power ground |
| 25 | D2P | MIPI DSI differential data pair. (Data lane 2) |
| 26 | D2N | |
| 27 | GND | Power ground |
| 28 | CLKP | MIPI DSI differential clock pair |
| 29 | CLKN | |
| 30 | GND | Power ground |
| 31 | D1P | MIPI DSI differential data pair. (Data lane 1) |
| 32 | D1N | |
| 33 | GND | Power ground |
| 34 | D0P | MIPI DSI differential data pair. (Data lane 0) |
| 35 | D0N | |
| 36-37 | GND | Power ground |
| 38 | LED+ | Power for LED backlight anode |
| 39 | LED1- | Power for LED1 backlight cathode |
| 40 | LED2- | Power for LED2 backlight cathode |
PCAP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | SDA | I2C data input and output |
| 2 | SCL | I2C clock input |
| 3 | RST | External Reset, Low is active |
| 4 | INT | External interrupt to the host |
| 5 | VDD | Power Supply : +3.3V |
| 6 | GND | Ground for analog circuit |
