WF50DTYA3MNN0は5インチ720xRGBx1280、MIPI DSIインターフェースを支援するIPS TFT-LCDモジュールです。IPSパネルを搭載しますので、このTFTディスプレーは広い視野角があります：80度（上）/80度（下）/80度（左）/80度（右）（典型な値）。その上、HD解像度もあって、コントラスト比は800（典型な値）です。この製品の操作温度範囲は-20℃～70℃、保存温度範囲は-30℃～+80℃です。この製品はポートレートモードのLCDモジュールで、外形寸法は66.10x120.4mm、アクティブエリアは62.1x110.4mmです。この製品にはドライバーIC（ILI9881C）を内蔵し、2.5V～3.6Vの電源を支援します。

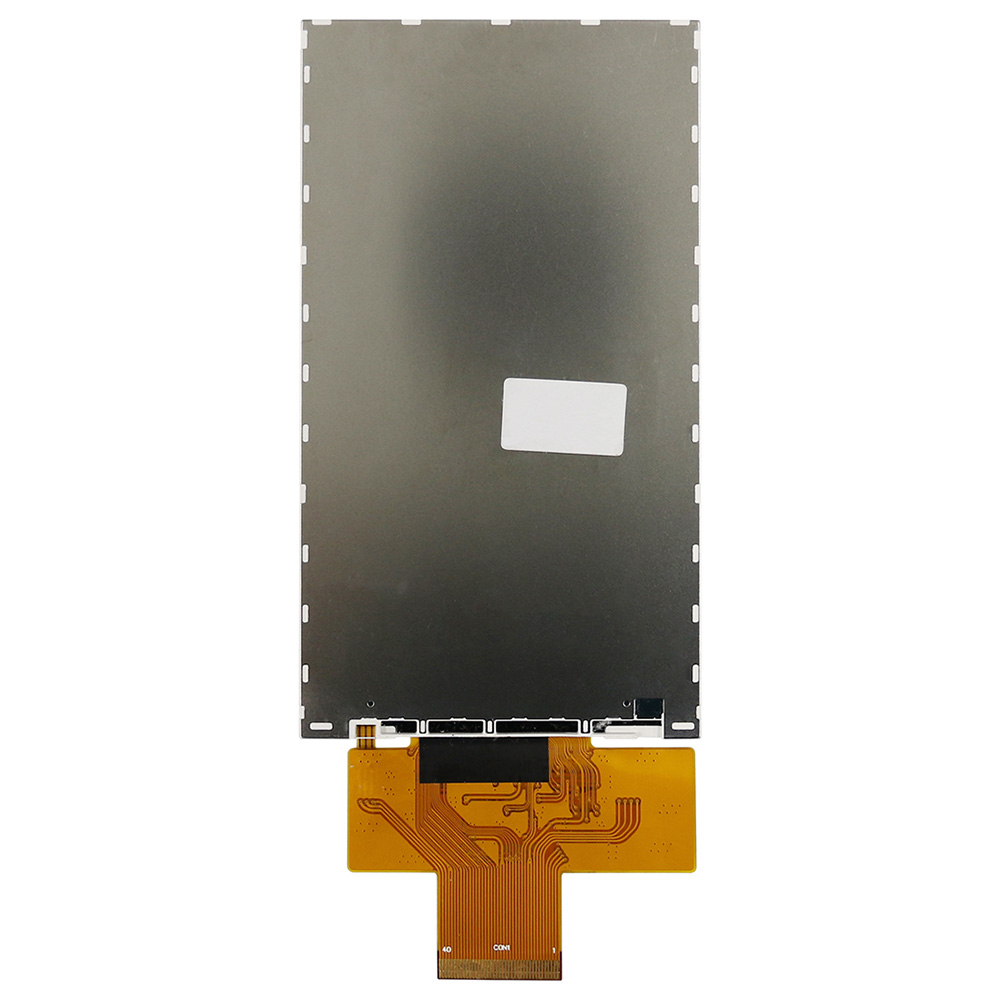

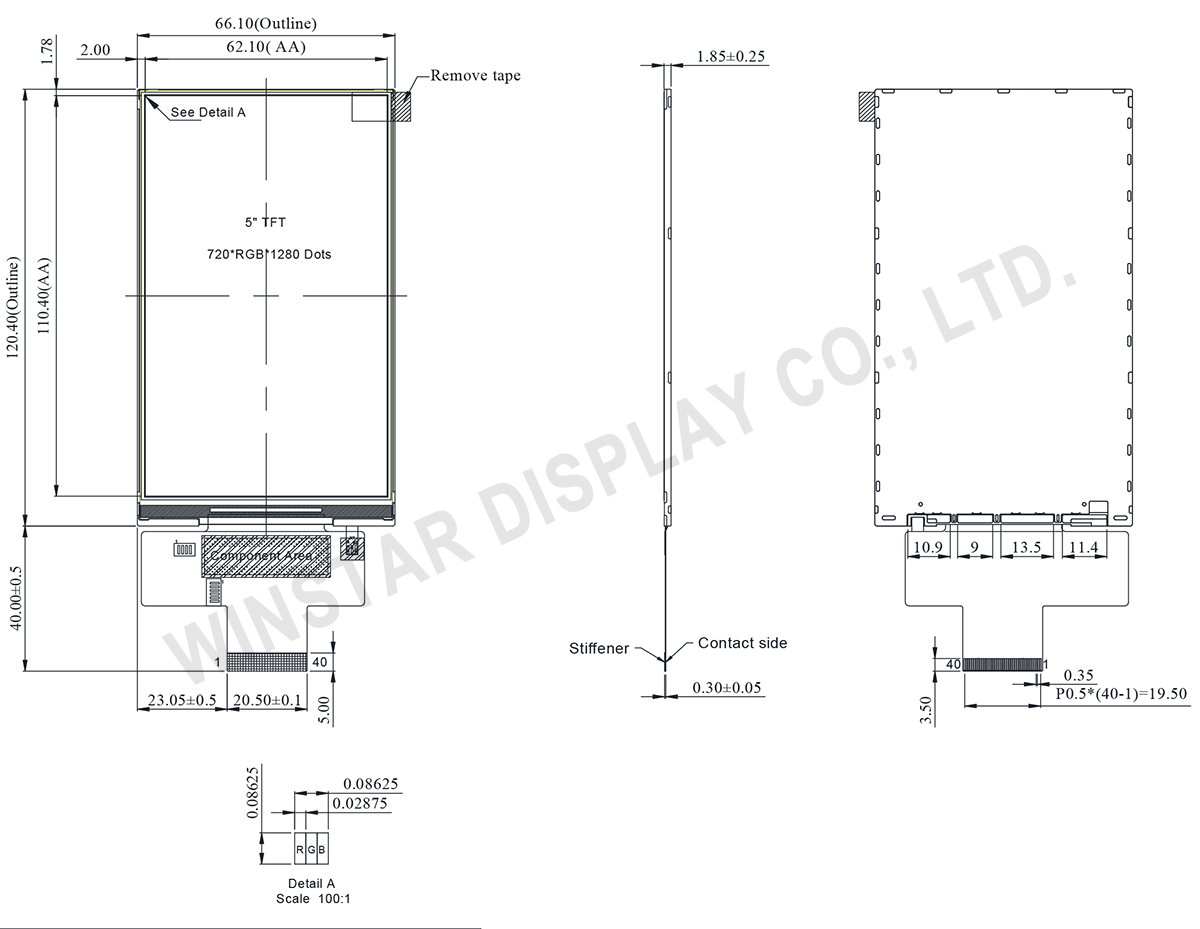

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.0 | インチ |
| ドットマトリクス(解像度) | 720× 3(RGB) ×1280 | dots |
| モジュールサイズ | 66.10 (W) × 120.4 (H) ×1.85 | mm |
| 有効エリア | 62.1 (W) × 110.4 (H) | mm |
| ドットピッチ | 0.08625(W) ×0.08625(H) | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 | |
| 画面アスペクト比 | 16:9 | |
| TFT 駆動 | ILI9881C 或いは互換性IC | |
| TFT インターフェイス | 4-Lanes MIPI | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | グレア (Glare) | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
1. 典型動作条件
| 項目 | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| Power supply for analog circuit | VCI | 2.5 | 3.3 | 3.6 | V |
| Power supply for logic circuit | IOVCC | 1.65 | 1.8 | 3.6 | V |
| 駆動電流 | IDD | - | 44 | mA | |
2. バックライト駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED 電流 | ILED | - | 40 | - | mA |
| LED 電圧 | VLED+ | 19.6 | - | 23.8 | V |
| LED LEDの寿命 | 50,000 | - | - | Hr |
ピン功能定義
LCM PIN Definition
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | NC/TP_GND | No connection |
| 2 | NC/TP_SDA | No connection |
| 3 | NC/TP_SCL | No connection |
| 4 | NC/TP_INT | No connection |
| 5 | NC/TP_RST | No connection |
| 6 | NC/YU | No connection |
| 7 | NC/XL | No connection |
| 8 | NC/YD | No connection |
| 9 | NC/XR | No connection |
| 10-11 | VCI | Power supply for analog circuits. Connect to an external power supply of 2.5V to 3.6V |
| 12-13 | NC | No connection |
| 14 | RESET | The external reset input Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. Fix to VDDI level when not in use. |
| 15 | TE | Tearing effect output pin. Leave the pin open when not in use. |
| 16 | NC | No connection |
| 17-18 | GND | Power ground |
| 19-20 | IOVCC | Power supply for analog circuits. Connect to an external power supply of 1.65V to 3.6V |
| 21 | GND | Power ground |
| 22 | D3P | MIPI DSI differential data pair. (Data lane 3) |
| 23 | D3N | |
| 24 | GND | Power ground |
| 25 | D2P | MIPI DSI differential data pair. (Data lane 2) |
| 26 | D2N | |
| 27 | GND | Power ground |
| 28 | CLKP | MIPI DSI differential clock pair |
| 29 | CLKN | |
| 30 | GND | Power ground |
| 31 | D1P | MIPI DSI differential data pair. (Data lane 1) |
| 32 | D1N | |
| 33 | GND | Power ground |
| 34 | D0P | MIPI DSI differential data pair. (Data lane 0) |
| 35 | D0N | |
| 36-37 | GND | Power ground |
| 38 | LED+ | Power for LED backlight anode |
| 39 | LED1- | Power for LED1 backlight cathode |
| 40 | LED2- | Power for LED2 backlight cathode |
