製品情報

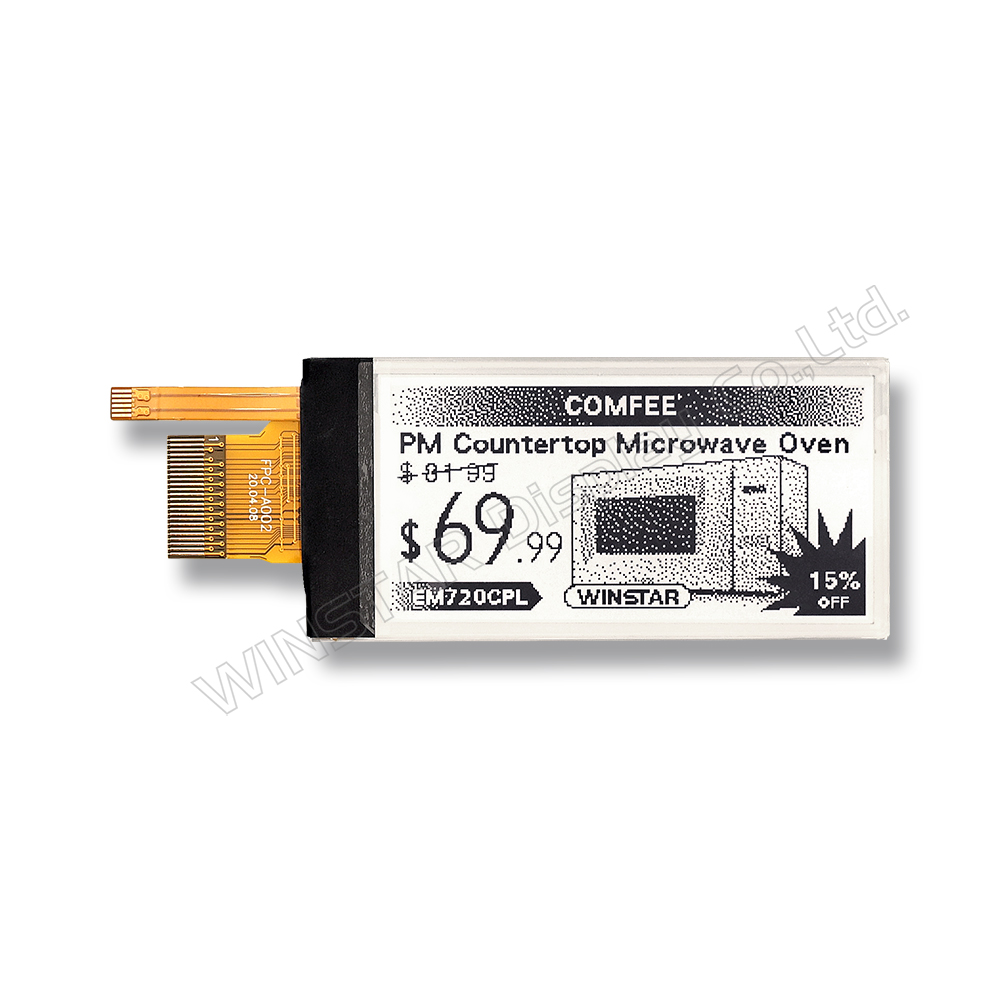

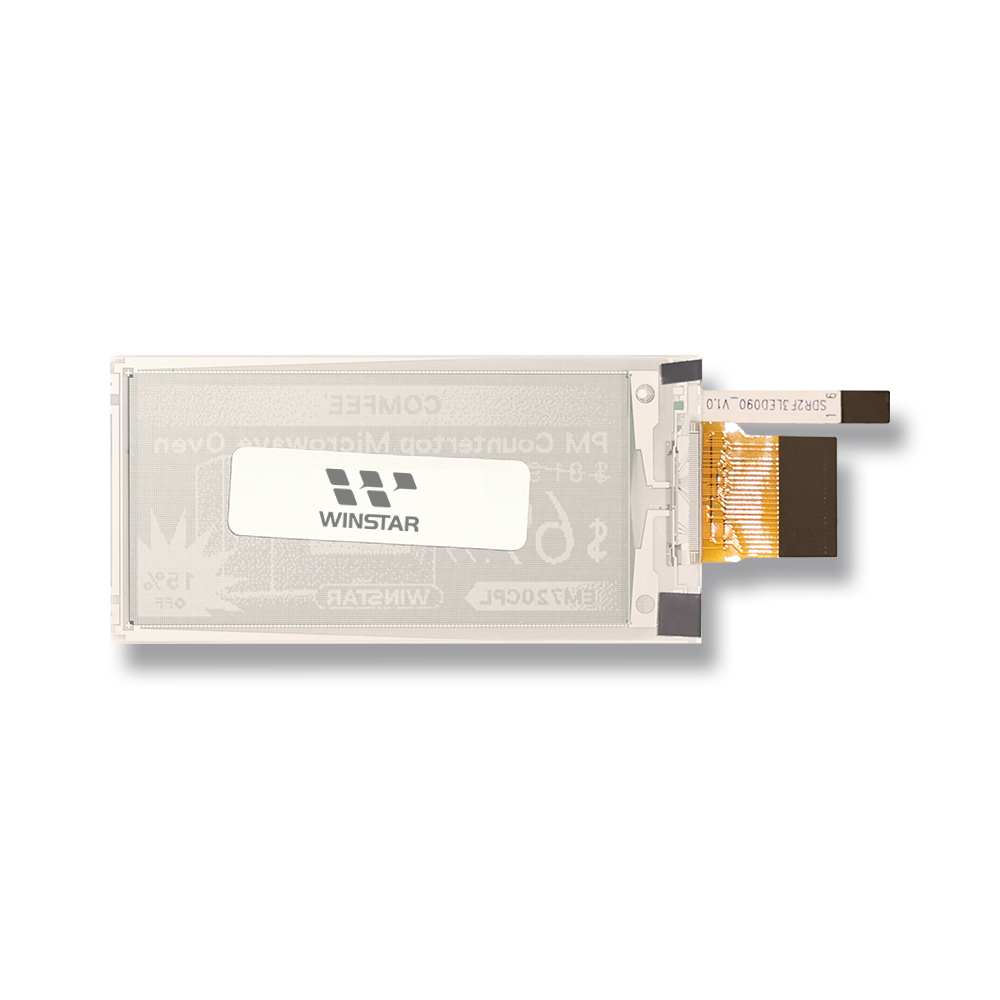

WAA0213A2AAA6NXXX000 はフロントライトパネルを搭載した電子ペーパー表示装置（EPD）です。このディスプレイは、1ビットの白黒画像を完全に表示することができます。2.13インチのアクティブエリアは、122 × 250 ピクセルの解像度を持っています。このモジュールは、ゲートドライバ、ソースドライバ、MCUインターフェース、タイミングコントローラ、オシレータ、DC-DCコンバータ、SRAM、LUT、およびVCOMを含む統合回路を持つTFTアレイ駆動の電気泳動表示装置です。このモジュールは、電子棚札（ESL）システムなどのポータブル電子機器で使用できます。
特徴
- 122×250 ピクセル表示
- 高コントラスト、高反射率
- 超広視野角
- 超低消費電力
- 純粋な反射モード
- バイステーブルディスプレイ
- 商業温度範囲
- 横向きおよび縦向きモード
- ハードコート・アンチグレアディスプレイ表面
- 超低電流のディープスリープモード
- オンチップディスプレイRAM
- 波形はオンチップOTPに保存するか、MCUで書き込むことができます
- シリアルペリフェラルインターフェースが利用可能
- オンチップオシレータ
- VCOM、ゲート、およびソース駆動電圧を生成するためのオンチップブースターとレギュレータ制御
- 外部温度センサーを読み取るためのI2Cマスターインターフェース。温度センサー内蔵

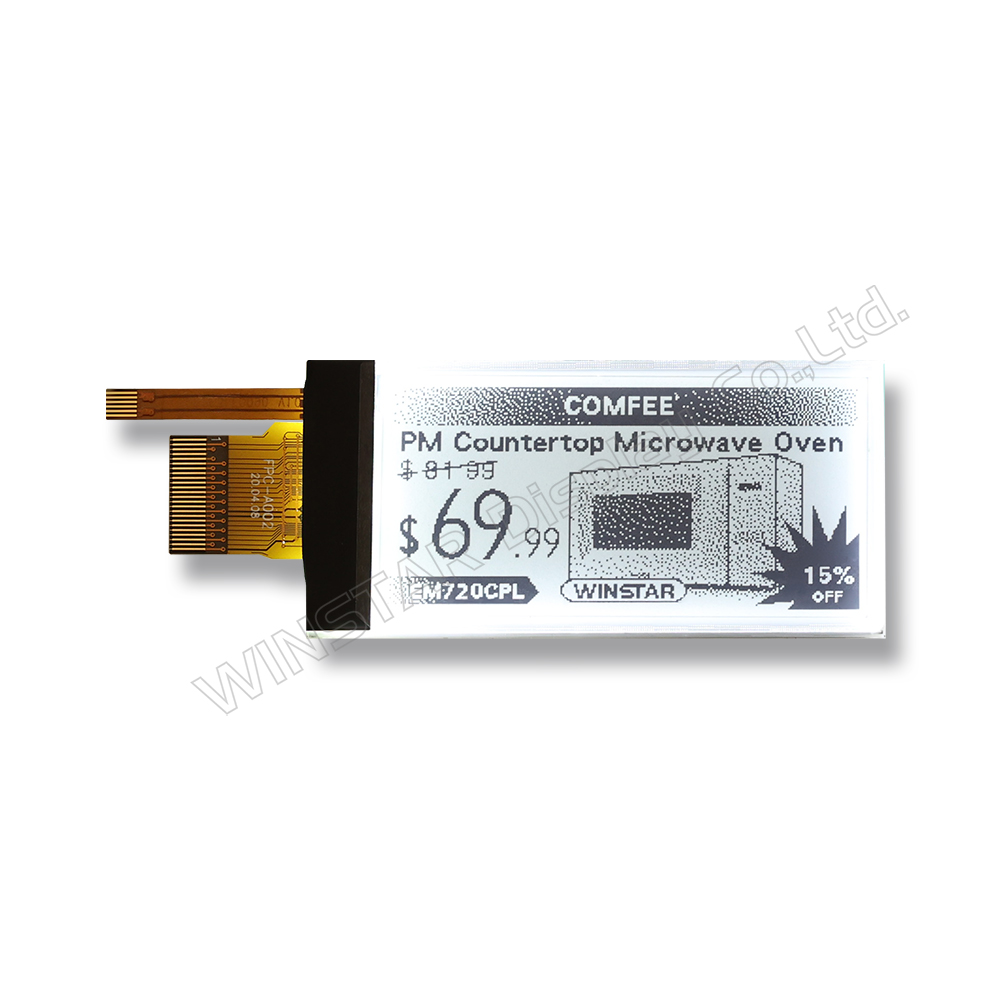

- フロントライトパネル付き、3つのLEDが直列に配置
- フロントライトパネルの動作電圧：9V

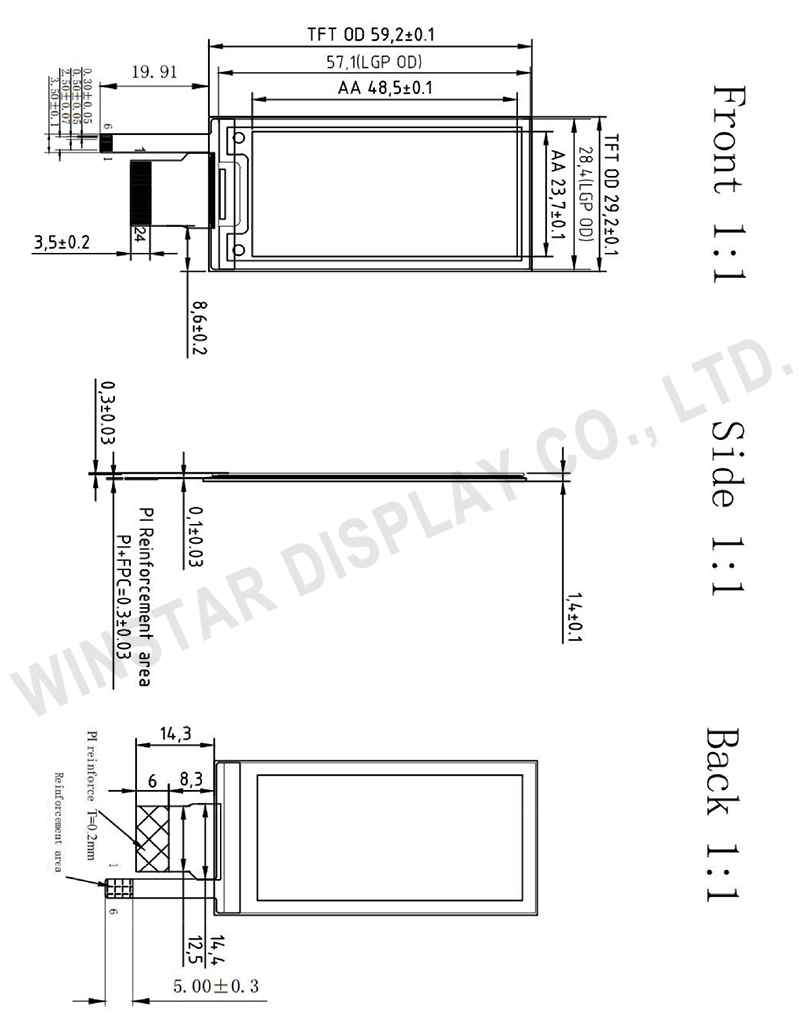

外形図
製品仕様
規格説明
| パラメーター | 仕様 | 単位 |
|---|---|---|
| サイズ | 2.13 | Inch |
| ドットマトリクス(解像度) | 122(H)×250(V) | Pixel |
| 有効表示エリア | 23.7×48.5 | mm |
| ピクセルピッチ | 0.1943×0.1942 | mm |
| ピクセル構成 | Square | |
| 外形寸法 | 29.2(H)×59.2 (V) ×1.85(D) | mm |
| モジュール重量 | 4.75±0.5 | g |
電気特性
絶対最大定格
| パラメーター | 記号 | Rating | 単位 |
|---|---|---|---|
| ロジック供給電圧 | VCI | -0.5 to +4.0 | V |
| ロジック入力電圧 | VIN | -0.5 to VCI +0.5 | V |
| ロジック出力電圧 | VOUT | -0.5 to VCI +0.5 | V |
| 動作温度範囲 | TOPR | 0 to +50 | ºC |
| 保存温度範囲 | TSTG | -25 to+70 | ºC |
| 最適保管湿度 | HSTGo | 55±10 | %RH |
ピン功能定義
入力 / 出力ピン割り当て
| No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | I | Current Sense Input for the Control Loop |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive Source driving voltage(Red) |
| 6 | TSCL | O | I2C Interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C Interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Interface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low. |
| 11 | D/C# | I | Data /Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Supply for interface logic pins It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | C | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | C | Negative Source driving voltage |
| 23 | VGL | C | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | C | VCOM driving voltage |
