製品情報

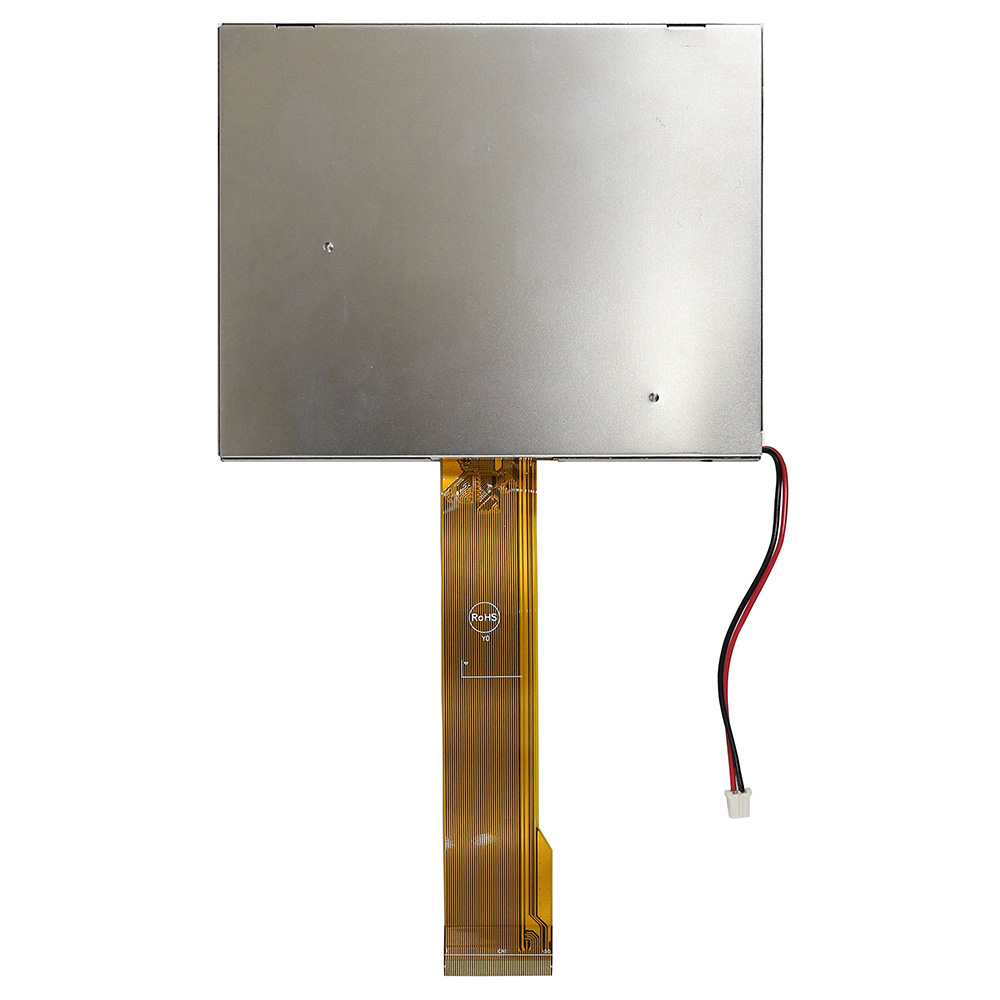

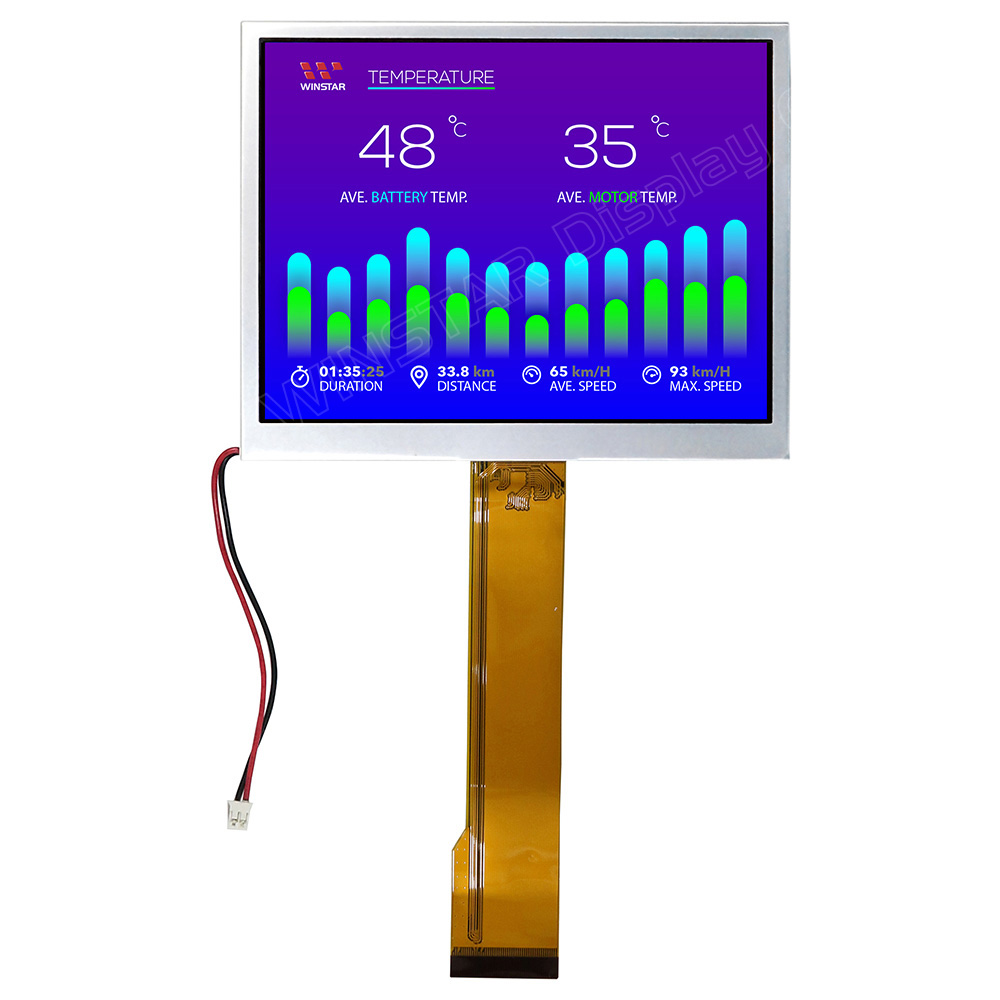

WF57XTIACDNN0 は、解像度が320x240ピクセル、輝度が900 cd/m²、コントラスト比が300:1（典型値）の5.7インチTFT液晶モジュールです。HX8218+HX8615 ドライバICを使用し、24ビットRGBインターフェースをサポートしています。電圧電源は3.2Vから3.4V（典型値：3.3V）の範囲で、モジュールの寸法は幅126.00 mm × 高さ101.55 mmで、有効表示領域は115.2mm × 86.40mmです。
12時方向の視聴方向、6時方向のグレースケール反転方向、4:3のアスペクト比を特徴とするWF57XTIACDNN0 は、さまざまなアプリケーションに対応しています。動作温度範囲は-20℃から+70℃であり、保存温度範囲は-30℃から+80℃です。
このTFTディスプレイの明るさは、工業用制御および監視アプリケーションに理想的であり、機械の状態、制御パネル、監視システムなどの表示を、厳しい環境条件下でもクリアで読みやすいものとして提供します。さらに、屋外ディスプレイに適しており、明るい光条件下でも情報が最適な可視性を確保し、明瞭さや読みやすさを損なうことなく表示します。

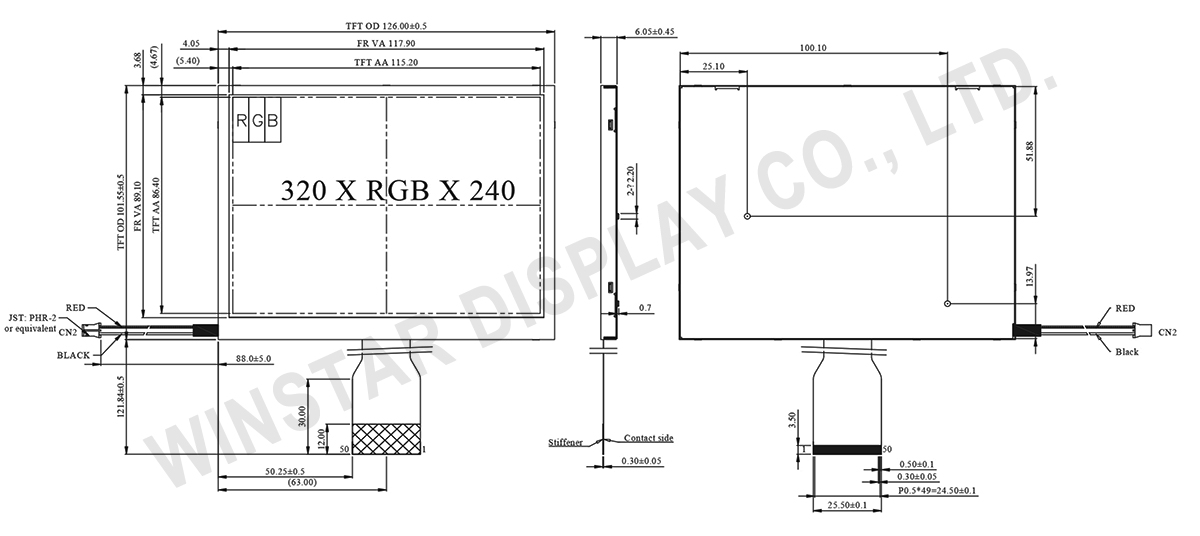

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.7 | インチ |
| ドットマトリクス(解像度) | 320 × RGB × 240 (TFT) | dots |
| モジュールサイズ | 126.00(W) × 101.55(H) × 6.05(D) (MAX) | mm |
| 有効エリア | 115.2 × 86.40 | mm |
| ドットピッチ | 0.12 × 0.36 | mm |
| LCDタイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| アスペクト率 | 4:3 | |
| TFT 駆動IC | HX8218+HX8615 或いは互換性IC | |
| TFTインターフェース | 24-bit RGB | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
1. 作業条件:
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VCC | - | 3.2 | 3.3 | 3.4 | V |
| AVDD | 4.5 | 5.0 | 5.5 | |||
| 高レベル入力電圧 | VIH | - | 0.7 VCC | - | VCC | V |
| 低レベル入力電圧 | VIL | - | 0 | - | 0.3 VCC | V |
| LCD駆動電源電圧 | VGH | Ta=25℃ | 15 | 16 | 17 | V |
| VGL | -6 | -5 | -4 | |||
| VcomH | - | 4.5 | - | |||
| VcomL | - | -0.5 | - | |||
| LCM電源電流 | IVCC | VCC=3.3V | - | 30 | 45 | mA |
2. LED駆動条件
| パラメータ | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 140 | - | mA |
| 消費電力 | - | 1204 | - | 1470 | mW |
| LED電圧 | VBL+ | 8.6 | 9.5 | 10.5 | V |
| LEDの寿命 | - | - | 50,000 | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin No. | 記号 | 入力/出力 | 説明 |
|---|---|---|---|
| 1 | IF1 | I | Input data format control |
| 2 | IF2 | I | Input data format control |
| 3 | POL | O | Polarity Signal connect to VCOM driving circuit. |
| 4 | RESET | I | Hardware reset. |
| 5 | SPENA | I | Chip select |
| 6 | SPCL | I | Serial Clock |
| 7 | SPDA | I/O | Serial Data |
| 8 | B0 | I | Blue Data bit (LSB) |
| 9 | B1 | I | Blue Data bit |
| 10 | B2 | I | Blue Data bit |
| 11 | B3 | I | Blue Data bit |
| 12 | B4 | I | Blue Data bit |
| 13 | B5 | I | Blue Data bit |
| 14 | B6 | I | Blue Data bit |
| 15 | B7 | I | Blue Data bit(MSB) |
| 16 | G0 | I | Green Data bit(LSB) |
| 17 | G1 | I | Green Data bit |
| 18 | G2 | I | Green Data bit |
| 19 | G3 | I | Green Data bit |
| 20 | G4 | I | Green Data bit |
| 21 | G5 | I | Green Data bit |
| 22 | G6 | I | Green Data bit |
| 23 | G7 | I | Green Data bit(MSB) |
| 24 | R0 | I | Red Data bit(LSB) |
| 25 | R1 | I | Red Data bit |
| 26 | R2 | I | Red Data bit |
| 27 | R3 | I | Red Data bit |
| 28 | R4 | I | Red Data bit |
| 29 | R5 | I | Red Data bit |
| 30 | R6 | I | Red Data bit |
| 31 | R7 | I | Red Data bit(MSB) |
| 32 | Hsync | I | Horizontal synchronous signal |
| 33 | Vsync | I | Vertical synchronous signal |
| 34 | Data CLK | I | Dot data clock |
| 35 | AVDD | I | 4.5V~5.5V |
| 36 | AVDD | I | 4.5V~5.5V |
| 37 | Vcc | I | 3V~3.6V |
| 38 | Vcc | I | 3V~3.6V |
| 39 | NPC | O | NTSC/PAL mode Auto detection result H:NTSC/L:PAL |
| 40 | VGL | I | Gate off power |
| 41 | VGL | I | Gate off power |
| 42 | UD | I | Up/Down scan setting. H: Reverse scan / L: Normal scan |
| 43 | VGH | I | Gate on power |
| 44 | LRC | I | Shift direction of device internal shift register control. |
| 45 | GND | I | GROUND |
| 46 | VCOM | I | VCOM driving input |
| 47 | VCOM | I | VCOM driving input |
| 48 | ENB | I | Data enable input. Normally pull low. |
| 49 | GND | I | GROUND |
| 50 | GND | I | GROUND |
バックライト PIN 定義
| 記号 | 入力/出力 | 説明 |
|---|---|---|
| VLED+ | I | Red, LED_ Anode |
| VLED- | I | Black, LED_ Cathode |
