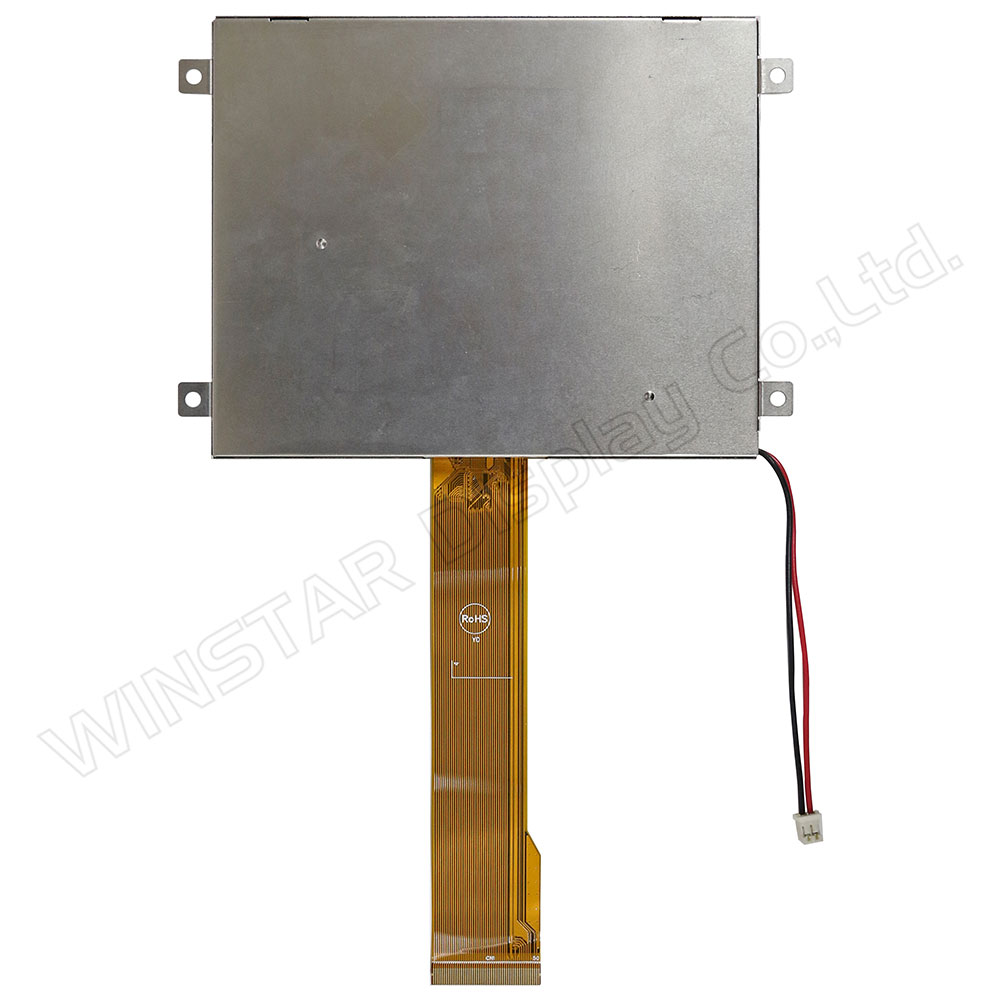

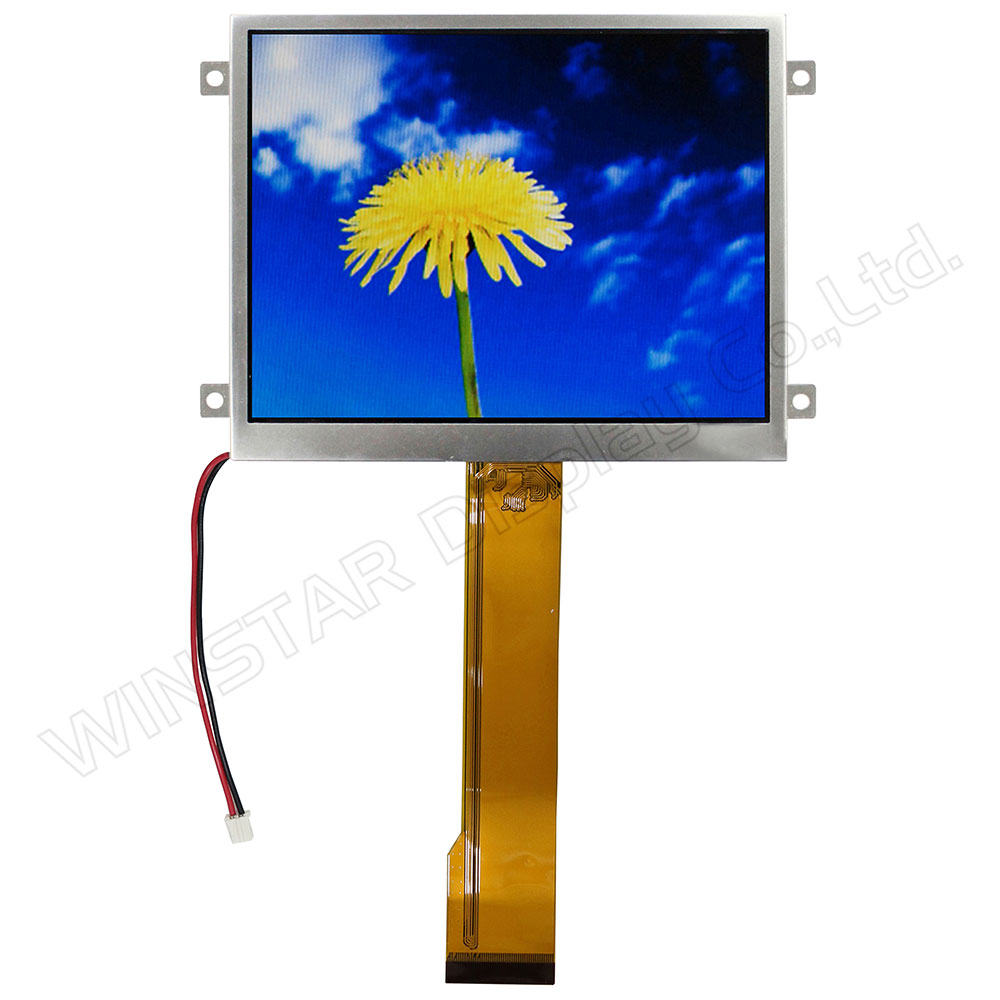

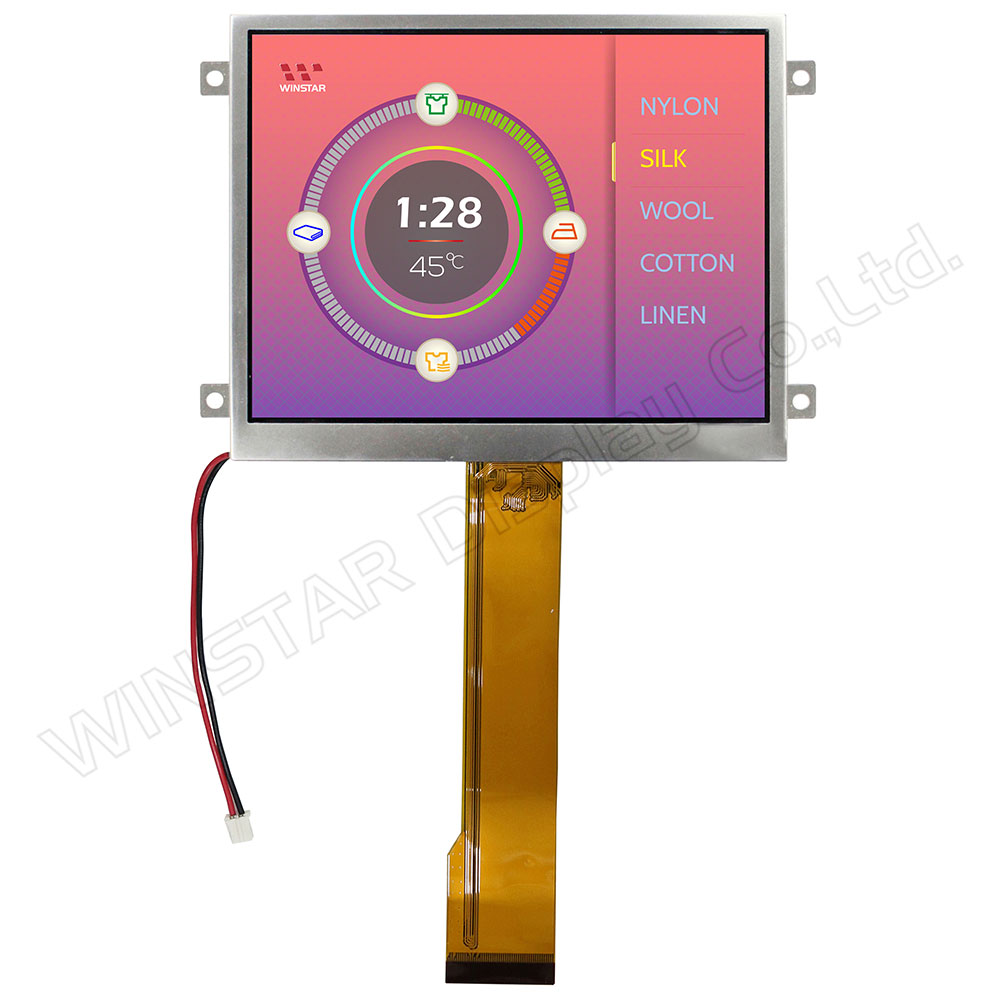

5.7インチ 320x240 標準TFT LCDディスプレイモジュール

型番 WF57ZTIGCDNN0

►サイズ: 5.7インチ
►解像度: 320 x 240 dots
►視野角: 12H
►インターフェース: RGB
►駆動IC:HX8218+HX8615
►コントロールボード: オプション
►輝度(cd/m²): 900
►スルーホールフレーム: 有
►タッチパネル: 無
►O-Film : オプション

製品情報

WF57ZTIGCDNN0は、さまざまな産業ニーズに対応するために設計された、5.7インチ標準のTFT液晶ディスプレイモジュールです。解像度は320x240ドットで、アスペクト比は4:3であり、さまざまなアプリケーションでクリアな映像を提供します。モジュールの寸法は141.12×101.55mmで、有効表示領域は115.2×86.40mmであり、4つのねじ穴とメタルフレームが装備されており、取り付けは迅速かつ安全です。

電源は、3.2Vから3.4V(典型値:3.3V)の範囲のロジック電源電圧で動作し、このTFTディスプレイモジュールにはHX8218およびHX8615ドライバICが統合されており、24ビットRGBインターフェースをサポートしています。輝度は900 cd/m2で、コントラスト比(典型値)は300:1であり、WF57ZTIGCDNN0 TFT液晶パネルはさまざまな照明条件で優れた視認性を確保します。

WF57ZTIGCDNN0は12時の視野方向と6時のグレースケール反転を持ち、最適なディスプレイ性能を保証します。動作温度範囲は-20℃から+70℃であり、保存温度範囲は-30℃から+80℃であり、さまざまな環境条件での耐久性を確保します。

主なアプリケーション:
ナビゲーションデバイス:GPSユニットや海洋チャートプロッターに最適で、明瞭なナビゲーションマップを提供します。
ミキシングコンソール:スタジオ、コンサート会場、放送施設でのプロのオーディオミキシングに最適です。
医療モニタリング機器:病院やクリニックでの血圧計や生理モニターに適しています。
産業用制御パネル:工場、生産ライン、機械の制御パネルに適応します。
小売りPOSシステム:POSシステムに適しており、製品情報や取引詳細を表示します。
ホームオートメーションパネル:スマートホームデバイスの監視と制御を容易にします。

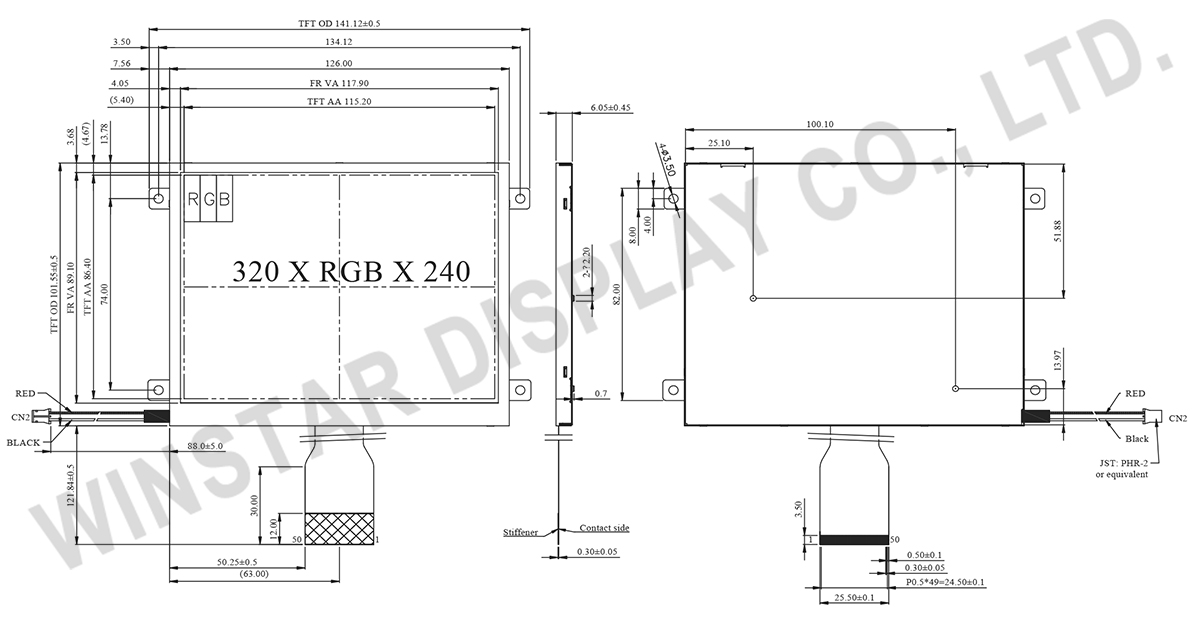

外形図

5.7-inch 320x240 Standard TFT LCD Display Module - WF57ZTIGCDNN0

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 5.7 インチ
ドットマトリクス(解像度) 320 × RGB × 240 (TFT) dots
モジュールサイズ 141.12(W) × 101.55(H) × 6.5(D) MAX mm
有効エリア 115.2 × 86.40 mm
ドットピッチ 0.12 × 0.36 mm
LCDタイプ TFT, ノーマリ・ホワイト, 透過型
視野角 12時方向
グレースケール反転 6時方向
TFT 駆動IC  HX8218+HX8615 或いは互換性IC
インターフェース 24-bit RGB
アスペクト率 4:3
バックライトタイプ LED, ノーマリ・ホワイト
タッチパネルタイプ タッチパネル無し
表面 グレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC 3.2 3.3 3.4 V
ハイレベル出力電圧 VIH 0.7 Vcc Vcc V
ローレベル出力電圧 VIL 0 0.3 Vcc V
LCD駆動電源電圧 VGH*1 Ta=25℃ 15 16 17 V*3
VGL*2 -6 -5 -4
VcomH - 4.5 -
VcomL - -0.5 -
電源電流 IVCC VCC=3.3V - 30 45 mA

ピン功能定義

Pin 記号 説明
1 IF1 Input data format control
2 IF2 Input data format control
3 POL Polarity Signal connect to VCOM driving circuit.
4 RESET Hardware reset
5 SPENA Chip select
6 SPCL Serial Clock
7 SPDA Serial Data
8 B0 Blue Data bit
9 B1 Blue Data bit
10 B2 Blue Data bit
11 B3 Blue Data bit
12 B4 Blue Data bit
13 B5 Blue Data bit
14 B6 Blue Data bit
15 B7 Blue Data bit
16 G0 Green Data bit
17 G1 Green Data bit
18 G2 Green Data bit
19 G3 Green Data bit
20 G4 Green Data bit
21 G5 Green Data bit
22 G6 Green Data bit
23 G7 Green Data bit
24 R0 Red Data bit
25 R1 Red Data bit
26 R2 Red Data bit
27 R3 Red Data bit
28 R4 Red Data bit
29 R5 Red Data bit
30 R6 Red Data bit
31 R7 Red Data bit
32 Hsync Horizontal synchronous signal
33 Vsync Vertical synchronous signal
34 Data CLK Dot data clock
35 AVDD(analog) Analog power: 4.5V~5.5V
36 AVDD(analog) Analog power: 4.5V~5.5V
37 VCC(Digital) Digital power: 3V~3.6V
38 VCC(Digital) Digital power: 3V~3.6V
39 NPC NTSC/PAL mode Auto detection result H:NTSC/L:PAL
40 VGL Gate off power
41 VGL Gate off power
42 UD Up/down selection
43 VGH Gate on power
44 LRC Shift direction of device internal shift register control.
45 GND System ground pin of the IC.
Connect to system ground.
46 VCOM VCOM driving input
47 VCOM VCOM driving input
48 ENB Signal to settle the horizontal display position
49 GND System ground pin of the IC.
Connect to system ground.
50 GND System ground pin of the IC.
Connect to system ground.
