製品情報

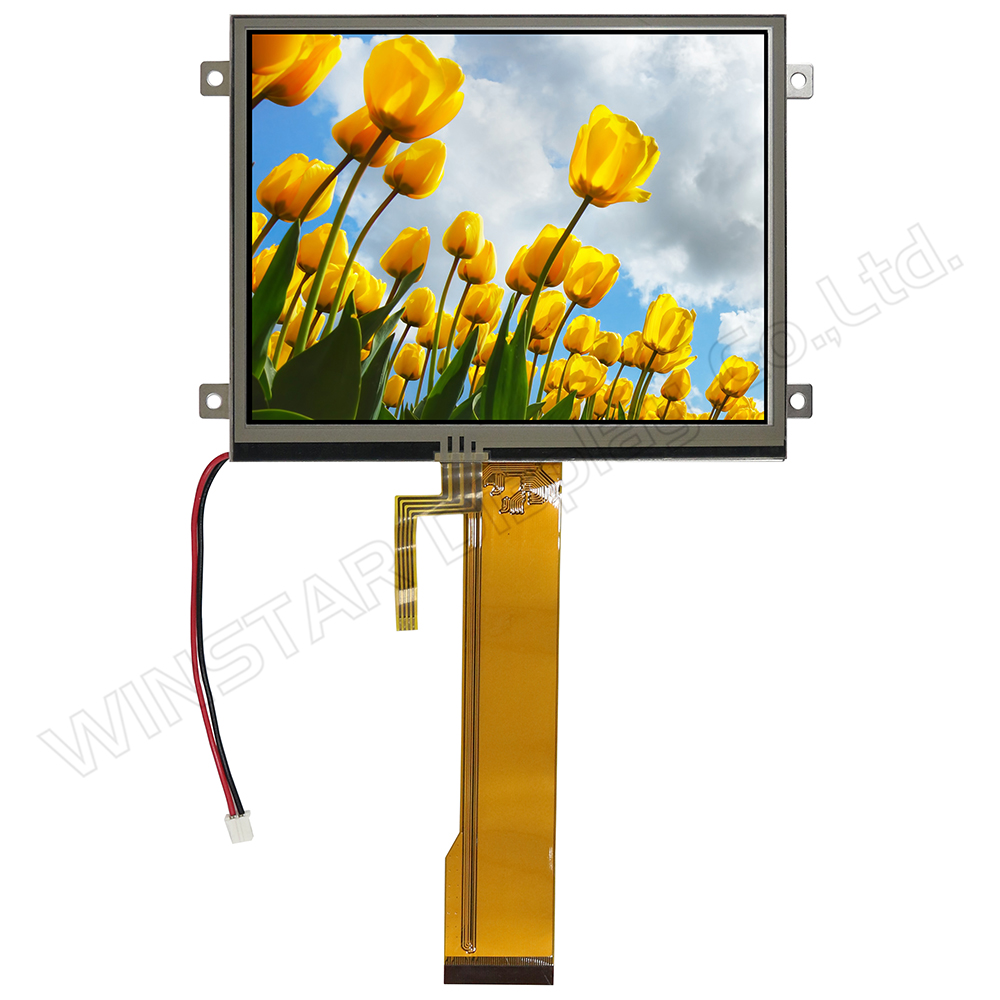

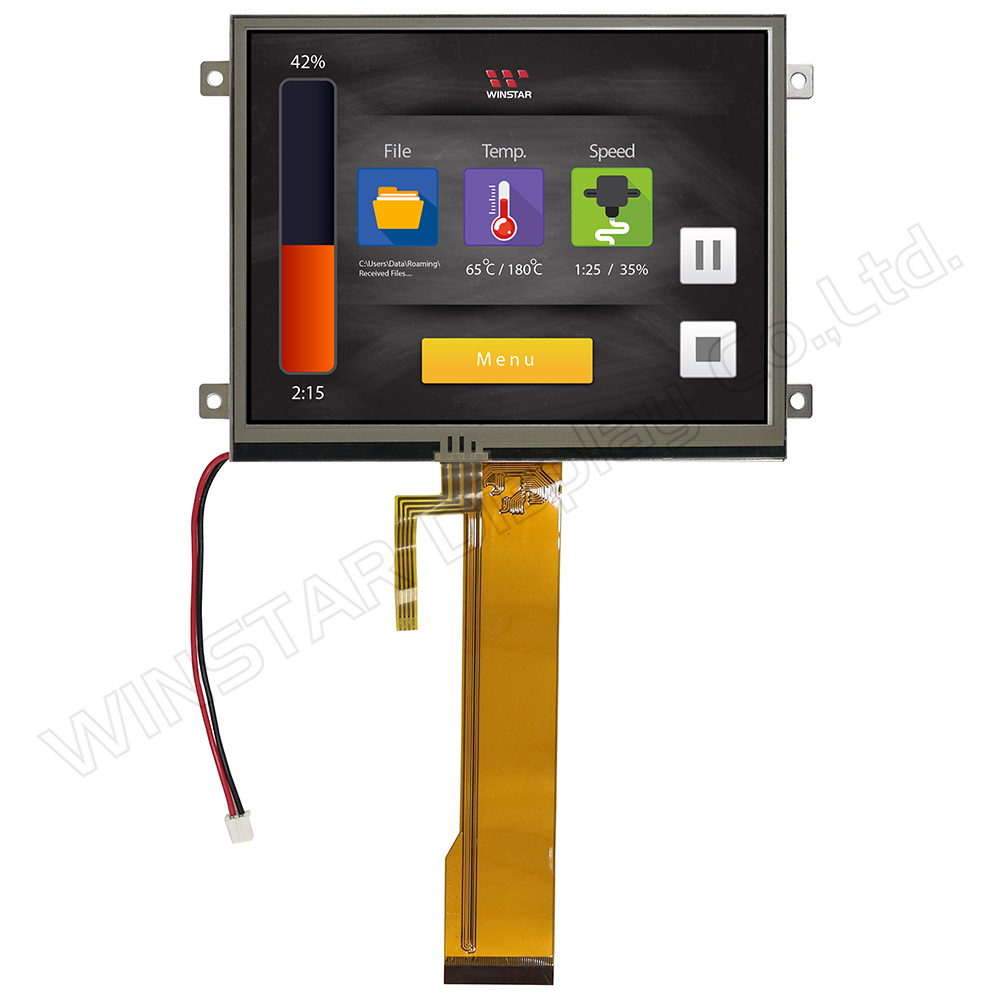

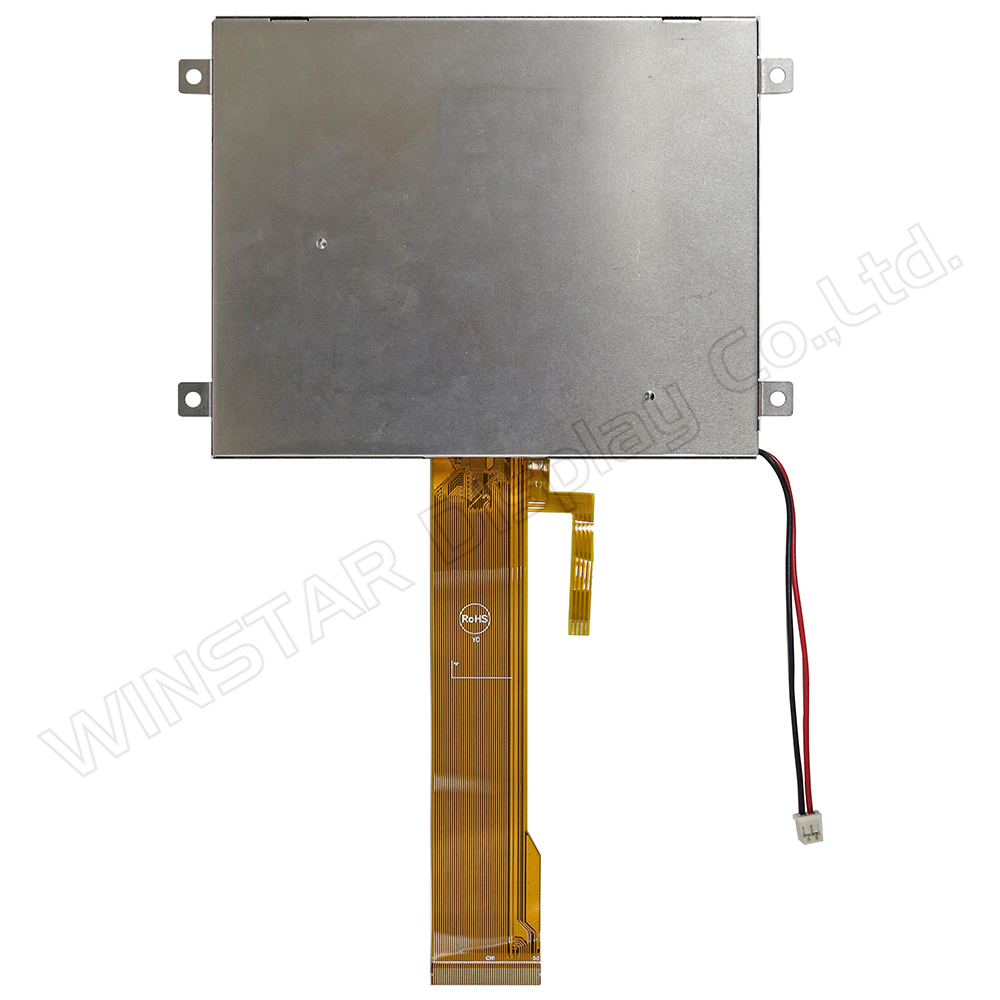

WF57ZTIGCDNT0は、さまざまな産業ニーズに対応するために設計された、5.7インチの標準TFT LCDディスプレイモジュールです。解像度は320x240ピクセルで、アスペクト比は4:3であり、幅141.12×高さ101.55 mmのモジュール寸法を持ち、有効表示領域は115.2×86.40 mmで、4つのねじ穴と金属フレームが装備されており、取り付けは迅速かつ安全です。
耐反射性のあるディスプレイ表面により、反射が最小限に抑えられ、優れた画質が確保されます。ディスプレイの動作温度は-20℃から+70℃で、保存温度は-30℃から+80℃です。電源電圧は3.2Vから3.4Vで、典型値は3.3Vです。このTFTディスプレイモジュールにはHX8218とHX8615のドライバICが搭載されており、24ビットのRGBインターフェースをサポートしています。600 cd/m²の輝度とコントラスト比（典型値）300:1で、反射が最小限に抑えられ、優れた画質が確保されます。
主な応用分野:
産業制御パネル: 工場、生産ライン、および機械の制御パネルに適しています。
ナビゲーションデバイス: GPSユニットや海洋チャートプロッターなどの明確なナビゲーションマップを提供するのに最適です。
ミキシングコンソール: スタジオ、コンサート会場、放送施設でのプロフェッショナルオーディオミキシングに最適です。
医療モニタリング機器: 病院やクリニックでの血圧計や生理学モニターに適しています。
小売POSシステム: POSシステムに適しており、製品情報や取引の詳細を表示します。
ホームオートメーションパネル: スマートホームデバイスの監視と制御を容易にします。

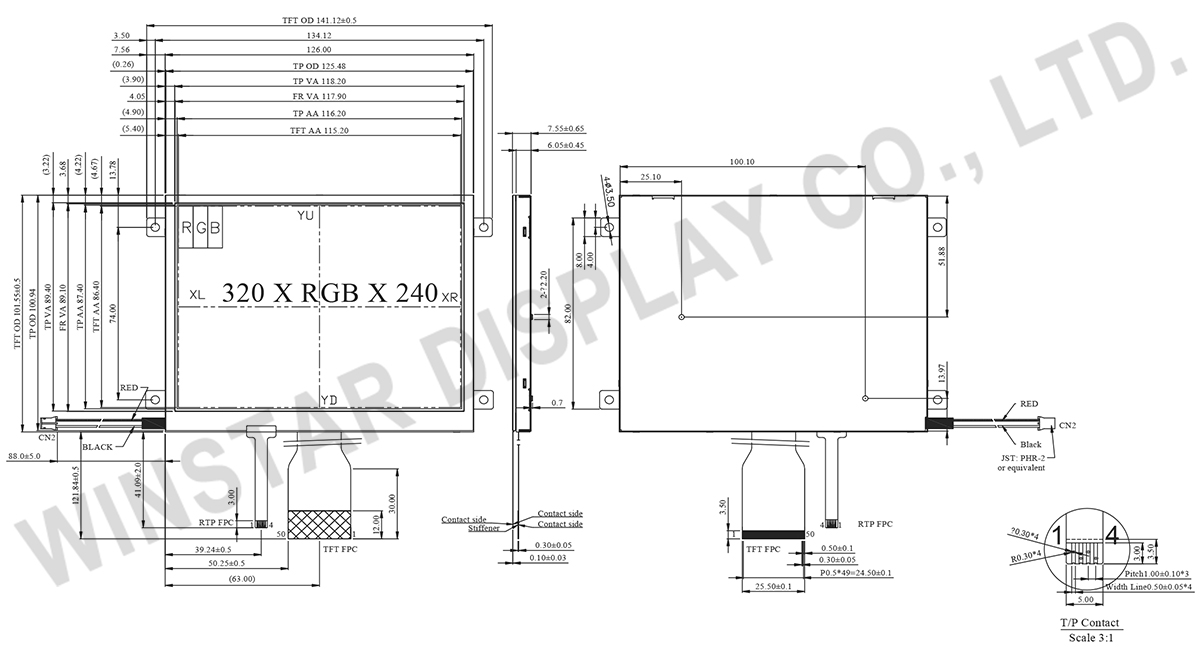

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.7 | インチ |
| ドットマトリクス(解像度) | 320 × RGB × 240 (TFT) | dots |
| モジュールサイズ | 141.12(W) × 101.55(H) ×7.55 (D) | mm |
| 有効エリア | 115.2 × 86.40 | mm |
| ドットピッチ | 0.12 × 0.36 | mm |
| LCDタイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| TFT 駆動IC | HX8218+HX8615 或いは互換性IC | |
| インターフェース | 24-bit RGB | |
| アスペクト率 | 4:3 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| タッチパネルタイプ | 抵抗膜方式タッチパネル | |
| 表面 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VCC | － | 3.2 | 3.3 | 3.4 | V |
| ハイレベル出力電圧 | VIH | － | 0.7 Vcc | － | Vcc | V |
| ローレベル出力電圧 | VIL | － | 0 | － | 0.3 Vcc | V |
| LCD駆動電源電圧 | VGH x 1 | Ta=25℃ | 15 | 16 | 17 | V x 3 |
| VGL x 2 | -6 | -5 | -4 | |||
| VcomH | - | 4.5 | - | |||
| VcomL | - | -0.5 | - | |||
| 電源電流 | IVCC | VCC=3.3V | - | 30 | 45 | mA |
ピン功能定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | IF1 | Input data format control |
| 2 | IF2 | Input data format control |
| 3 | POL | Polarity Signal connect to VCOM driving circuit. |
| 4 | RESET | Hardware reset |
| 5 | SPENA | Chip select |
| 6 | SPCL | Serial Clock |
| 7 | SPDA | Serial Data |
| 8 | B0 | Blue Data bit |
| 9 | B1 | Blue Data bit |
| 10 | B2 | Blue Data bit |
| 11 | B3 | Blue Data bit |
| 12 | B4 | Blue Data bit |
| 13 | B5 | Blue Data bit |
| 14 | B6 | Blue Data bit |
| 15 | B7 | Blue Data bit |
| 16 | G0 | Green Data bit |
| 17 | G1 | Green Data bit |
| 18 | G2 | Green Data bit |
| 19 | G3 | Green Data bit |
| 20 | G4 | Green Data bit |
| 21 | G5 | Green Data bit |
| 22 | G6 | Green Data bit |
| 23 | G7 | Green Data bit |
| 24 | R0 | Red Data bit |
| 25 | R1 | Red Data bit |
| 26 | R2 | Red Data bit |
| 27 | R3 | Red Data bit |
| 28 | R4 | Red Data bit |
| 29 | R5 | Red Data bit |
| 30 | R6 | Red Data bit |
| 31 | R7 | Red Data bit |
| 32 | Hsync | Horizontal synchronous signal |
| 33 | Vsync | Vertical synchronous signal |
| 34 | Data CLK | Dot data clock |
| 35 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 36 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 37 | VCC(Digital) | Digital power: 3V~3.6V |
| 38 | VCC(Digital) | Digital power: 3V~3.6V |
| 39 | NPC | NTSC/PAL mode Auto detection result H:NTSC/L:PAL |
| 40 | VGL | Gate off power |
| 41 | VGL | Gate off power |
| 42 | UD | Up/down selection |
| 43 | VGH | Gate on power |
| 44 | LRC | Shift direction of device internal shift register control. |
| 45 | GND | System ground pin of the IC. Connect to system ground. |
| 46 | VCOM | VCOM driving input |
| 47 | VCOM | VCOM driving input |
| 48 | ENB | Signal to settle the horizontal display position |
| 49 | GND | System ground pin of the IC. Connect to system ground. |
| 50 | GND | System ground pin of the IC. Connect to system ground. |
