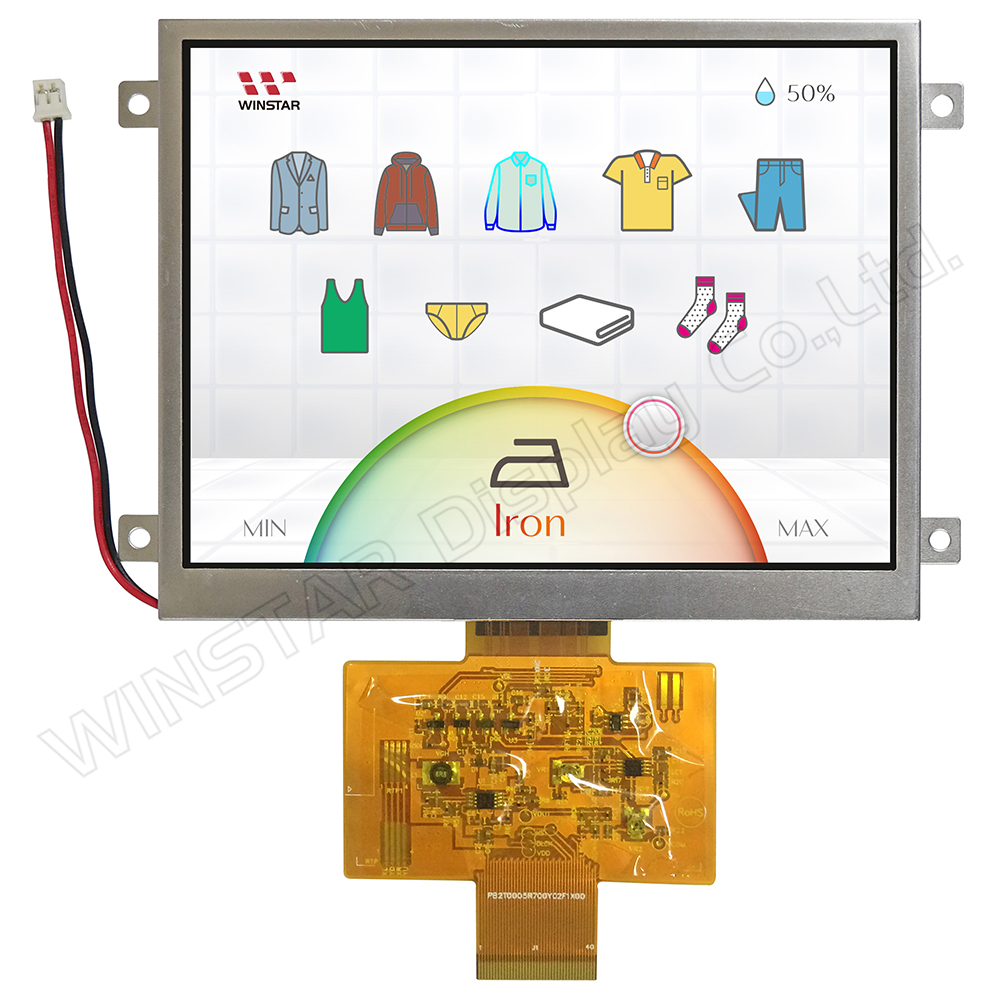

5.7インチ 320x240 TFT LCD モジュール

型番 WF57A3TIGCDNN0

►サイズ: 5.7インチ
►解像度: 320x240 dots
►視野角: 12H
►インターフェース: RGB
►駆動IC:HX8218+HX8615
►コントロールボード: 無
►輝度(cd/m²): 900
►スルーホールフレーム: 有
►タッチパネル: タッチパネル無し

製品情報

WF57A3TIGCDNN0は、5.7インチTFT LCDモジュールです。このディスプレイは、320 x 240ドットの解像度と900 cd/m2の輝度を持っています。HX8218+HX8615ドライバICを搭載し、24ビットRGBインターフェイスをサポートしています。ディスプレイの電源供給電圧は、3.0Vから3.6Vで、典型値は3.3Vです。モジュールの寸法は141.12 × 101.55 mmで、有効表示領域は115.2 × 86.40 mmです。

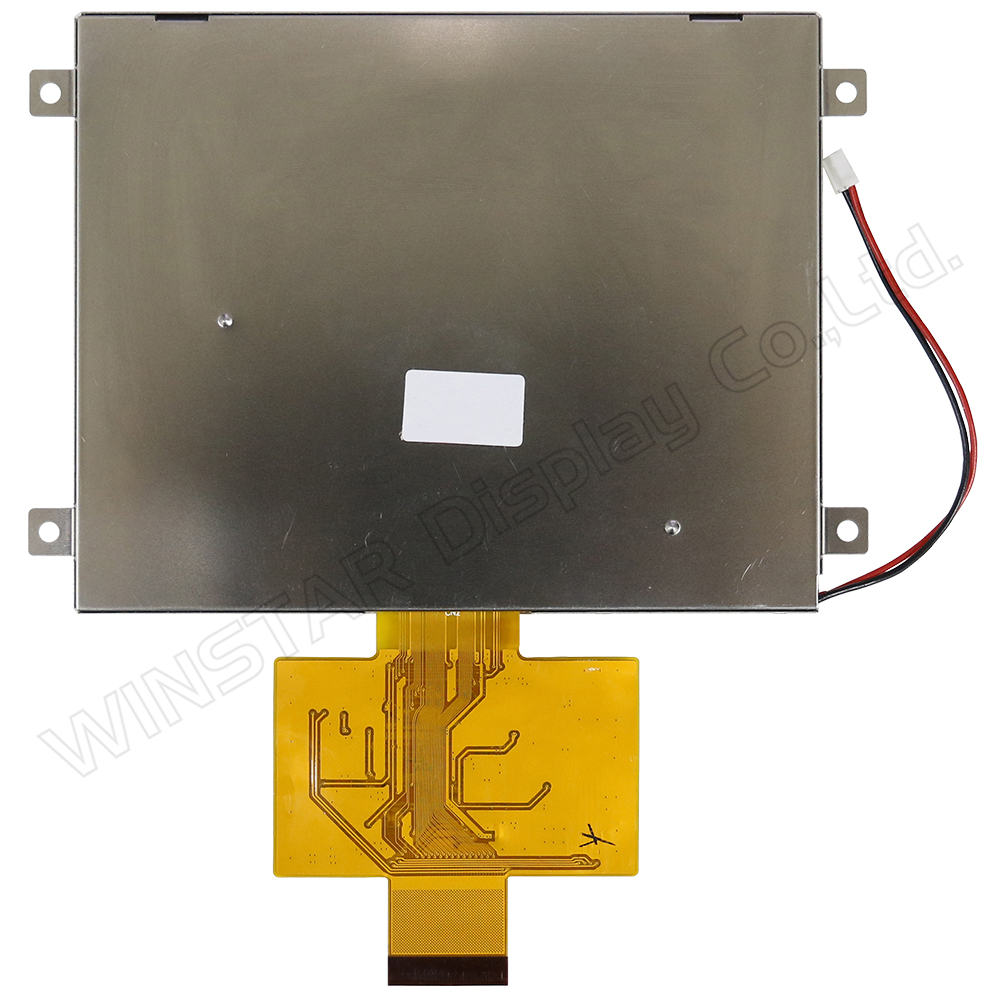

WF57A3TIGCDNN0 TFTモジュールは、各モジュールに同様の統合された40ピンFPCがプリデザインされており、モジュールの中央下部に位置しています。お客様は、ロジック電源、バックライト電源、およびRGB信号のみを供給すればよく、製品の設計が簡単です。このモデルでは、オプションのSYNCモードとDEモードが提供され、内蔵のDC-DC多出力電源(VGH、VGL、AVDD、VCOM)が含まれています。デジタル24ビットRGB入力データフォーマットでは、SYNCモードとDEモードの両方がサポートされています。DE信号が固定されて低い場合はSYNCモードが使用され、それ以外の場合はDEモードが使用されます。SYNCモードが推奨されています!

WF57A3TIGCDNN0は、12時方向の視野角、6時のグレースケール反転、4:3のアスペクト比を持っています。取り付けが容易な4つのネジ穴付きフレームが特徴です。動作温度範囲は-20℃から+70℃までで、保存温度範囲は-30℃から+80℃です。

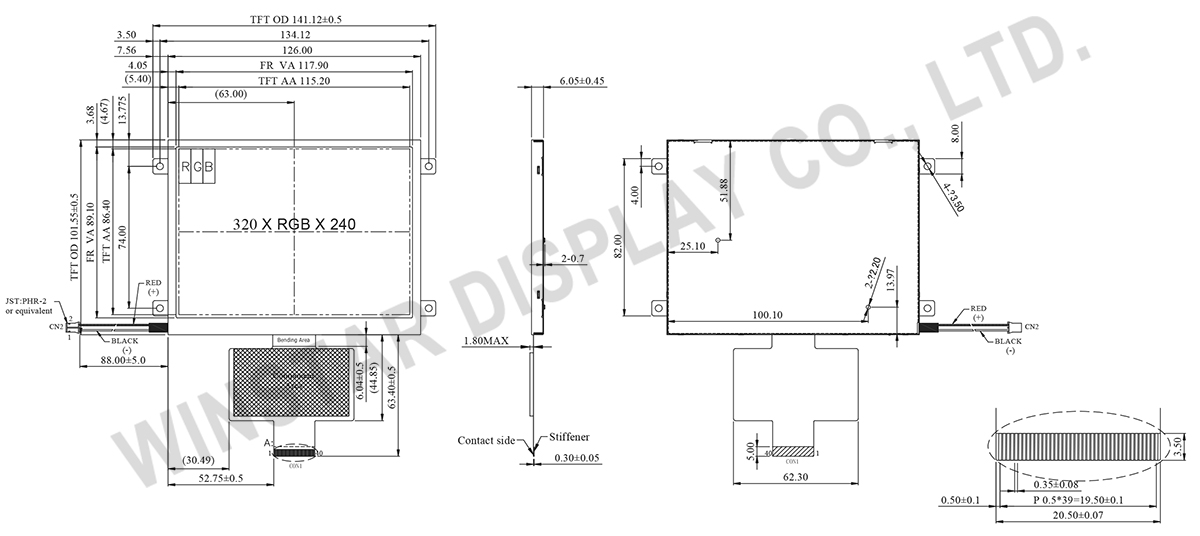

外形図

5.7 inch 320x240 TFT LCD - WF57A3TIGCDNN0

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 5.7 インチ
ドットマトリクス(解像度) 320 × RGB × 240(TFT) dots
モジュールサイズ 141.12(W) × 101.55(H) × 6.5(D)(MAX) mm
有効エリア 115.2 × 86.40 mm
ドットピッチ 0.12 × 0.36 mm
LCDタイプ TFT・ノーマリ・ホワイト・透過型
TFT ドライバIC HX8218 +HX8615 或いは互換性IC
TFT インターフェース 24-bit RGB
視野角 12時方向
グレースケール反転 6時方向
アスペクト率 4:3
バックライトタイプ LED, ノーマリ・ホワイト
タッチパネルタイプ タッチパネル無し
表面 グレア

最大绝对额定值

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

1.作業条件:

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC 3.0 3.3 3.6 V
電源電流 ICC VCC=3.3V 230 345 mA

2.LCD駆動条件:

項目 記号 最小値 典型値 最大値 単位
LED電流 - - 140 - mA
消費電力 - 1240 - 1470 mW
LED電圧 VBL+ 8.6 - 10.5 V
LEDの寿命 - - 50,000 - Hr

ピン功能定義

Pin 記号 説明
1 NC No connection
2 NC No connection
3 GND System ground pin of the IC. Connect to system ground.
4 VCC Power Supply
5 R0 Red Data bit(LSB)
6 R1 Red Data bit
7 R2 Red Data bit
8 R3 Red Data bit
9 R4 Red Data bit
10 R5 Red Data bit
11 R6 Red Data bit
12 R7 Red Data bit (MSB)
13 G0 Green Data bit(LSB)
14 G1 Green Data bit
15 G2 Green Data bit
16 G3 Green Data bit
17 G4 Green Data bit
18 G5 Green Data bit
19 G6 Green Data bit
20 G7 Green Data bit (MSB)
21 B0 Blue Data bit(LSB)
22 B1 Blue Data bit
23 B2 Blue Data bit
24 B3 Blue Data bit
25 B4 Blue Data bit
26 B5 Blue Data bit
27 B6 Blue Data bit
28 B7 Blue Data bit (MSB)
29 GND System ground pin of the IC. Connect to system ground.
30 CLK Dot data clock
31 L/R Shift direction of device internal shift register control.
32 Hsync Horizontal sync signal
33 Vsync Vertical sync signal
34 DE Data Enable signal
35 U/D Up/down selection
36 RESET Hardware reset
37~40 NC No connection
