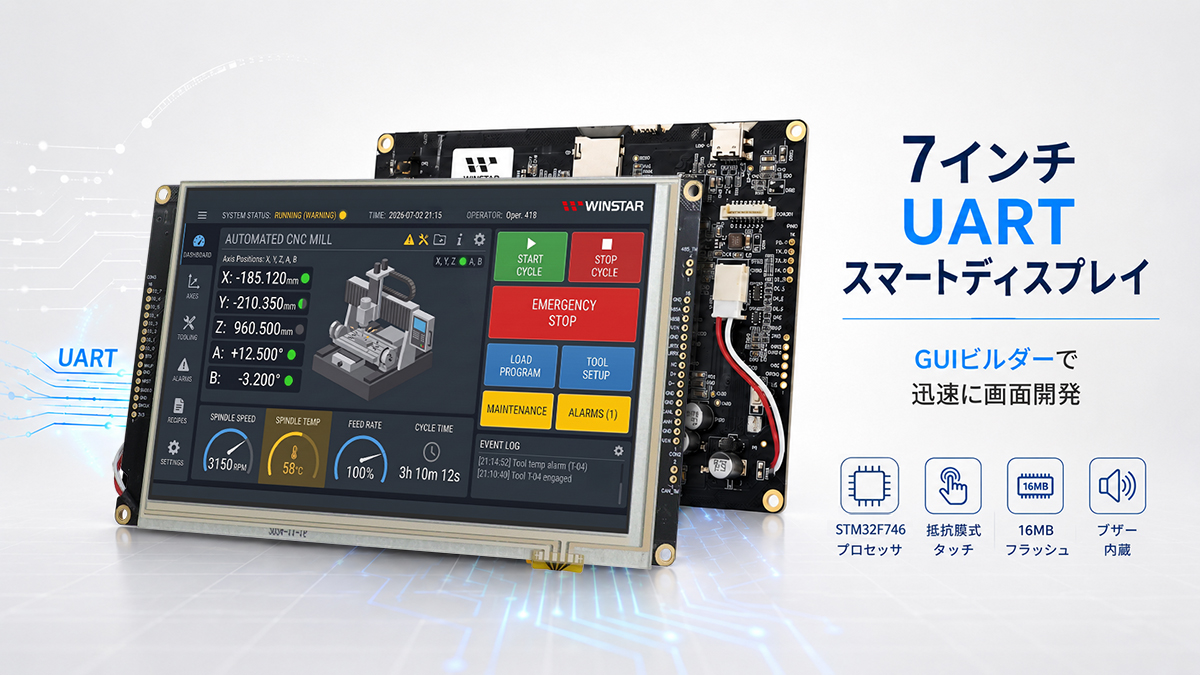

7インチ UART Smart Display (抵抗膜方式タッチ対応)
型番 WL0F0007000D2TFAASA00
►TFTサイズ: 7インチ
►TFT解像度: 800×480 dots
►TFT視角: 85/85/85/85 (IPS)
►通信インタフェース: UART
►通信プロトコル: Proprietary UART + GPIO
►TFTタッチパネル: 抵抗式タッチパネル(RTP)
►輝度(cd/m²): 850
製品情報
概要
WL0F0007000D2TFAASA00は、WINSTAR GUI Builderに対応した7インチ UART スマートディスプレイです。ドラッグ＆ドロップによるGUI開発環境により、表示制御用の低レベルファームウェアを新たに開発することなく、グラフィカルユーザーインターフェース（GUI）を効率よく構築でき、HMI開発期間の短縮とシステム統合の効率化に貢献します。
本製品は、STM32F746 MCU、800 x 480 IPS TFT LCD、UART通信インターフェース、16 MB外部Flashメモリ、および抵抗膜方式タッチパネル（RTP）を搭載しています。抵抗膜方式タッチパネルは、手袋を着用した状態やスタイラスペンによる操作が求められる産業用途に適しています。
8 V～35 Vのワイド入力電圧に対応し、産業機器、組込みシステム、計測機器、スマート機器をはじめ、さまざまなHMIアプリケーションに適用でき、HMIシステム開発の効率化に貢献します。
システム特長
- WINSTAR GUI Builderに対応し、ドラッグ＆ドロップによるHMI開発をサポート。
- UART通信インターフェース（専用UART通信プロトコル対応）。
- UART通信速度：115200 bps（デフォルト）。
- STM32F746 MCUを搭載。
- フォントおよびObject Dictionaryデータ保存用の16 MB外部Flashメモリを搭載。
- 抵抗膜方式タッチパネル（RTP）をサポート。
- 8 V～35 Vのワイド入力電圧に対応。標準消費電力は約5 W。
- 電源投入時セルフテスト（Power-on Self-Test）機能を搭載。
- ホスト制御可能なブザーを内蔵。
- 外部機器の制御・拡張に利用可能な3.3 V GPIOを搭載。
- PC（USB-to-Virtual COM）、MCU、Raspberry Piによる評価・開発に対応。
外形図
Block Diagram
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 8V~35V dynamic | Vdc |
| 通信インタフェース | UART | -- |
| MCU | STM32F746 | N/A |
| SDRAM | 16 | MB |
| フラッシュメモリサイズ | 16 | MB |
| LCD ディスプレイサイズ | 7.0 | インチ |
| 解像度 | 800 x RGB x 480(TFT) | dots |
| モジュールサイズ | 184(W) x 104.6(H) x 20.5(D) | mm |
| 有効表示エリア | 152.4 (H) x 91.44(V) | mm |
| ピクセルピッチ | 0.1905(W) x 0.1905(H) | mm |
| 輝度 | 最小値: 750; 典型値: 850 | cd/m2 |
| LCD タイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視角 | 85/85/85/85 (IPS) | |
| アスペクト率 | 15:9 | |
| タッチパネル | 抵抗式タッチパネル(RTP) | |
| 表面処理 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| 電源電圧 | VCC | － | 8 | 12 | 35 | V |
| 供給LCM電流 | I(mA) | － | － | 385 | － | mA |
BOM
| 項目 | 説明 |
|---|---|
| LCM | WF70D2SYAGDNT0# |
| PCBA | SV10007R00D2B00N0100 |
ピン功能定義
CON2 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | Reserve | - | - |
| 2 | Reserve | - | - |
| 3 | Reserve | - | - |
| 4 | Reserve | - | - |
| 5 | Reserve | - | - |
| 6 | Reserve | - | - |
| 7 | Reserve | - | - |
| 8 | Reserve | - | - |
| 9 | Reserve | - | - |
| 10 | URRX | UART Receiver interface | Input |
| 11 | URTX | UART Transceiver interface | Output |
| 12 | GND | Power supply GND input | Input |
| 13 | VIN | Power supply V+ input | Input |
| 14 | Reserve | - | - |
| 15 | Reserve | - | - |
| 16 | Reserve | - | - |
CON3 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | - |
| 7 | Wkup | (PA0) for system Resume from suspend (Reserve) |
WKup,ADC,Timer,Event,I/O |
| 8 | BT0 | BOOT0 (Normal Low) | Input |
| 9 | IO_0 | ADC,DAC,Timer,Event,I/O | PA5 |
| 10 | IO_1 | ADC,Timer,Event,I/O | PA6 |
| 11 | IO_2 | ADC,Timer,Event,I/O | PA7 |
| 12 | IO_3 | RST,Timer,Event,I/O | PA8 |
| 13 | IO_4 | RST,Timer,Event,I/O | PC13 |
| 14 | IO_5 | ADC,Timer,Event,I/O | PB11 |
| 15 | IO_6 | RST,Timer,Event,I/O | PA15 |
| 16 | IO_7 | RST,ADC,Event,I/O | PD11 |
