7 吋 UART 智慧型顯示器 (電阻式觸控) - WL0F0007000D2TFAASA00

7 吋 UART 智慧型顯示器 (電阻式觸控)

型號 WL0F0007000D2TFAASA00

►TFT尺寸: 7吋
►TFT解析度: 800×480 dots
►TFT視角: 85/85/85/85 (IPS)
►通訊介面: UART
►通訊協定: Proprietary UART + GPIO
►TFT觸控面板: 電阻式觸控面板(RTP)
►亮度(cd/m²): 850

規格下載

GUI Builder 下載

索取Demo Code

產品詢問

回分類頁下一個產品

產品敘述

產品概述

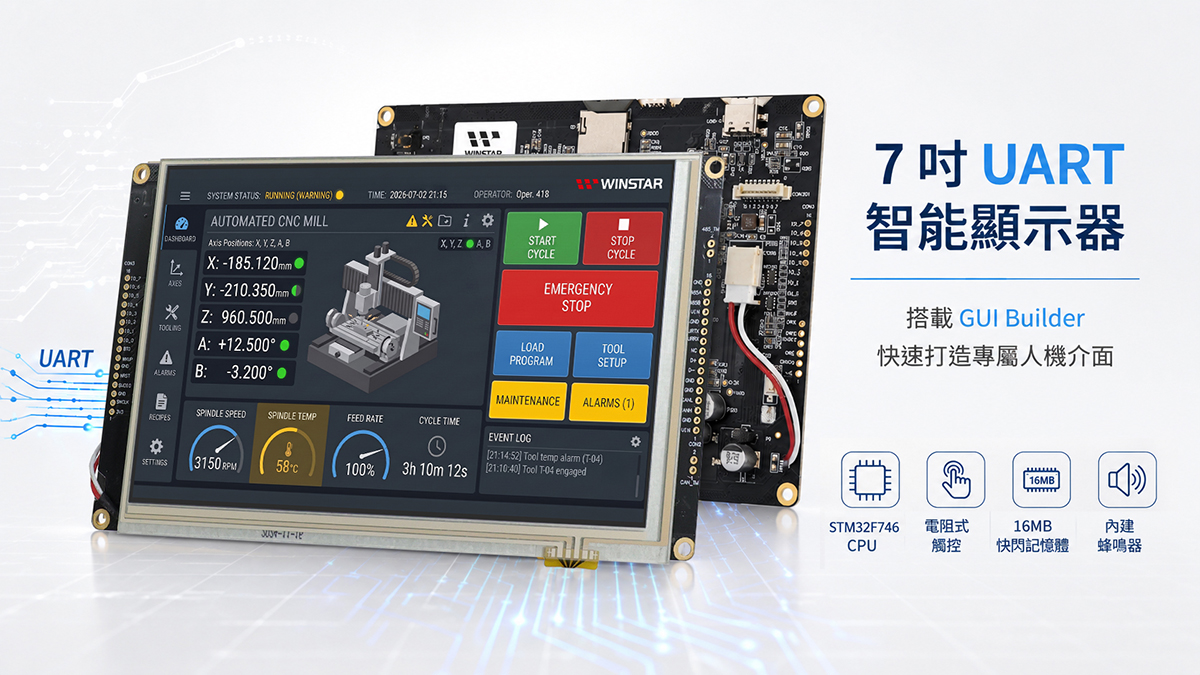

WL0F0007000D2TFAASA00 為一款7 吋 UART 智慧型顯示器，搭配 WINSTAR GUI Builder，可加速 HMI 應用開發流程。透過拖放式（Drag-and-Drop）開發方式，開發人員無需自行撰寫底層顯示驅動程式，即可快速完成圖形化介面設計，有效縮短開發時程並簡化系統整合。

此智慧型顯示器搭載 STM32F746 MCU，整合 800 x 480 IPS TFT LCD、UART 通訊介面、16 MB 外部 Flash 記憶體及電阻式觸控面板（RTP）。採用電阻式觸控面板（RTP），適用於需配戴手套、使用觸控筆或其他工業操作環境。

支援 8 V 至 35 V 動態輸入電壓，可廣泛應用於工業自動化、嵌入式系統、量測儀器、智慧設備及各類 HMI 人機介面應用，協助開發人員快速完成 HMI 系統建置。

系統特色

支援 WINSTAR GUI Builder，採用拖放式介面快速開發 HMI 應用。
UART 通訊介面，支援專屬 UART 通訊協定。
預設 UART 傳輸速率：115200 bps。
內建 STM32F746 MCU。
內建外部 16 MB Flash 記憶體，可儲存字型及 Object Dictionary 資料。
支援電阻式觸控面板（RTP）。
支援 8 V 至 35 V 動態輸入電壓，典型功耗約 5 W。
內建開機自我檢測（Power-on Self-Test）功能。
內建可由主控制器控制的蜂鳴器。
提供 3.3 V GPIO，可供外部裝置控制與擴充。
支援 PC（USB-to-Virtual COM）、MCU 及 Raspberry Pi 等平台進行評估與開發。

規格圖

Block Diagram

WL0F0007000D2TFAASA00 - Block Diagram

產品規格

規格說明

項目	標準值	單位
工作電壓	8V~35V dynamic	Vdc
通訊介面	UART	--
MCU	STM32F746	N/A
SDRAM	16	MB
快閃記憶體	16	MB
LCD尺寸	7.0	吋
解析度	800 x RGB x 480(TFT)	dots
模組尺寸	184(W) x 104.6(H) x 20.5(D)	mm
有效尺寸	152.4 (H) x 91.44(V)	mm
像素間距	0.1905(W) x 0.1905(H)	mm
亮度	最小值: 750; 典型值: 850	cd/m2
LCD類型	TFT全透
視角	85/85/85/85 (IPS)
長寬比	15:9
觸控面板	電阻式觸控面板(RTP)
表面	防眩光

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
供電電壓	VCC	－	8	12	35	V
供給LCM電流	I(mA)	－	－	385	－	mA

BOM

項目	說明
LCM	WF70D2SYAGDNT0#
PCBA	SV10007R00D2B00N0100

Pin功能定義

CON2 定義

Pin	符號	功能說明	備註
1	Reserve	-	-
2	Reserve	-	-
3	Reserve	-	-
4	Reserve	-	-
5	Reserve	-	-
6	Reserve	-	-
7	Reserve	-	-
8	Reserve	-	-
9	Reserve	-	-
10	URRX	UART Receiver interface	Input
11	URTX	UART Transceiver interface	Output
12	GND	Power supply GND input	Input
13	VIN	Power supply V+ input	Input
14	Reserve	-	-
15	Reserve	-	-
16	Reserve	-	-

CON3 定義

Pin	符號	功能說明	備註
1	+3V3	3.3V power for JTAG interface	Output
2	SWCLK	CLK pin for JTAG interface	Input
3	GND	GND for JTAG interface	Output
4	SWDIO	Data pin for JTAG interface	I/O
5	NRST	Reset pin for JTAG interface	Input
6	GND	GND	-
7	Wkup	(PA0) for system Resume from suspend (Reserve)	WKup,ADC,Timer,Event,I/O
8	BT0	BOOT0 (Normal Low)	Input
9	IO_0	ADC,DAC,Timer,Event,I/O	PA5
10	IO_1	ADC,Timer,Event,I/O	PA6
11	IO_2	ADC,Timer,Event,I/O	PA7
12	IO_3	RST,Timer,Event,I/O	PA8
13	IO_4	RST,Timer,Event,I/O	PC13
14	IO_5	ADC,Timer,Event,I/O	PB11
15	IO_6	RST,Timer,Event,I/O	PA15
16	IO_7	RST,ADC,Event,I/O	PD11
