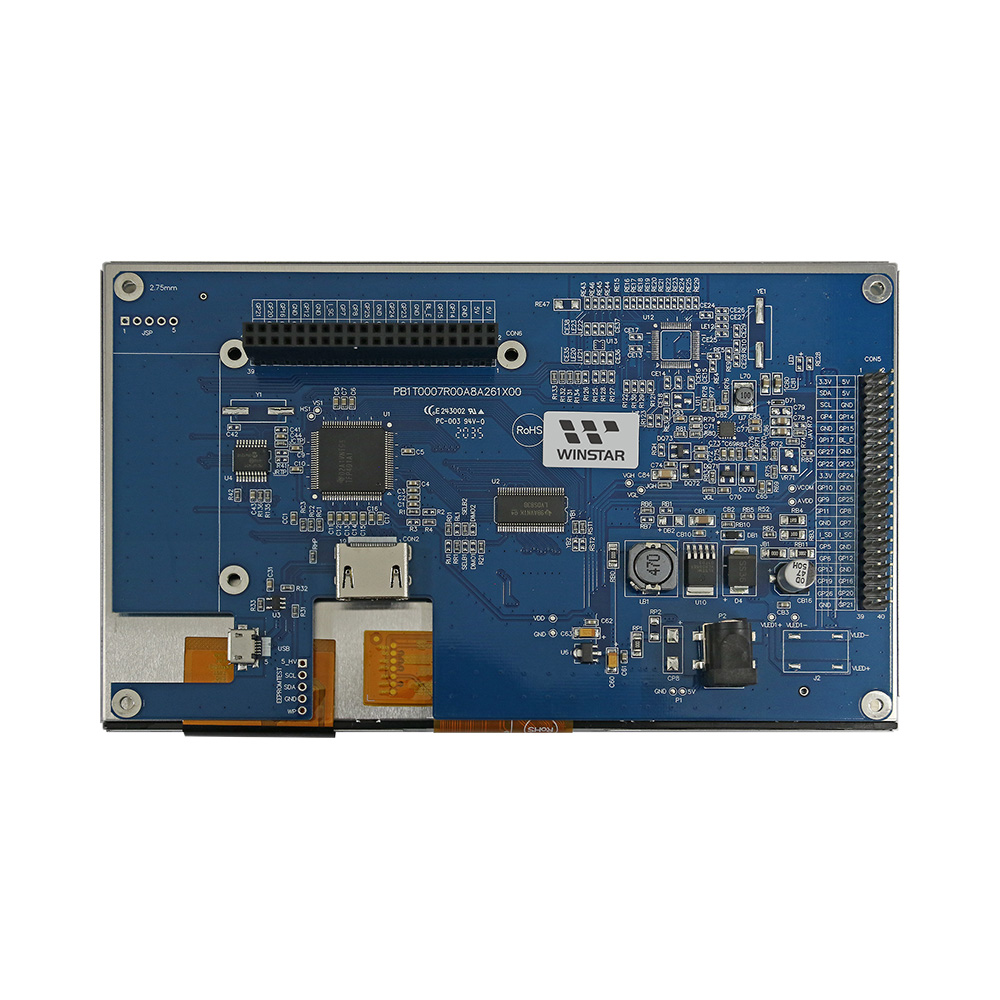

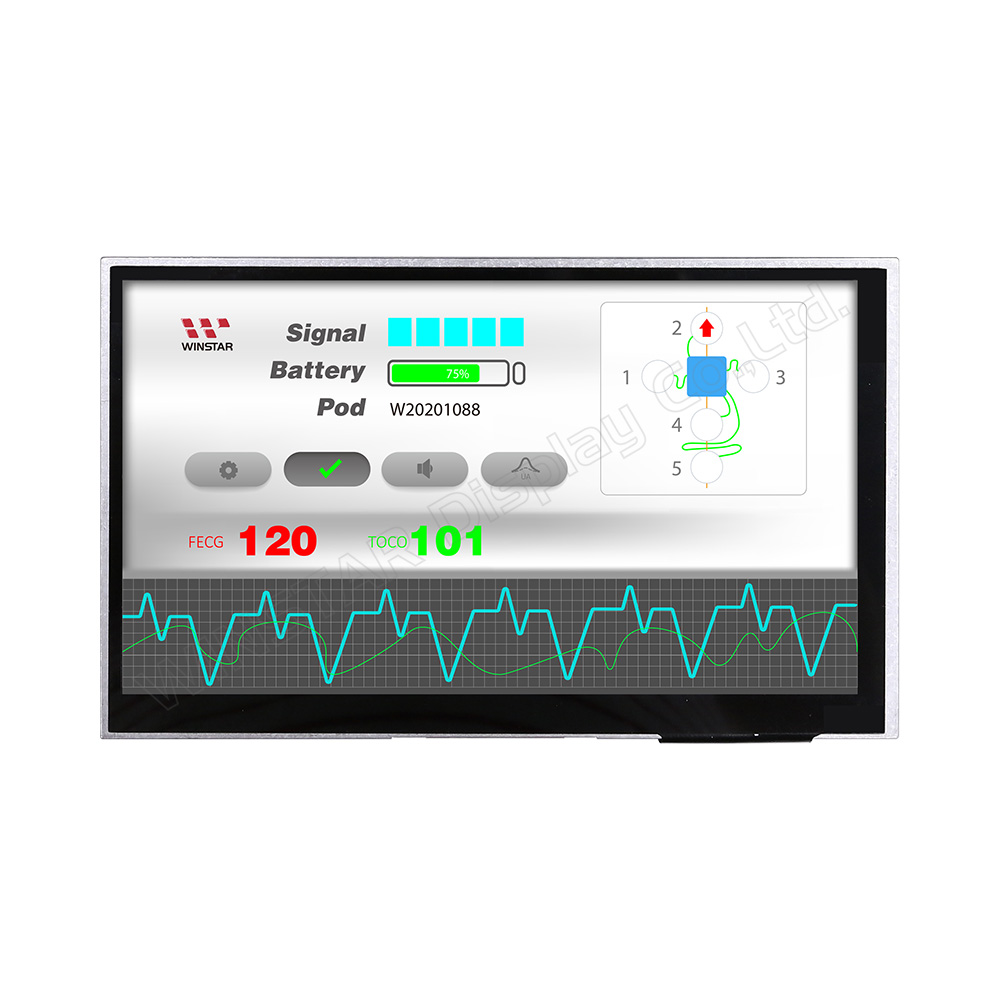

WF70A8TYFHLHGV為7吋IPS TFT-LCD模組,支援HDMI連接器(僅DVI信號),並搭配投射電容式觸控面板(PCAP);模組採用1024x600 HD解析度,內建TFP401控制器IC或同等級相容IC;典型對比度800:1;典型亮度450 cd/m2;長寬比為16:9。IPS TFT面板具有廣視角特性,左:85 /右:85 /上:85 /下:85度(典型值)。
WF70A8TYFHLHGV模組上搭配投射電容式觸控面板,觸控面板內建ILI2130 IC並支援USB介面。連接器(P/N WWHDMI-00#)和USB線(P/N OTP1XXXXXXXXXXXX00155)為選配,客戶可以使用它將WF70A8TYFHLHGV模組與Raspberry Pi連接。請注意,WF70A8TYFHLHGV不包含任何HDMI連接器或USB線。此模組可支援到Raspberry Pi 3B+以上(包含Pi 4B) 版本。如果客戶選擇Raspberry Pi 4版本,請注意客戶需要自行選用Micro HDMI轉HDMI轉接線。此外,此款模組還提供電阻式觸控面板。
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 7.0 | 吋 |
點陣(解析度) | 1024 x RGB x 600(TFT) | dots |

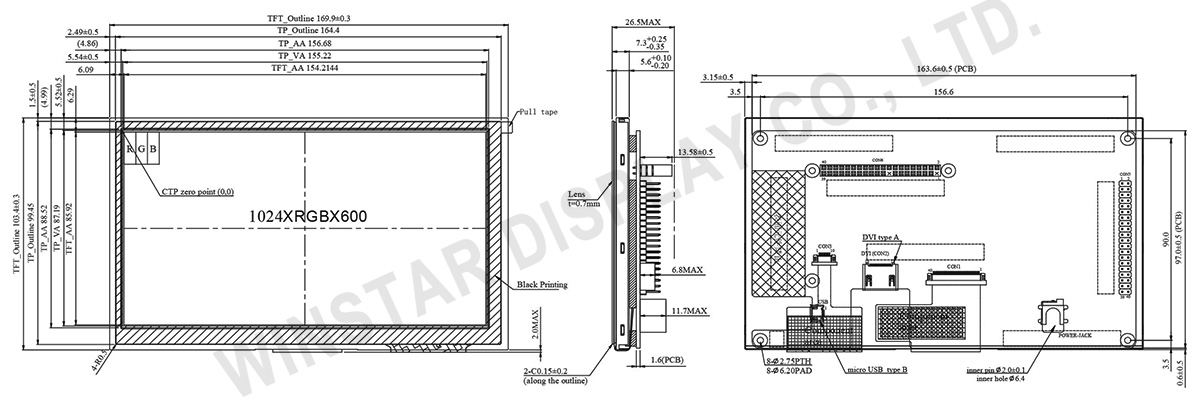

模組尺寸 | 169.9(W) x 103.4(H) x 26.5 (D) | mm |
有效區域 | 154.2144 x 85.92 | mm |
點間距 | 0.1506 x 0.1432 | mm |
LCD 類型 | TFT, 全透 | |
視角 | 85/85/85/85 | |
長寬比 | 16:9 | |
控制器 IC | TFP401 或相容IC | |
背光類型 | LED, 平常白 | |
TFT 介面 | HDMI(僅DVI信號) | |
PCAP IC | ILI2130 或相容IC | |
PCAP 介面 | USB | |
PCAP FW 版本 | 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01 | |
PCAP 解析度 | 16384*16384 | |
觸控面板類型 | PCAP投射電容式觸控面板 | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
LCM電源電壓 | VDD | - | 4.9 | 5 | 5.1 | V |
LCM 電流 | IDD | - | - | 1382 | 2073 | mA |
LED 壽命 | - | - | - | 50,000 | - | Hr |
Pin | 符號 | 功能說明 |
---|---|---|
1 | NC | No connection |
2 | 5V | Raspberry Pi:Power 5V |
3 | GPIO02 | Raspberry Pi:GPIO02 |
4 | 5V | Raspberry Pi:Power 5V |
5 | GPIO03 | Raspberry Pi:GPIO03 |
6 | GND | Raspberry Pi:GND |
7 | GPIO04 | Raspberry Pi:GPIO04 |
8 | GPIO14 | Raspberry Pi:GPIO14 |
9 | GND | Raspberry Pi:GND |
10 | GPIO15 | Raspberry Pi:GPIO15 |
11 | GPIO17 | Raspberry Pi:GPIO17 |
12 | BL-PWM(GPIO18) | Raspberry Pi:GPIO18 (Backlight PWM) |
13 | GPIO27 | Raspberry Pi:GPIO27 |
14 | GND | Raspberry Pi:GND |
15 | GPIO22 | Raspberry Pi:GPIO22 |
16 | GPIO23 | Raspberry Pi:GPIO23 |
17 | NC | No connection |
18 | GPIO24 | Raspberry Pi:GPIO24 |
19 | GPIO10 | Raspberry Pi:GPIO10 |
20 | GND | Raspberry Pi:GND |
21 | GPIO09 | Raspberry Pi:GPIO09 |
22 | GPIO25 | Raspberry Pi:GPIO25 |
23 | GPIO11 | Raspberry Pi:GPIO11 |
24 | GPIO08 | Raspberry Pi:GPIO08 |
25 | GND | Raspberry Pi:GND |
26 | GPIO07 | Raspberry Pi:GPIO07 |
27 | ID_SD | Raspberry Pi:ID_SD |
28 | ID_SC | Raspberry Pi:ID_SC |
29 | GPIO05 | Raspberry Pi:GPIO05 |
30 | GND | Raspberry Pi:GND |
31 | GPIO06 | Raspberry Pi:GPIO06 |
32 | GPIO12 | Raspberry Pi:GPIO12 |
33 | GPIO13 | Raspberry Pi:GPIO13 |
34 | GND | Raspberry Pi:GND |
35 | GPIO19 | Raspberry Pi:GPIO19 |
36 | GPIO16 | Raspberry Pi:GPIO16 |
37 | GPIO26 | Raspberry Pi:GPIO26 |
38 | GPIO20 | Raspberry Pi:GPIO20 |
39 | GND | Raspberry Pi:GND |
40 | GPIO21 | Raspberry Pi:GPIO21 |
Pin | 符號 | 功能說明 |
---|---|---|
1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
2 | 5V | Raspberry Pi:Power 5V |
3 | GPIO02 | Raspberry Pi:GPIO02 |
4 | 5V | Raspberry Pi:Power 5V |
5 | GPIO03 | Raspberry Pi:GPIO03 |
6 | GND | Raspberry Pi:GND |
7 | GPIO04 | Raspberry Pi:GPIO04 |
8 | GPIO14 | Raspberry Pi:GPIO14 |
9 | GND | Raspberry Pi:GND |
10 | GPIO15 | Raspberry Pi:GPIO15 |
11 | GPIO17 | Raspberry Pi:GPIO17 |
12 | BL-PWM (GPIO18) | Raspberry Pi:GPIO18 (Backlight PWM) |
13 | GPIO27 | Raspberry Pi:GPIO27 |
14 | GND | Raspberry Pi:GND |
15 | GPIO22 | Raspberry Pi:GPIO22 |
16 | GPIO23 | Raspberry Pi:GPIO23 |
17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
18 | GPIO24 | Raspberry Pi:GPIO24 |
19 | GPIO10 | Raspberry Pi:GPIO10 |
20 | GND | Raspberry Pi:GND |
21 | GPIO09 | Raspberry Pi:GPIO09 |
22 | GPIO25 | Raspberry Pi:GPIO25 |
23 | GPIO11 | Raspberry Pi:GPIO11 |
24 | GPIO08 | Raspberry Pi:GPIO08 |
25 | GND | Raspberry Pi:GND |
26 | GPIO07 | Raspberry Pi:GPIO07 |
27 | ID_SD | Raspberry Pi:ID_SD |
28 | ID_SC | Raspberry Pi:ID_SC |
29 | GPIO05 | Raspberry Pi:GPIO05 |
30 | GND | Raspberry Pi:GND |
31 | GPIO06 | Raspberry Pi:GPIO06 |
32 | GPIO12 | Raspberry Pi:GPIO12 |
33 | GPIO13 | Raspberry Pi:GPIO13 |
34 | GND | Raspberry Pi:GND |
35 | GPIO19 | Raspberry Pi:GPIO19 |
36 | GPIO16 | Raspberry Pi:GPIO16 |
37 | GPIO26 | Raspberry Pi:GPIO26 |
38 | GPIO20 | Raspberry Pi:GPIO20 |
39 | GND | Raspberry Pi:GND |
40 | GPIO21 | Raspberry Pi:GPIO21 |
Pin | 符號 | 功能說明 |
---|---|---|
1 | 5V | Power Supply (5V) |
2 | D- | Data line - |
3 | D+ | Data line + |
4 | NC | No connection |
5 | GND | Power Ground |
Pin No. | 符號 | I/O | 功能說明 |
---|---|---|---|
1 | 5V | P | Power Supply (5V) |
2 | GND | P | Ground |
3 | NC | No connection |
Pin No. | 符號 | I/O | 功能說明 |
---|---|---|---|
1 | Rx2+ | I | Channel-2 positive receiver input; low-voltage signal differential- input pair. |
2 | GND | P | Ground |
3 | Rx2- | I | Channel-2 negative receiver input; low-voltage signal differential- input pair. |
4 | Rx1+ | I | Channel-1 positive receiver input; low-voltage signal differential- input pair. |
5 | GND | P | Ground |
6 | Rx1- | I | Channel-1 negative receiver input; low-voltage signal differential- input pair. |
7 | Rx0+ | I | Channel-0 positive receiver input; low-voltage signal differential- input pair. |
8 | GND | P | Ground |
9 | Rx0- | I | Channel-0 negative receiver input; low-voltage signal differential- input pair. |
10 | RxC+ | I | Clock positive receiver input; low-voltage signal differential- input pair. |
11 | GND | P | Ground |
12 | RxC- | I | Clock negative receiver input; low-voltage signal differential- input pair. |
13-14 | NC | - | No connection |
15 | SCL | I/O | DDC(Data Display Channel) Clock |
16 | SDA | I/O | DDC(Data Display Channel) Data |
17 | GND | P | Ground |
18 | 5V | P | Power Supply |
19 | Detect | I/O | Hot plug detect |
