產品敘述

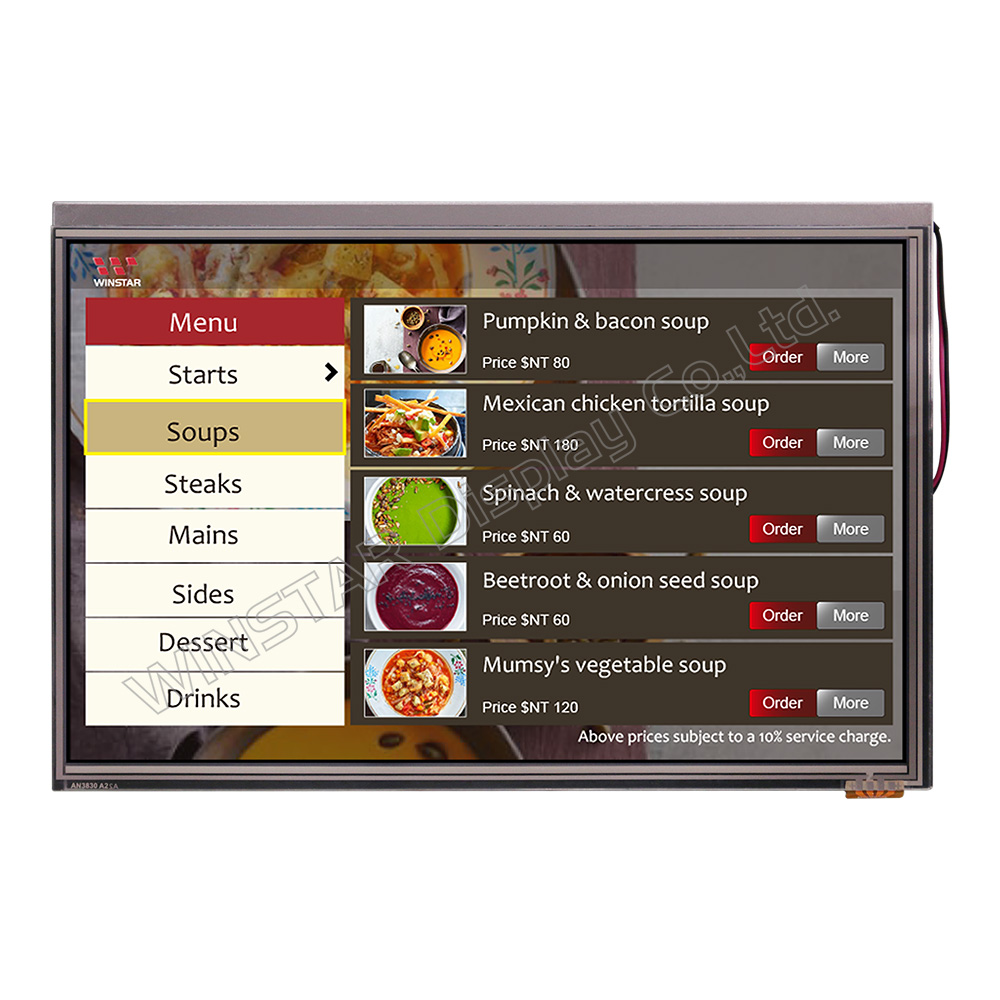

WF101LSYFPLHTV 是一款 10.1 吋高亮度 TFT 顯示器，具備 1280x800 的 WXGA 解析度。採用 IPS 面板，可提供四個方向 80 度的超廣視角。此 TFT LCD 顯示器原本使用 LVDS 介面，並搭載 TFP401 控制 IC，可將 HDMI 訊號轉換為 LVDS 訊號，以驅動 TFT 面板，確保穩定的顯示效能。本模組支援 HDMI 訊號輸入，亮度為 750 nits（典型值），對比度為 1,000:1（典型值）。

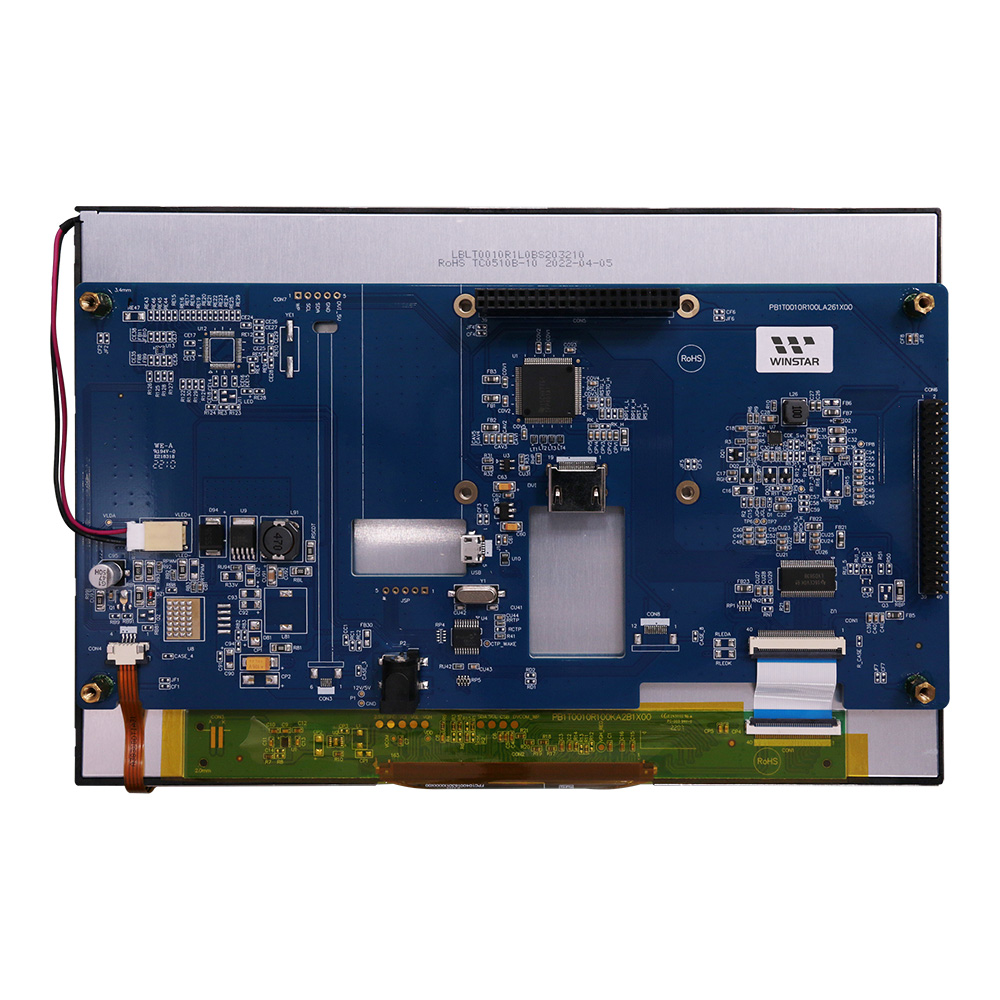

本模組內建支援 HDMI 輸入的控制板，可輕鬆與 Raspberry Pi 連接。預設為 USB 介面的電阻式觸控螢幕，亦可選購電容式觸控版本（WF101LSYFPLHGV）。
華凌提供選購配件 WWHDMI-00#，可簡便地將 TFT 顯示模組與 Raspberry Pi 之間以 HDMI（僅支援 DVI 訊號）方式連接。若使用 Raspberry Pi 4，因其為 Micro HDMI 介面，需搭配 Micro HDMI to HDMI 線材使用。
WF101LSYFPLHTV#：內建 40-pin Header，支援 Raspberry Pi 3B+ 及 Pi 4B。
WF101LSYFPLHT0#：不含 40-pin Header，不支援 Raspberry Pi。
此款 10.1 吋 HDMI TFT LCD 顯示模組反應速度快，並相容於多數開發軟體，適用於多種應用場景，特別是人機介面（HMI）、POS 系統以及嵌入式顯示應用。
注意：WF101LSYFPLHTV 不含 HDMI 連接器與 USB 傳輸線。
配件型號 WWHDMI-00#（選購配件）
▪ 支援 TFT 模組與 Raspberry Pi 之間的 HDMI（僅 DVI 訊號）連接。

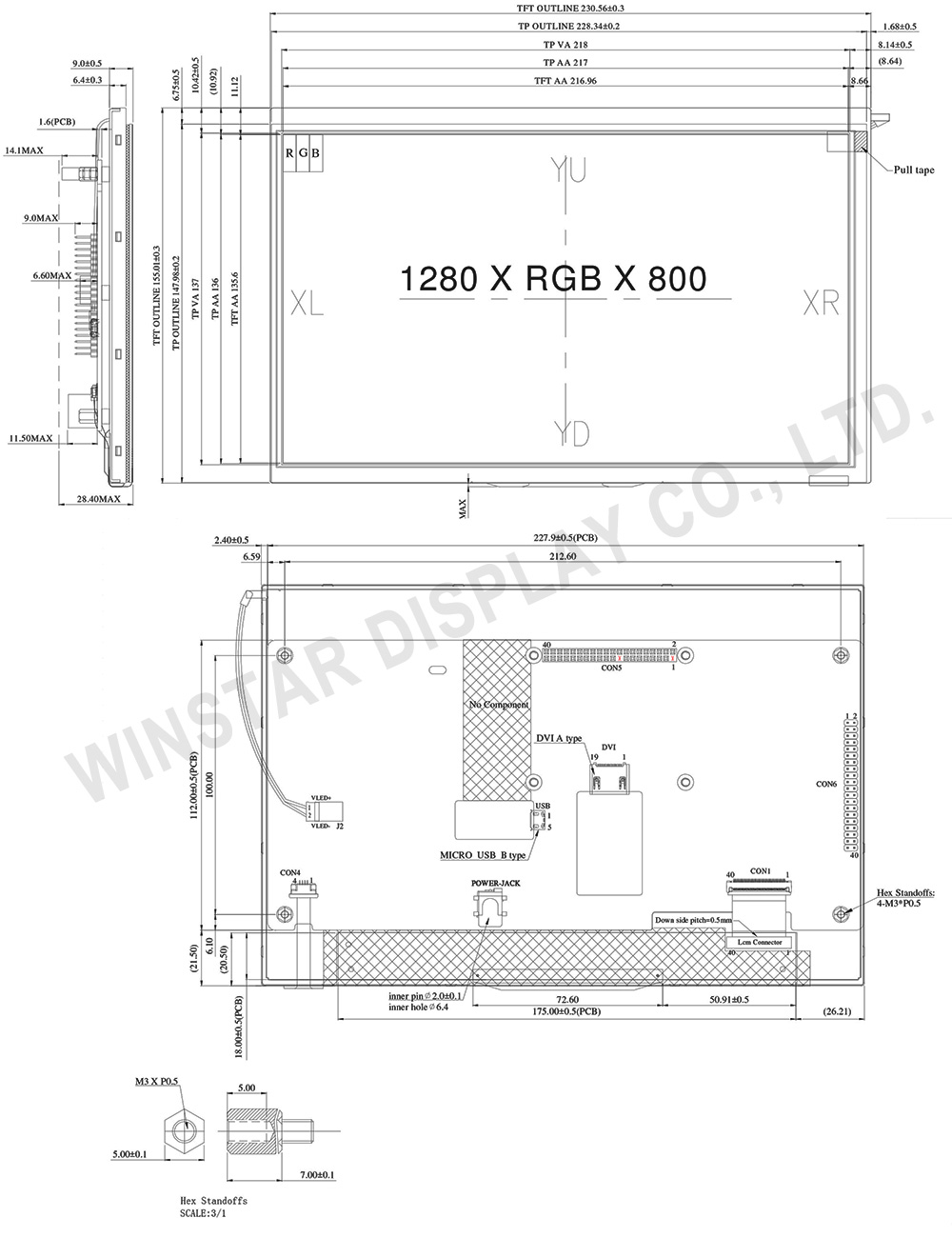

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.1 | 吋 |
| 點陣(解析度) | 1280 × 3(RGB) × 800 | dots |
| 模組尺寸 | 230.56 × 155.01 × 28.4 | mm |
| 有效區域 | 216.96 (H) × 135.6(V) | mm |
| 點間距 | 0.1695 × 0.1695 | mm |
| LCD 類型 | 全透 | |
| 視角 | 80/80/80/80 | |
| 像素排列 | R.G.B. Vertical Stripe | |
| 背光類型 | LED,白 | |
| 長寬比 | 16:10 | |
| 介面 | 支援HDMI連接器(僅DVI信號) | |
| RTP 介面 | USB | |
| 觸控面板類型 | RTP電阻式觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM電源電壓 | VDD | － | 4.9 | 5 | 5.1 | V |
| LCM電源電流 | IDD | － | － | 1.7 | 2.6 | A |
| LED 使用壽命 | － | － | 50000 | － | － | Hr |
Pin功能定義
1.CON6
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM (GPIO18) |
Backlight Enable ,Active_L (Raspberry Pi:GPIO18) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
2.CON5
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | NC | No connection |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM (GPIO18) |
Backlight Enable ,Active_L (Raspberry Pi:GPIO18) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | NC | No connection |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
3. RTP USB PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | 5V | Power Supply (5V) |
| 2 | D- | Data line - |
| 3 | D+ | Data line + |
| 4 | NC | No connection |
| 5 | GND | Power Ground |
4.DVI
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | Rx2+ | I | +LVDS Differential Data Input |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | -LVDS Differential Data Input |
| 4 | Rx1+ | I | +LVDS Differential Data Input |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | -LVDS Differential Data Input |
| 7 | Rx0+ | I | +LVDS Differential Data Input |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | -LVDS Differential Data Input |
| 10 | RxC+ | I | +LVDS Differential Clock Input |
| 11 | GND | P | Ground |
| 12 | RxC- | I | -LVDS Differential Clock Input |
| 13-14 | NC | - | No connection |
| 15 | SCL | I/O | DDC(Data Display Channel) Clock |
| 16 | SDA | I/O | DDC(Data Display Channel) Data |
| 17 | GND | P | Ground |
| 18 | 5V | P | Power Supply |
| 19 | Detect | I/O | Hot plug detect |
5. POWER-JACK
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | 5V | P | Power Supply (5V) |
| 2 | GND | P | Ground |
| 3 | NC | - | No connection |
