產品敘述
WF101JSYFHLHBV 是一款 10.1 吋高亮度 IPS TFT 顯示器，解析度為 1024x600 像素，長寬比為 16:9。它配備了 PCB 板，具有 HDMI 連接埠，支援 HDMI 訊號（僅支援 DVI 格式），並設有 40 腳位 GPIO 連接器，便於與 Raspberry Pi 整合。此模組設有四個背光安裝支點，PCB 採用鎖定方式與模組固定。
WF101JSYFHLHBV 採用 IPS 面板，提供寬視角：左：85° / 右：85° / 上：85° / 下：85°（典型值）。此 HDMI 介面 TFT 模組內建 TFP401 控制 IC，提供 850 nits（典型值）的高亮度和 800:1（典型值）的對比度。此模組還內建 ILI2511 觸控面板驅動 IC，支援 USB 介面，並提供單點或多點觸控檢測。
WF101JSYFHLHBV 的 LCM（VDD）工作電壓為 4.7~5.3V，典型值為 5V。其工作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。

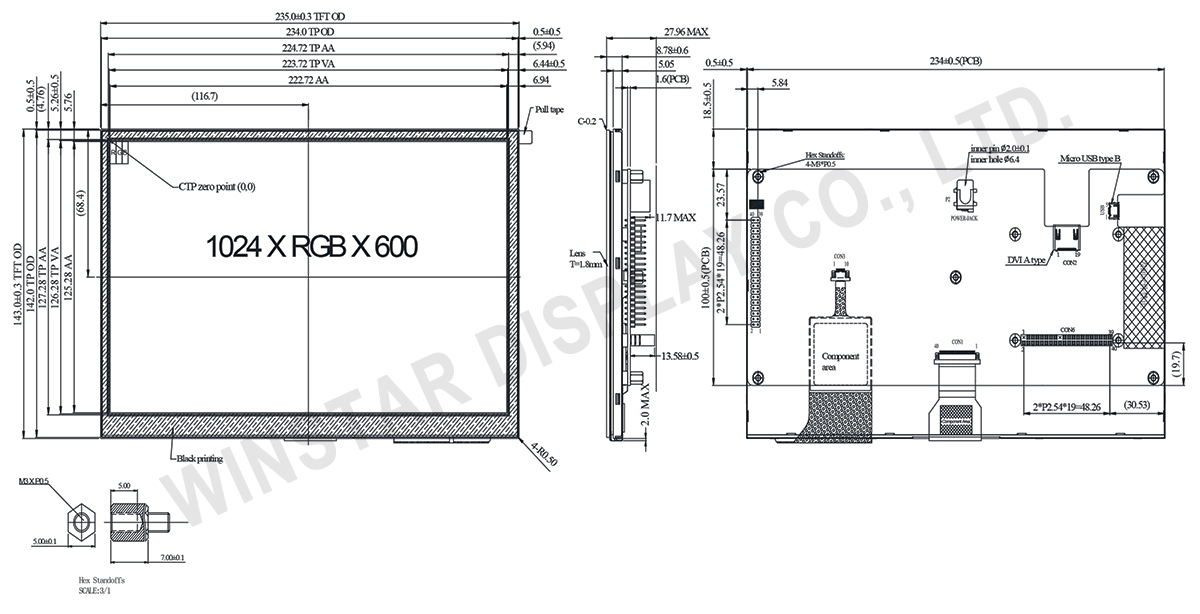

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.1 | 吋 |
| 點陣(解析度) | 1024 RGB x 600 | dots |
| 模組尺寸 | 235(W) x143(H) x 27.96(MAX)(D) | mm |
| 有效區域 | 222.72 (H) x 125.28(V) | mm |
| 點間距 | 0.2175(W) x 0.2088(H) | mm |
| LCD 類型 | TFT全透 | |
| 視角 | 85/85/85/85 | |
| 像素排列 | RGB-STRIPE | |
| 長寬比 | 16:9 | |
| 背光類型 | LED, 白 | |
| 控制器IC | TFP401 | |
| 介面 | HDMI(僅 DVI) | |
| PCAP IC | ILI2511 | |
| PCAP 介面 | USB | |
| PCAP FW 版本 | V6.0.0.0.62.90.1.2 | |
| 觸控面板類型 | PCAP投射電容式觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM電源電壓 | VDD | － | 4.7 | 5 | 5.3 | V |
| LCM電源電流 | IDD | － | － | 1.7 | 2.6 | A |
| LED 使用壽命 | － | － | 50000 | － | － | Hr |
Pin功能定義
1.CON6
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | NC | No connection |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM (GPIO18) |
Backlight Enable ,Active_L (Raspberry Pi:GPIO18) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | NC | No connection |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
2.CON5
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM (GPIO18) |
Backlight Enable ,Active_L (Raspberry Pi:GPIO18) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
3.PCAP USB引腳定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | 5V | Power Supply (5V) |
| 2 | D- | Data line - |
| 3 | D+ | Data line + |
| 4 | NC | No connection |
| 5 | GND | Power Ground |
4.DVI
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | Rx2+ | I | Channel-2 positive receiver input; low-voltage signal differential- input pair. |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | Channel-2 negative receiver input; low-voltage signal differential- input pair. |
| 4 | Rx1+ | I | Channel-1 positive receiver input; low-voltage signal differential- input pair. |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | Channel-1 negative receiver input; low-voltage signal differential- input pair. |
| 7 | Rx0+ | I | Channel-0 positive receiver input; low-voltage signal differential- input pair. |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | Channel-0 negative receiver input; low-voltage signal differential- input pair. |
| 10 | RxC+ | I | Clock positive receiver input; low-voltage signal differential- input pair. |
| 11 | GND | P | Ground |
| 12 | RxC- | I | Clock negative receiver input; low-voltage signal differential- input pair. |
| 13-14 | NC | - | No connection |
| 15 | SCL | I/O | DDC(Data Display Channel) Clock |
| 16 | SDA | I/O | DDC(Data Display Channel) Data |
| 17 | GND | P | Ground |
| 18 | 5V | P | Power Supply |
| 19 | Detect | I/O | Hot plug detect |
5.Power-Jack
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | 5V | P | Power Supply (5V) |
| 2 | GND | P | Ground |
| 3 | NC | - | No connection |
