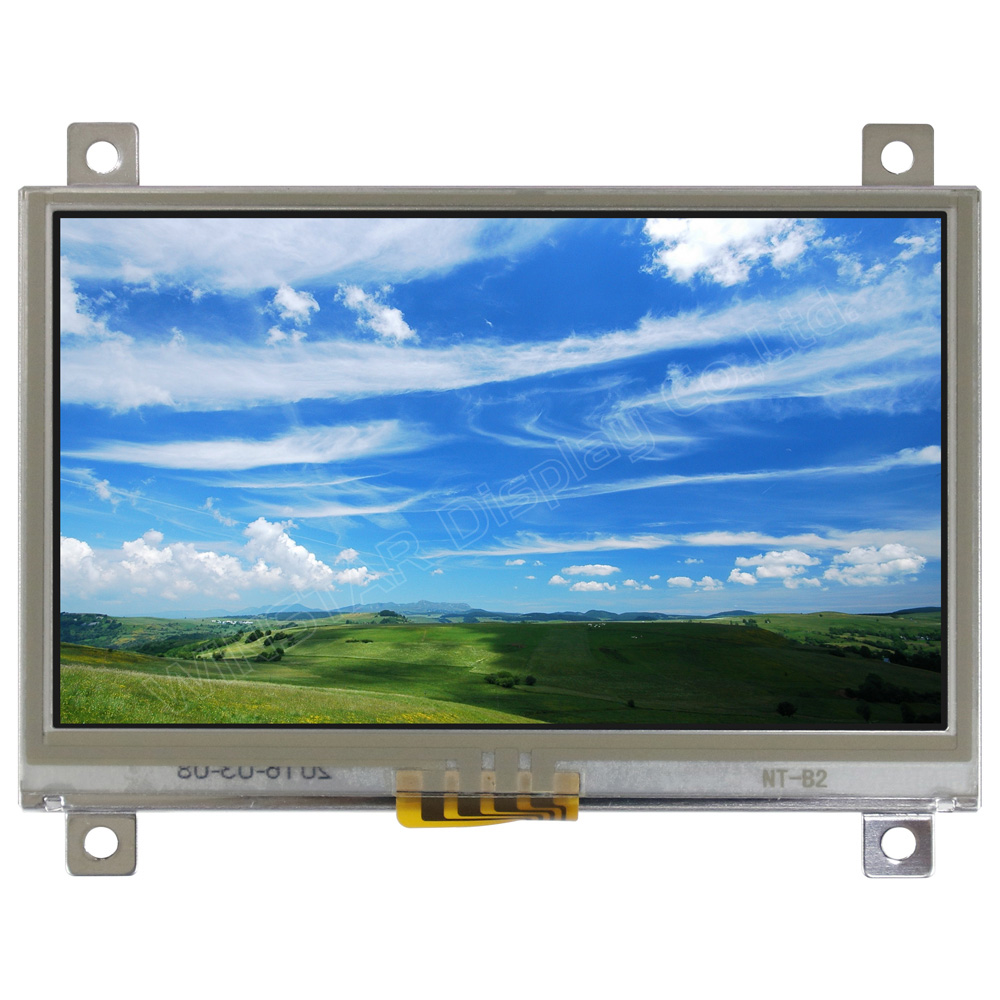

產品敘述
WF43PTIBEDBTD 是一款配備電阻式觸控面板的4.3吋 TFT 液晶模組,解析度為 480x272 像素,長寬比為 16:9。模組外觀尺寸為 106.7 x 83.98 mm,有效區域尺寸為 95.04 x 53.856 mm。此模組配備了 RA8875 控制器 IC 的控制板,支援 8080 MPU 介面。
Winstar P 系列 TFT 顯示器特點:
- 主要採用 RA8875 控制器 IC,該控制器與標準化的 36 pin MCU 8080 8/16-bits 針腳定義整合在一起,並可透過跳線選擇 8/16 -bits 6800 針腳定義介面。
- 針腳 33 ~ 36 預定義為背光供應,不需要另行設計背光電路。
- 另外可要求外擴中文字庫(選配功能),外部擴充快閃記憶體(Flash Memory)。
- 透過RA8875 IC內建 PWM 指令用於背光控制以及 DMA(Direct Memory Access)加速圖形化。
- 此外,內建4線電阻式觸控面板控制器,僅適用於具有電阻觸控的P系列TFT型號 。
WF43PTIBEDBTD 電阻式觸控 TFT 液晶模組的亮度為 350 cd/m2,對比度為 500:1。LCM 電壓範圍為 3.0V 至 3.6V,典型值為 3.3V。操作溫度範圍涵蓋 -20°C 至 +70°C,儲存溫度範圍為 -30°C 至 +80°C。

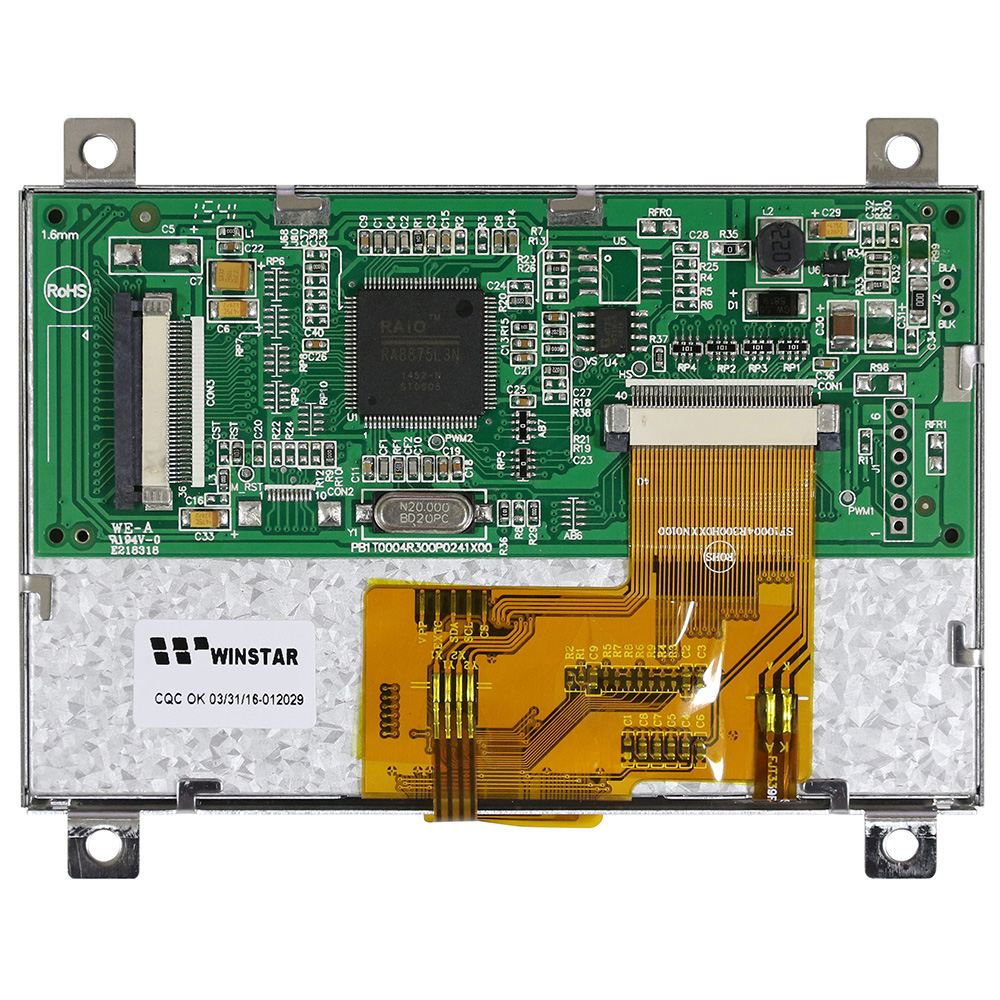

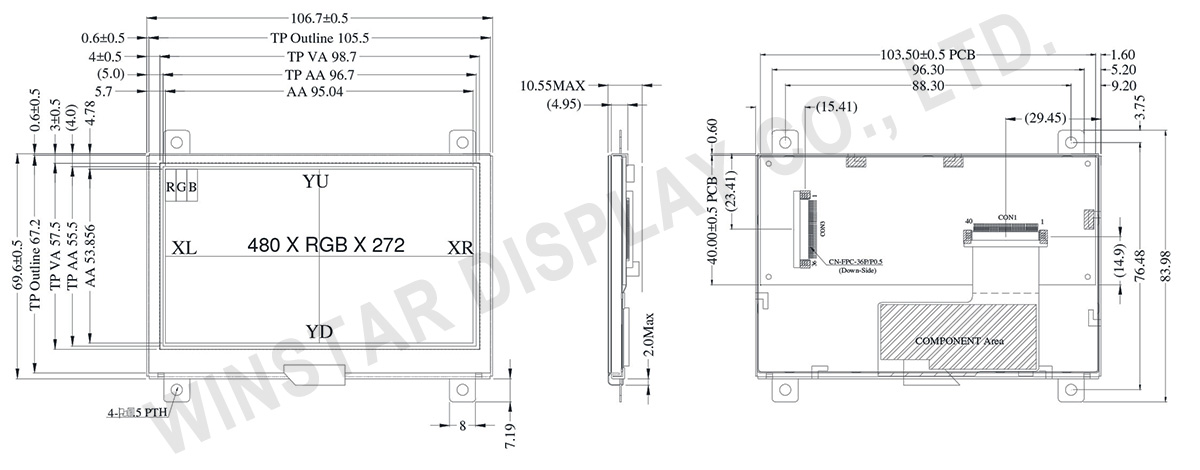

規格圖
![4.3" Resistive Touch TFT Panel with LCD Display Controller Board - WF43PTIBEDBTD](/uploads/editor/images/tft-lcd/tft-lcd-controller-board/WF43PTIBEDBTD.jpg)
產品規格
Pin功能定義
Pin | 符號 | 功能說明 |
---|---|---|
1 | GND | System ground |
2 | VDD | Power Supply : +3.3V |
3 | NC | No connent |
4 | RS | Data/Command select |
5 | WR | Write strobe signal |
6 | RD | Read strobe signal |
7~22 | DB0~DB15 | Data bus |
23 | WAIT | Wait Signal Output(H:active) |
24 | RTP_INT | RTP Interrupt |
25 | CS | Chip select |
26 | RST | Hardware reset |
27 | DIP ON | Display control H: On \ L:Off |
28~32 | NC | No connect |
33~34 | VLED- | Power for LED backlight cathode |
35~36 | VLED+ | Power for LED backlight anode |
規格說明
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 4.3 | 吋 |
點陣(解析度) | 480 x RGB x 272(TFT) | dots |
模組尺寸 | 106.7 x 83.98 x 10.55 | mm |
有效區域 | 95.04 x 53.856 | mm |
點間距 | 0.066 x 0.198 | mm |
LCD類型 | TFT, 正常白, 透射性 | |
視角 | 12 o'clock | |
灰階反轉 | 6 o'clock | |
長寬比 | 16:9 | |
背光類型 | LED, 正常白 | |
控制器 IC | RA8875 | |
介面 (接口) | Digital 8080 family MPU | |
觸控面板類型 | RTP電阻式觸控面板 | |
表面 | 防眩光 (Anti-Glare) |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
LCM供電電壓 | VDD | - | 3.0 | 3.3 | 3.6 | V |
LCM供電電流 | IDD | - | - | 65 | 100 | mA |
