Übersicht

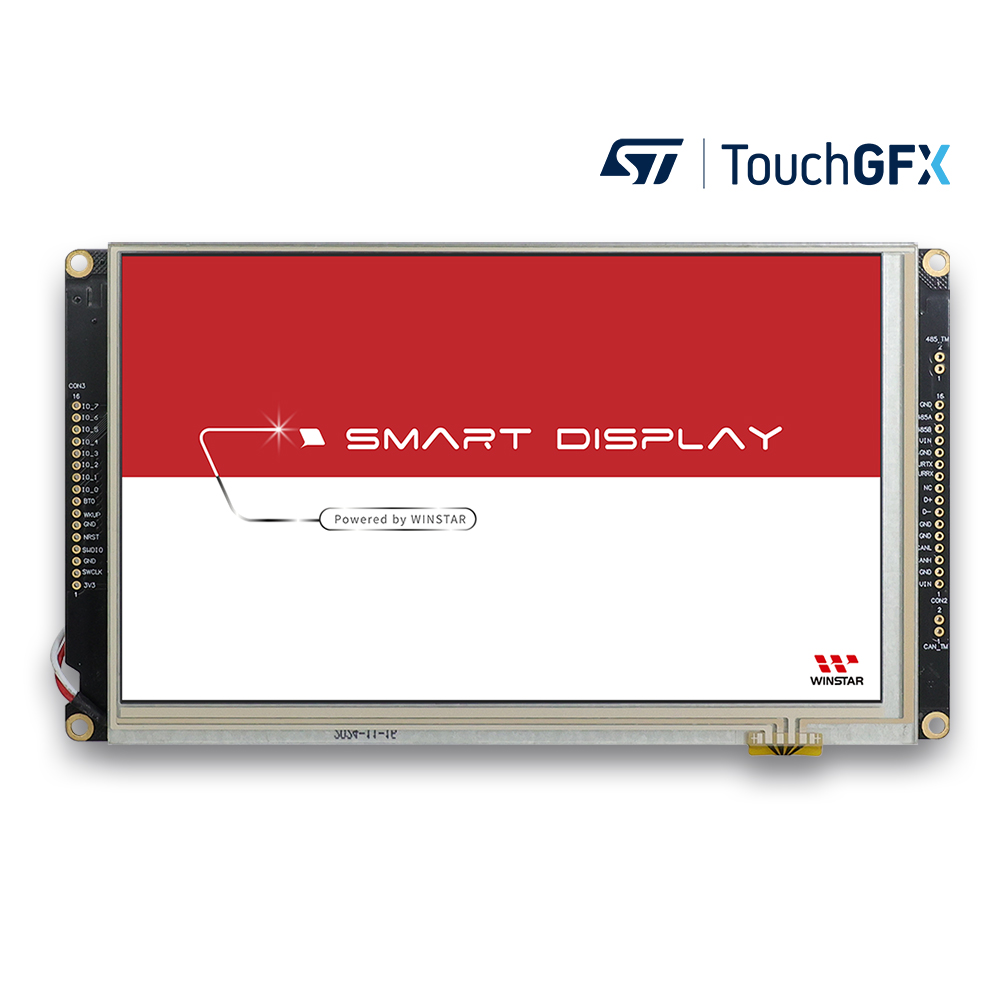

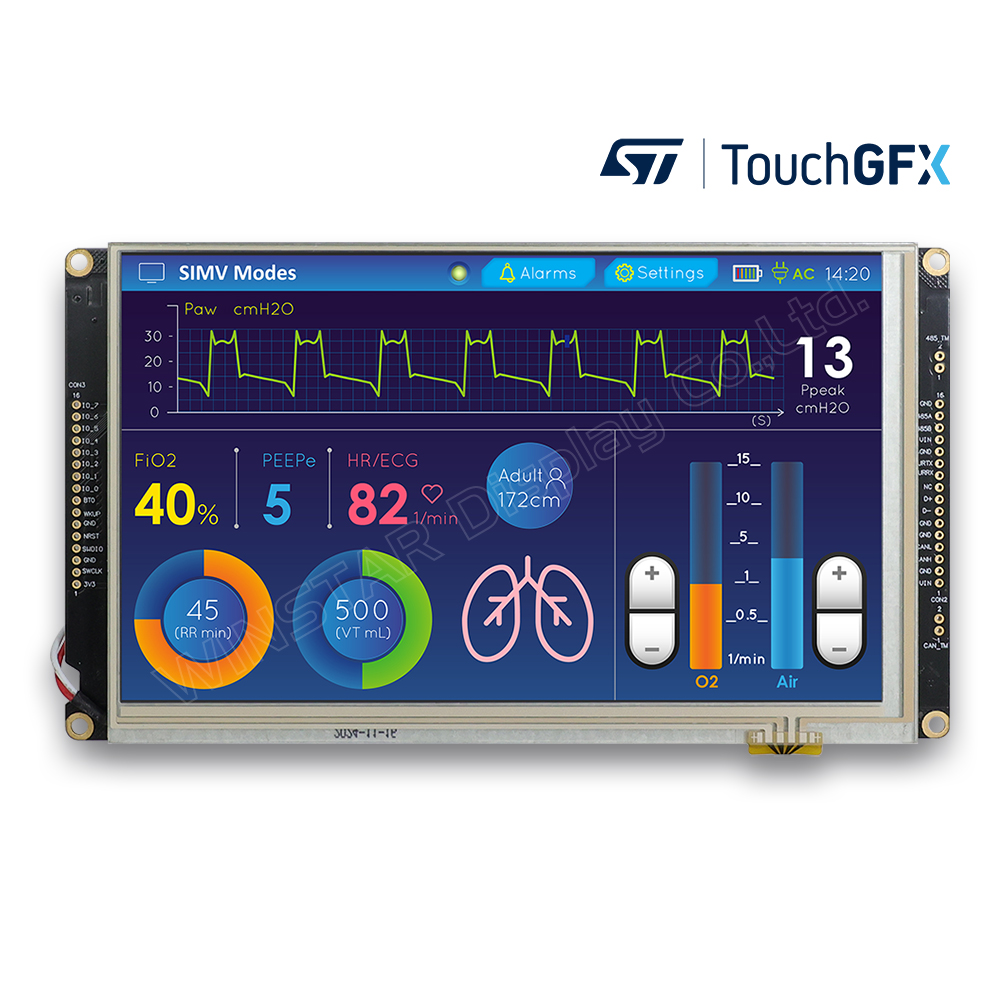

WL0F0007000D2TFAASA00 ist ein 7-Zoll UART Smart-Display, das die HMI-Entwicklung mit dem WINSTAR GUI Builder beschleunigt. Die Drag-and-Drop-Entwicklungsumgebung ermöglicht die Erstellung grafischer Benutzeroberflächen, ohne Firmware auf niedriger Ebene für das Display entwickeln zu müssen. Dadurch werden Entwicklungszeiten verkürzt und die Systemintegration vereinfacht.

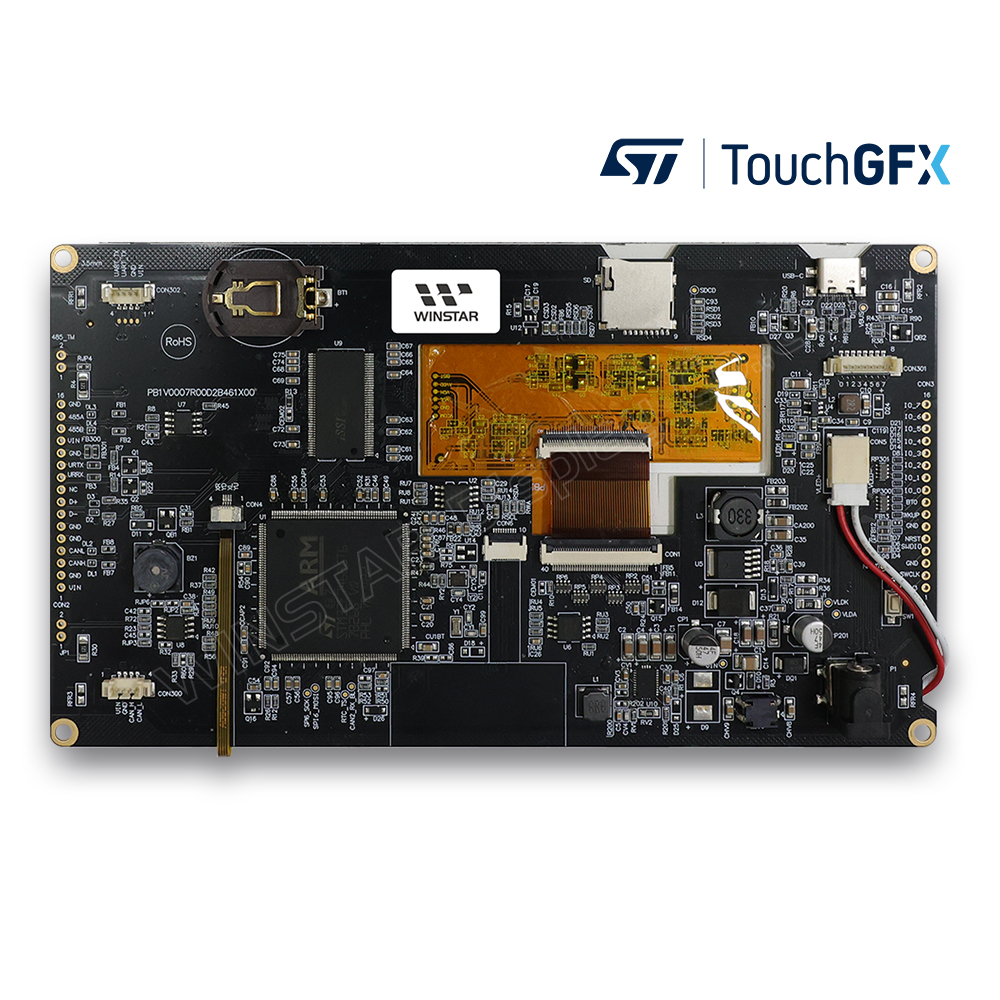

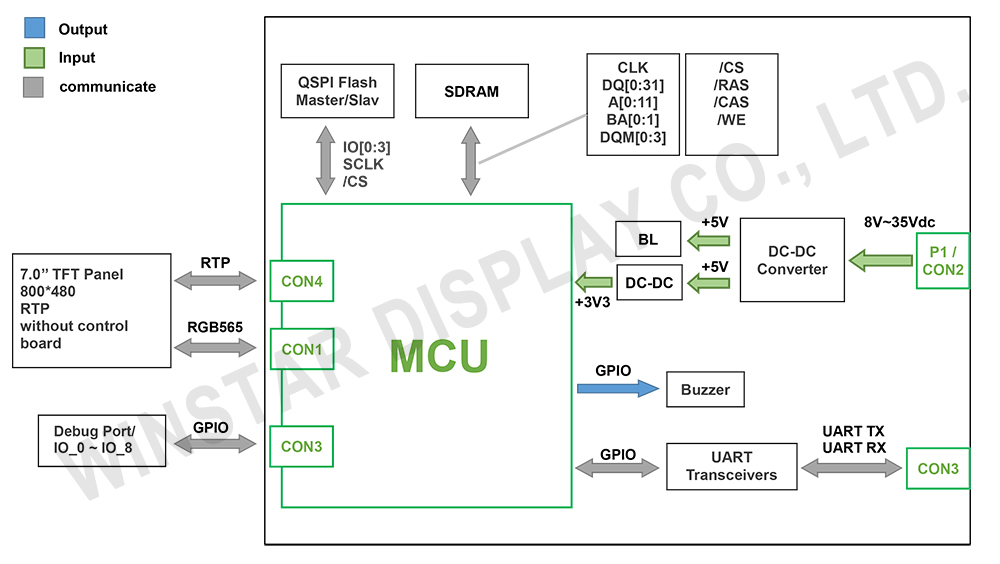

Das Smart Display vereint einen STM32F746 MCU, ein 800 x 480 IPS TFT LCD, eine UART-Kommunikationsschnittstelle, 16 MB externen Flash-Speicher sowie einen resistiven Touchscreen (RTP). Der resistive Touchscreen eignet sich besonders für industrielle Anwendungen, bei denen eine Bedienung mit Handschuhen, einem Eingabestift oder unter anspruchsvollen Einsatzbedingungen erforderlich ist.

Dank des weiten Eingangsspannungsbereichs von 8 V bis 35 V eignet sich das Smart Display für die Industrieautomation, Embedded-Systeme, Mess- und Prüfgeräte, intelligente Geräte sowie zahlreiche HMI-Anwendungen und unterstützt eine schnellere Entwicklung von HMI-Systemen.

Systemmerkmale

• Unterstützt den WINSTAR GUI Builder für die HMI-Entwicklung per Drag-and-Drop.
• UART-Kommunikationsschnittstelle mit proprietärem UART-Protokoll.
• Standard-Baudrate: 115200 bps.
• Integrierter STM32F746 MCU.
• Integrierter 16 MB externer Flash-Speicher zur Speicherung von Schriftarten und Object-Dictionary-Daten.
• Unterstützt einen resistiven Touchscreen (RTP).
• Unterstützt einen weiten Eingangsspannungsbereich von 8 V bis 35 V bei einer typischen Leistungsaufnahme von ca. 5 W.
• Integrierte Power-on-Self-Test-Funktion.
• Integrierter, hostgesteuerter Summer.
• 3,3 V GPIO für die Steuerung und Erweiterung externer Geräte.
• Kompatibel mit PCs (USB-to-Virtual COM), MCUs und Raspberry Pi für Evaluierung und Entwicklung.
