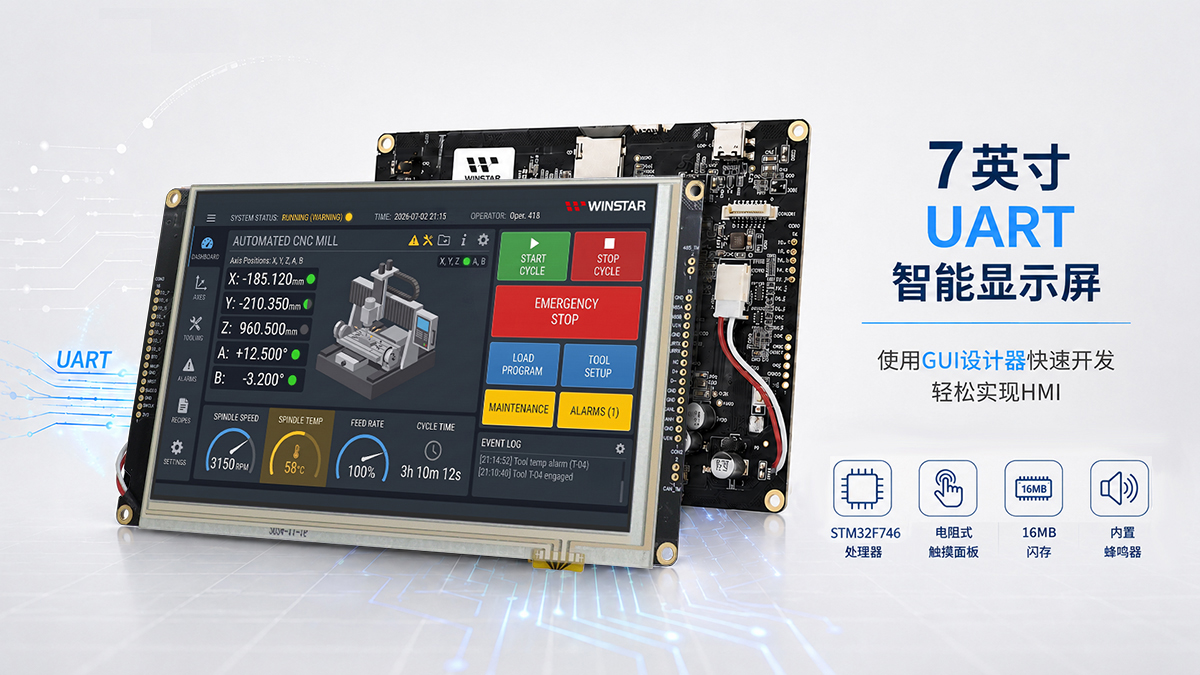

7 英寸 UART Smart Display (电阻式触摸)
型号 WL0F0007000D2TFAASA00
►TFT尺寸: 7寸
►TFT分辨率: 800×480 dots
►TFT视角: 85/85/85/85 (IPS)
►通讯接口: UART
►通讯协定: Proprietary UART + GPIO
►TFT触控面板: 电阻式触控面板(RTP)
►亮度(cd/m²)：850
产品叙述
产品概述
WL0F0007000D2TFAASA00 是一款7 英寸 UART 智能显示器，搭配 WINSTAR GUI Builder，可显著提升 HMI 开发效率。通过拖拽式（Drag-and-Drop）开发方式，开发人员无需编写底层显示驱动，即可快速完成图形界面设计，有效缩短开发周期并简化系统集成。
该 Smart Display 集成STM32F746 MCU、800 x 480 IPS TFT LCD、UART 通信接口、16 MB 外部 Flash 存储器以及电阻式触摸屏（RTP）。电阻式触摸屏适用于需要佩戴手套、使用触控笔或其他工业操作环境的应用场景。
支持8 V 至 35 V宽电压输入，可广泛应用于工业自动化、嵌入式系统、测试测量仪器、智能设备及各类 HMI 应用，帮助开发人员快速完成 HMI 系统开发。
系统特点
- 支持 WINSTAR GUI Builder，采用拖拽式方式快速开发 HMI 应用。
- UART 通信接口，支持专有 UART 通信协议。
- 默认 UART 波特率：115200 bps。
- 内置 STM32F746 MCU。
- 内置 16 MB 外部 Flash 存储器，用于存储字体及 Object Dictionary 数据。
- 支持电阻式触摸屏（RTP）。
- 支持8 V 至 35 V宽电压输入，典型功耗约 5 W。
- 内置上电自检（Power-on Self-Test）功能。
- 内置可由主控制器控制的蜂鸣器。
- 提供 3.3 V GPIO，支持外部设备控制与扩展。
- 支持 PC（USB-to-Virtual COM）、MCU 及 Raspberry Pi 等平台进行评估与开发。
规格图
Block Diagram
产品规格
规格说明
| 项目 | 标准值 | 单位 |
|---|---|---|
| 工作电压 | 8V~35V dynamic | Vdc |
| 通讯接口 | UART | -- |
| MCU | STM32F746 | N/A |
| SDRAM | 16 | MB |
| 内存 | 16 | MB |
| LCD尺寸 | 7.0 | 寸 |
| 分辨率 | 800 x RGB x 480(TFT) | dots |
| 模块尺寸 | 184(W) x 104.6(H) x 20.5(D) | mm |
| 有效尺寸 | 152.4 (H) x 91.44(V) | mm |
| 像素间距 | 0.1905(W) x 0.1905(H) | mm |
| 亮度 | 最小值: 750; 典型值: 850 | cd/m2 |
| LCD类型 | TFT全透 | |
| 视角 | 85/85/85/85 (IPS) | |
| 长宽比 | 15:9 | |
| 触控面板 | 电阻式触控面板(RTP) | |
| 表面 | 防眩光 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 供电电压 | VCC | － | 8 | 12 | 35 | V |
| 供应 LCM 电流 | I(mA) | － | － | 385 | － | mA |
BOM
| 项目 | 说明 |
|---|---|
| LCM | WF70D2SYAGDNT0# |
| PCBA | SV10007R00D2B00N0100 |
Pin功能定义
CON2 定义
| Pin | 符号 | 功能说明 | 备注 |
|---|---|---|---|
| 1 | Reserve | - | - |
| 2 | Reserve | - | - |
| 3 | Reserve | - | - |
| 4 | Reserve | - | - |
| 5 | Reserve | - | - |
| 6 | Reserve | - | - |
| 7 | Reserve | - | - |
| 8 | Reserve | - | - |
| 9 | Reserve | - | - |
| 10 | URRX | UART Receiver interface | Input |
| 11 | URTX | UART Transceiver interface | Output |
| 12 | GND | Power supply GND input | Input |
| 13 | VIN | Power supply V+ input | Input |
| 14 | Reserve | - | - |
| 15 | Reserve | - | - |
| 16 | Reserve | - | - |
CON3 定义
| Pin | 符号 | 功能说明 | 备注 |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | - |
| 7 | Wkup | (PA0) for system Resume from suspend (Reserve) |
WKup,ADC,Timer,Event,I/O |
| 8 | BT0 | BOOT0 (Normal Low) | Input |
| 9 | IO_0 | ADC,DAC,Timer,Event,I/O | PA5 |
| 10 | IO_1 | ADC,Timer,Event,I/O | PA6 |
| 11 | IO_2 | ADC,Timer,Event,I/O | PA7 |
| 12 | IO_3 | RST,Timer,Event,I/O | PA8 |
| 13 | IO_4 | RST,Timer,Event,I/O | PC13 |
| 14 | IO_5 | ADC,Timer,Event,I/O | PB11 |
| 15 | IO_6 | RST,Timer,Event,I/O | PA15 |
| 16 | IO_7 | RST,ADC,Event,I/O | PD11 |
