3.5 寸 IPS TFT UART 智能显示屏,支持 GPIO 和触控功能

型号 WL0F00035000XGFAASA00

►TFT尺寸: 3.5寸
►TFT分辨率: 320×240 dots
►TFT视角: 80/80/80/80 (IPS)
►通讯接口: UART
►通讯协定: Proprietary UART + GPIO
►TFT触控面板: 电容式触控面板(PCAP)
►亮度(cd/m²):400

产品叙述

华凌的 3.5" UART 智能显示屏(型号:WL0F00035000XGFAASA00)专为工程师和开发者设计,结合先进的显示技术与易于使用的开发工具,让您轻松打造各种图形控制对象。

这款智能显示器搭载WINSTAR标准的 3.5" TFT LCD 模块 WF35XTWACDNG0,显示器采用IPS面板技术,视角方向宽广(80/80/80/80度),解析度为320×240 像素,并配备了电容式触控面板。这样的配置不仅提供了优质的显示效果,还增强了用户的互动体验,让您的应用更加灵活和便捷。

无论您是在开发嵌入式系统还是设计定制化的界面,WINSTAR 3.5" UART 智能显示器都能为您提供可靠的支持,助您快速实现创意和功能。

产品特性:

  • 输入电压范围:5V 至 28V,典型电压为 12V。
  • 自检启动功能。
  • UART 通信接口,默认波特率为 115200 Kbps。
  • 设计使用STMicroelectronics(ST)的控制器,支援ST开发工具
  • 内置 16MB 外部闪存,用于存储字体文件和图形控制对象资源等数据。
  • 支持电容式触摸面板 (CTP)。
  • 内置蜂鸣器,可由主设备控制。
  • 适用多个平台的演示集 HOST,如计算机(配合 USB to UART 转接器)、MCU、Raspberry Pi(配合 PiCAN2)。
  • GPIO引脚支持实体按键和指示灯的使用。

软件特色_GUI builder:

  • 即时模拟:通过 Smart Display GUI Builder,您可以在电脑上直接模拟设计,无需先烧录到设备中,简化调整与测试过程。
  • 便捷设计流程:不需要编程,只需拖放操作即可设计出美观的界面,图像与功能紧密结合,特别适合不熟悉编程的用户。
  • 丰富功能与小组件:提供多种可自定义的小组件,结合图形与功能,无论是简单显示还是复杂功能,UART 智能显示器都能轻松应对。

如果您需要免费体验 WINSTAR GUI Builder 应用软件,欢迎联络我们。

软件特色_ST开发工具:

华凌智能显示屏UART系列采用STMicroelectronics(ST)的控制器设计,支持ST的开发工具,如TouchGFX和STM32CubeIDE。除了GUI构建器外,您还可以使用ST工具设计WINSTAR智能显示模块。

  • TouchGFX: 为 STM32 微控制器优化的先进免费图形软件框架。
  • STM32CubeIDE: 先进的 C/C++ 开发平台,具备 STM32 微控制器和微处理器的外围配置、代码生成、编译和调试功能。
  • STM32CubeMX: 图形工具,可轻松配置 STM32 微控制器,并为 ARM 生成初始化 C 代码。 Cortex®-M 核心或部分 Linux® Arm® 设备树 Cortex®-一个核心,通过一个逐步的过程
  • STM32CubeProg: 用于对 STM32 产品进行编程的集成多操作系统软件工具,提供易于使用且高效的环境,通过调试接口(JTAG 和 SWD)及引导程序接口(UART、USB DFU、I2C、SPI 和 CAN)读取、写入和验证设备内存。。

如果您已购买WINSTAR Smart Display,想要透过Touch GFX 自行开发的话,您可以透过网站与我们联络取得 initial code。

网络与通信特性:

  • 网络类型:点对点(Peer-to-peer)
  • 协议:Proprietary UART

应用场景:

适合用于工业短距离应用,如咖啡机、智能家电、自助售货机等。

竞争优势:

  • 华凌的 UART 智能显示器不需要将设计与功能分开进行,节省时间与精力。
  • 提供即时模拟和友好的设计界面,适合不具备编程背景的用户。
  • 这款内置 STM32 MCU 的智能 UART 模块,让程序员轻松上手,快速开发!

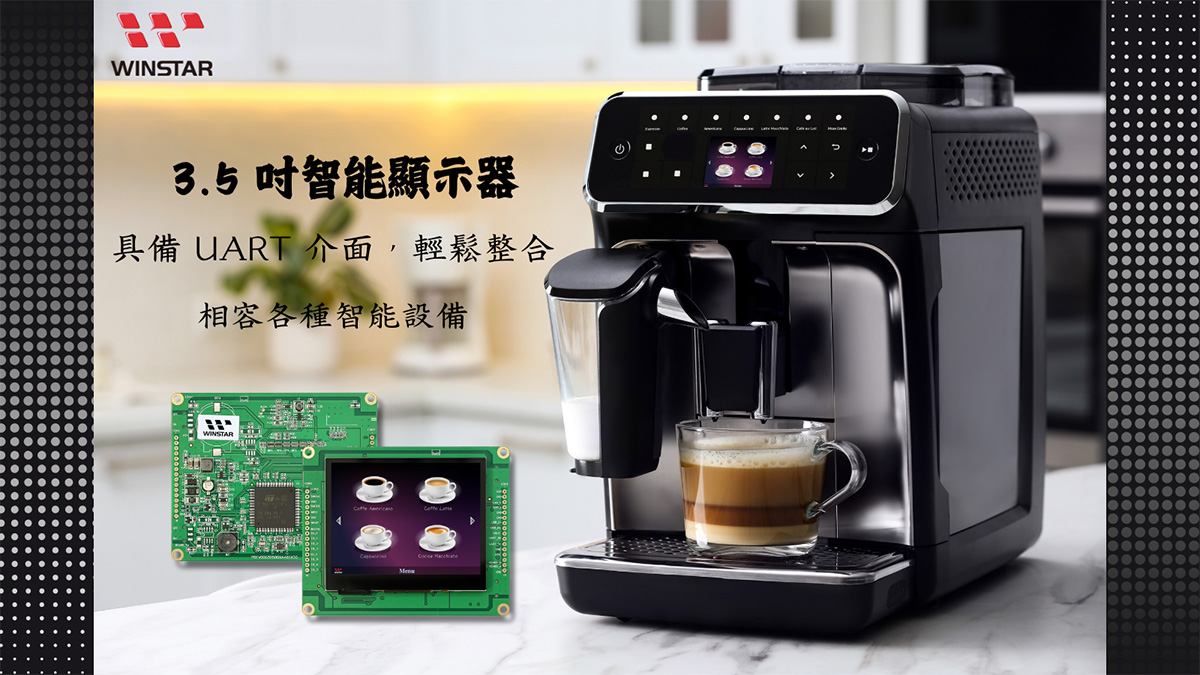

3.5 寸智慧显示屏,具备 UART 接口,轻松整合,兼容各种智能设备

规格图

3.5 Inch IPS TFT UART Smart Display with GPIO and Touch Support - WL0F00035000XGFAASA00

产品规格

规格说明

项目 标准值 单位
工作电压 5~28 Vdc
通讯接口 UART --
MCU STM32F750 N/A
闪存 16 MB
SDRAM 8 MB
尺寸 3.5
分辨率 320 × 3(RGB) × 240 dots
模块尺寸 100(W) × 82(H) × 13.2(D) mm
有效尺寸 70.08(W) × 52.56(H) mm
像素间距 0.219 × 0.219 mm
亮度 最小值: 300; 典型值: 400 cd/m2
LCD类型 TFT全透
视角 80/80/80/80 (IPS)
长宽比 4:3
触控面板 电容式触控面板 (PCAP)
表面 亮面

最大绝对额定值

项目 符号 最小值 典型值 最大值 单位
工作温度 TOP -30 +80
储存温度 TST -30 +80

电气特性

项目 符号 最小值 典型值 最大值 单位
供电电压 VIN 5 12 28 V
供电电流 ICC - 150 - mA
I/O pin 电压 -- -- -- 3.3 V

BOM

项目 说明
LCM WF35XTWACDNG0#
PCBA SV10003R500XA00N0101

Pin功能定义

CON2 定义

Pin 符号 功能说明 备注
1 VIN Power +5V~28V Input
2 GND Power GND --
3 Reserve - -
4 Reserve - -
5 GND Power supply GND input GND
6 GND Power supply GND input GND
7 Reserve - -
8 Reserve - -
9 VBUS Power supply 5V input Input
10 UART_RX UART RX interface I/O
11 UART_TX UART TX interface I/O
12 GND Power supply GND input Input
13 VIN Power supply 5V to 28V input Input
14 Reserve - -
15 Reserve - -
16 GND Power supply GND input Input


CON3 定义

Pin 符号 功能说明 备注
1 +3V3 3.3V power for JTAG interface Output
2 SWCLK CLK pin for JTAG interface Input
3 GND GND for JTAG interface --
4 SWDIO Data pin for JTAG interface I/O
5 NRST Reset pin for JTAG interface Input
6 GND Power GND --
7 WKUP WKup,ADC,Timer,Event,I/O Input
8 BOOT0 Lo: Internal flash boot (Default)
Hi: External flash boot
Input
9 IO_0 ADC,DAC,Timer,Event,I/O @3.3V I/O
10 IO_1 ADC,Timer,Event,I/O @3.3V I/O
11 IO_2 ADC,Timer,Event,I/O @3.3V I/O
12 IO_3 RST,Timer,Event,I/O @3.3V I/O
13 IO_4 RST,Timer,Event,I/O @3.3V I/O
14 IO_5 ADC,Timer,Event,I/O @3.3V I/O
15 IO_6 RST,Timer,Event,I/O @3.3V I/O
16 IO_7 RST,ADC,Event,I/O @3.3V I/O

@3.3V : I/O allow below 3.3V input, If exceeding 3.3V may cause MCU damage.
