型番 WL0F00035000XGFAASA00
►TFTサイズ: 3.5インチ
►TFT解像度: 320×240 dots
►TFT視角: 80/80/80/80 (IPS)
►通信インタフェース: UART
►通信プロトコル: Proprietary UART + GPIO
►TFTタッチパネル: 静電容量式タッチパネル
►輝度(cd/m²): 400

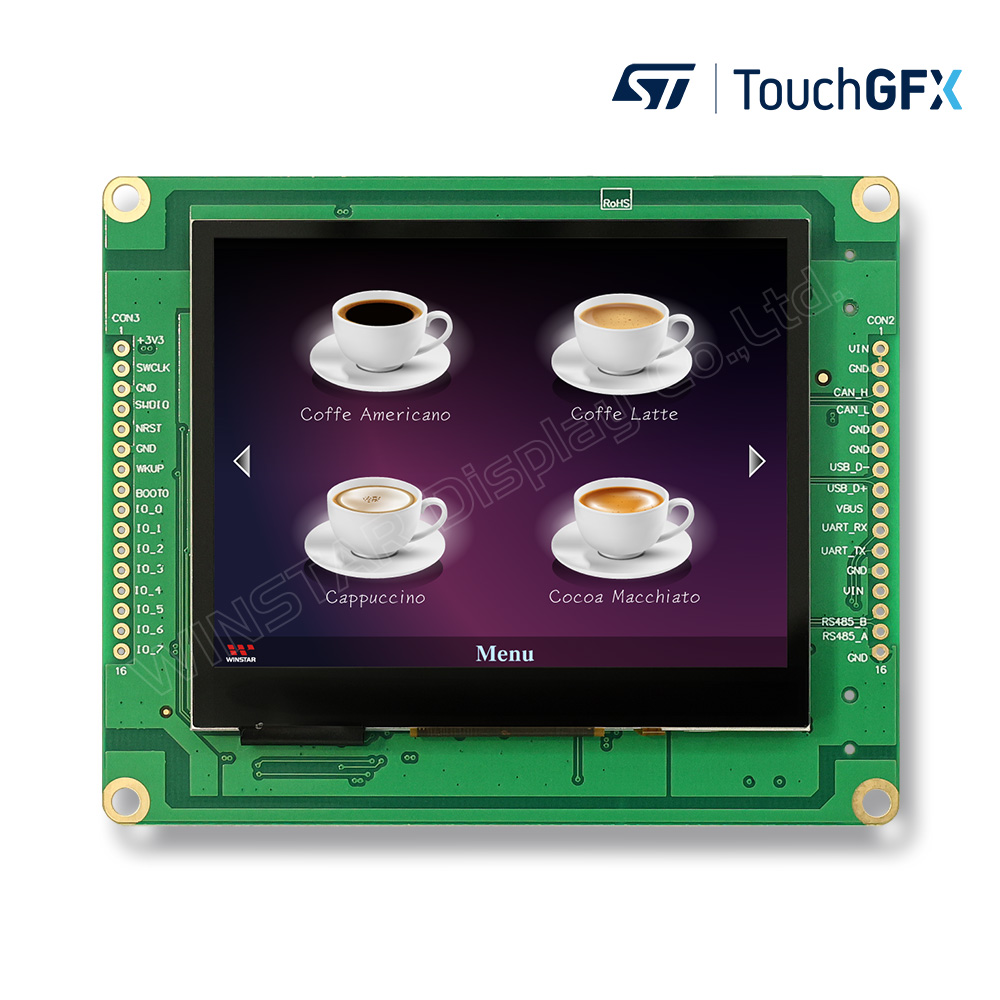

WINSTAR 3.5" UART スマートディスプレイ(モデル:WL0F00035000XGFAASA00)は、エンジニアや開発者向けに設計されており、先進の表示技術と使いやすい開発ツールを組み合わせて、さまざまなUIウィジェットを簡単に作成できるようにしています。
このスマートディスプレイは、標準のWINSTAR 3.5” TFT LCDモジュール WF35XTWACDNG0を搭載しています。IPSパネル技術を採用しており、視野角は広く(80/80/80/80度)、解像度は320×240ピクセル、さらに静電容量式タッチパネルを装備しています。この構成は、優れた表示品質を提供するだけでなく、ユーザーのインタラクション体験も向上させ、アプリケーションをより柔軟で便利にします。
埋め込みシステムを開発する場合でも、カスタムインターフェースを設計する場合でも、WINSTAR 3.5" UART スマートディスプレイは、アイデアや機能を迅速に実現するための信頼性の高いサポートを提供します。
購入前に無償に体験してみませんか。 WINSTAR GUI Builderアプリケーションをダウンロードしたいお方は気楽にお問い合わせください。
スマートディスプレイUARTシリーズは、STMicroelectronics(ST)のコントローラーを使用して設計されており、TouchGFXやSTM32CubeIDEなどのST開発ツールをサポートしています。GUIビルダーの他に、STツールを使用してWINSTAR Smart Displayモジュールを設計することもできます。
WINSTAR Smart Displayをご購入いただき、TouchGFXを使って開発したい場合は、当社のウェブサイトを通じてご連絡いただければ、初期コードを取得できます。
工業用の短距離アプリケーション(コーヒーメーカー、スマート家電、自動販売機など)に適しています。



| 項目 | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 5~28 | Vdc |
| 通信インタフェース | UART | -- |
| MCU | STM32F750 | N/A |
| フラッシュメモリサイズ | 16 | MB |
| SDRAM | 8 | MB |
| TFT対角線 | 3.5 | インチ |
| 解像度 | 320 × 3(RGB) × 240 | dots |

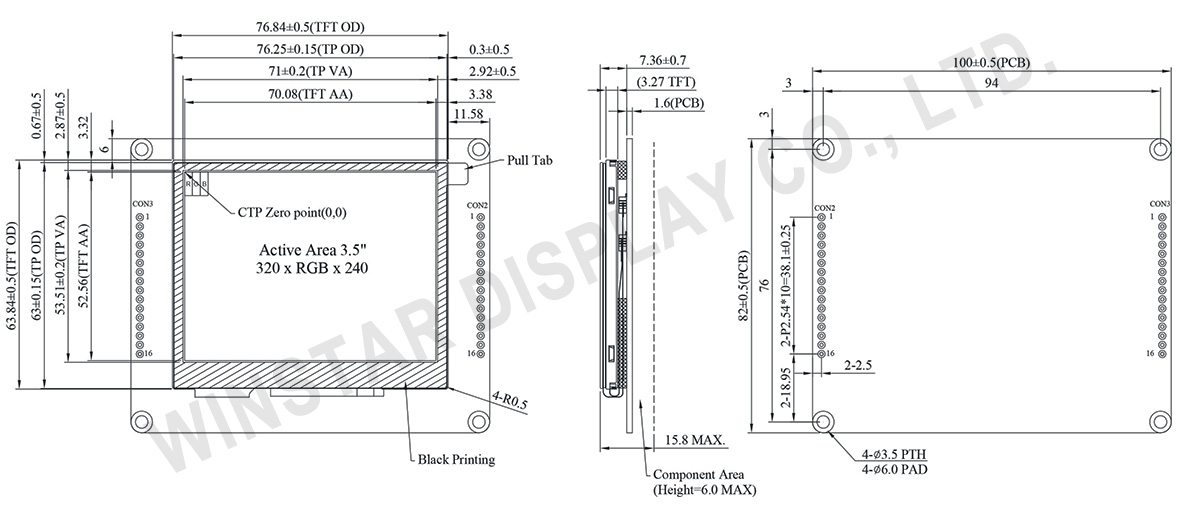

| モジュールサイズ | 100(W) × 82(H) × 13.2(D) | mm |
| 有効表示エリア | 70.08(W) × 52.56(H) | mm |
| ピクセルピッチ | 0.219 × 0.219 | mm |
| 輝度 | Min: 300; Typ: 400 | cd/m2 |
| LCD タイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視角 | 80/80/80/80 (IPS) | |
| アスペクト率 | 4:3 | |
| タッチパネル | 静電容量式タッチパネル(PCAP) | |
| 表面処理 | グレア | |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | - | +80 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VIN | 5 | 12 | 28 | V |
| 電源電流 | ICC | - | 150 | - | mA |
| I/O pin 電圧 | -- | -- | -- | 3.3 | V |
| 項目 | 説明 |
|---|---|
| LCM | WF35XTWACDNG0# |

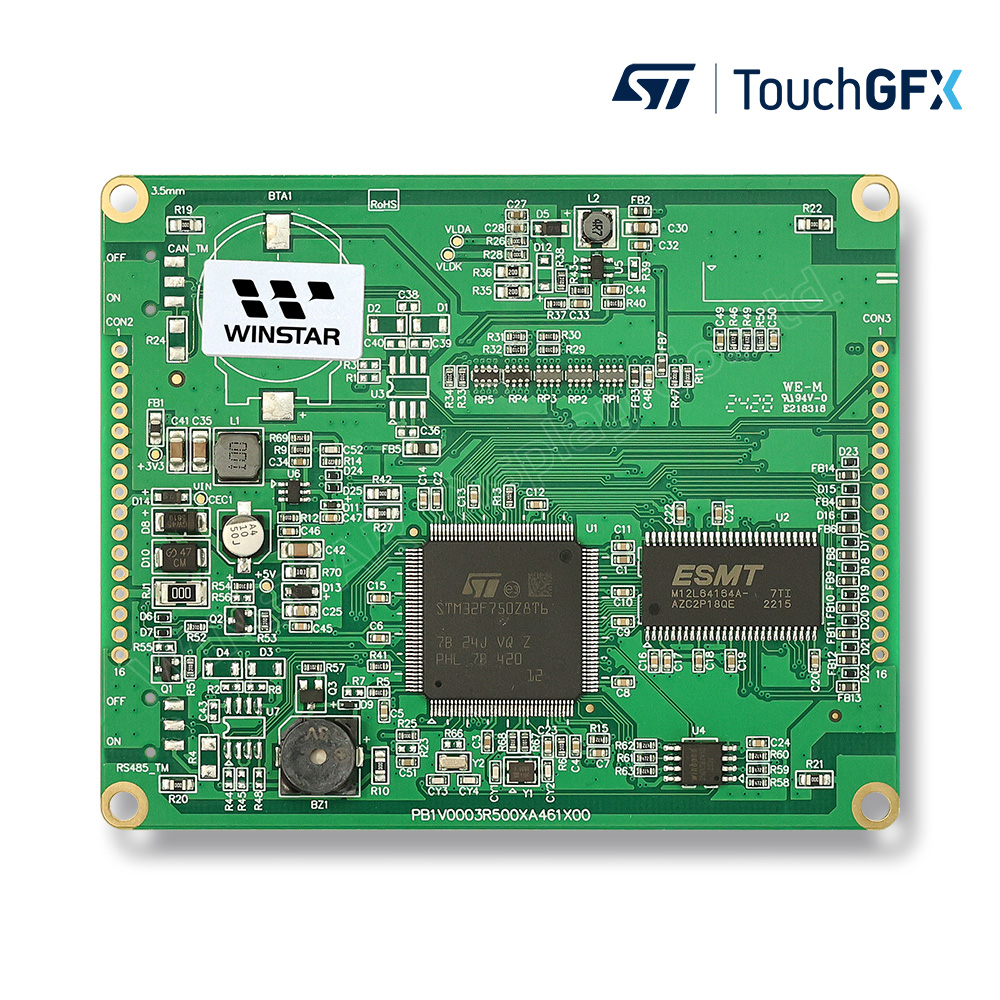

| PCBA | SV10003R500XA00N0101 |
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | VIN | Power +5V~28V | Input |
| 2 | GND | Power GND | -- |
| 3 | Reserve | - | - |
| 4 | Reserve | - | - |
| 5 | GND | Power supply GND input | GND |
| 6 | GND | Power supply GND input | GND |
| 7 | Reserve | - | - |
| 8 | Reserve | - | - |
| 9 | VBUS | Power supply 5V input | Input |
| 10 | UART_RX | UART RX interface | I/O |
| 11 | UART_TX | UART TX interface | I/O |
| 12 | GND | Power supply GND input | Input |
| 13 | VIN | Power supply 5V to 28V input | Input |
| 14 | Reserve | - | - |
| 15 | Reserve | - | - |
| 16 | GND | Power supply GND input | Input |
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | -- |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | Power GND | -- |
| 7 | WKUP | WKup,ADC,Timer,Event,I/O | Input |
| 8 | BOOT0 | Lo: Internal flash boot (Default) Hi: External flash boot |
Input |
| 9 | IO_0 | ADC,DAC,Timer,Event,I/O @3.3V | I/O |
| 10 | IO_1 | ADC,Timer,Event,I/O @3.3V | I/O |
| 11 | IO_2 | ADC,Timer,Event,I/O @3.3V | I/O |
| 12 | IO_3 | RST,Timer,Event,I/O @3.3V | I/O |
| 13 | IO_4 | RST,Timer,Event,I/O @3.3V | I/O |
| 14 | IO_5 | ADC,Timer,Event,I/O @3.3V | I/O |
| 15 | IO_6 | RST,Timer,Event,I/O @3.3V | I/O |
| 16 | IO_7 | RST,ADC,Event,I/O @3.3V | I/O |
@3.3V : I/O allow below 3.3V input, If exceeding 3.3V may cause MCU damage.
