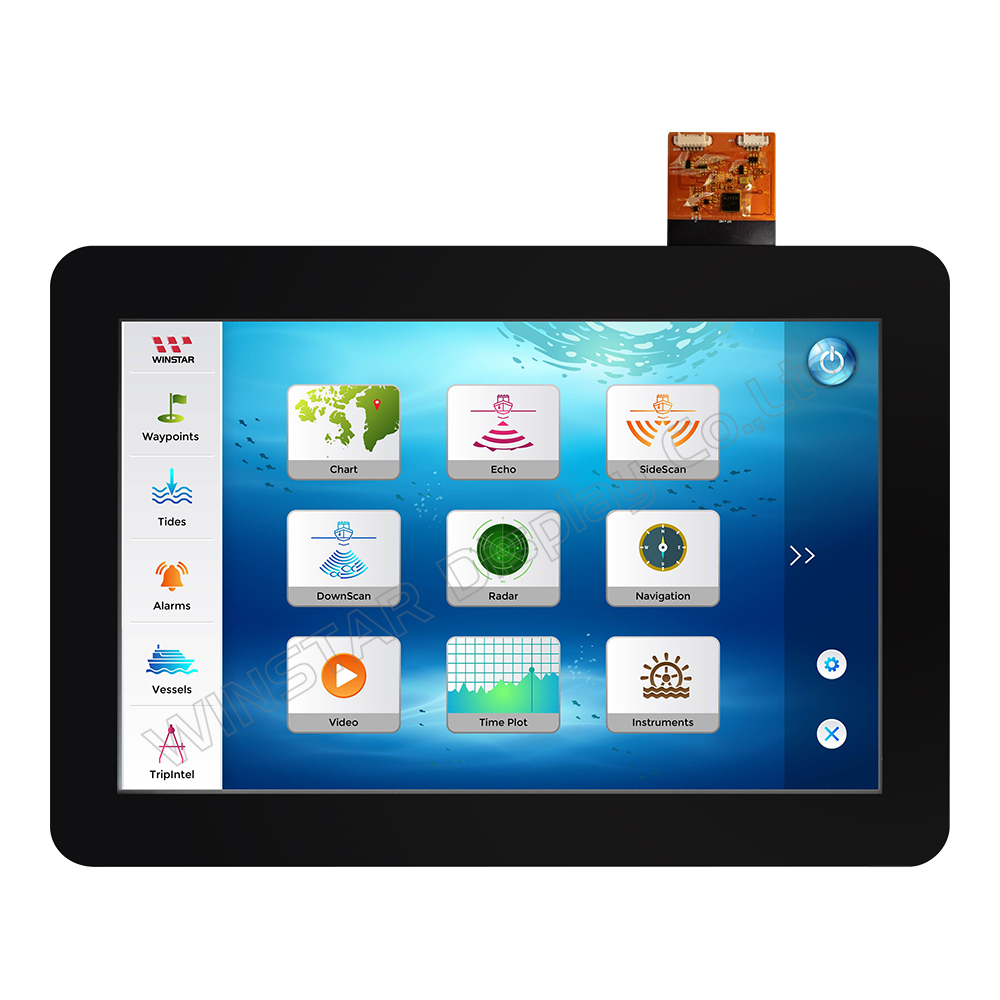

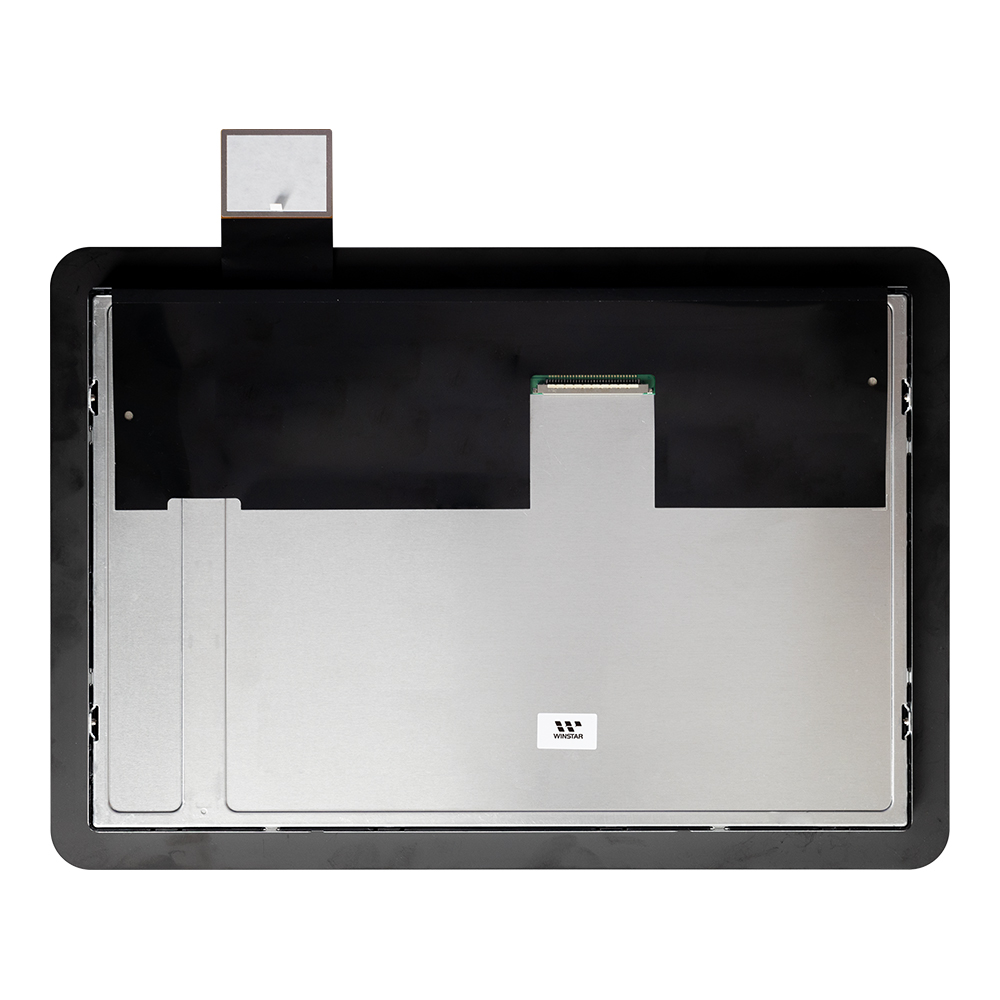

WF121BTXAPLNBA は解像度1280 x 800 ドットと投影型静電容量式タッチ パネル (PCAP) を備えた 12.1 インチ カラー TFT LCD モジュールです。ILI2132 IC を内蔵した PCAP タッチ パネルは10 ポイント タッチ機能をサポートします。この TFT ディスプレイにLVDS インターフェイスをサポートするように設計された EK77526AHI205A ドライバ IC が搭載されて、LVDS インターフェイス テクノロジーは、高速データ転送を必要とする TFT ディスプレイで人気が高まっております。 LVDS インターフェースは、低消費電力で高いデータ転送速度を提供し、低電圧電源との互換性、ノイズ低減、ノイズ抑制能力の向上、信頼性の高い信号転送などの利点を誇ります。
WF121BTXAPLNBA は IPS 技術を利用して広い視野角を実現して、アスペクト比 16:9 で全方向 (上下左右) に 89 度の標準値を提供して、コントラスト比は 1,000:1 (標準値)で、輝度は 300 nits (標準値) です。 LCD モジュールの電源電圧範囲は 3.0 V ~ 3.6 Vで、標準値が 3.3 V です。動作温度範囲は -20 °C ~ +70 °C、保管温度範囲は -20 °C ~ +70 °C です。 その仕様により、医療機器、魚群探知機、産業用監視装置、ホーム セキュリティ システム等、様々なアプリケーションに非常に適しております。
項目 | 仕様 | 単位 |
---|---|---|
サイズ | 12.1 | インチ |
ドットマトリックス(解像度) | 1280 x R.G.B. x 800 | dots |

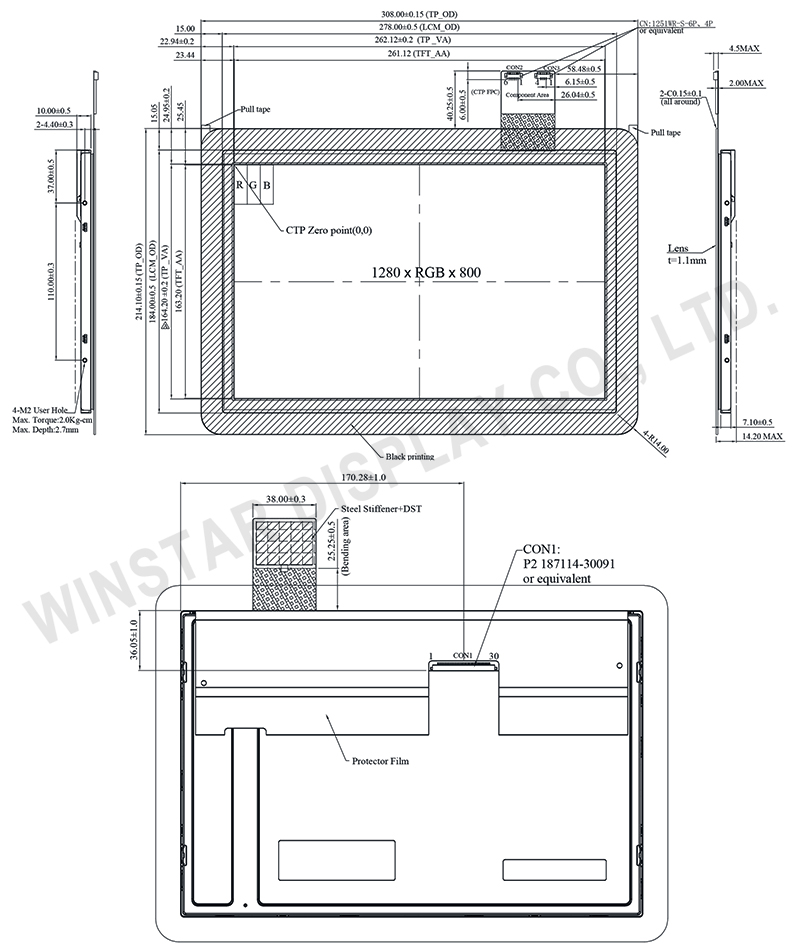

モジュールサイズ | 308.0 x 214.1 x 14.2 (MAX) | mm |
有効エリア (AA) | 261.12 x 163.2 | mm |
絵素ピッチ | 0.204 x 0.204 | mm |
LCDタイプ | TFT, 黒色, 透過型 | |
視野角度 | 89/89/89/89 | |
TFT インターフェイス | LVDS | |
TFT ドライバIC | EK77526AHI205A | |
アスペクト率 | 16:9 | |
バックライトタイプ | LED, 白色 | |
PCAP ドライバIC | ILI2132 | |
PCAP 解像度 | 16384*16384 | |
PCAP インターフェイス | USB (I2C available) | |
PCAP FW バージョン | 0x07.0x00.0x00.0x00.0x02.0x00.0x00.0x00 | |
タッチパネル | 静電容量タッチパネル(PCAP) | |
表面処理 | グレア |
項目 | 記号 | 最小值 | 典型值 | 最大值 | 単位 |
---|---|---|---|---|---|
動作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -20 | - | +70 | ℃ |
パラメーター | 記号 | 標準値 | 単位 | |||
---|---|---|---|---|---|---|
最小值 | 典型值 | 最大值 | ||||
Power Supply Voltage | Vcc | 3.0 | 3.3 | 3.6 | V | |
Permissive Ripple Voltage | VRP | - | 50 | - | mV | |
Rush Current | IRUSH | 1.5 | A | |||
Initial Stage Current | IIS | - | - | 1.0 | A | |
Power Supply Current | White | - - |
- | 530 | 675 | mA |
Black | - | 350 | 430 | mA | ||
LVDS Differential Input High Threshold | VTH(LVDS) | +100 | - | - | mV | |
LVDS Differential Input Low Threshold | VTL(LVDS) | - | - | -100 | mV | |
LVDS Common Mode Voltage | VCM | 1.125 | 1.2 | 1.375 | V | |
LVDS Differential Input Voltage | |VID| | 100 | - | 600 | mV | |
Terminating Resistor | RT | - | 100 | - | Ohm | |
Supply CTP | VDDT(3.3V) | 3.0 | 3.3 | 3.6 | V | |
IDDT(3.3V) | - | 85 | 130 | mA | ||
VDDT(5V) | - | 5.0 | - | V | ||
IDDT(5V) | - | 90 | 135 | mA |
Pin No. | 記号 | 説明 |
---|---|---|
1 | 12V | LED power |
2 | 12V | LED power |
3 | 12V | LED power |
4 | 12V | LED power |
5 | ENLED | Enable pin |
6 | Dimming | Backlight Adjust |
7 | NC | No connection |
8 | NC | No connection |
9 | VCC | Power supply: +3.3V |
10 | VCC | Power supply: +3.3V |
11 | GND | Ground |
12 | GND | Ground |
13 | RX0- | Negative transmission data of pixel 0 |
14 | RX0+ | Positive transmission data of pixel 0 |
15 | GND | Ground |
16 | RX1- | Negative transmission data of pixel 1 |
17 | RX1+ | Positive transmission data of pixel 1 |
18 | GND | Ground |
19 | RX2- | Negative transmission data of pixel 2 |
20 | RX2+ | Positive transmission data of pixel 2 |
21 | GND | Ground |
22 | RXCLK- | Negative of clock |
23 | RXCLK+ | Positive of clock |
24 | GND | Ground |
25 | RX3- | Negative transmission data of pixel 3 |
26 | RX3+ | Positive transmission data of pixel 3 |
27 | GND | Ground |
28 | SEL6/8 | LVDS 6/8 bit select function control, |
Low or NC → 6 bit Input Mode | ||
High → 8bit Input Mode | ||
29 | GND | Ground |
30 | NC | No connection |
Pin | 記号 | 説明 |
---|---|---|
1 | VDDT(3.3V) | Power supply |
2 | SDA | I2C data input and output |
3 | SCL | I2C clock inputI2C clock input |
4 | RST | External Reset, Low is active |
5 | INT | External interrupt to the host |
6 | VSS | Ground for analog circuit |
Pin | 記号 | 説明 |
---|---|---|
1 | VDDT(5V) | Power supply |
2 | D- | Data - |
3 | D+ | Data + |
4 | VSS | System ground |
