製品情報

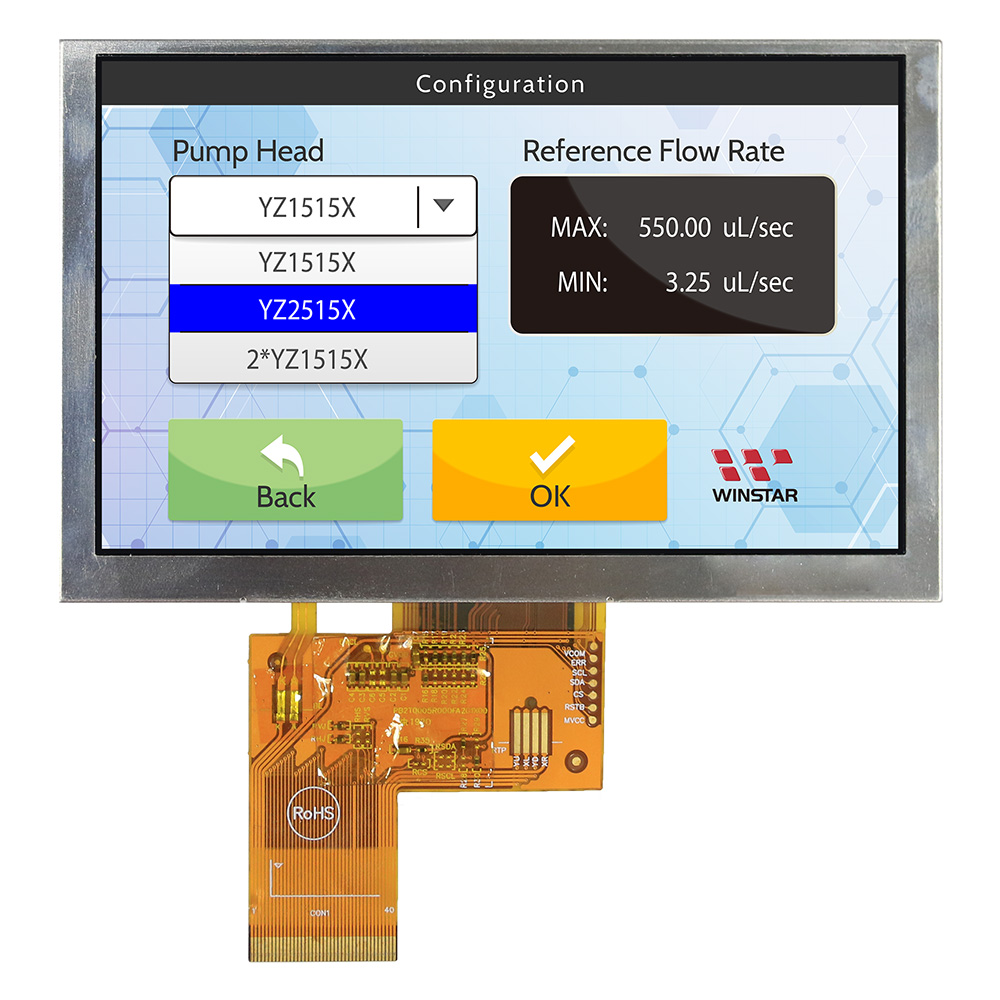

WF50Fは5 インチランドスケープタイプのIPS TFT LCD モジュールです。 解像度は 800x480 です。ST7262 ドライバ ICを内蔵し、24 bit RGB インターフェースをサポート致します。コントラスト比 は1000 (標準値)です。 WF50FSWAGDNN0 は高輝度バージョンで、輝度は1000 ニット (標準値) です。抵抗膜方式タッチパネル（RTP）と投影型静電容量式タッチパネル(PCAP)の搭載は可能です。
この5インチ IPS TFT は左 :80 / 右 :80 / 上 :80 / 下 :80 度 (標準値)の広視野角という利点を持つIPS（面内スイッチング）パネルを搭載しております。WF50Fの電源電圧範囲は 3.1 ~3.6Vです。 画面アスペクト比は5:3で、 ノーマリ・ブラック、透過型LCDタイプで、パネルの表面はアンチグレア処理です。 操作温度範囲は -30℃ ～ +80℃ で、 保存温度範囲は -30℃ ～ +80℃です。

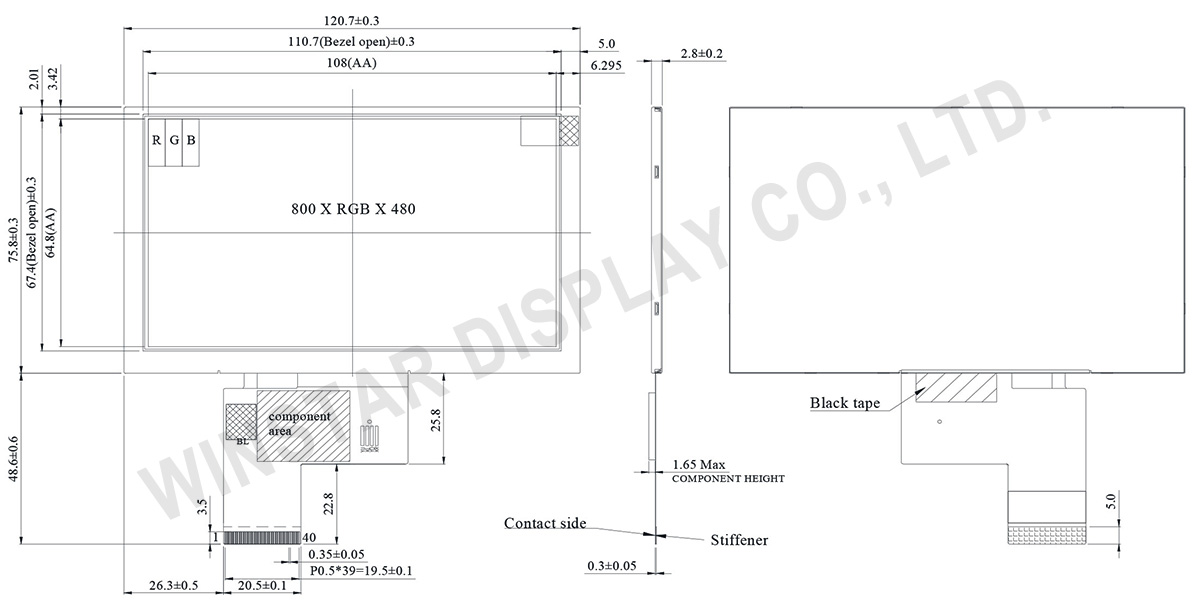

外形図
製品仕様
ピン功能定義
LCM PIN 定義
FPC Connector is used for the module electronics interface.| Pin | 記号 | 功能定義 |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 5 | インチ |
| ドットマトリックス(解像度) | 800 × 3(RGB) × 480 | dots |
| モジュールサイズ | 120.7(W) × 75.8(H) × 2.8(D) | mm |
| 有効エリア | 108(W) × 64.8 (H) | mm |
| ドットピッチ | 0.135(W) × 0.135(H) | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 | |
| 画面アスペクト比 | 5:3 | |
| TFT ドライバIC | ST7262 或いは互換性IC | |
| TFT インターフェイス | 24 bit R.G.B. | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 抵抗膜式タッチパネル | タッチパネル無し | |
| 表面処理 | 防眩 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VDD | 3.1 | 3.3 | 3.6 | V |
| 駆動電流(Black) | IDD | - | 65 | 97.5 | mA |
| ロジック高レベル入力電圧 | VIH | 0.7 VDD | - | VDD | V |
| ロジック低レベル入力電圧 | VIL | 0 | - | 0.3 VDD | |
