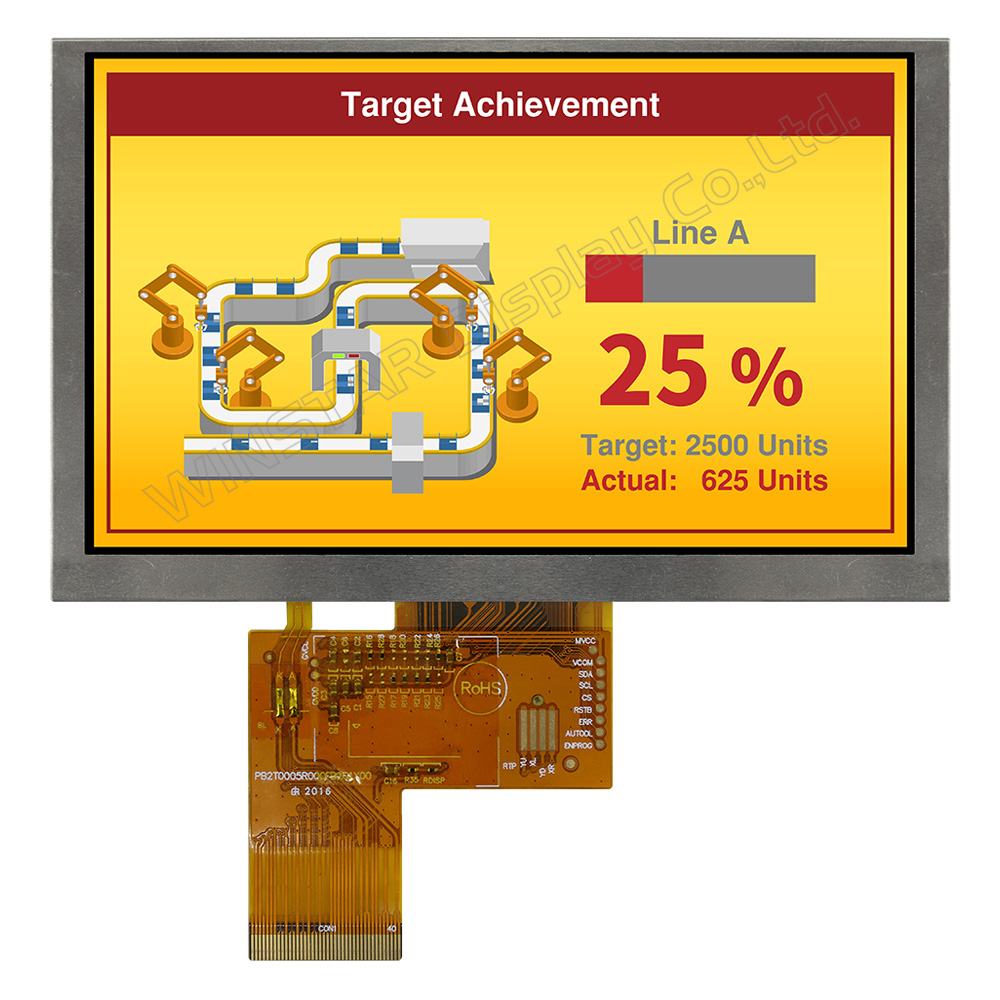

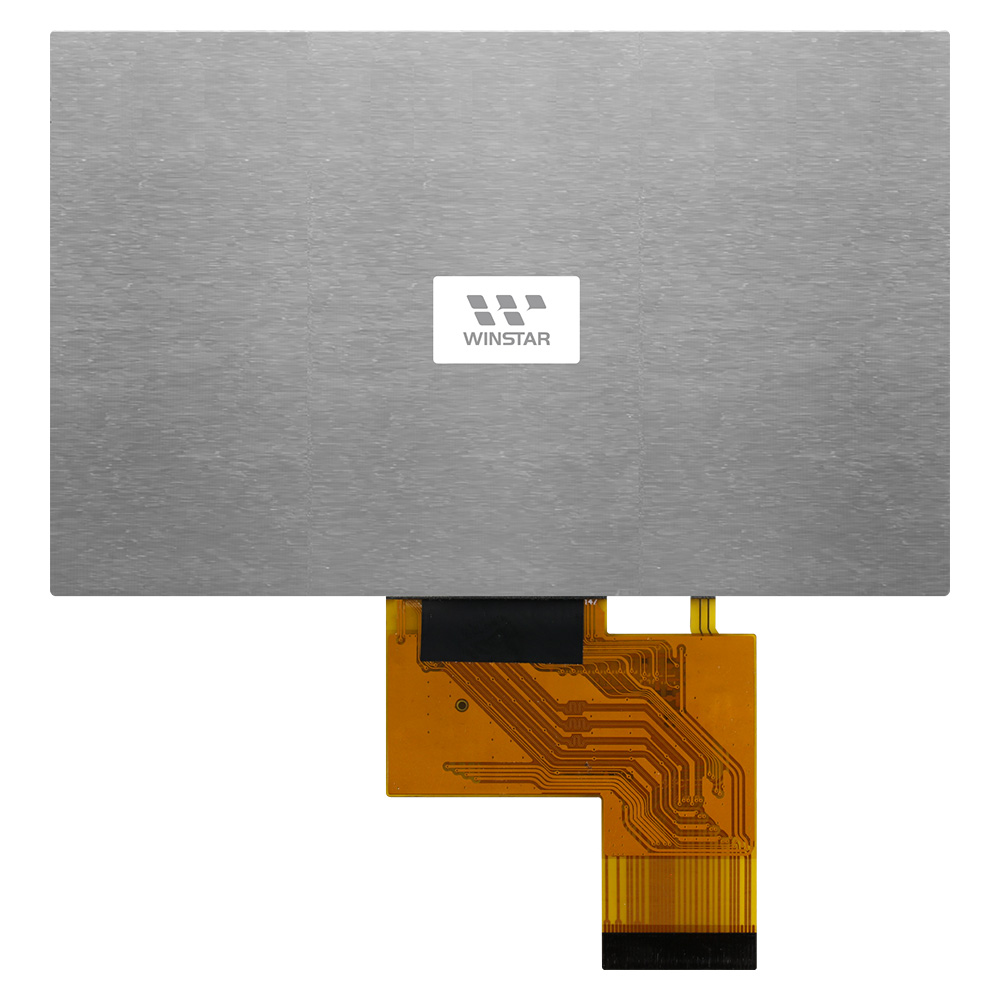

WF50FTWAGLNN0は、解像度800x480ピクセルの5インチIPS TFT LCDモジュールで、ランドスケープ方向で表示されます。モジュールはST7262ドライバーICを搭載しており、LVDSインターフェース（デフォルトのVESA標準）をサポートしています。コントラスト比は1000:1（典型値）で、輝度は500ニット（典型値）です。RGBインターフェースが必要な場合は、WF50FTWAGDNN0モデルをご検討ください。
この5インチIPS TFTディスプレイは、TN TFTディスプレイと比較して広い視野角を提供し、視野角は左80°、右80°、上80°、下80°（典型値）です。WF50FTWAGLNN0の供給電圧は3.1Vから3.6Vの範囲で、典型値は3.3Vです。アスペクト比は5:3で、通常は黒色で透過型LCDタイプのアンチグレア表面ガラスを特徴としています。モジュールは-30°Cから+80°Cの広い温度範囲で動作し、-30°Cから+80°Cの間で保管できます。
さらに、WF50Fシリーズは、異なるアプリケーションニーズに対応するために、オプションで抵抗膜タッチパネルおよび投影型静電容量タッチパネルのバージョンを提供しています。

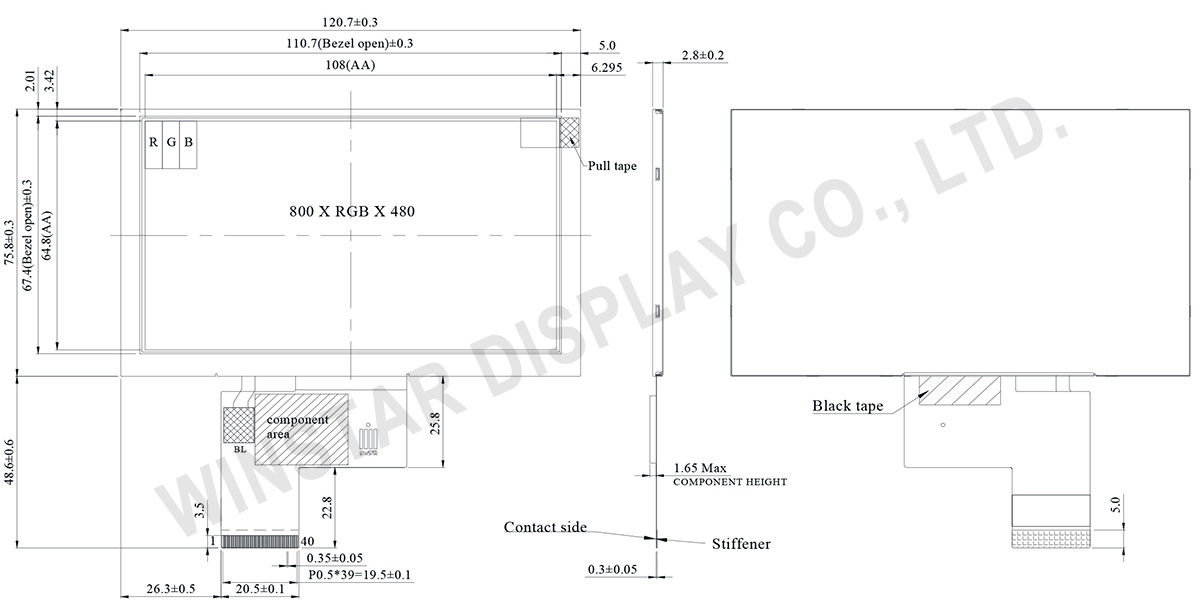

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 5.0 | インチ |
| ドットマトリックス(解像度) | 800 × 3(RGB) × 480 | dots |
| モジュールサイズ | 120.7(W) × 75.8(H) × 2.8 | mm |
| 有効エリア | 108(W) × 64.8 (H) | mm |
| ドットピッチ | 0.135(W) × 0.135(H) | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 | |
| 画面アスペクト比 | 5:3 | |
| ドライバIC | ST7262 或いは互換性IC | |
| インターフェイス | LVDS | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 抵抗膜式タッチパネル | タッチパネル無し | |
| 表面処理 | 防眩 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
典型動作条件
| 項目 | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VCC | 3.1 | 3.3 | 3.6 | V |
| 電源電圧 | VCCI | 3.1 | 3.3 | 3.6 | V |
| 驱动電流 (黒色) | ICC | - | 67.6 | 102 | mA |
ピン功能定義
LCM PIN 定義
FPC Connector is used for the module electronics interface.
| Pin | 記号 | 功能定義 |
|---|---|---|
| 1 | NC | No connection |
| 2 | VCC | Power voltage |
| 3 | VCCI | Power supply for digital I/O pins. |
| 4 | NC | No connection |
| 5 | GRB | Global reset pin. When GRB is “L”, internal initialization procedure is executed |
| 6 | DISP | Display on/off |
| 7 | GND | Power Ground |
| 8 | RXIN0- | LVDS input lane: RX0-/ RX0+ (RX0N/RX0P) |
| 9 | RXIN0+ | |
| 10 | GND | Power Ground |
| 11 | RXIN1- | LVDS input lane: RX1-/ RX1+(RX1N/RX1P) |
| 12 | RXIN1+ | |
| 13 | GND | Power Ground |
| 14 | RXIN2- | LVDS input lane: RX2-/ RX2+(RX2N/RX2P) |
| 15 | RXIN2+ | |
| 16 | GND | Power Ground |
| 17 | RXCLKIN- | LVDS input lane, detail pin define please refer to LVDS Input Pin Mapping Table. (DCLKN/ DCLKP) |
| 18 | RXCLKIN+ | |
| 19 | GND | Power Ground |
| 20 | RXIN3- | LVDS input lane: RX3-/ RX3+(RX3N/RX3P) |
| 21 | RXIN3+ | |
| 22 | GND | Power Ground |
| 23-24 | NC | No connection |
| 25 | FMT | FMT sets LVDS data format. L : VESA Mode (Default) H : JEIDA Mode |
| 26-27 | NC | No connection |
| 28 | SELB | SELB LVDS 3- / 4- lane. L : 3-lane H : 4-lane(Default) |
| 29 | NC | No connection |
| 30 | GND | Power Ground |
| 31-32 | VLED- | Power for LED backlight (Cathode) |
| 33 | L/R | Horizontal scan direction control pin. L : From right to left. H : From left to right.(Default) |
| 34 | U/D | Vertical scan direction control pin. L : From down to up. H : From up to down. (Default) |
| 35 | NC | No connection |
| 36-37 | GND | Power Ground |
| 38 | NC | No connection |
| 39-40 | VLED+ | Power for LED backlight (Anode) |
