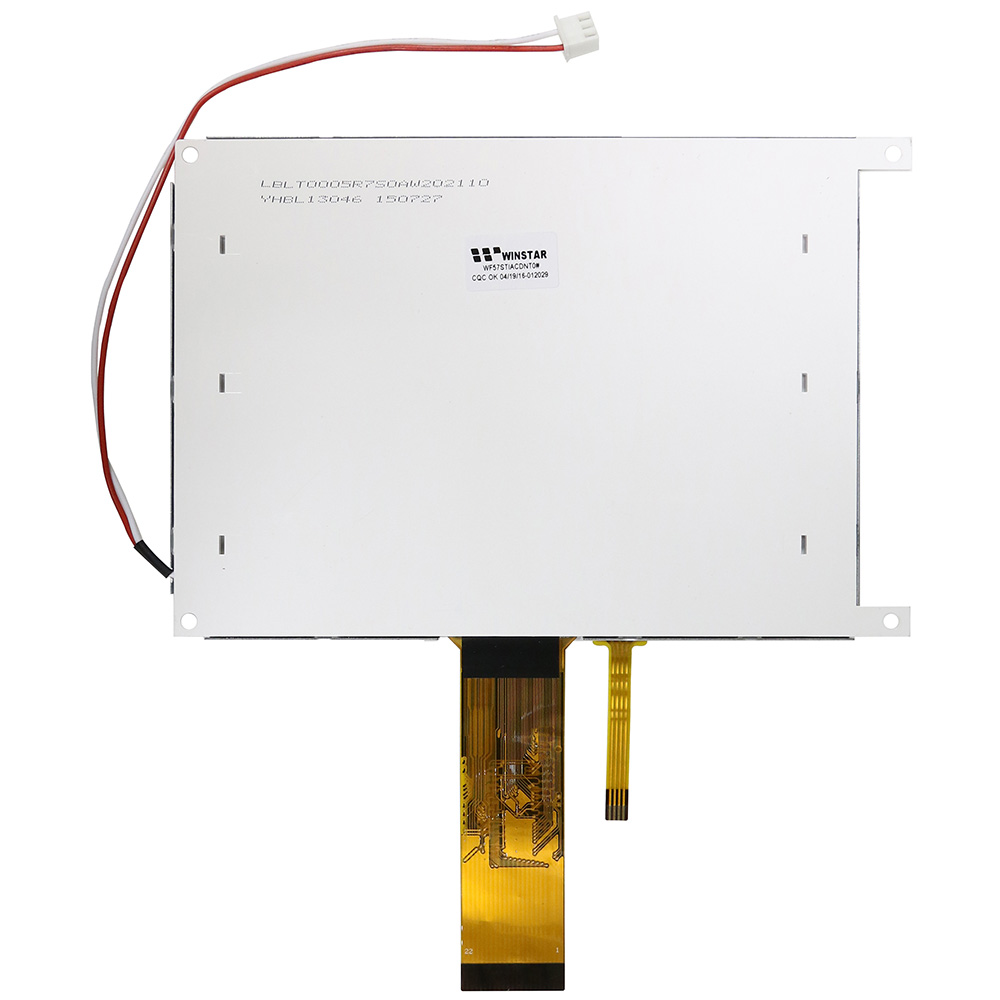

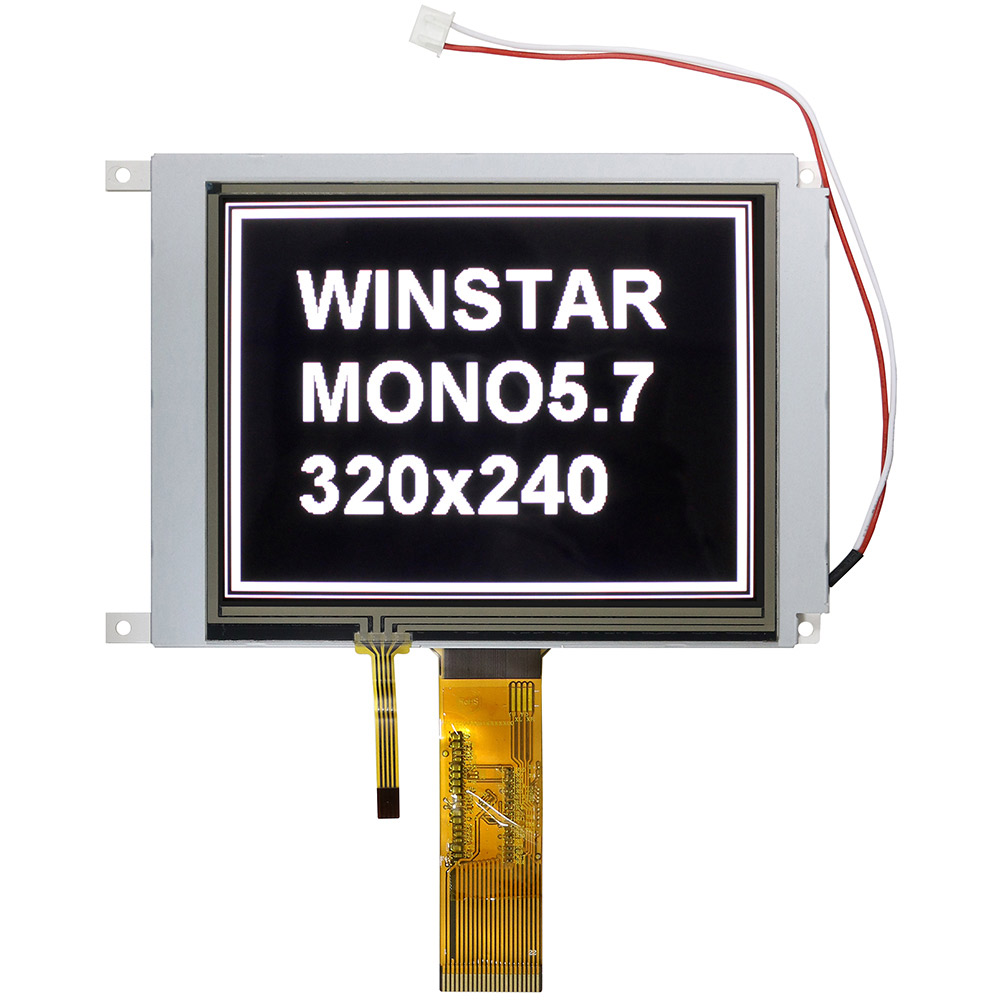

5.7インチ抵抗式タッチパネルモノクロ液晶

型番 WF57STIACDNT0

►白黒液晶 モノクロTFT
►サイズ: 5.7インチ
►解像度: 320 x 240 dots
►視野角: 12H
►インターフェイス: MCU
►駆動IC: ST7511
►コントロールボード: 無
►輝度(cd/m2): 700 (高輝度TFT)
►スルーホールフレーム: 有
►タッチパネル: 抵抗式タッチパネル (RTP)

製品情報

ウィンスター WF57Sは5.7インチの320 x 240 QVGA 抵抗式タッチパネルモノクロ液晶です。外形寸法は 160 x 109 x 7 mm (COG構造)で、有効表示エリア(Active area)は115.2 x 86.4 mmです。TN ポジディップの LCDを使用するモノクロ製品ですが、ハイコントラスト(800:1)、高輝度1000 cd/m2 と短い反応時間が表現できます。要するに、モノクロTFT は伝統的なモノクロLCDモジュールよりコントラスト、輝度、反応時間といった表現力が 優れております。

この製品はコントローラーボードがなくても MCUで駆動できます。 客先の設定によって2、 4或いは16 階調グレースケールに対応できます。液晶ドライバーは複数の通信モード: 3線或いは4線式のシリアル、8080或いは6800モードとフルコンパチする 8ビットのパラレルをサポートしております。客先はご自分のニーズに応じて最適な通信モードを採用できます。そして、スリープモードの使用も可能です。他のお問い合わせがあれば担当の窓口にご相談ください。

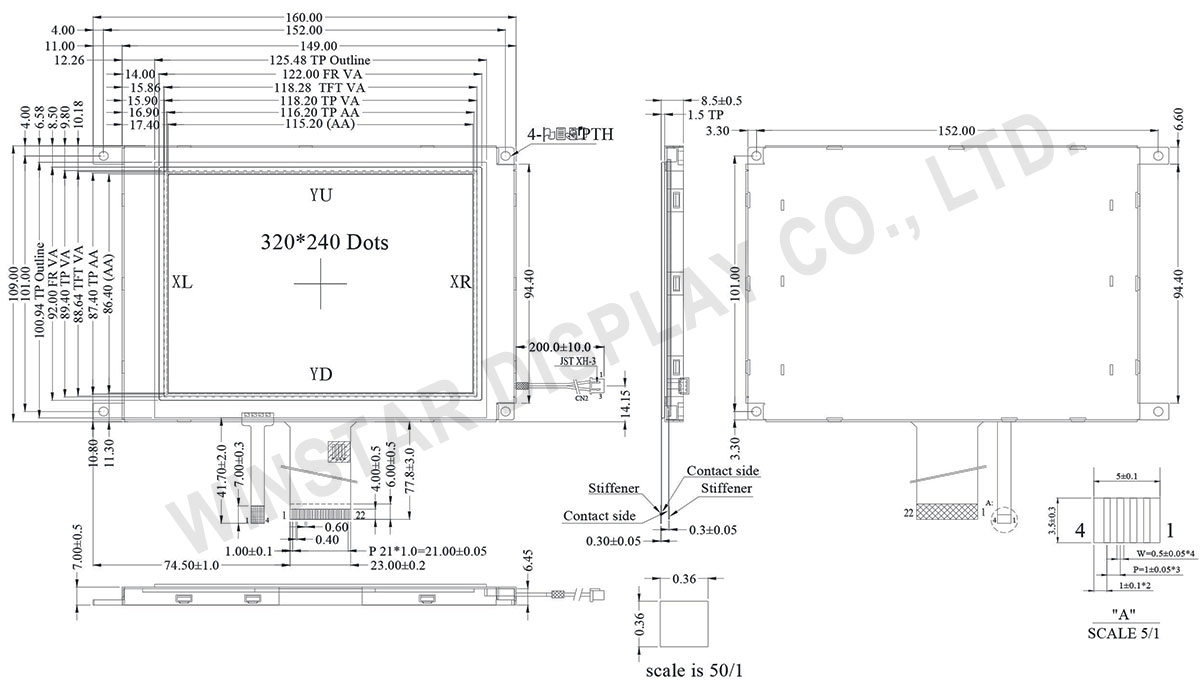

外形図

Winstar 5.7 inch TFT Monochrome - WF57STIACDNT0

製品仕様

ピン功能定義

Pin No. 記号 説明
1 GND System ground
2 VDD Power Supply : +3.3V
3 NC No connect
4 A0 Data/Command select
5 /WR(R/W) Write strobe signal
6 /RD(E) Read strobe signal
7~14 DB0~DB7 Data bus
15 /CS Chip select
16 /RESET(RSTB) Hardware reset
17~18 IF0~IF1 Mode select
19~22 NC No connect

規格説明

項目 仕様 単位
表示サイズ(対角線) 5.7 インチ
ドットマトリクス(解像度) 320 x 240 dots
モジュールサイズ 160.0 x 109.0 x 8.5 mm
有効エリア 115.2 x 86.4 mm
ドットピッチ 0.36 x 0.36 mm
LCDタイプ TFT・ポジ表示・透過型
視野角 12時方向
グレースケール反転 6時方向
Gray Scale 16 Gray scale (4BPP)/ 4 Gray scale (2BPP)/ 2 Gray scale (1BPP)
駆動IC ST7511U
バックライトタイプ LED・ノーマリ・ホワイト(Normally White)
タッチパネルタイプ 抵抗膜方式タッチパネル(RTP)
表面 防眩

最大绝对额定值

项目 符号 最小值 典型值 最大值 单位
動作温度 TOP -20 +70
保存温度 TST -30 +80

电气特性

项目 符号 条件 最小值 典型值 最大值 单位
LCM電源電圧 VDD 3.0 3.3 3.6 V
LCM電源電流 IDD 20 30 mA
消費電力 66 108 mW
