5.7 inç Dirençli Dokunmatik Monokrom TFT Ekran

Model No. WF57STIACDNT0

►Boyut : 5.7 inç
►Çözünürlük : 320x240 dot
►Görünüm yönü : 12H
►Ara yüz : MCU
►Sürücü Entegresi : ST7511
►Kontrol Kartı : Hayır
►Parlaklık(cd/m2) : 700
►Delikli Çerçeve : Yes
►Dokunmatik Ekran : Dirençli Dokunmatik Panel (RTP)

Açıklama

WINSTAR WF57S modeli, 5.7 inç boyutunda ve 320x240 çözünürlüğe sahip monokrom bir TFT ekrandır. Ekranın dış boyutları 160 x 109 x 7 mm’dir (COG yapısı) ve aktif alanı 115.2 x 86.4 mm’dir. Bu model, kullanıcı etkileşimli uygulamalar için uygun hale getiren Rezistif Dokunmatik Panel (RTP) ile donatılmıştır. Önemli olan, bu modelin TN pozitif LCD içeren monokrom bir TFT olması, ancak aktif matris TFT teknolojisinin uygulanması sayesinde yüksek kontrast (800:1), yüksek parlaklık (1000 cd/m2) ve kısa tepki süreleri sunmasıdır. Kısacası, monokrom TFT ekranın performansı, kontrast, parlaklık ve tepki süresi açısından geleneksel monokrom LCD modüllerden çok daha iyidir.

Bu ekranın MCU kontrolü için harici bir kontrol kartına ihtiyacı yoktur. Ekran, ayarlara bağlı olarak 2, 4 veya 16 gri tonlamasında çalışabilir. Ekran sürücüsü birden fazla iletişim modunu destekler: 3 veya 4 hatlı seri arayüz ve 8080 veya 6800 ailesiyle uyumlu 8 bitlik paralel arayüz. Kullanıcı, cihaz sistemini kontrol etmek için uygun arayüzü seçerek istediği modu belirleyebilir. Ayrıca, ekran belleğindeki içeriği silmeden uyku moduna alınabilme özelliğinden de bahsetmek gerekir.

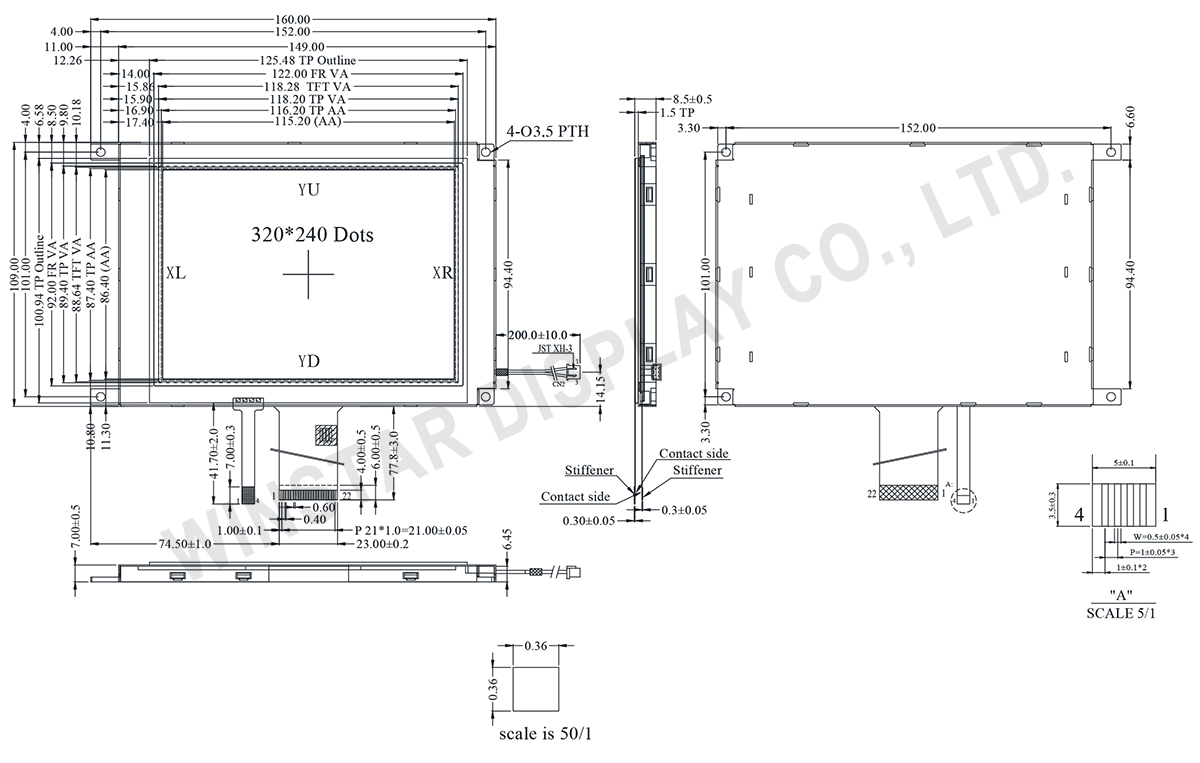

ÇIZIM

Winstar 5.7 inch TFT Monochrome - WF57STIACDNT0

AYRINTILAR

Genel Özellikler

Kalem Ölçü Birim
Boyut 5.7 inç
Nokta Matrisi 320 x 240 dots
Modül ölçüleri 160.0 x 109.0 x 8.5 mm
Aktif alan 115.2 x 86.4 mm
Nokta sıklığı 0.36 x 0.36 mm
LCD Tipi TFT, Pozitif, İletici
Görünüm yönü 12 o'clock
Gri Ölçekli Evirme Yönü 6 o'clock
Gray scale 16 Gray scale (4BPP)/ 4 Gray scale (2BPP)/ 2 Gray scale (1BPP)
Sürücü Entegresi ST7511U
Backlight Tipi LED, Beyaz
Dokunmatik Ekran Dirençli Dokunmatik Panel (RTP)
Yüzey Anti-parlama

Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Çalışma Sıcaklığı TOP -20 +70
Saklama Sıcaklığı TST -30 +80

Elektronik Özellikleri

Kalem Sembol Durum Minumum Deger Tipik Deger Maksimum Deger Birim
Supply Voltage For LCM VDD 3.0 3.3 3.6 V
Supply Current For LCM IDD 20 30 mA
Power Consumption 66 108 mW

Ara yüz

Pin Sembol Fonksiyon
1 GND System ground
2 VDD Power Supply : +3.3V
3 NC No connect
4 A0 Data/Command select
5 /WR(R/W) Write strobe signal
6 /RD(E) Read strobe signal
7~14 DB0~DB7 Data bus
15 /CS Chip select
16 /RESET(RSTB) Hardware reset
17~18 IF0~IF1 Mode select
19~22 NC No connect
