製品情報
Winstar 抵抗膜タッチパネル TFTカラー液晶

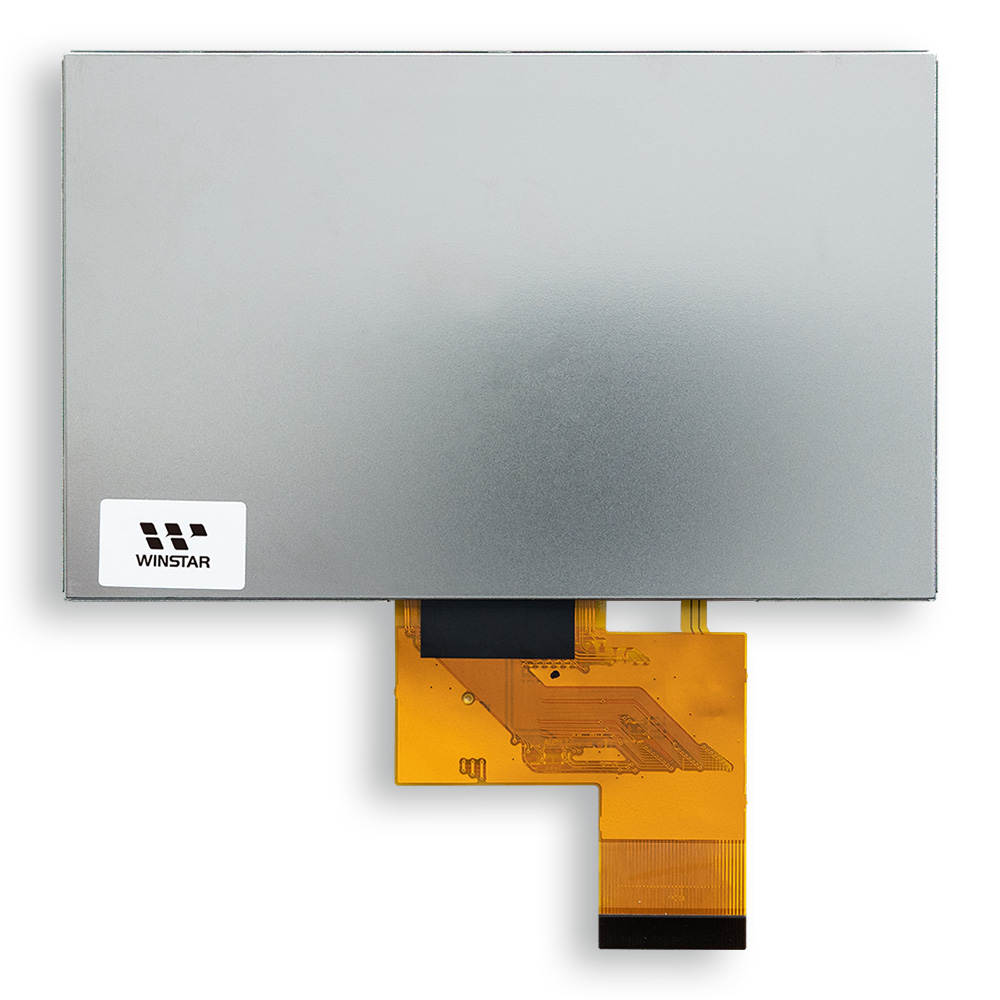

WF50FTYAGDNT0は、リフレクティブタッチパネル（RTP）を備えた5インチのIPS TFT-LCDモジュールです。解像度は800x480ピクセルで、アスペクト比は5:3、輝度は350ニット（典型的な値）、コントラスト比は1000:1です。ディスプレイの外形寸法は120.7 x 75.8 mmで、有効表示領域（AAサイズ）は108.0 x 64.80 mmです。
リフレクティブタッチパネルを搭載したこのTFTモジュールはIPSディスプレイ技術を使用し、広い視野角を提供します（左：80 / 右：80 / 上：80 / 下：80度）。モジュールにはST7262 ICが組み込まれており、24ビットRGBインターフェースをサポートしています。
アンチグレア表面を備えたTFTパネルは、光の反射を効果的に減少させ、明るい環境での視認性を向上させ、光源からの反射やまぶしさを最小限に抑えます。これにより、目の疲労が軽減され、表示パフォーマンスが向上し、コンテンツがはっきりと見えるようになります。
WF50FTYAGDNT0は-20℃から+70℃の温度範囲で動作し、-30℃から+80℃の範囲で保存できます。電源電圧は3.1Vから3.6Vの範囲で、典型的な値は3.3Vです。
5インチのタッチスクリーンTFTディスプレイは、ダッシュカメラ、携帯医療機器、携帯計測器やテスト機器など、さまざまなアプリケーションに適しています。また、デジタルフォトフレームや小型エンターテインメントシステムなどの家庭用電子機器にも適しています。

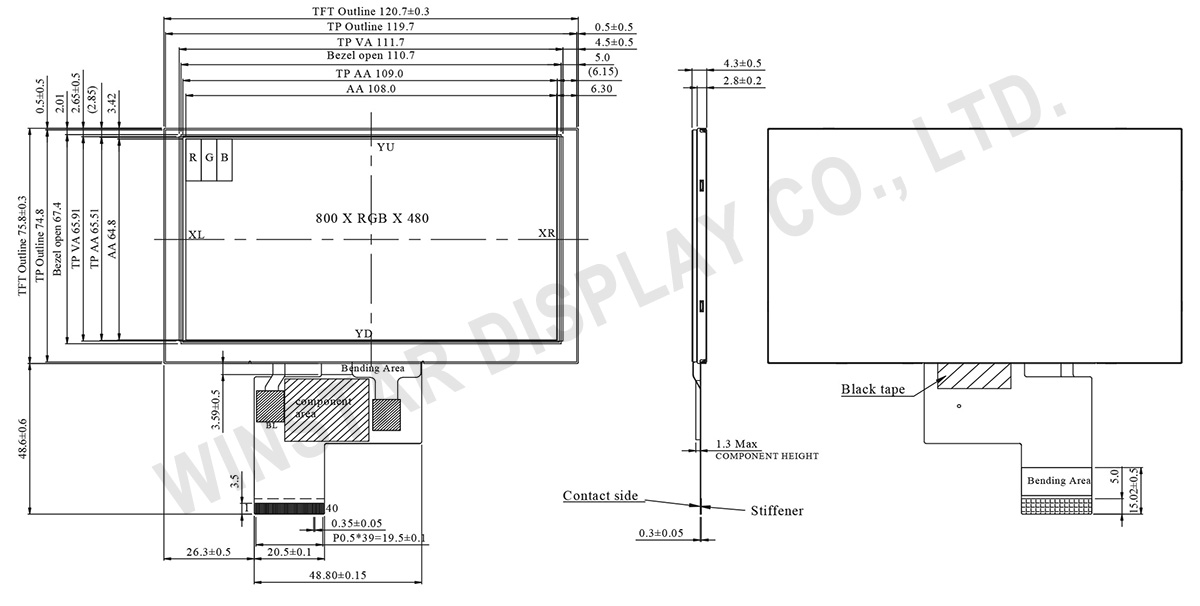

外形図
製品仕様
ピン功能定義
LCM PIN 定義
FPC Connector is used for the module electronics interface.
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | XR | Right electrode |
| 38 | YD | Down electrode |
| 39 | XL | Left electrode |
| 40 | YU | Top electrode |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5 インチ TFT | |
| ドットマトリクス(解像度) | 800 × RGB × 480 | dots |
| モジュールサイズ | 120.7(W) × 75.8(H) × 4.3(D) | mm |
| 有効エリア | 108 (W) × 64.8(H) | mm |
| ドットピッチ | 0.135(W) × 0.135(H) | mm |
| LCDタイプ | TFT・ノーマルブラック・ 透過型 | |
| 視野角 | 80/80/80/80 | |
| アスペクト率 | 5:3 | |
| 駆動IC | ST7262 | |
| インターフェイス | 24 bit R.G.B. | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| タッチパネルタイプ | 抵抗膜方式タッチパネル | |
| 表面 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | - | +70 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
電気特性
| 項目 | 記号 | 値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VDD | 3.1 | 3.3 | 3.6 | V |
| 駆動電流(Black) | IDD | - | 65 | 97.5 | mA |
| ハイレベル出力電圧 | VIH | 0.7 VDD | - | VDD | V |
| ローレベル出力電圧 | VIL | 0 | - | 0.3 VDD | V |
