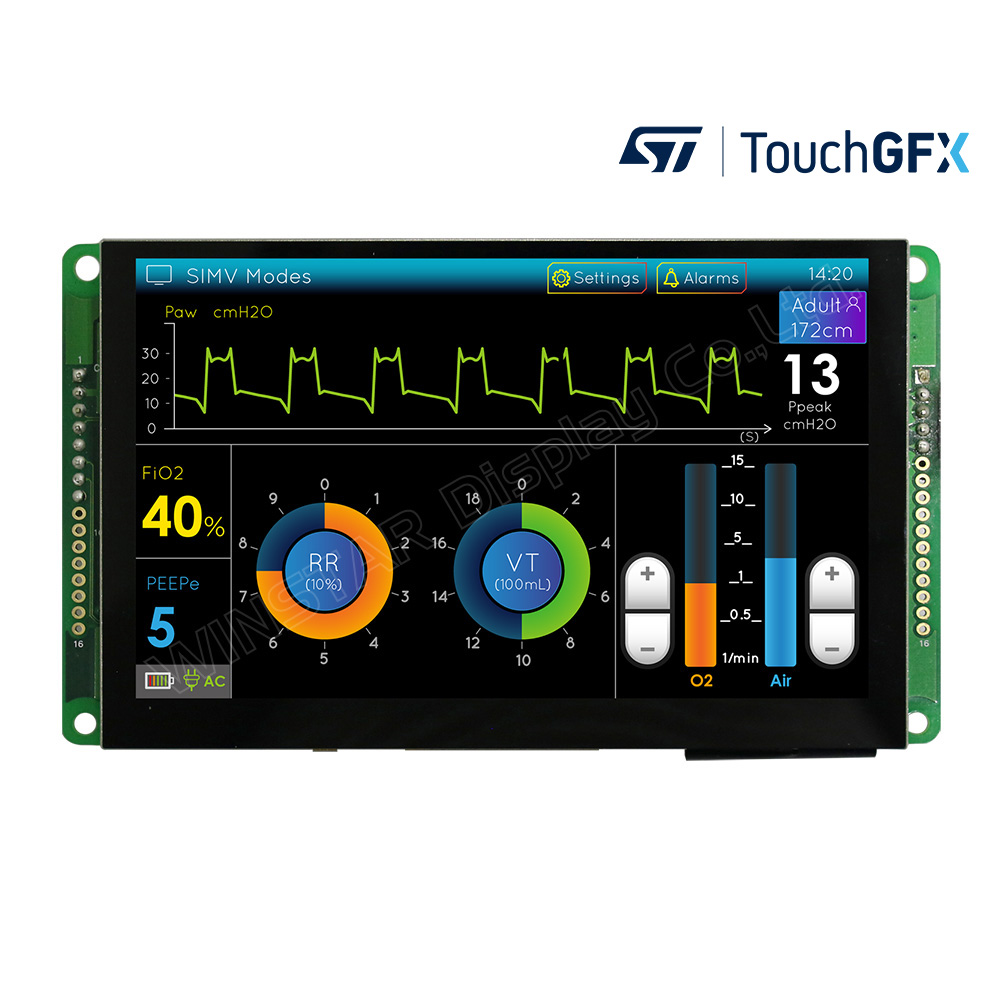

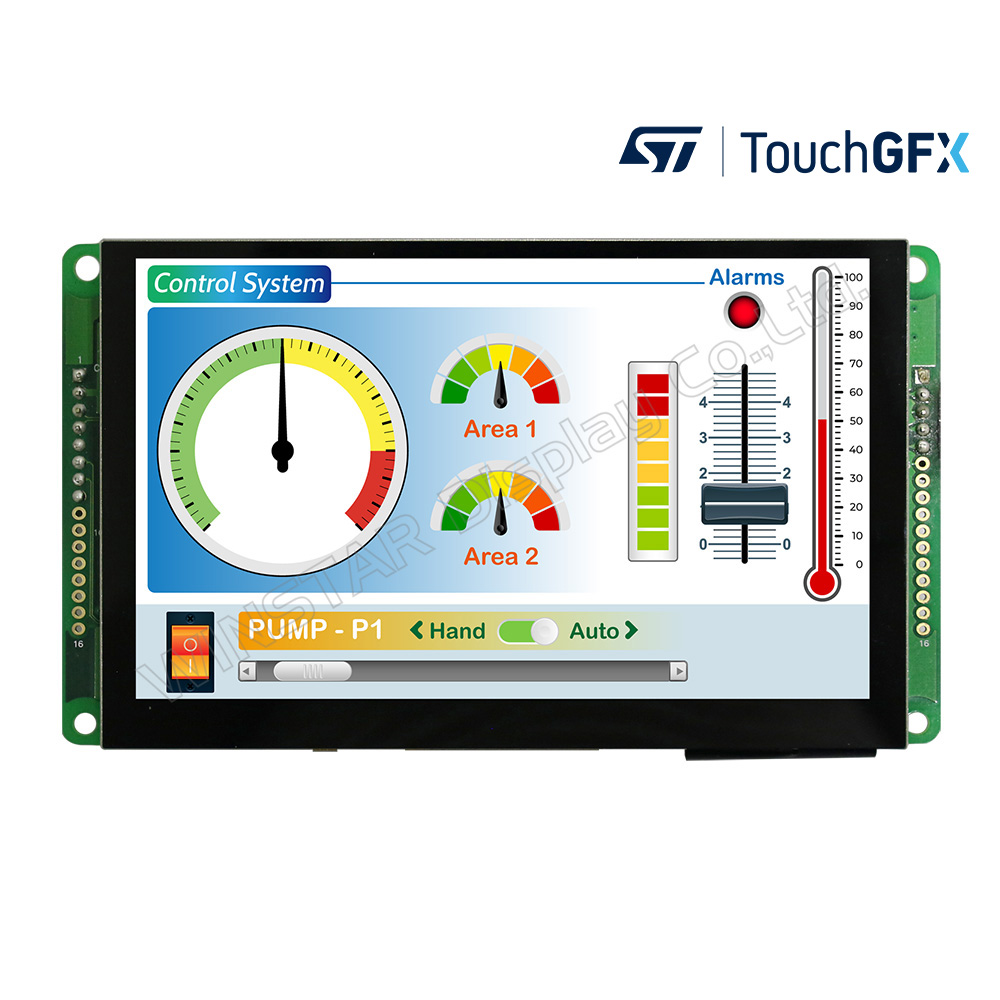

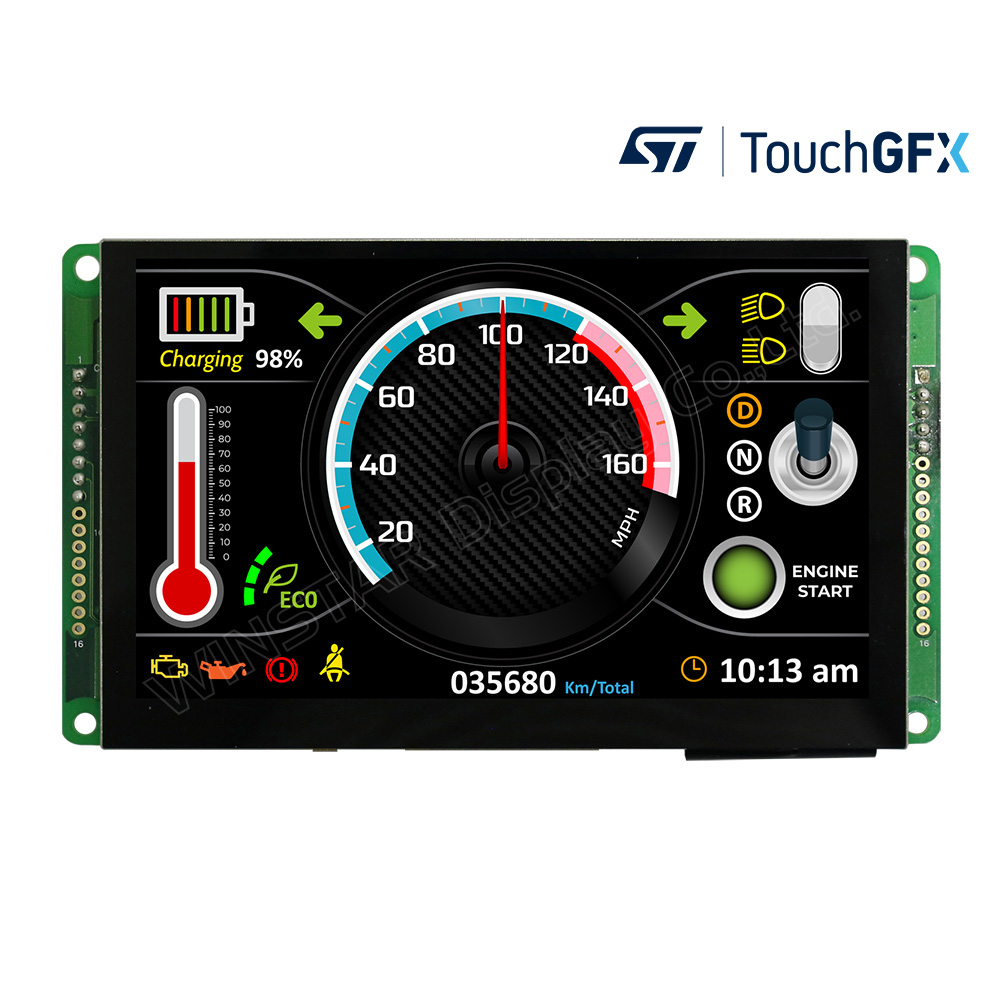

製品情報
WL0F00050000FGAACSA00は5インチのSmart Display_CANシリーズTFTです。この機種はTFT標準品WF50FTWAGDNG0及び組み込みファームウェアを備えた4層PCBと統合されて、プロジェクトを迅速に開発できる使いやすい製品です。 機能は下記の通りで、 当社のSmart Displayは複数のホスト（HOST）プラットフォームで使用できます。 例え、コンピュータ（USB2CANドングル付き）や、MCU、Raspberry Pi（PiCAN2付き）等。
スマートディスプレイ製品は、TouchGFXやSTM32CubeIDE などの ST 開発ツールをサポートするSTMicroelectronics (ST) コントローラを使用して設計されています。GUI ビルダー以外に、ST ツールを使用して WINSTARスマートディスプレイモジュールを設計することもできます。
- TouchGFX: STM32マイクロコントローラー用に最適化された無料グラフィックソフトウェア レームワーク。
- STM32CubeIDE: STM32マイクロコントローラおよびマイクロプロセッサ用のペリフェラル構成、コード生成、コード コンパイル、デバッグ機能を備えた高度なC/C++ 開発プラットフォーム。
- STM32CubeMX: STM32マイクロコントローラーの簡単な構成を可能にして、Arm® Cortex®-M コアの対応する初期化 C コードまたは Arm® Cortex®-A コアの部分的な Linux® デバイス ツリーの生成を可能にするグラフィカル ツール。
- STM32CubeProg: STM32 製品をプログラミングするためのオールインワンのマルチ OS ソフトウェアツール。 デバッグ インターフェイス (JTAG および SWD) とブートローダー インターフェイス (UART、USB DFU、I2C、SPI、および CAN) の両方を介してデバイスメモリの読み取り、書き込み、検証を行うための使いやすく効率的な環境を提供します。
WINSTAR Smart Displayをご購入いただき、TouchGFXを使って開発したい場合は、当社のウェブサイトを通じてご連絡いただければ、初期コードを取得できます。
5インチSmart Display_CANシリーズTFTの機能:
- DC 5V動作電圧。
- 電源投入時のセルフテストとスプラッシュ画面。
- CANバスインターフェイス。
- CANopen プロトコルを支援し、デフォルト ボーレート：250KB。
- 内蔵16MB外部フラッシュメモリ、フォントおよびオブジェクト辞書データを保存します。
- PCAPタッチスクリーンをサポートする。
- CAN TFTスマートディスプレイはCANバスコマンドを介してマスターデバイスによって制御されるスレーブデバイスとして定義されて、ディスプレイ画面に表示コンテンツをレンダリングして、プロトコルオブジェクトとともにタッチイベントデータを返す.
- 内蔵ブザーはマスターデバイスから制御される。
- デモセットHOSTは、コンピューター（USB to CANドングル付き）や、MCUや、Raspberry Pi（PiCAN2付き）等の複数のプラットフォームで使用できる。
- WINSTAR GUI Builderでコードを1行も記述せずにUI設計は実現できます。 (►GUIビルダーの紹介へのリンク)
購入前に無償に体験してみませんか。 WINSTR GUI Builderアプリケーションをダウンロードしたいお方は気楽にお問い合わせください。
ディスプレイ上でのGUIデザインを実現するために必要なすべてのアクセサリーを備えたデモセットも提供しています。

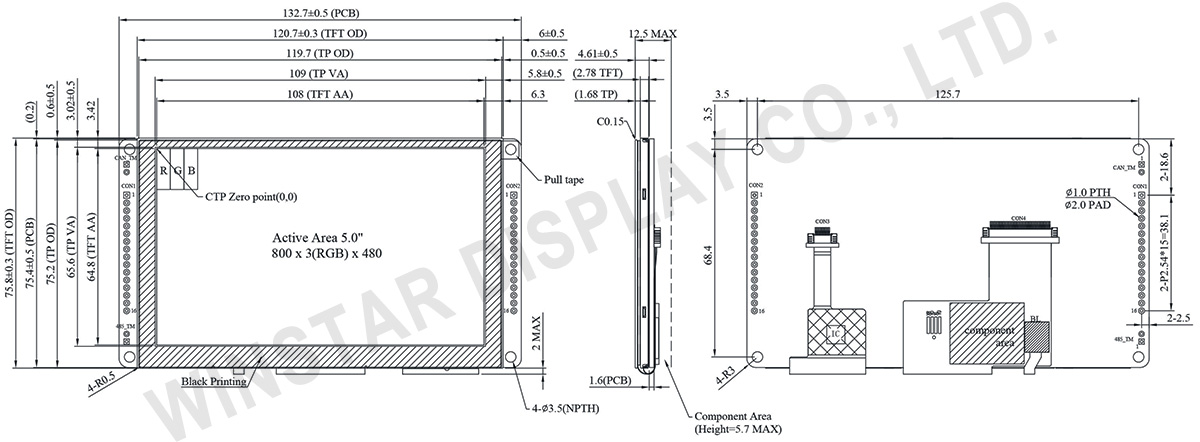

外形図

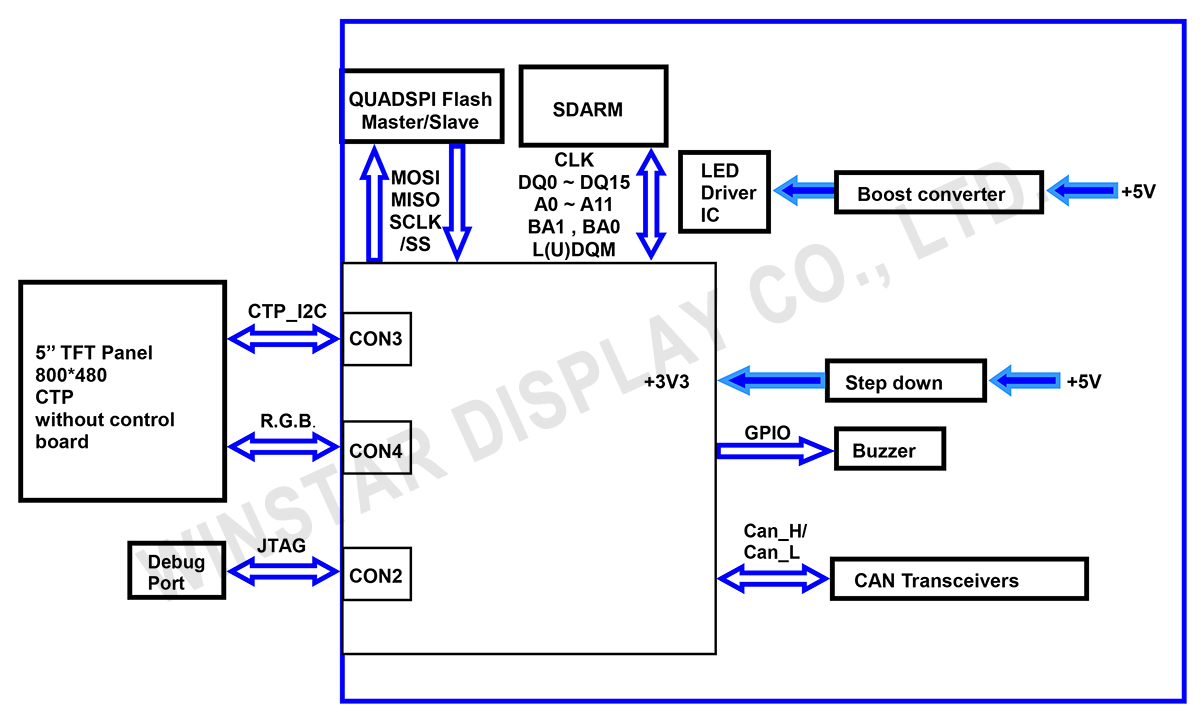

Block diagram
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 5 | Vdc |
| 通信インタフェース | CAN バス differential ± 3.3 | Vpp |
| MCU | STM32F750 | |
| フラッシュメモリサイズ | 16 | MB |
| SDRAM 周波数 | 108 | MHz |
| TFT対角線 | 5 | インチ |
| 解像度 | 800 × 3(RGB) × 480 | dot |
| モジュールサイズ | 132.7(W) × 75.8(H) ×12.5 | mm |
| 有効表示エリア | 108(W) × 64.8 (H) | mm |
| ドットピッチ | 0.135(W) × 0.135(H) | mm |
| 輝度 | Min: 300; Typ: 400 | cd/m2 |
| LCDタイプ | TFT・ノーマリ・ブラック・ 透過型 | |
| 視角 | 80/80/80/80 | |
| アスペクト率 | 15:9 | |
| タッチパネル | 静電容量式タッチパネル | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 供給電圧 | VCC | 4.75 | 5 | 5.25 | V |
| 供給電流 | ICC | 430 | mA |
BOM
| 項目 | 説明 |
|---|---|
| LCM | WF50FTWAGDNG0# |
| PCBA | SV10005R000FF00N0100 |
ピン功能定義
CN1 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | +5V | Power supply 5V input | Input |
| 2 | GND | Power supply GND input | Input |
| 3 | CAN_H | CAN bus D+ | I/O |
| 4 | CAN_L | CAN bus D- | I/O |
| 5 | VDD_5V | Power supply 5V input | Input |
| 6 | NC | -- | - |
| 7 | NC | -- | - |
| 8 | GND | Power supply GND input | Input |
| 9 | VDD_5V | Power supply 5V input | Input |
| 10 | Reserve | USART RX interface(Reserve) | Reserve |
| 11 | Reserve | USART TX interface(Reserve) | Reserve |
| 12 | GND | Power supply GND input | Input |
| 13 | VDD_5V | Power supply 5V input | Input |
| 14 | NC | -- | - |
| 15 | NC | -- | - |
| 16 | GND | Power supply GND input | Input |
CN2 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | Output |
| 7-16 | NC | -- | - |
