0.96インチ 80x160 IPS TFT LCDディスプレイ
WF0096ATYAA3DNN0は、解像度80x160の0.96インチIPS TFT LCDディスプレイモジュールです。ST7735SコントローラICを搭載し、4線式SPIインターフェースに対応しています。電源電圧（VCC）は3.0V～3.6V、標準輝度は500 cd/m²、コントラスト比は800:1です。
IPS（In-Plane Switching）パネルを採用し、標準視野角は左80度／右80度／上80度／下80度です。縦長表示で、アスペクト比は1:2です。小型ディスプレイが求められるウェアラブル機器や医療機器などに適しています。動作温度範囲は-20°C～+70°C、保存温度範囲は-30°C～+80°Cです。

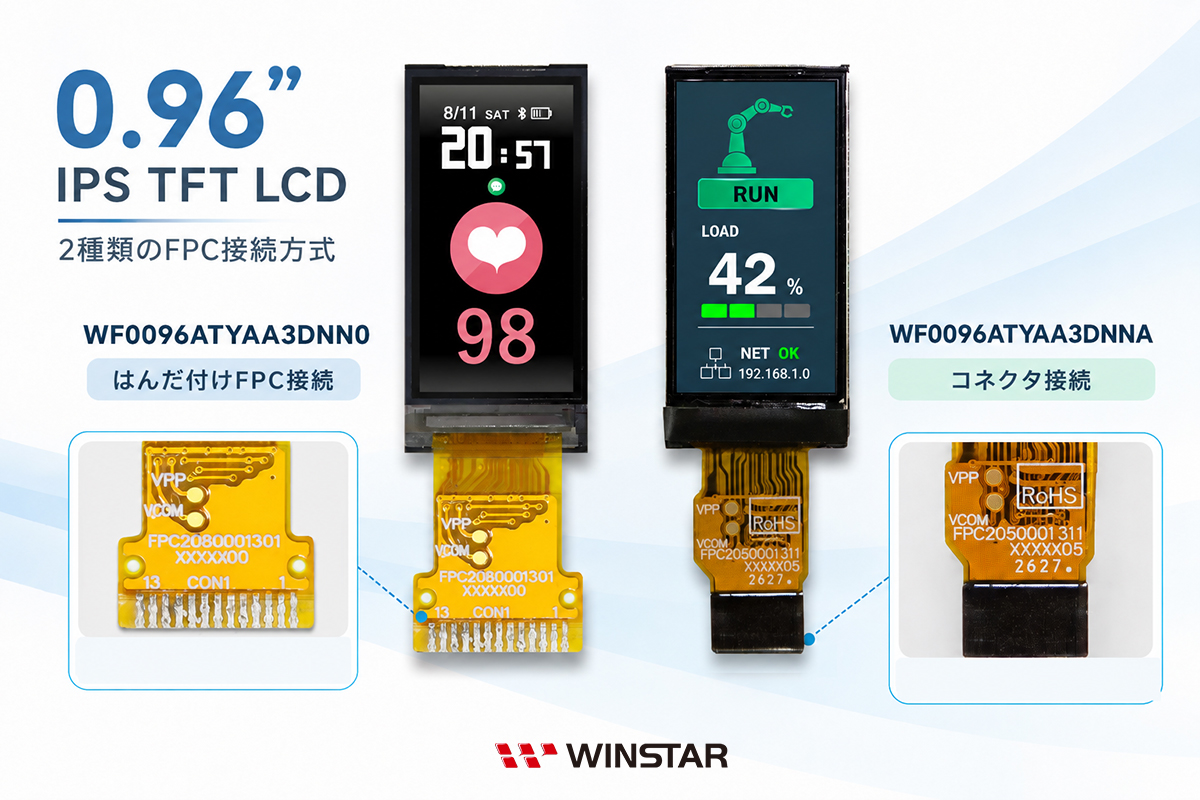

WF0096ATYAA3DNN0のモジュール外形寸法は13.5 x 27.95 x 1.54 mm、アクティブエリアは10.8 x 21.696 mmです。このモデルのFPCははんだ付けで接続する仕様です。FPCをコネクタで接続する仕様が必要な場合は、同じ表示仕様のWF0096ATYAA3DNNAを選択できます。
外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ | 0.96 | インチ |
| ドットマトリクス | 80 × RGB × 160(TFT) | dots |
| 外形寸法 | 13.5(W) × 27.95(H) × 1.54(D) | mm |
| 有効表示エリア | 10.8 × 21.696 | mm |
| ドットピッチ | 0.135 × 0.1356 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 (IPS) | |
| アスペクト率 | 1:2 | |
| IC | ST7735S | |
| インターフェイス | SPI | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VCC | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | ICC | － | － | 2 | mA |
LED駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LEDの電流 | ILED | － | 20 | － | mA |
| LEDの電圧 | VLED | 2.8 | 3.0 | 3.2 | V |
| LEDの寿命 | 50000 | － | － | Hr |
ピン功能定義
LCM PIN Definition
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | SPI4W | SPI4W='0' , 3-wire SPI. SPI4W='1' , 4-wire SPI. |
| 2 | NC | No connection |
| 3 | SDA | Serial interface data |
| 4 | SCL | Serial interface clock |
| 5 | RS | Data/command selection pin (4-wire SPI use) |
| 6 | RES | Reset pin (low active) |
| 7 | CS | Chip selection pin (low active) |
| 8 | GND | Ground |
| 9 | NC | No connection |
| 10 | VCC | Power supply |
| 11 | LEDK | Back light cathode |
| 12 | LEDA | Back light anode |
| 13 | GND | Ground |
