설명
0.96인치 80x160 IPS TFT LCD 모듈
WF0096ATYAA3DNN0은 80x160 해상도의 0.96인치 IPS TFT LCD 모듈입니다. ST7735S 컨트롤러 IC를 탑재하고 4선식 SPI 인터페이스를 지원합니다. 공급 전압(VCC)은 3.0V~3.6V이며, 표준 휘도는 500 cd/m², 명암비는 800:1입니다.
IPS(In-Plane Switching) 패널을 적용하여 표준 시야각은 좌/우/상/하 각각 80도입니다. 세로형 디스플레이로 화면비는 1:2이며, 소형 디스플레이가 필요한 웨어러블 기기 및 의료 기기 등에 적합합니다. 동작 온도 범위는 -20°C~+70°C, 보관 온도 범위는 -30°C~+80°C입니다.

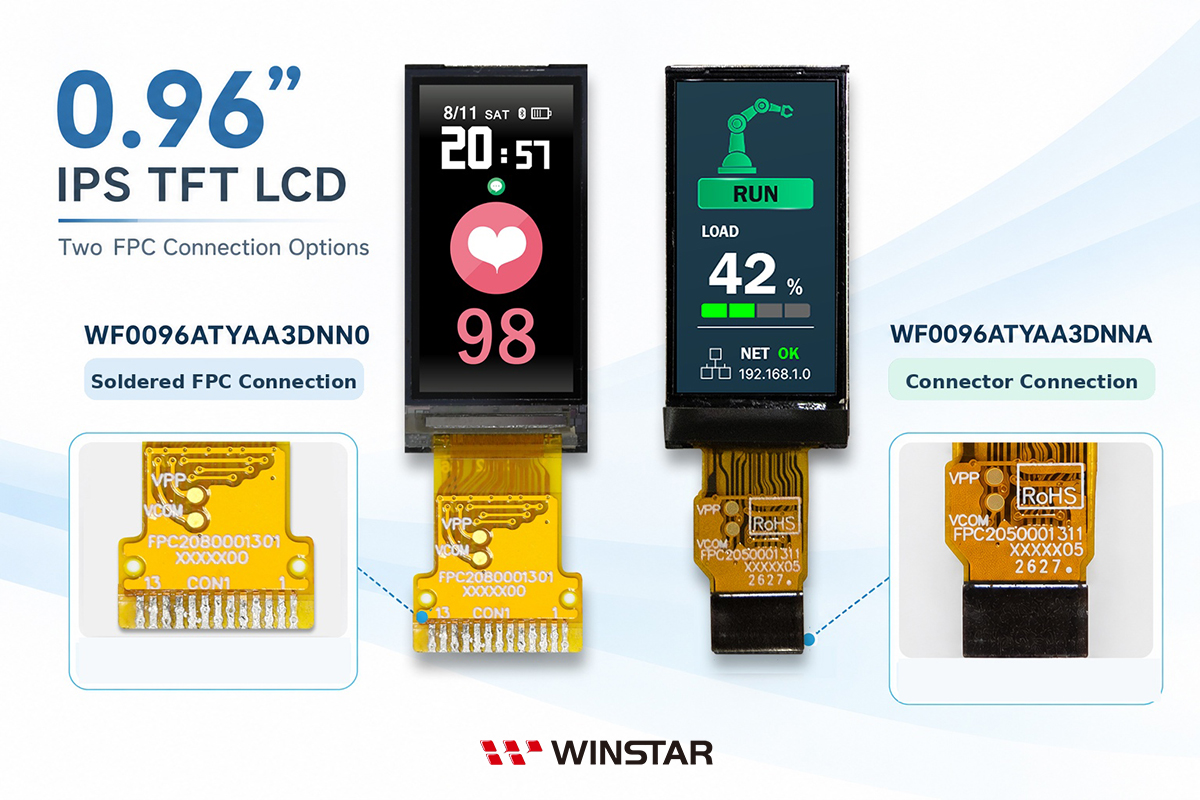

WF0096ATYAA3DNN0의 모듈 외형 치수는 13.5 x 27.95 x 1.54 mm이며, 유효 표시 영역은 10.8 x 21.696 mm입니다. 이 모델의 FPC는 납땜 방식으로 연결합니다. FPC를 커넥터로 연결하는 방식이 필요한 경우, 동일한 디스플레이 사양의 WF0096ATYAA3DNNA를 선택할 수 있습니다.
도면
사양
일반 사양
| 항목 | 치수 | 단위 |
|---|---|---|
| 도트 크기 | 0.96 | 인치 |
| 도트 매트릭스 | 80 × RGB × 160(TFT) | dots |
| 모듈 치수 | 13.5(W) × 27.95(H) × 1.54(D) | mm |
| 활성 영역 | 10.8 × 21.696 | mm |
| 도트 피치 | 0.135 × 0.1356 | mm |
| LCD 유형 | TFT, 검은색, 투과성 | |
| 뷰 방향 | 80/80/80/80 (IPS) | |
| 종횡비 | 1:2 | |
| IC | ST7735S | |
| 인터페이스 | SPI | |
| 역광 타입 | LED, 백색 | |
| 터치 패널 | 터치패널(스크린)이 없는 | |
| 표면 | 눈부심 | |
절대 최대 정격값
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 작동 온도 | TOP | -20 | － | +70 | ℃ |
| 보관 온도 | TST | -30 | － | +80 | ℃ |
전기적 특성
작동 조건| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 공급 전압 | VCC | 3.0 | 3.3 | 3.6 | V |
| 공급 LCM 전류 | ICC | － | － | 2 | mA |
LED 구동 조건
| 매개변수 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| LED 공급 전류 | ILED | － | 20 | － | mA |
| LED 공급 전압 | VLED | 2.8 | 3.0 | 3.2 | V |
| LED 수명 | 50000 | － | － | Hr |
인터페이스 핀 기능
LCM 핀 정의
| Pin | 기호 | 기능 |
|---|---|---|
| 1 | SPI4W | SPI4W='0' , 3-wire SPI. SPI4W='1' , 4-wire SPI. |
| 2 | NC | No connection |
| 3 | SDA | Serial interface data |
| 4 | SCL | Serial interface clock |
| 5 | RS | Data/command selection pin (4-wire SPI use) |
| 6 | RES | Reset pin (low active) |
| 7 | CS | Chip selection pin (low active) |
| 8 | GND | Ground |
| 9 | NC | No connection |
| 10 | VCC | Power supply |
| 11 | LEDK | Back light cathode |
| 12 | LEDA | Back light anode |
| 13 | GND | Ground |
