설명
0.96인치 80x160 IPS TFT LCD, FPC 커넥터 연결 방식

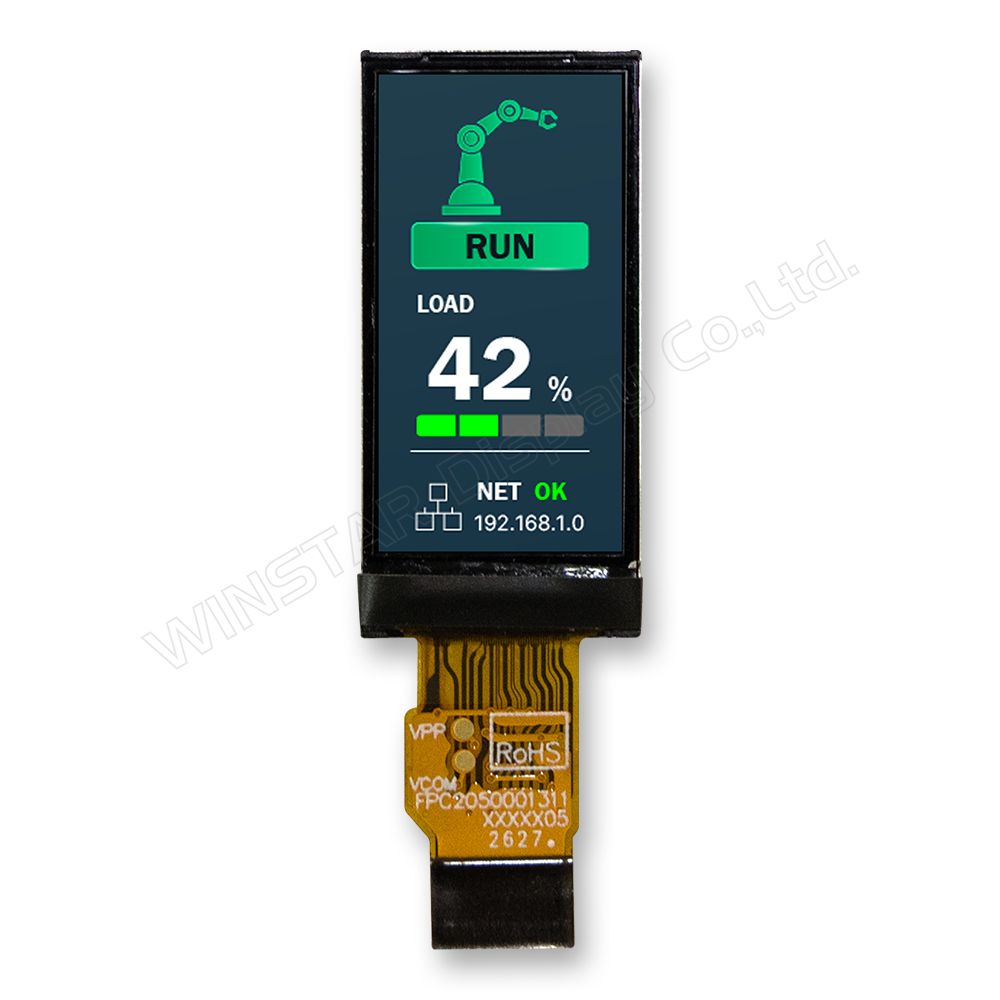

WF0096ATYAA3DNNA는 80x160 해상도의 0.96인치 IPS TFT LCD입니다. 13핀 FPC를 사용하며 커넥터로 연결하는 방식으로 설계되었습니다. ST7735S 컨트롤러 IC를 탑재하고 SPI 인터페이스를 지원합니다. 동작 전압(VCC)은 3.0V~3.6V이며, 표준 휘도는 500 cd/m²입니다.

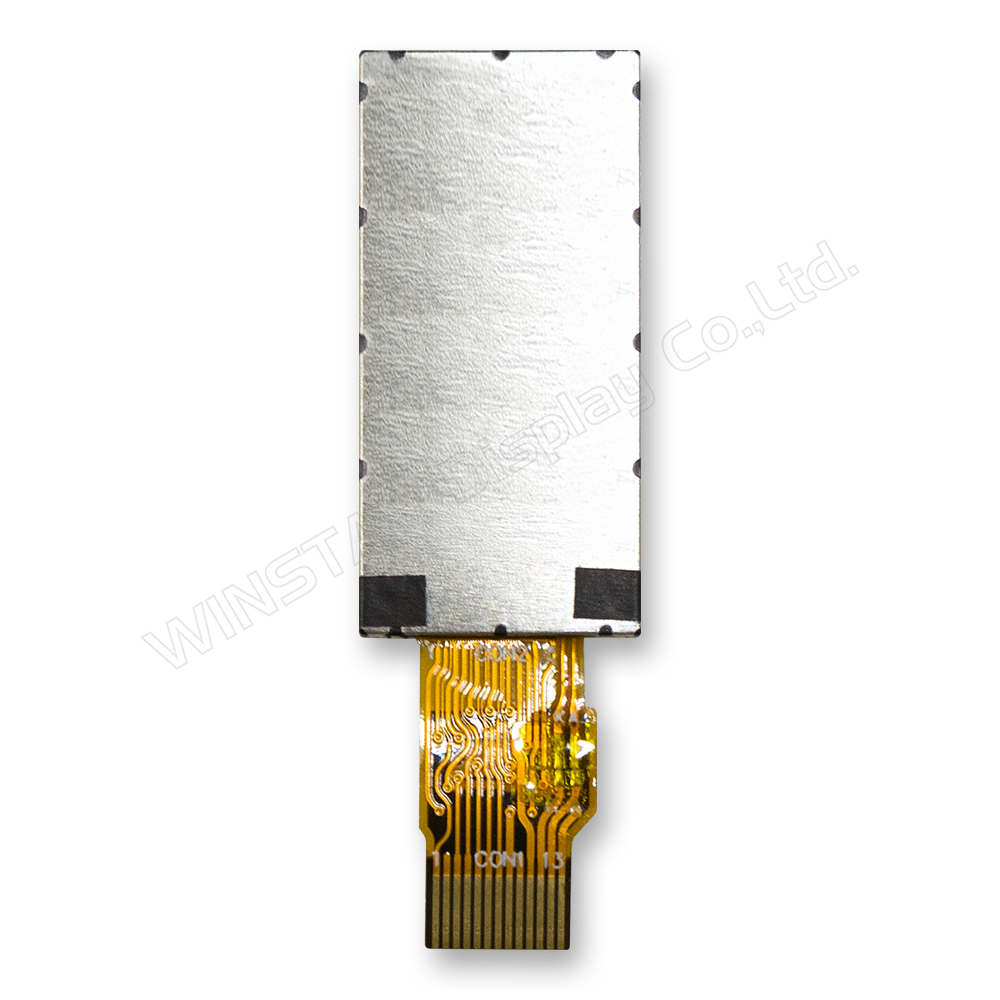

WF0096ATYAA3DNNA와 WF0096ATYAA3DNN0의 디스플레이 사양은 동일하며, 주요 차이점은 FPC 연결 방식입니다. WF0096ATYAA3DNNA는 FPC를 커넥터로 연결하는 방식이며, WF0096ATYAA3DNN0는 납땜 방식으로 연결합니다. 시스템 통합 요구 사항에 따라 연결 방식을 선택할 수 있습니다.
IPS 패널은 노멀리 블랙(Normally Black) 투과형이며, 표준 시야각은 80/80/80/80도, 화면비는 1:2입니다. 모듈 외형 치수는 13.5 x 27.95 x 1.54 mm이며, 유효 표시 영역은 10.8 x 21.696 mm입니다. 터치 패널은 적용되지 않았으며, 동작 온도 범위는 -20°C~+70°C, 보관 온도 범위는 -30°C~+80°C입니다.
도면
사양
일반 사양
| 항목 | 치수 | 단위 |
|---|---|---|
| 도트 크기 | 0.96 | 인치 |
| 도트 매트릭스 | 80 × RGB × 160(TFT) | dots |
| 모듈 치수 | 13.5(W) × 27.95(H) × 1.54(D) | mm |
| 활성 영역 | 10.8 × 21.696 | mm |
| 도트 피치 | 0.135 × 0.1356 | mm |
| LCD 유형 | TFT, 검은색, 투과성 | |
| 뷰 방향 | 80/80/80/80 (IPS) | |
| 종횡비 | 1:2 | |
| IC | ST7735S | |
| 인터페이스 | SPI | |
| 역광 타입 | LED, 백색 | |
| 터치 패널 | 터치패널(스크린)이 없는 | |
| 표면 | 눈부심 | |
절대 최대 정격값
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 작동 온도 | TOP | -20 | － | +70 | ℃ |
| 보관 온도 | TST | -30 | － | +80 | ℃ |
전기적 특성
작동 조건| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 공급 전압 | VCC | 3.0 | 3.3 | 3.6 | V |
| 공급 LCM 전류 | ICC | － | － | 2 | mA |
LED 구동 조건
| 매개변수 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| LED 공급 전류 | ILED | － | 20 | － | mA |
| LED 공급 전압 | VLED | 2.8 | 3.0 | 3.2 | V |
| LED 수명 | 50000 | － | － | Hr |
인터페이스 핀 기능
LCM 핀 정의
| Pin | 기호 | 기능 |
|---|---|---|
| 1 | SPI4W | SPI4W='0' , 3-wire SPI. SPI4W='1' , 4-wire SPI. |
| 2 | NC | No connection |
| 3 | SDA | Serial interface data |
| 4 | SCL | Serial interface clock |
| 5 | RS | Data/command selection pin (4-wire SPI use) |
| 6 | RES | Reset pin (low active) |
| 7 | CS | Chip selection pin (low active) |
| 8 | GND | Ground |
| 9 | NC | No connection |
| 10 | VCC | Power supply |
| 11 | LEDK | Back light cathode |
| 12 | LEDA | Back light anode |
| 13 | GND | Ground |
