产品叙述
0.96英寸 80x160 IPS TFT液晶显示屏，FPC通过连接器连接
WF0096ATYAA3DNNA是一款0.96英寸IPS TFT液晶显示屏，分辨率为80x160。该型号采用13-pin FPC，通过连接器进行连接，内置ST7735S控制器IC，支持SPI接口。工作电压（VCC）范围为3.0V至3.6V，典型亮度为500 cd/m²。

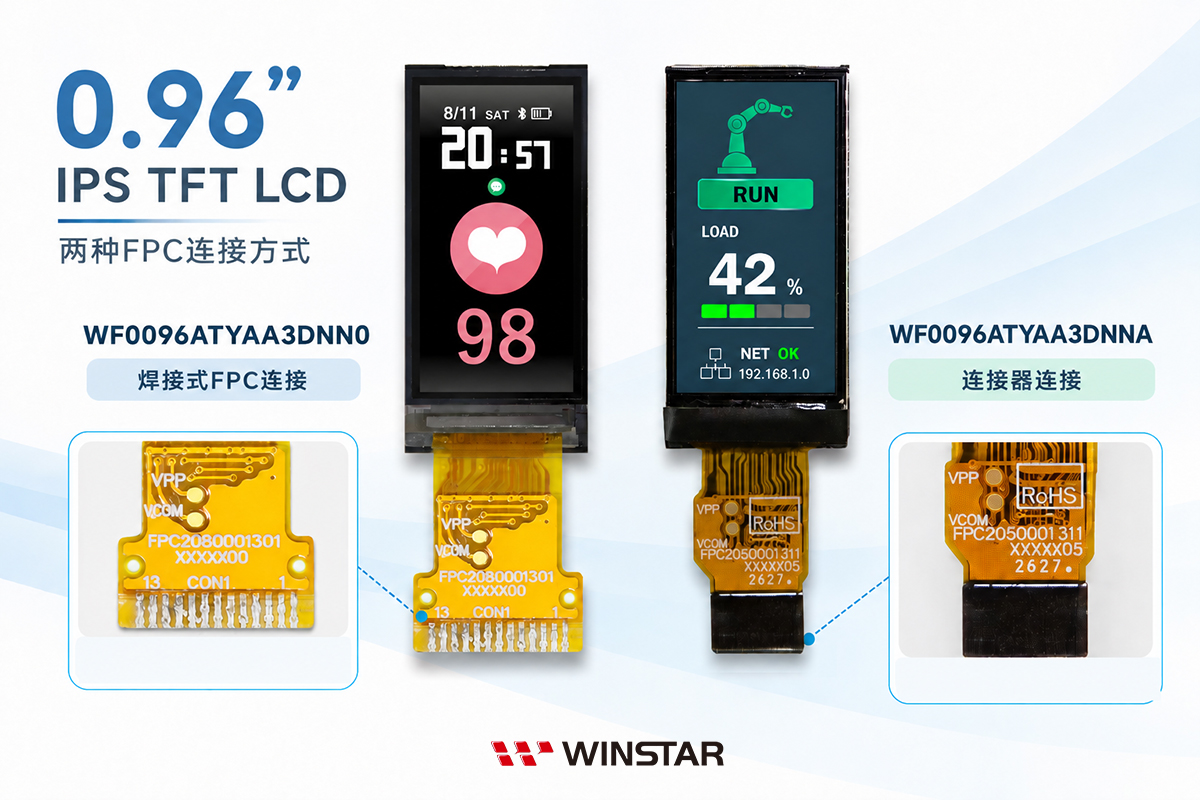

WF0096ATYAA3DNNA与WF0096ATYAA3DNN0的显示规格相同，主要区别在于FPC连接方式。WF0096ATYAA3DNNA的FPC通过连接器连接，而WF0096ATYAA3DNN0采用焊接方式，可根据系统集成需求选择不同的连接方式。
该IPS面板采用常黑透射式设计，典型可视角度为80/80/80/80度，显示比例为1:2。模组尺寸为13.5 x 27.95 x 1.54 mm，有效显示区域为10.8 x 21.696 mm。该型号不带触摸屏，工作温度范围为-20°C至+70°C，储存温度范围为-30°C至+80°C。
规格图
产品规格
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 显示尺寸 | 0.96 | 寸 |
| 点阵 | 80 × RGB × 160(TFT) | dots |
| 模块尺寸 | 13.5(W) × 27.95(H) × 1.54(D) | mm |
| 有效区域 | 10.8 × 21.696 | mm |
| 点间距 | 0.135 × 0.1356 | mm |
| LCD 类型 | TFT, 平常黑, 透射式 | |
| 视角 | 80/80/80/80 (IPS) | |
| 长宽比 | 1:2 | |
| IC | ST7735S | |
| 接口 | SPI | |
| 背光类型 | LED, 平常白 | |
| 触控面板类型 | 无触控面板 | |
| 表面 | 亮面 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
工作条件| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源电压 | VCC | 3.0 | 3.3 | 3.6 | V |
| 提供LCM电流 | ICC | － | － | 2 | mA |
LED驱动条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LED 电流 | ILED | － | 20 | － | mA |
| LED 电压 | VLED | 2.8 | 3.0 | 3.2 | V |
| LED 使用寿命 | 50000 | － | － | Hr |
Pin功能定义
LCM PIN 定义
| Pin | 符号 | 功能说明 |
|---|---|---|
| 1 | SPI4W | SPI4W='0' , 3-wire SPI. SPI4W='1' , 4-wire SPI. |
| 2 | NC | No connection |
| 3 | SDA | Serial interface data |
| 4 | SCL | Serial interface clock |
| 5 | RS | Data/command selection pin (4-wire SPI use) |
| 6 | RES | Reset pin (low active) |
| 7 | CS | Chip selection pin (low active) |
| 8 | GND | Ground |
| 9 | NC | No connection |
| 10 | VCC | Power supply |
| 11 | LEDK | Back light cathode |
| 12 | LEDA | Back light anode |
| 13 | GND | Ground |
