Model No. WF0096ATYAA3DNNA
►Boyut : 0.96 inç Ekran
►Çözünürlük : 80x160 piksel
►Görünüm yönü : IPS
►Ara yüz : SPI
►Sürücü Entegresi：ST7735S
►Kontrol Kart : Hayır
►Parlaklık(cd/m²): 500
►Delikli Çerçeve: Hayır
►Dokunmatik Ekran: dokunmatik Panel olmadan
WF0096ATYAA3DNNA, 80x160 çözünürlüğe sahip 0,96 inç IPS TFT LCD ekrandır. 13 pinli FPC, konnektör üzerinden bağlanır. Ekranda ST7735S kontrolcü IC bulunur ve SPI arayüzü desteklenir. Besleme gerilimi (VCC) 3,0 V ile 3,6 V arasındadır ve tipik parlaklık 500 cd/m²'dir.
WF0096ATYAA3DNNA ve WF0096ATYAA3DNN0 aynı ekran özelliklerine sahiptir. İki model arasındaki temel fark FPC bağlantı yöntemidir. WF0096ATYAA3DNNA modelinde FPC konnektör üzerinden bağlanırken, WF0096ATYAA3DNN0 modelinde lehimli bağlantı kullanılır. Sistem entegrasyonunda gereken bağlantı yöntemine göre uygun model seçilebilir.

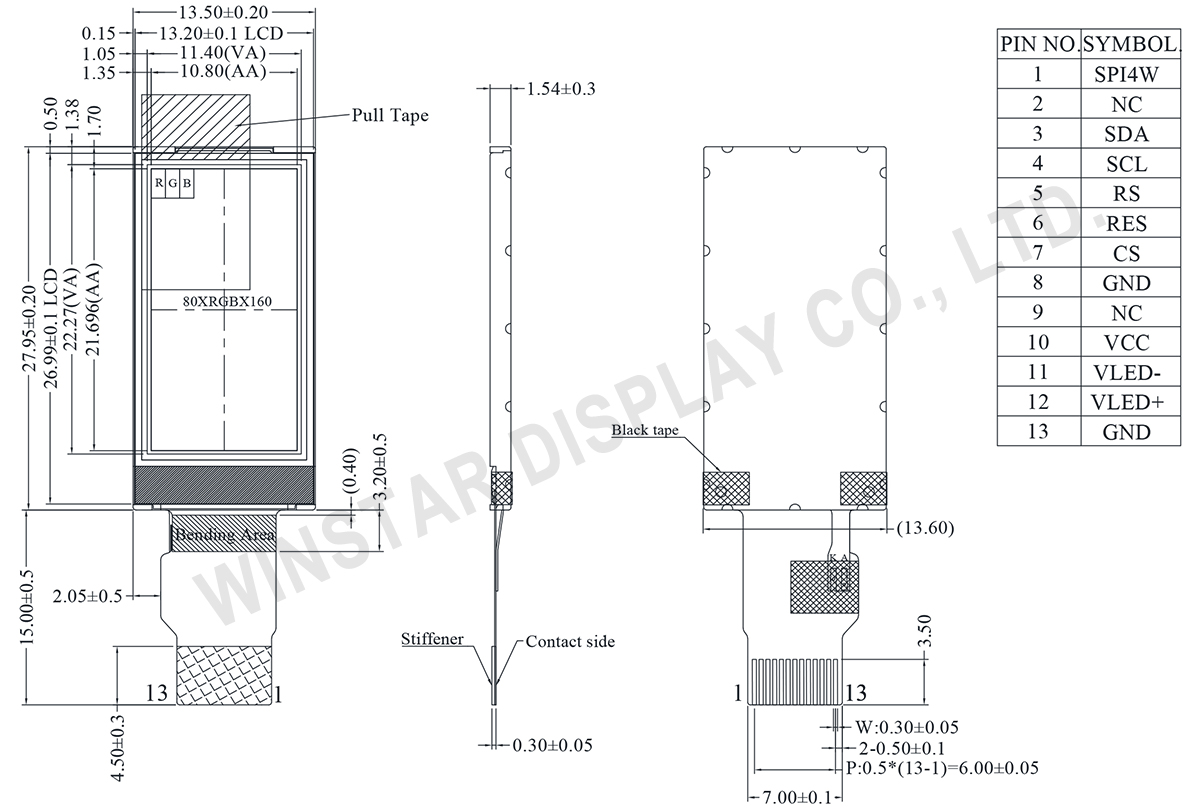

IPS panel, Normally Black ve transmissive yapıdadır. Tipik görüş açıları 80/80/80/80 derece, en-boy oranı ise 1:2'dir. Ekranın dış ölçüleri 13,5 x 27,95 x 1,54 mm, aktif alanı ise 10,8 x 21,696 mm'dir. Bu modelde dokunmatik panel bulunmaz. Çalışma sıcaklığı aralığı -20°C ile +70°C, depolama sıcaklığı aralığı ise -30°C ile +80°C'dir.
| Kalem | Ölçü | Birim |
|---|---|---|
| Boyut | 0.96 | inç |
| Nokta Matrisi | 80 × RGB × 160(TFT) | dots |
| Modül ölçüleri | 13.5(W) × 27.95(H) × 1.54(D) | mm |
| Aktif alan | 10.8 × 21.696 | mm |
| Nokta sıklığı | 0.135 × 0.1356 | mm |
| LCD Tipi | TFT, Siyah, İletici | |
| Görünüm yönü | 80/80/80/80 | |
| Görünüm Oranı | 1:2 | |
| IC | ST7735S | |
| Arayüz | SPI | |
| Backlight Tipi | LED, Beyaz | |
| Dokunmatik Panel | Dokunmatik Ekran olmadan | |
| Yüzey | Parlama | |
| Kalem | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| Çalışma Sıcaklığı | TOP | -20 | － | +70 | ℃ |
| Saklama Sıcaklığı | TST | -30 | － | +80 | ℃ |
| Kalem | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| Besleme gerilimi | VCC | 3.0 | 3.3 | 3.6 | V |
| LCM Besleme Akımı | ICC | － | － | 2 | mA |
| Parametre | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| LED akımı | ILED | － | 20 | － | mA |
| LED voltajı | VLED | 2.8 | 3.0 | 3.2 | V |
| LED ömrü | 50000 | － | － | Hr |
| Pin | Sembol | Fonksiyon |
|---|---|---|
| 1 | SPI4W | SPI4W='0' , 3-wire SPI. SPI4W='1' , 4-wire SPI. |
| 2 | NC | No connection |
| 3 | SDA | Serial interface data |
| 4 | SCL | Serial interface clock |
| 5 | RS | Data/command selection pin (4-wire SPI use) |
| 6 | RES | Reset pin (low active) |
| 7 | CS | Chip selection pin (low active) |
| 8 | GND | Ground |
| 9 | NC | No connection |
| 10 | VCC | Power supply |
| 11 | LEDK | Back light cathode |
| 12 | LEDA | Back light anode |
| 13 | GND | Ground |
