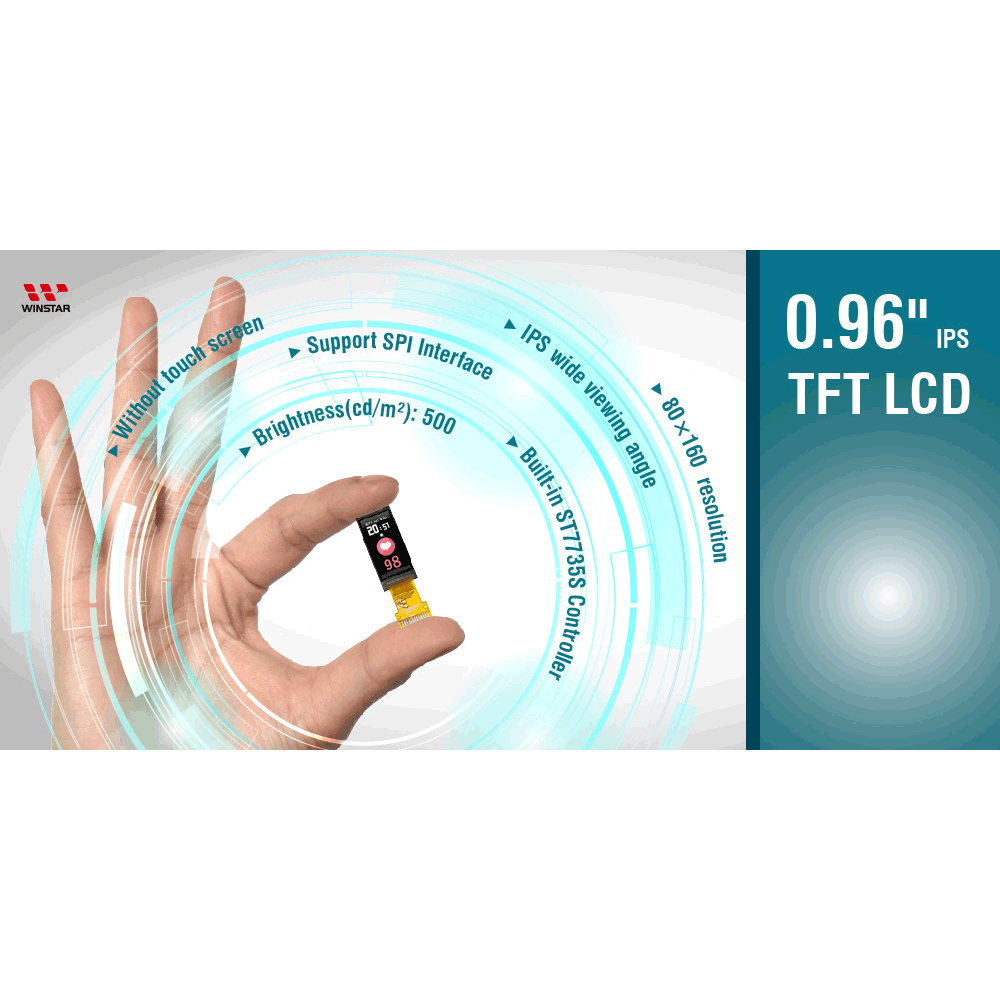

0.96寸 (80x160) 迷你 IPS TFT LCD 模組
型號 WF0096ATYAA3DNN0
►尺寸: 0.96吋
►解析度: 80×160 dots
►視角:IPS
►介面: SPI
►驅動IC：ST7735S
►控制板: 無
►亮度(cd/m²): 500
►鐵框螺絲孔: 無
►觸控面板: 無觸控面板

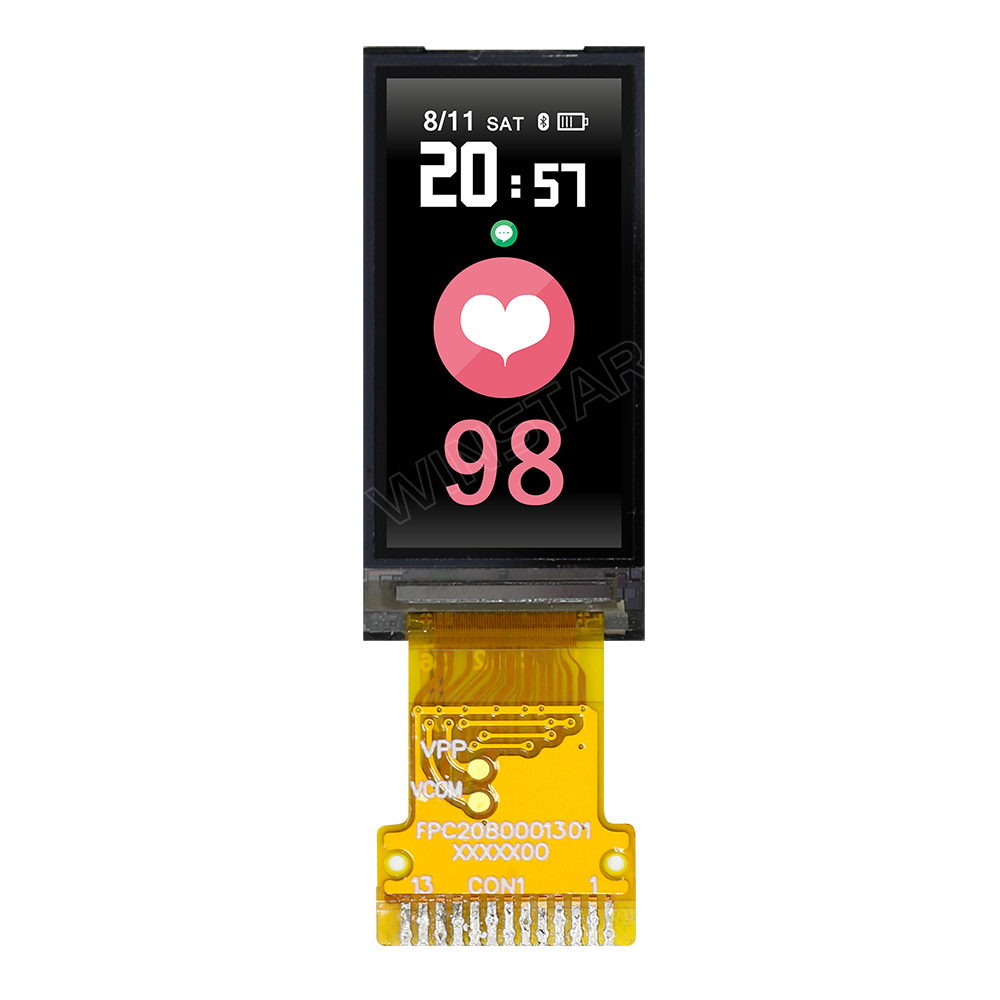

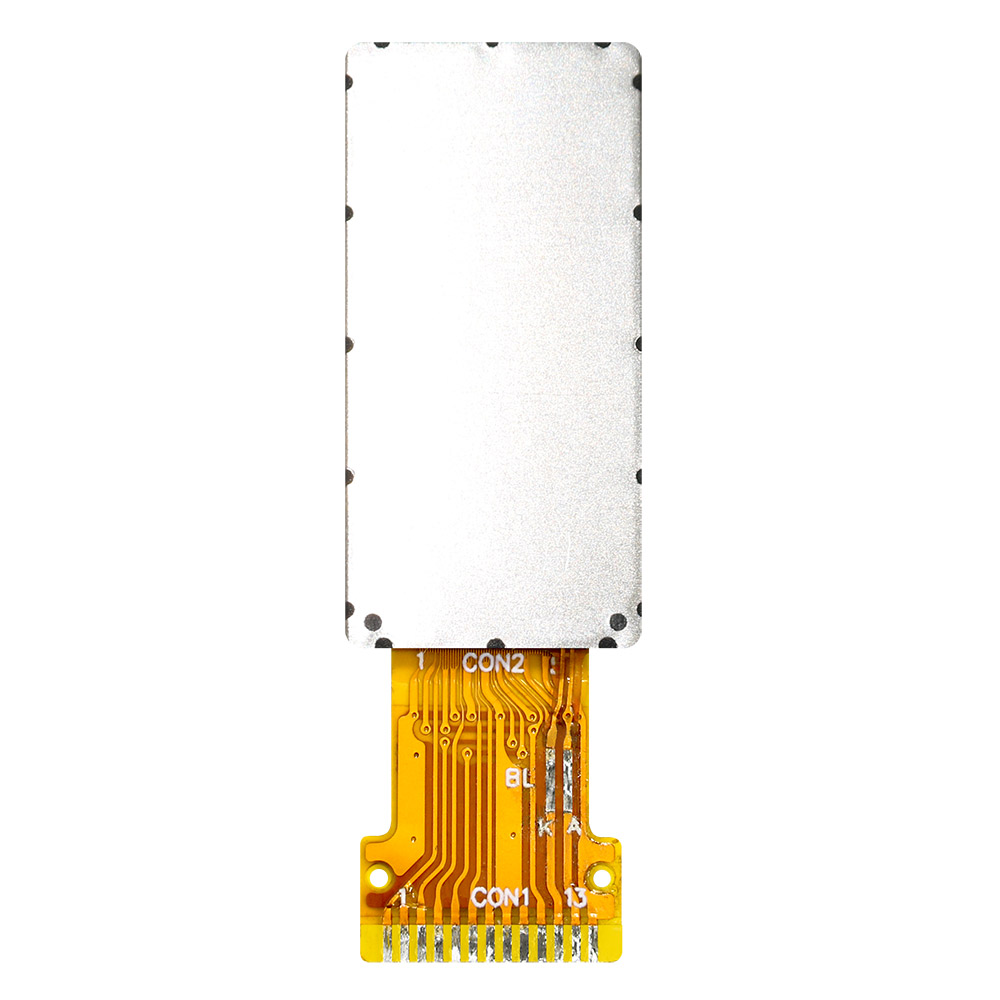

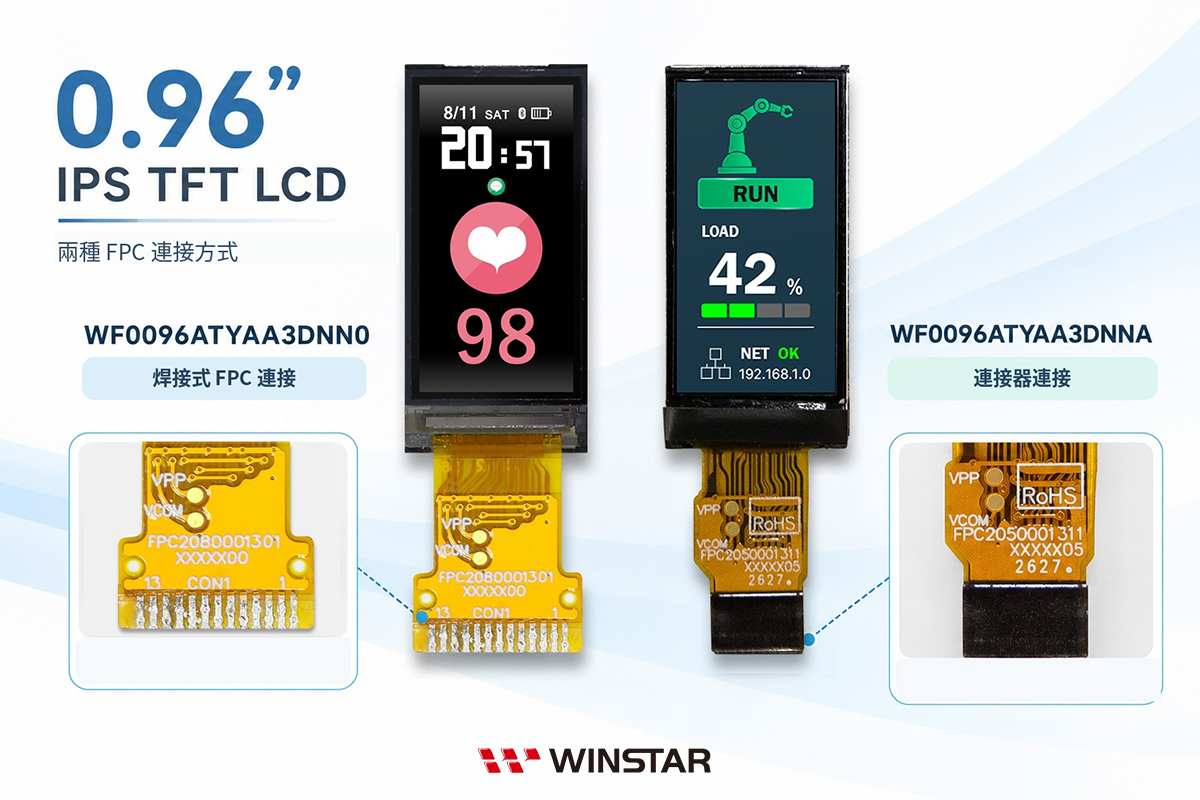

產品敘述
WF0096ATYAA3DNN0為小尺寸0.96吋IPS廣視角 TFT-LCD顯示器模組。此款小尺寸TFT-LCD面板解析度80x160 pixels，內建ST7735S controller IC，支援4線SPI介面，供應電壓(VCC) 範圍3V~3.6V，模組亮度500 nits, 對比度800。
此模組為直屏模式，面板採用廣視角IPS（In-plane Switching）技術，視角範圍為左: 80 / 右: 80 / 上: 80 / 下: 80 度，IPS面板視角廣度廣，色彩鮮明、具有飽和自然的優質畫面。此款0.96吋TFT畫面長寬比例(Aspect Ratio)為1:2，尺寸小比例佳非常適用於穿戴式裝置、醫療儀器等產品應用，此款模組工作溫度為-20℃ 至 70℃，儲存溫度–30℃ 至 80℃。

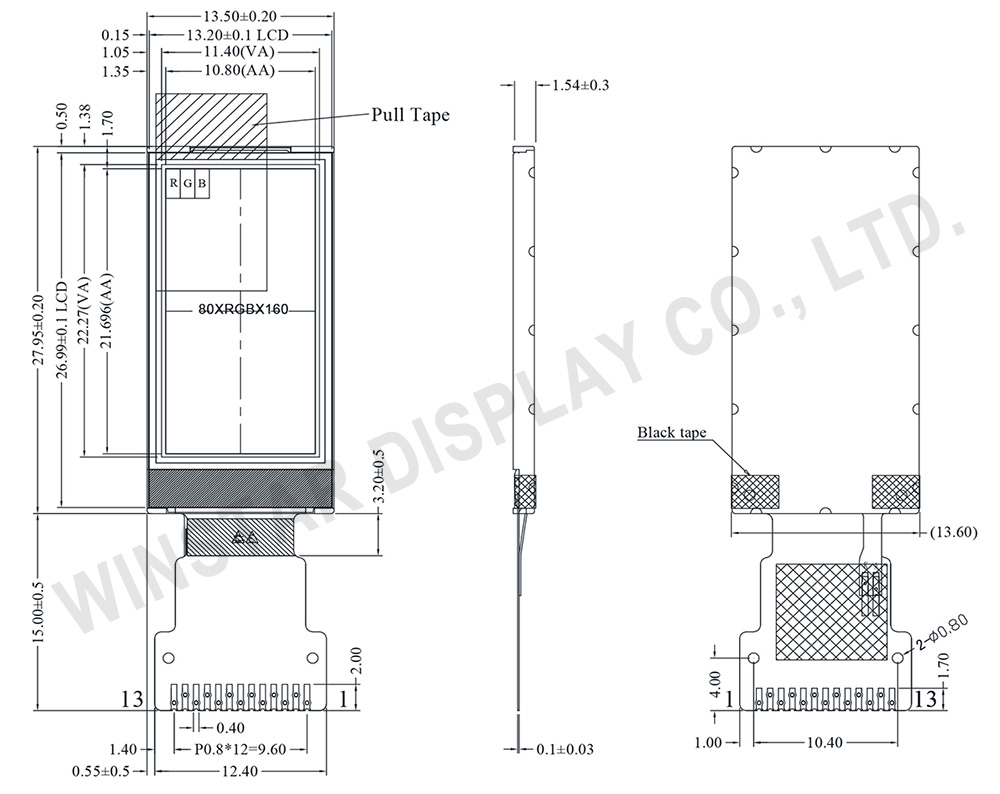

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 0.96 | 吋 |
| 點陣(解析度) | 80 × RGB × 160(TFT) | dots |
| 模組尺寸 | 13.5(W) × 27.95(H) × 1.54(D) | mm |
| 有效區域 | 10.8 × 21.696 | mm |
| 點間距 | 0.135 × 0.1356 | mm |
| LCD 類型 | TFT, 平常黑, 透射式 | |
| 視角 | 80/80/80/80 (IPS) | |
| 長寬比 | 1:2 | |
| IC | ST7735S | |
| 介面 | SPI | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| 提供LCM电流 | ICC | － | － | 2 | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED 電流 | ILED | － | 20 | － | mA |
| LED 電壓 | VLED | 2.8 | 3.0 | 3.2 | V |
| LED 使用壽命 | 50000 | － | － | Hr |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | SPI4W | SPI4W='0' , 3-wire SPI. SPI4W='1' , 4-wire SPI. |
| 2 | NC | No connection |
| 3 | SDA | Serial interface data |
| 4 | SCL | Serial interface clock |
| 5 | RS | Data/command selection pin (4-wire SPI use) |
| 6 | RES | Reset pin (low active) |
| 7 | CS | Chip selection pin (low active) |
| 8 | GND | Ground |
| 9 | NC | No connection |
| 10 | VCC | Power supply |
| 11 | LEDK | Back light cathode |
| 12 | LEDA | Back light anode |
| 13 | GND | Ground |
