產品敘述

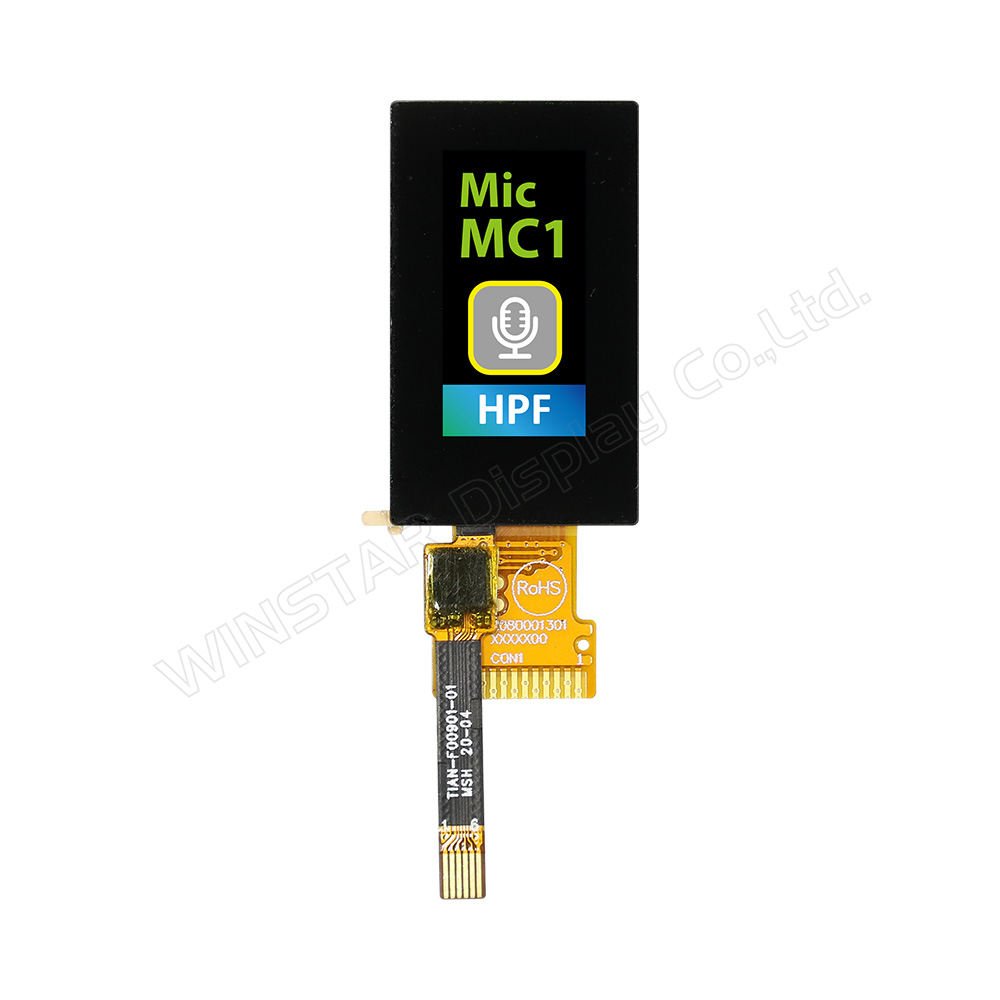

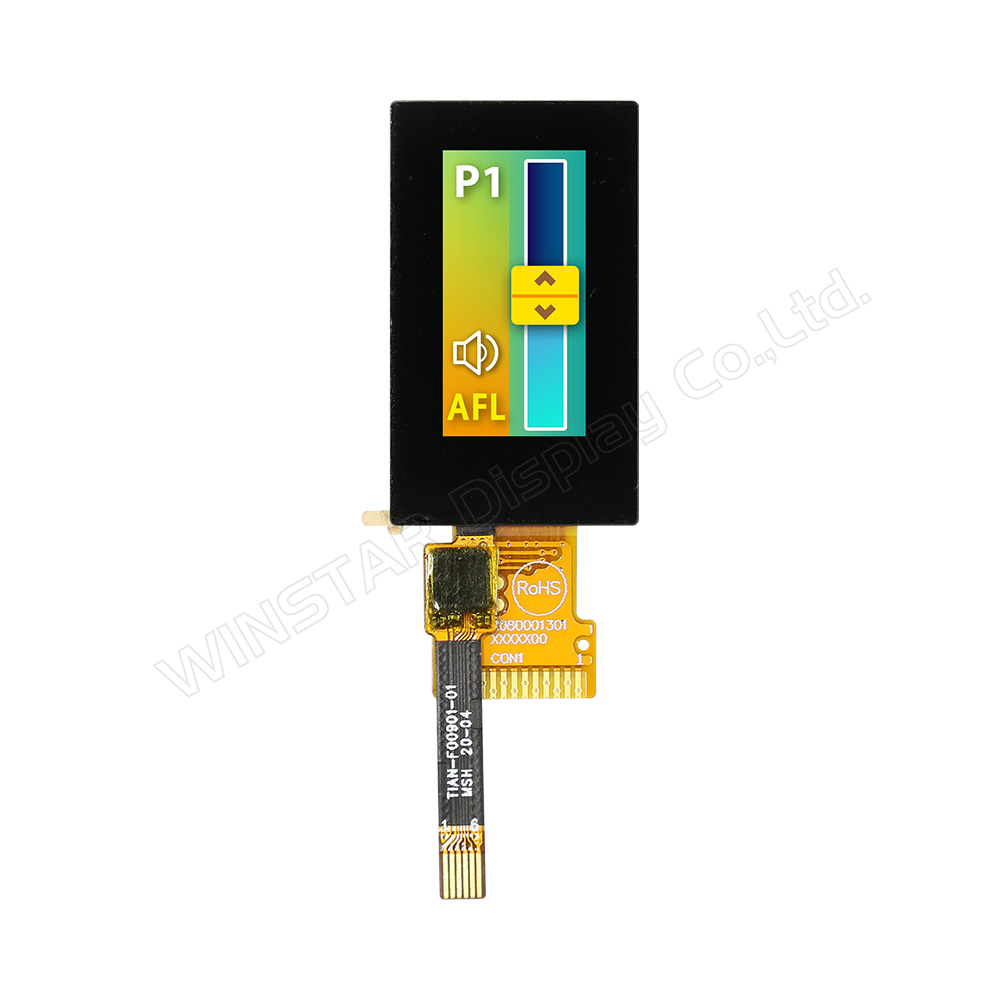

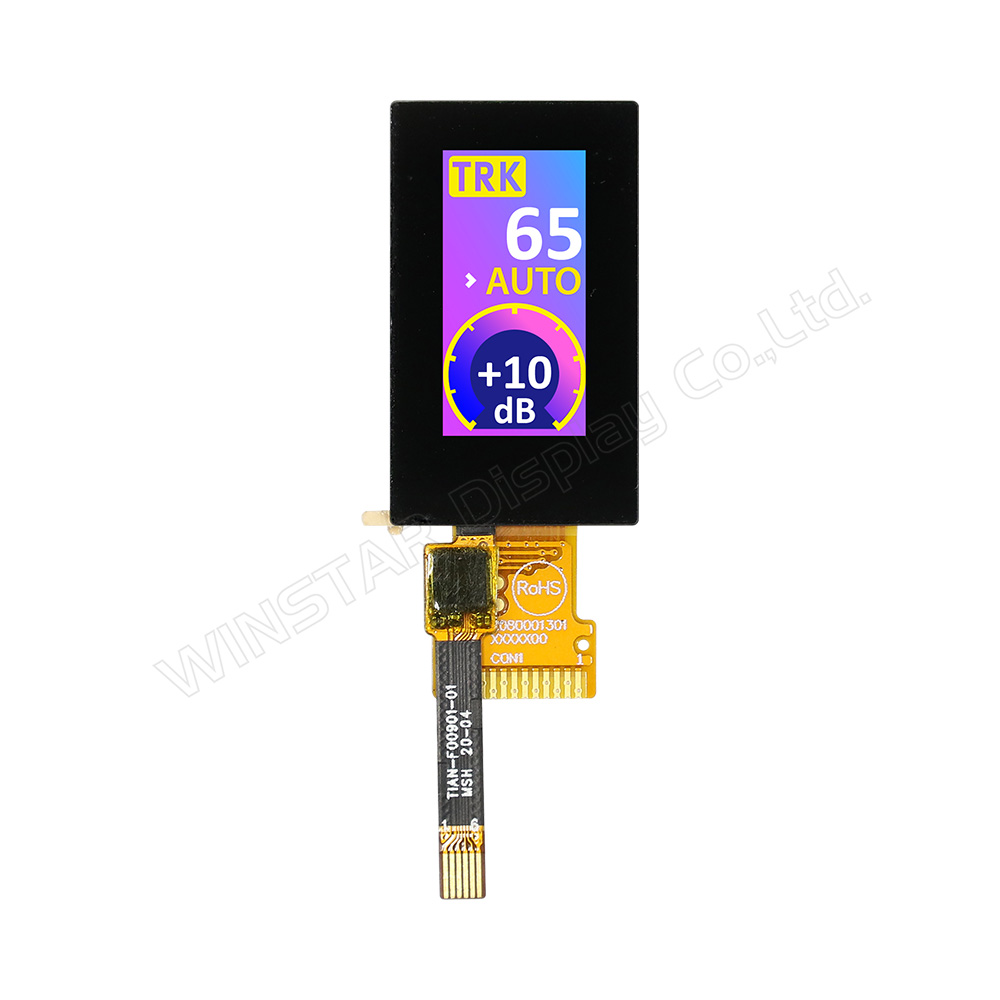

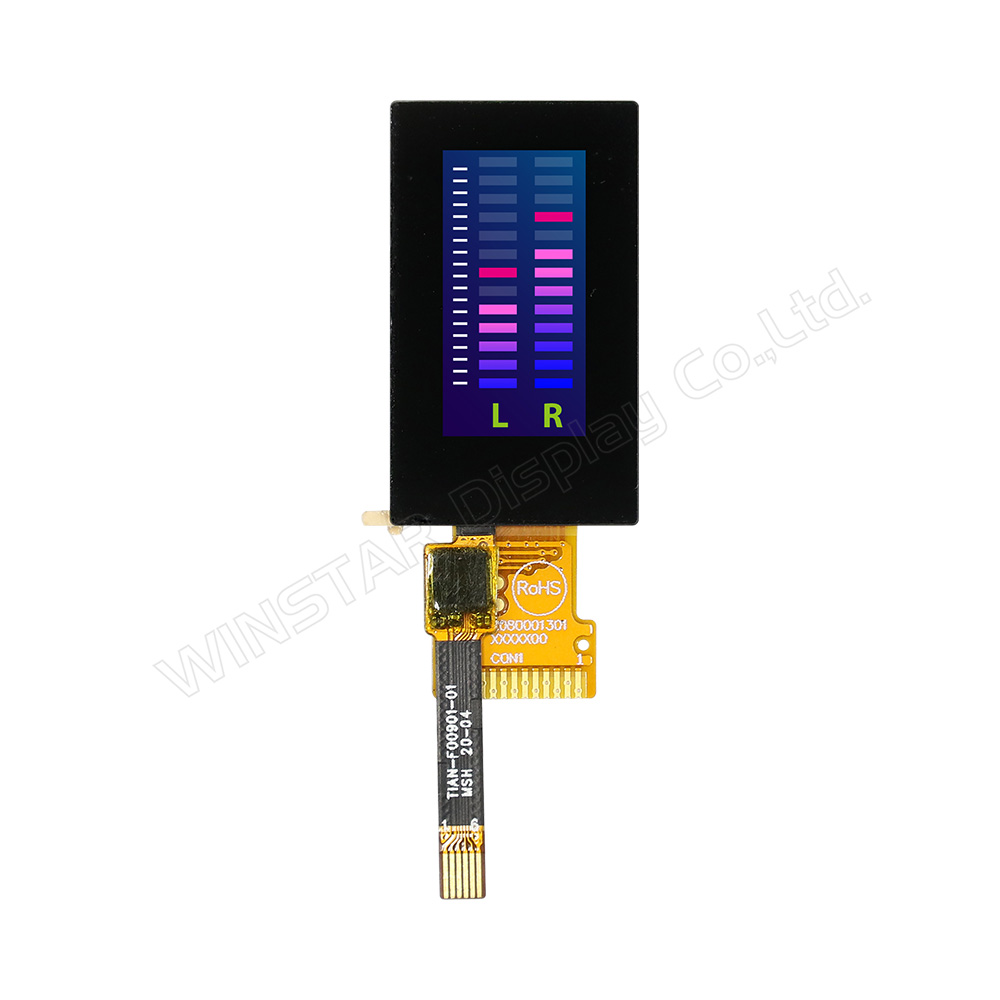

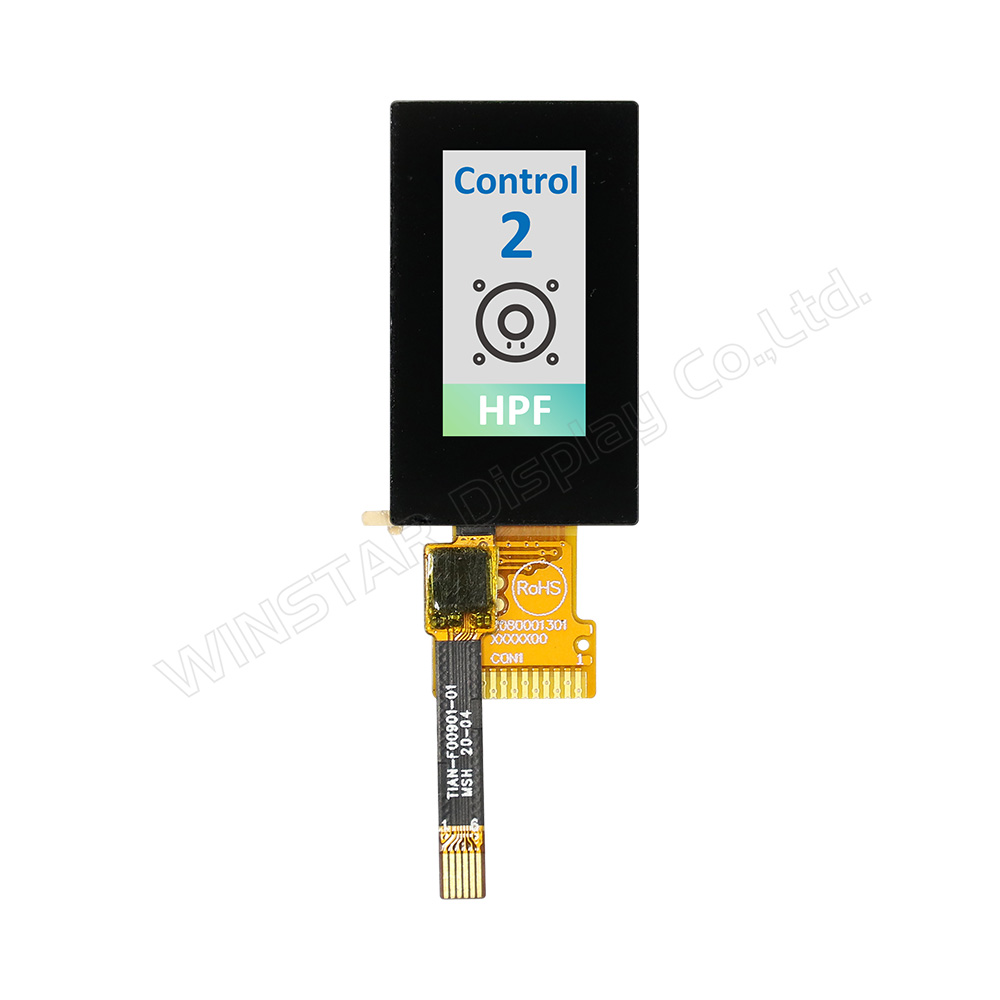

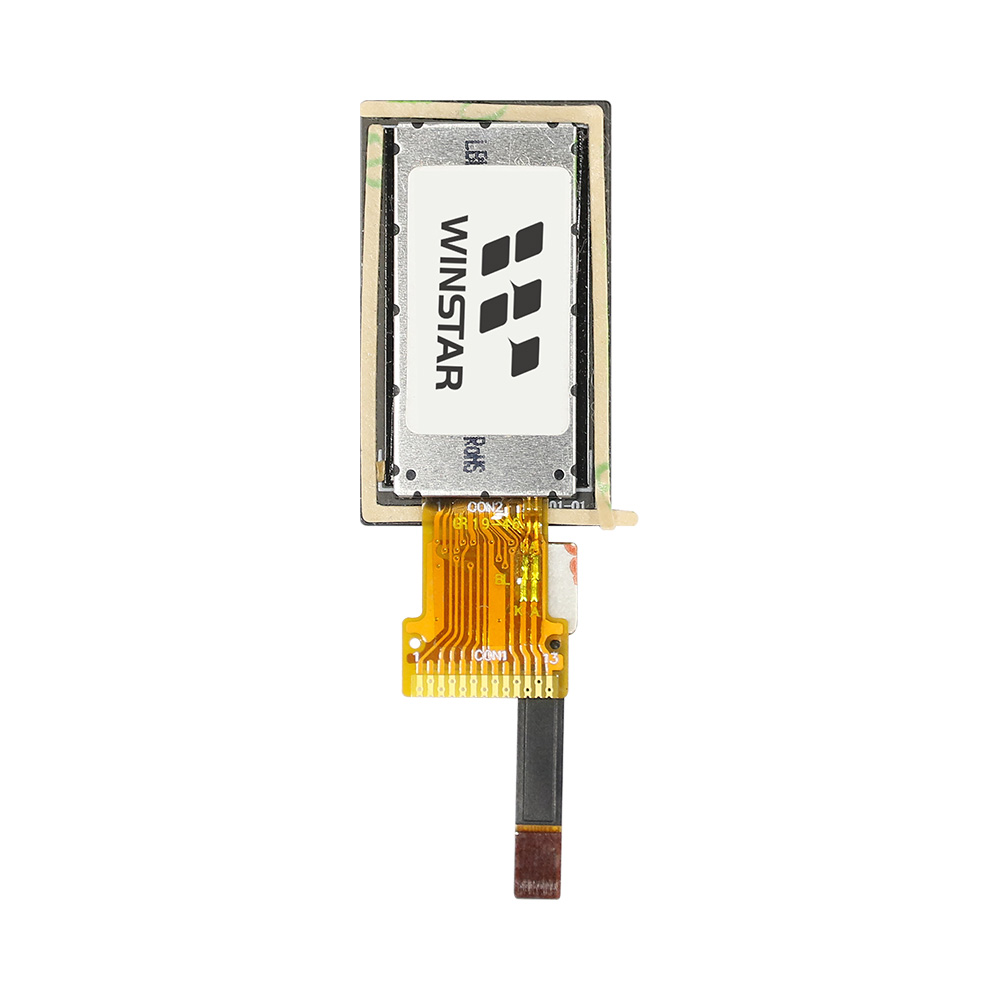

WF0096ATYAA3DNF10是0.96吋 IPS TFT-LCD 顯示器，解析度為80x160像素。這款0.96吋 TFT LCD 顯示器是直屏模式並使用 IPS (In-Plane Switching) 面板技術所以有寬廣的視角，視角為左: 80/右: 80 /上: 80 /下: 80度 (typical)。模組上搭配電容式觸控面板採用了光學膠 (OCA) 貼合技術，固態透明光學膠 Optical Clear Adhesive (OCA) 技術是一種將光學壓克力膠做成有基材或無基材，並在外面再貼合一層離型薄膜的技術，可填充觸控面板與玻璃保護層之間的縫隙，優點是增加顯示器堅固性並提高耐用性，使其能夠更好地抵抗划痕、液體和污垢。觸控面板內建 FT3267 IC 支援 I2C 介面與一指觸控。
WF0096ATYAA3DNF10 TFT 模組內建 ST7735S 控制器 IC，支援 4線SPI 介面，電源電壓 (VCC)為3.0V~3.6V，亮度400 nits (typical value)，對比度800:1。此模組非常適合應用於可穿戴設備 、醫療設備等。工作溫度-20℃~+70℃；儲存溫度-30℃~+80℃。

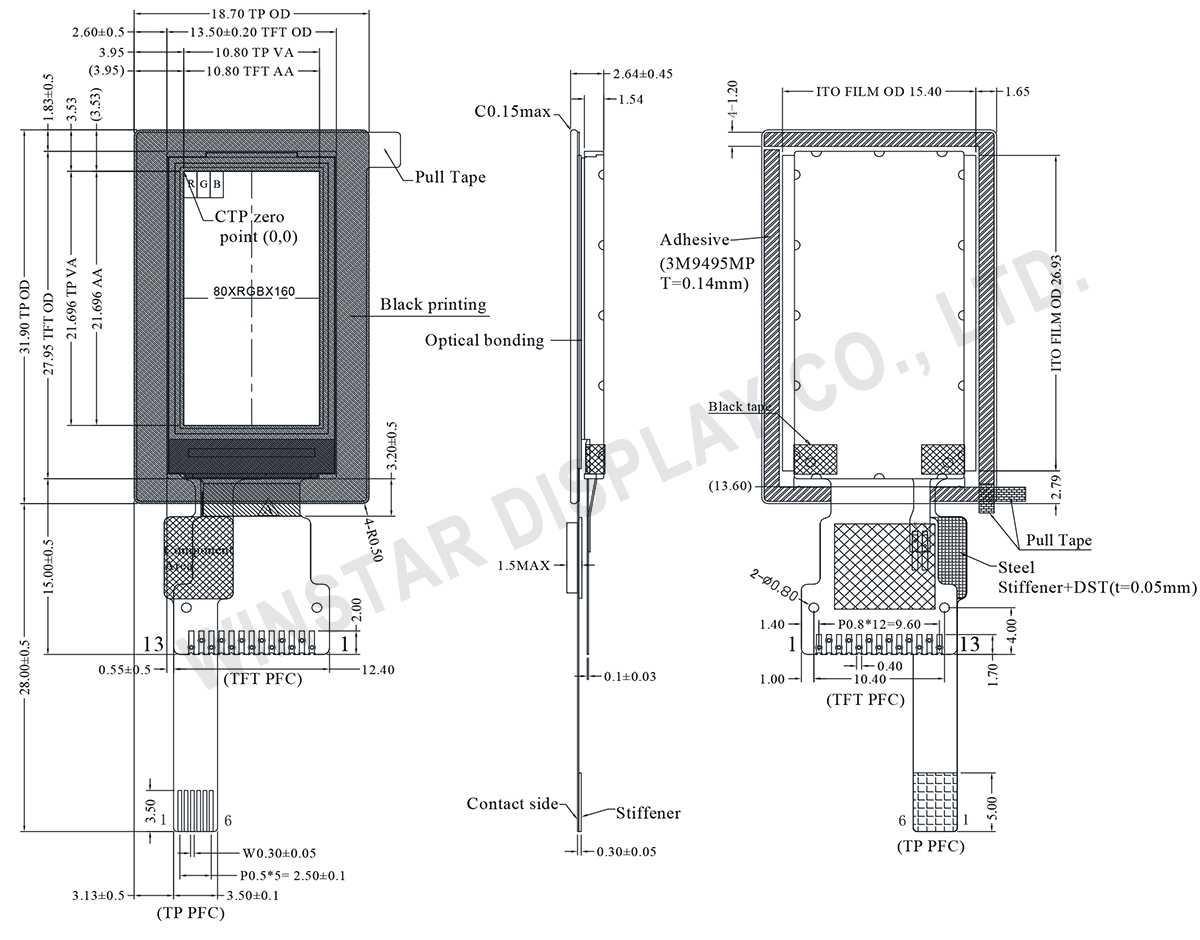

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 0.96 | 吋 |
| 點陣(解析度) | 80 × RGB × 160(TFT) | dots |
| 模組尺寸 | 18.7(W) × 31.9(H) × 2.64(D) | mm |
| 有效區域 | 10.8 × 21.696 | mm |
| 點間距 | 0.135 × 0.1356 | mm |
| LCD 類型 | TFT 全透 | |
| 視角 | 80/80/80/80 (IPS) | |
| 長寬比 | 1:2 | |
| IC | ST7735S或相容IC | |
| TFT 介面 | SPI | |
| 背光類型 | LED, 平常白 | |
| PCAP 介面 | I2C | |
| PCAP IC | FT3267或相容IC | |
| PCAP FW 版本 | V06 | |
| 觸控面板 | 投射電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| 供應 LCM 电流 | ICC | － | 2 | 3 | mA |
| 供應 PCAP | VDDT | 2.8 | － | 3.3 | V |
| I VDDT | － | 2 | 3 | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED 電流 | ILED | － | 20 | － | mA |
| LED 電壓 | VLED | 2.8 | 3.0 | 3.2 | V |
| LED 使用壽命 | 50000 | － | － | Hr |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | SPI4W | SPI4W='0' , 3-wire SPI. SPI4W='1' , 4-wire SPI. |
| 2 | NC | No connection |
| 3 | SDA | Serial interface data |
| 4 | SCL | Serial interface clock |
| 5 | RS | Data/command selection pin (4-wire SPI use) |
| 6 | RES | Reset pin (low active) |
| 7 | CS | Chip selection pin (low active) |
| 8 | GND | Ground |
| 9 | NC | No connection |
| 10 | VCC | Power supply |
| 11 | LEDK | Back light cathode |
| 12 | LEDA | Back light anode |
| 13 | GND | Ground |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VDDT | Power supply |
| 2 | SCL | IIC clock signal. Must be pulled high |
| 3 | SDA | IIC data signal. Must be pulled high. |
| 4 | INT | External interrupt to the host |
| 5 | RESET | External Reset. Low is active |
| 6 | VSS | Power ground. |
