產品敘述

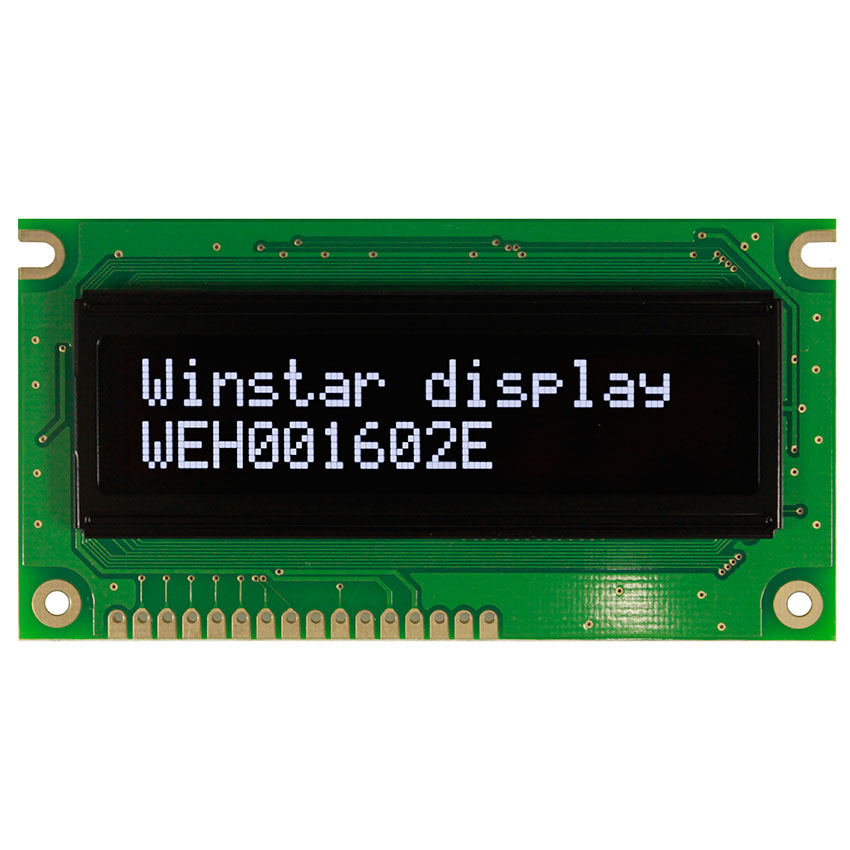

WEH001602E是一款COB字元型OLED顯示器，具有PCB板，對角線尺寸為2.29吋，顯示16個字元 x 2行。這款OLED與華凌光但LCD產品編號WH1602A的外形尺寸(84.0 x 44.0 mm)、顯示區域尺寸(66.0 x 16.0 mm) 和Pin腳排列完全相同。建議客戶考慮使用這款低功耗的16x2字元型OLED來替換現有的STN字元顯示器或用於新項目。
此型號提供多種可選介面：預設6800，另外還有8080和SPI。所有華凌COB字元型 標準品都配備了多合一控制器IC。內建的ROM標準字庫包括ASCII、英文、俄文、歐洲和日文字符集。

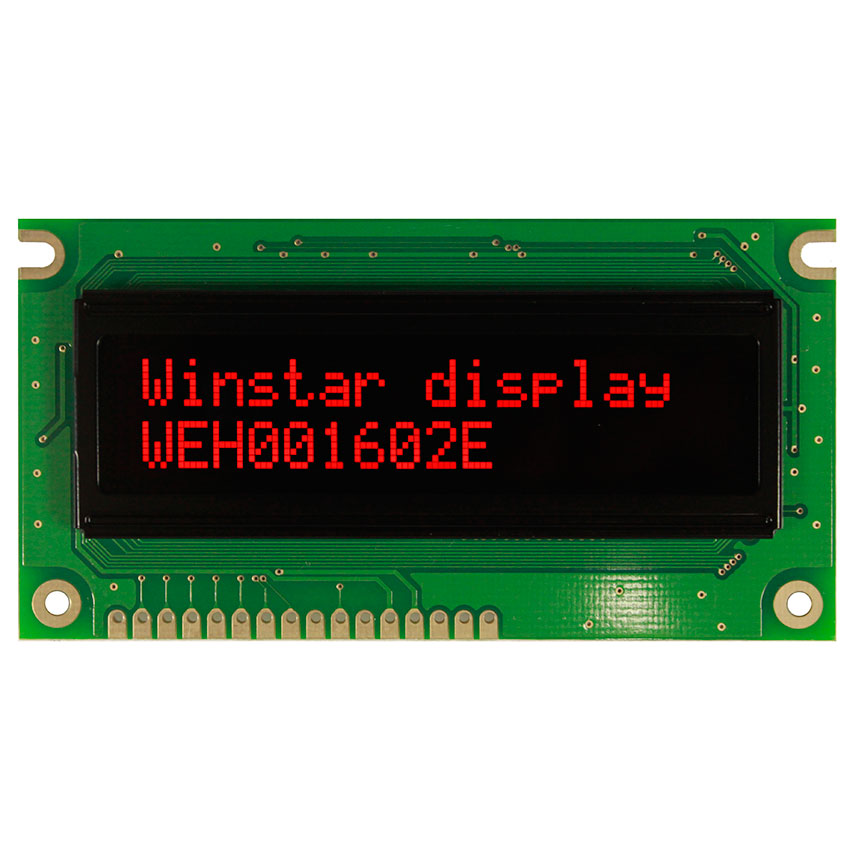

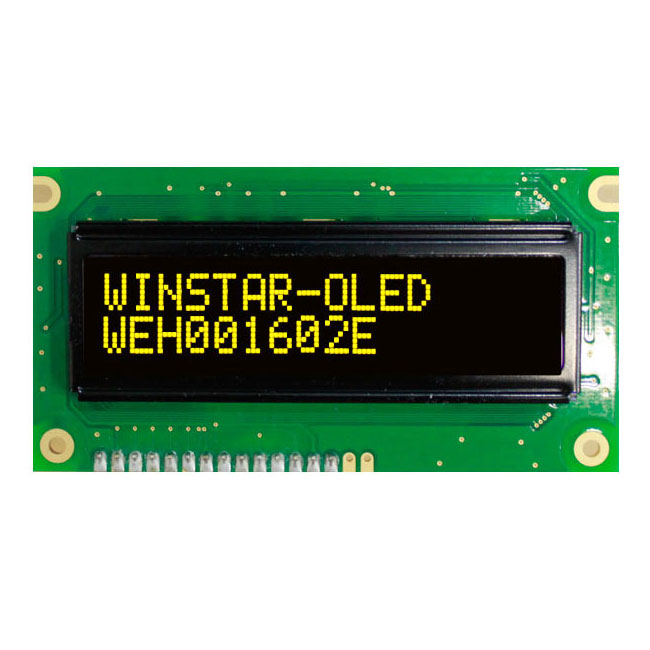

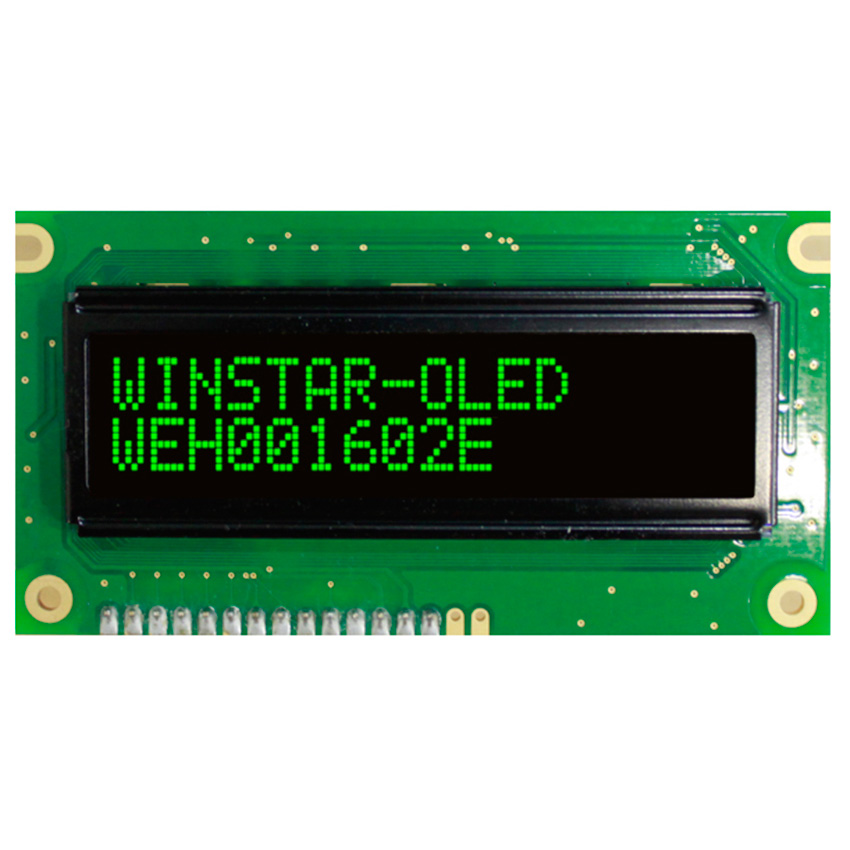

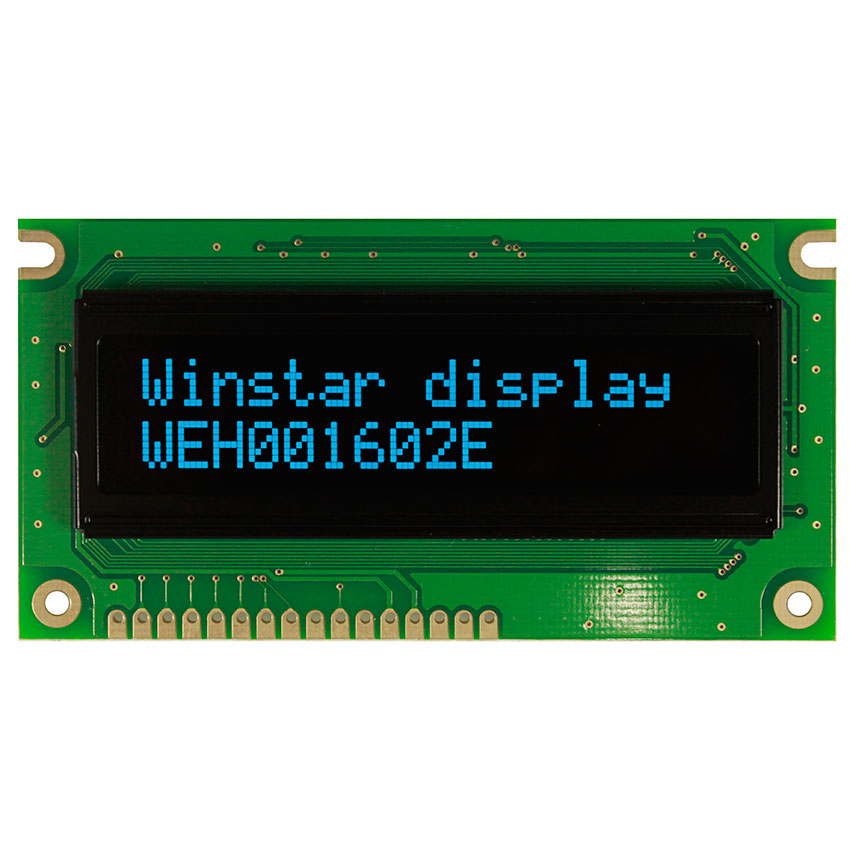

WEH001602E OLED模組可在4.8V~5.3V (典型值為5.0V)的邏輯供電電壓下運作，具有寬廣的工作溫度範圍 (-40°C~+80°C)，儲存溫度範圍為-40°C~+85°C。它擁有高達10,000:1的高對比度。此外，它還提供多種發光顏色供客戶選擇。
OLED本身具有超薄設計、有機自發光，無需背光、具有幾乎無角度限制的寬視角、低功耗、高亮度、高對比度、快速響應時間和廣泛的工作溫度範圍，使得OLED顯示屏非常適合各種產品應用場景。

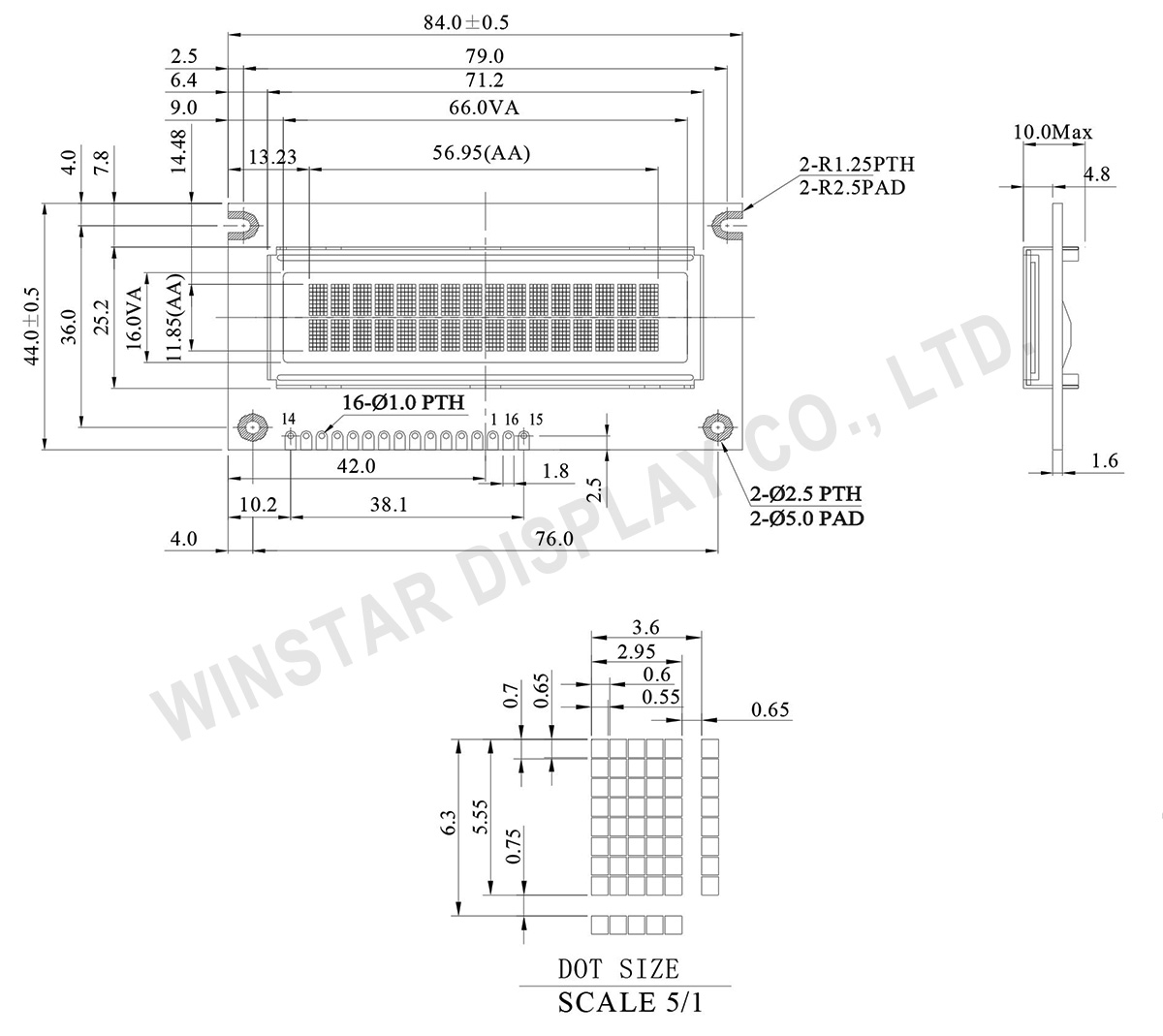

規格圖
Data source ref: WEH001602ELPP5N00100
產品規格
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | No connection |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | No connection |
| 16 | NC | － | No connection |
規格說明
| 項目 | 尺寸 | 單位 |
|---|---|---|
| 字元數 | 16 字 × 2 行 | － |
| 模組尺寸 | 84.0 x 44.0 x 10.0(MAX) | mm |
| 檢視區域 | 66.0 x 16.0 | mm |
| 有效區域 | 56.95 x 11.85 | mm |
| 點大小 | 0.55 x 0.65 | mm |
| 點間距 | 0.60 x 0.70 | mm |
| 字元尺寸 | 2.95 x 5.55 | mm |
| 字元間距 | 3.6 x 6.3 | mm |
| 面板類型 | OLED , 單色 | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| 介面 | 6800, 可選 8080, SPI | |
| 對角線尺寸 | 2.29 吋 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TST | -40 | +85 | °C |
| 邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 輸入高電壓 | VIH | － | 0.8xVDD | － | VDD | V |
| 輸入低電壓 | VIL | － | GND | － | 0.2xVDD | V |
| 輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 輸出低電壓 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | IDD | VDD=5V | － | 33 | 49.5 | mA |
