首頁 產品介紹 OLED顯示器 字元型 OLED 顯示器 WEH001602H

16x2 字元顯示OLED Module

型號 WEH001602H

►類型: 字元
►結構: COB
►16字x2行
►IC:WS0010-TX
►5V電源電壓
►1/16 duty cycle
►介面: 預設6800,可選8080或SPI
►規格尺寸同STN LCD WH1602L1

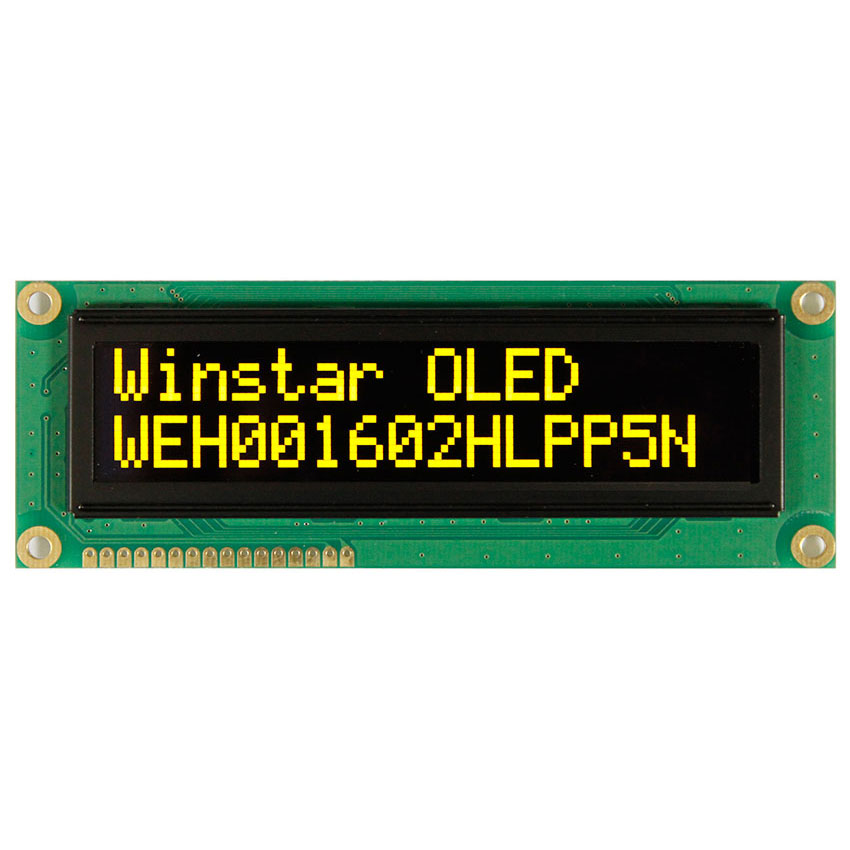

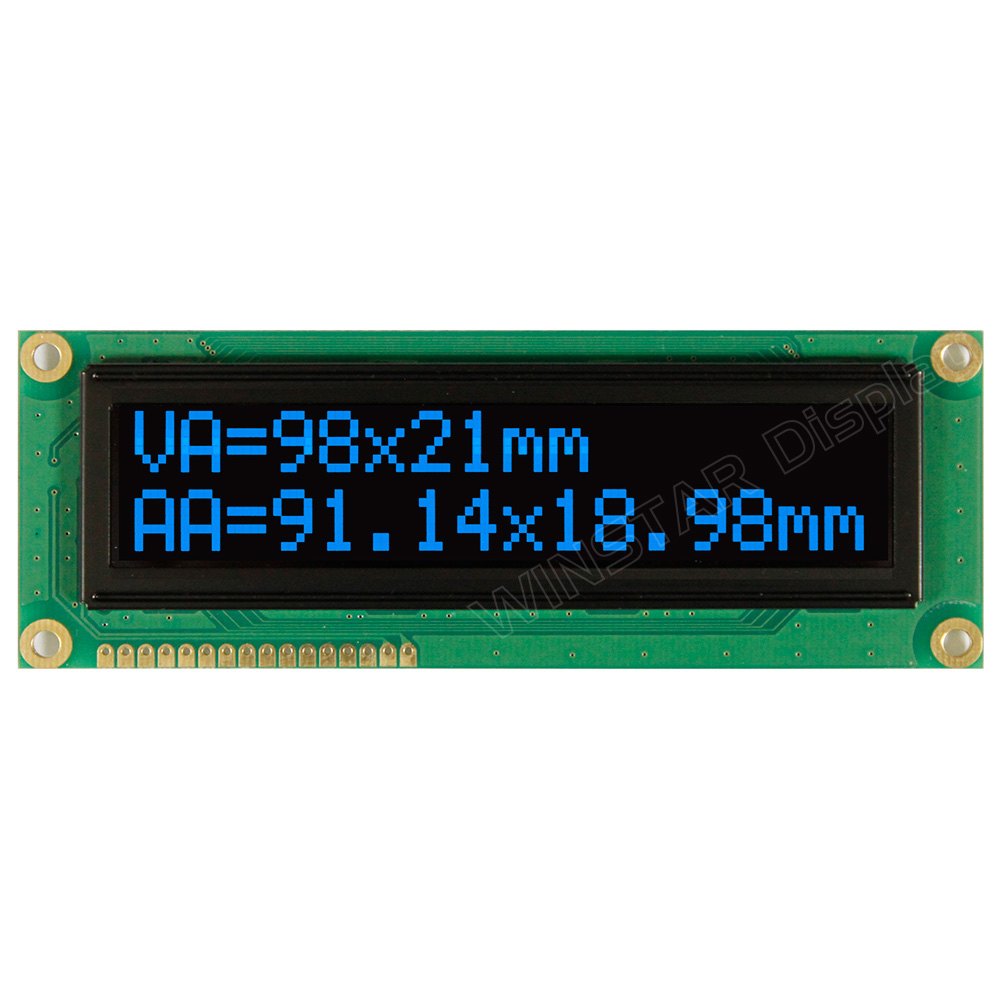

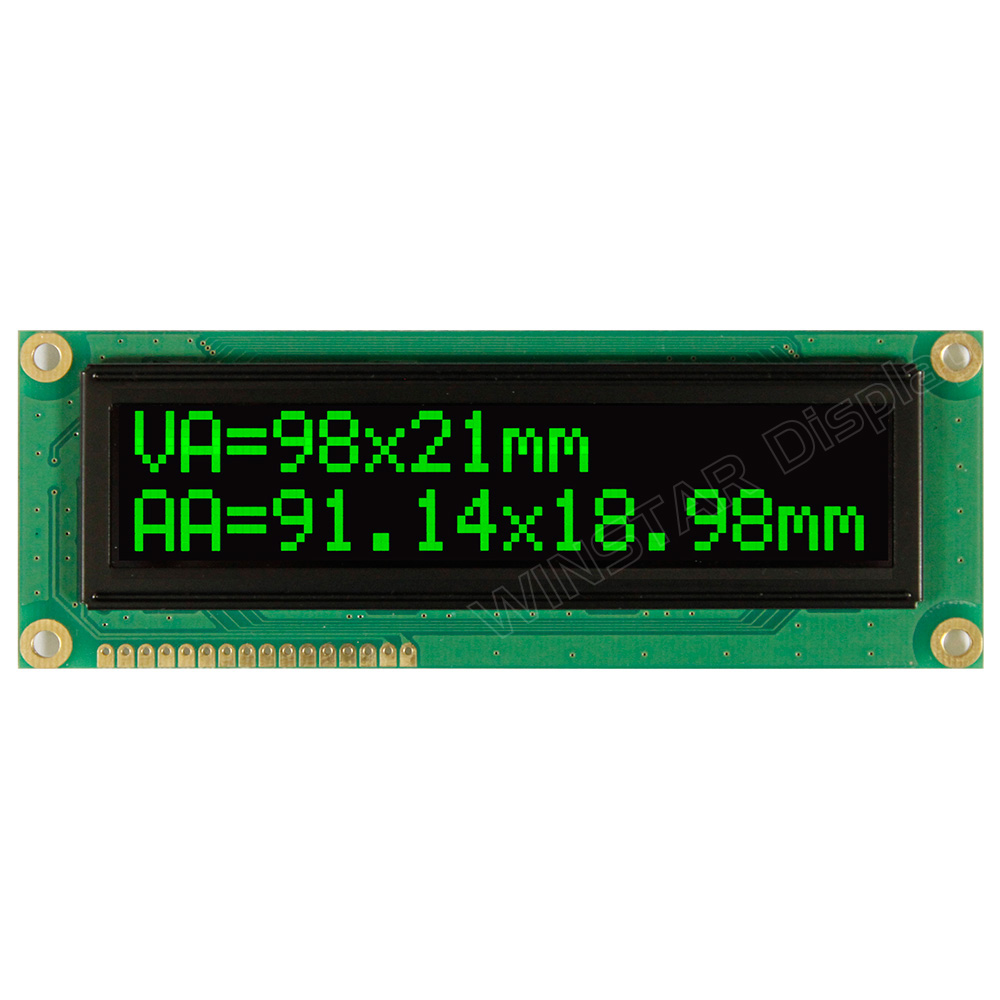

►發光顏色: 白色 / 黃色 / 藍色 / 綠色

產品敘述

WEH001602H 是一款 COB 結構的 16x2 OLED 顯示模組,與 STN LCD WH1602L 相容。模組尺寸為 122.0 × 44.0 mm,顯示面板對角線尺寸為 3.67 吋,有效顯示區域為 91.14 × 18.98 mm。該模組整合了 WS0010-TX IC,支援預設的 6800 介面,以及 8080 和 SPI 介面選項,驅動方式為 1/16。WEH001602H與WEH001602B規格尺寸相同,WEH001602H的面板均勻度更佳,有16x2字元型3.67"需求的客戶,推薦選用此模組。

所有華凌 OLED 字元型 COB 模組均內建四種ROM標準字庫包含了ASCII、英文、俄文、歐文和日文字符集。WEH001602H OLED 系列帶有 PCB 板,可以通過連接線輕鬆連接到應用中,客戶無需自行開發額外的 PCB 板。該 PCB 板設有四個螺絲孔,便於安裝到應用產品上。

此 OLED 模組邏輯供電電壓範圍為 4.8V ~ 5.3V (通常為 5.0V)下操作,設計工作溫度範圍為 -40°C ~ +80°C,儲存溫度範圍為 -40°C ~ +85°C。OLED本身的產品特性超薄,有機自發光無需背光源、超廣視角,幾乎無視角限制、低耗電流、高亮度,高對比度(具有高對比度 10,000:1)、反應速度快、工作溫度範圍廣,使得OLED顯示器非常適合各類型的產品應用。

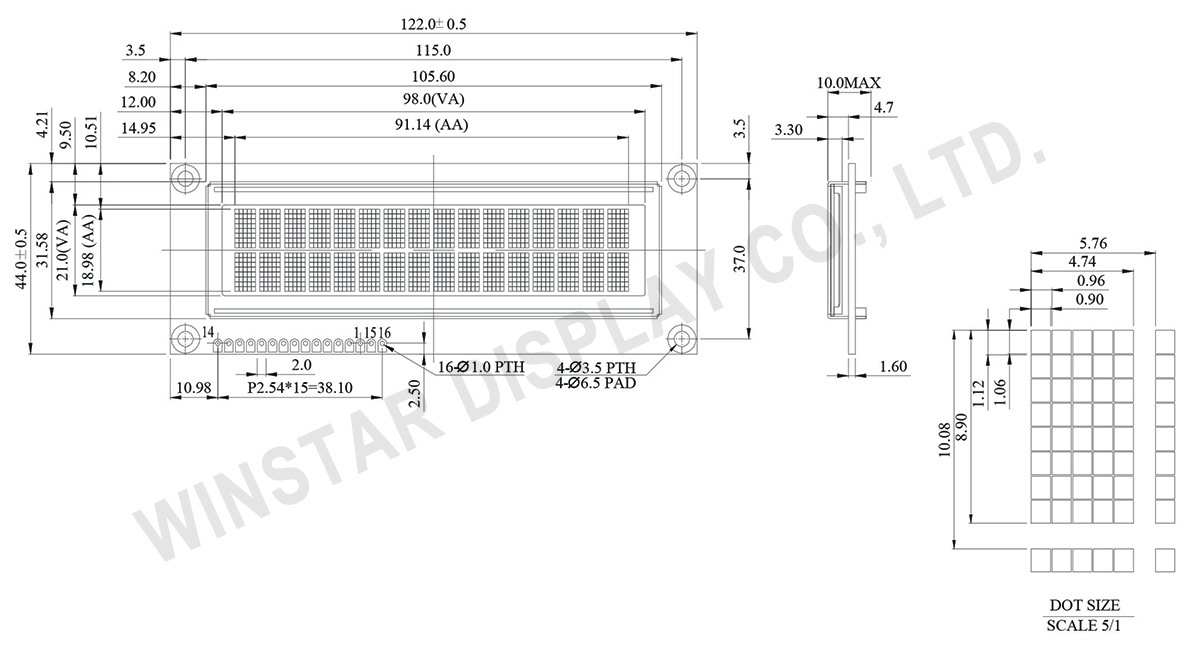

規格圖

WEH001602H - OLED 16x2 Character Display, oled 16x2, 16x2 oled Drawing


Data source ref: WEH001602HWPP5N00100

產品規格

Pin功能定義

Pin No. 符號 Level 功能說明
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 NC
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read(Module→MPU) L: Write(MPU→Module)
6 E H,H→L Chip enable signal
7 DB0 H/L Data bit 0
8 DB1 H/L Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 NC
16 NC

規格說明

項目 規格 單位
字元數 16字x2行
模組尺寸 122.0 x 44.0 x 10.0(MAX) mm
檢視區域 98.0 x 21.0 mm
有效區域 91.14 x 18.98 mm
點大小 0.90 x 1.06 mm
點間距 0.96 x 1.12 mm
字元尺寸 4.74 x 8.9 mm
字元間距 5.76 x 10.08 mm
面板類型 OLED , 單色
Duty 1/16
IC WS0010-TX
介面 6800,可選 8080, SPI
尺寸 3.7 吋

最大絕對額定值

項目 符號 最小值 最大值 單位
工作溫度 TOP -40 +80 °C
儲存溫度 TST -40 +85 °C
邏輯電源電壓 VDD-VSS -0.3 5.3 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS 4.8 5.0 5.3 V
輸入高電壓 VIH 0.8xVDD VDD V
輸入低電壓 VIL GND 0.2xVDD V
輸出高電壓 VOH IOH=-0.5mA 0.8xVDD VDD V
輸出低電壓 VOL IOL=0.5mA GND 0.2xVDD V
50%顯示畫面耗電流 IDD VDD=5V 58 87 mA


Search Keyword: 16x2 oled, oled 16x2
