7吋 TFT LCD 800x480 顯示器配控制板

型號 WF70C4TIBGDAN0

►尺寸: 7吋
►解析度: 800 x 480 dots
►視角: 12H
►介面: MCU
►控制器IC:SSD1963
►控制板: 有
►亮度(cd/m²):500
►鐵框螺絲孔: 有
►觸控面板: 無

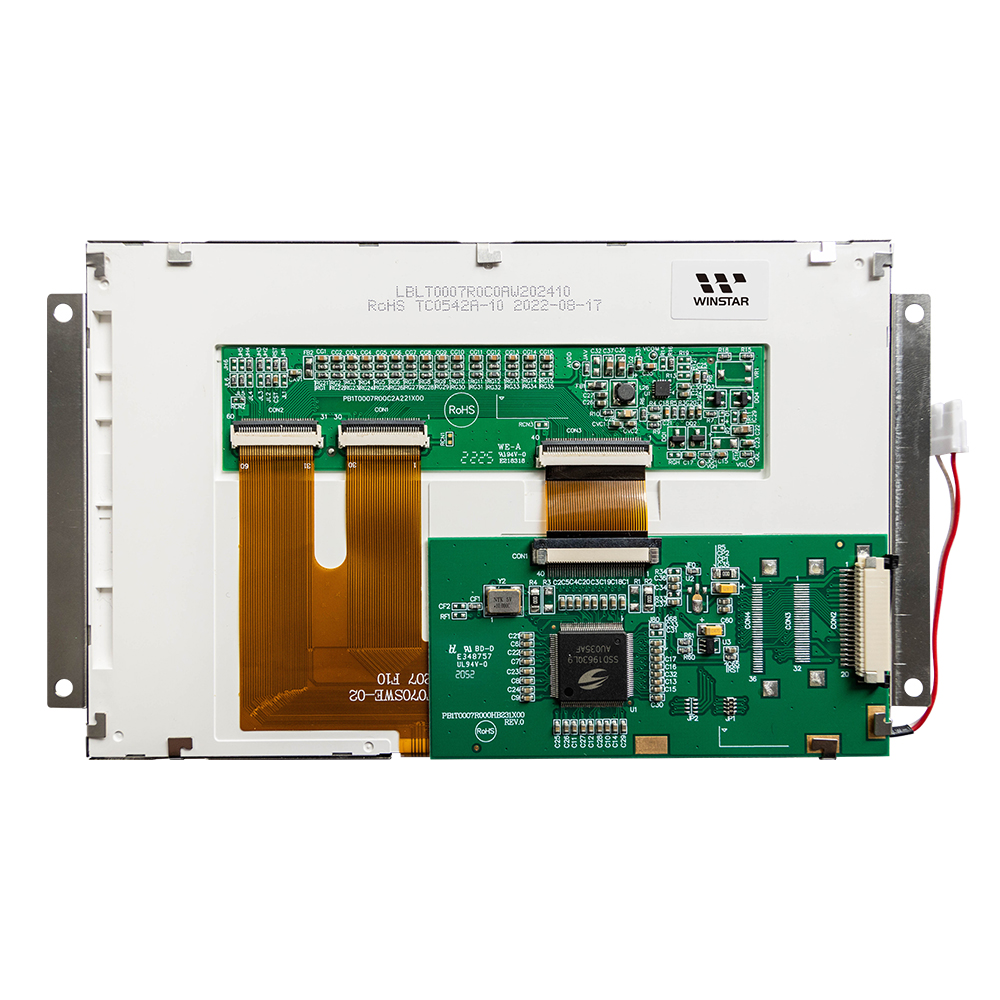

產品敘述

WF70C4TIBGDAN0 是一款 7 吋 TFT LCD 800x480 顯示器模組,內建 SSD1963 控制IC,適用於工業控制面板、醫療設備顯示、POS 終端機及家庭自動化系統等應用。此模組支援 8080 MPU 8-bit 並列介面,並提供 36 Pin MCU 8080 介面,使用者可以透過跳線選擇 8-bit 或 16-bit 6800 介面模式,為系統設計提供了靈活性。

此顯示器具有 500 nits 的亮度(典型值)和防眩光表面,即使在有環境光的情況下,亦能確保清晰可讀。1000:1 的對比度提供銳利而生動的影像。WF70C4TIBGDAN0模組的工作電壓範圍為 3.0V 至 3.6V(典型值為 3.3V),可在 -20℃ 至 +70℃ 的工作溫度範圍內運行,儲存溫度範圍-30℃ 至 +80℃ ,適用於各種工業環境。此外,WF70C4系列是已停產WF70H系列的替代方案,歡迎隨時來信詢問。

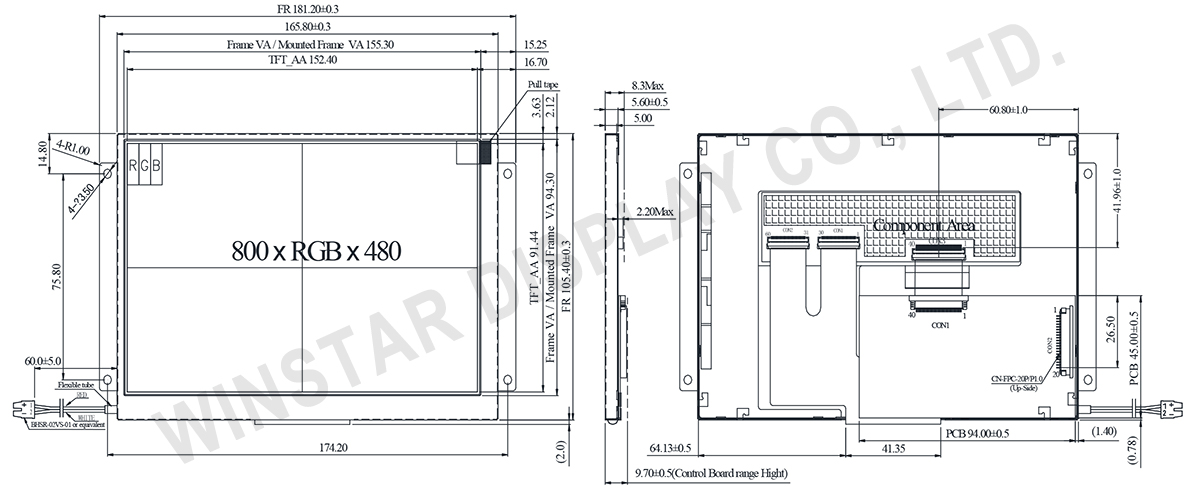

規格圖

TFT LCD 800x480, 800x480 TFT, 800x480 LCD with Controller Board - WF70C4TIBGDAN0

產品規格

規格說明

項目 規格 單位
顯示尺寸(對角線) 7.0
解析度 800 × RGB × 480(TFT) dots
模組尺寸 181.2(W)x 105.40(H) x 9.7(D) mm
有效區域 152.4 x 91.44 mm
點間距 0.1905x 0.1905 mm
LCD類型 TFT, 白色, 透射式
視角 12點鐘方向
灰階反轉 6點鐘方向
長寬比 16:9
背光類型 LED,白色
TFT 驅動IC SSD1963
介面 Digital 8080 family MPU( 8bit Parallel )
觸控面板 無觸控面板
表面 防眩光

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80


電氣特性

工作條件

項目 符號 條件 最小值 典型值 最大值 單位
LCM電源電壓 VDD - 3.0 3.3 3.6 V
LCM電源電流 IDD Black Pattern 160 240 mA


背光驅動條件

參數 符號 最小值 典型值 最大值 單位
LED 電流 - - 160 200 mA
耗電量 VBL+=9.8V - 1568 - mW
LED 電壓 VBL+ 8.4 9.8 11 V
LED使用壽命 - 50,000 - - Hr

Pin功能定義

LCM PIN 定義

Pin 符號 功能說明
1 GND Power Ground
2 VDD Power Supply : +3.3V
3 NC No connect
4 D/C Data/Command select
5 WR Write strobe signal
6 RD Read strobe signal
7 DB0 Data bus
8 DB1 Data bus
9 DB2 Data bus
10 DB3 Data bus
11 DB4 Data bus
12 DB5 Data bus
13 DB6 Data bus
14 DB7 Data bus
15 CS Chip select
16 NC No connect
17 NC No connect
18 RST Hardware reset
19 NC No connect
20 NC No connect


背光驅動部分

Pin No. 符號 功能說明
1 VLED+ Red, LED_ Anode
2 VLED- White, LED_ Cathode
