產品敘述

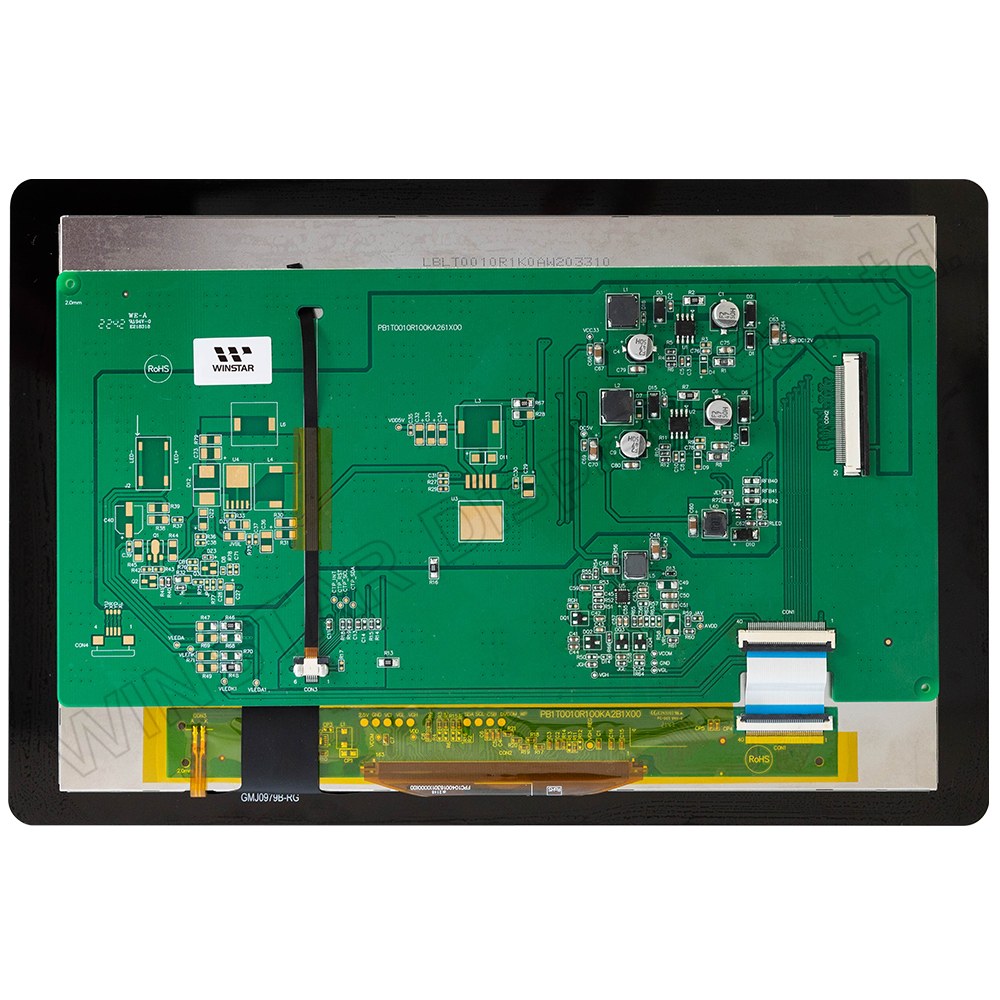

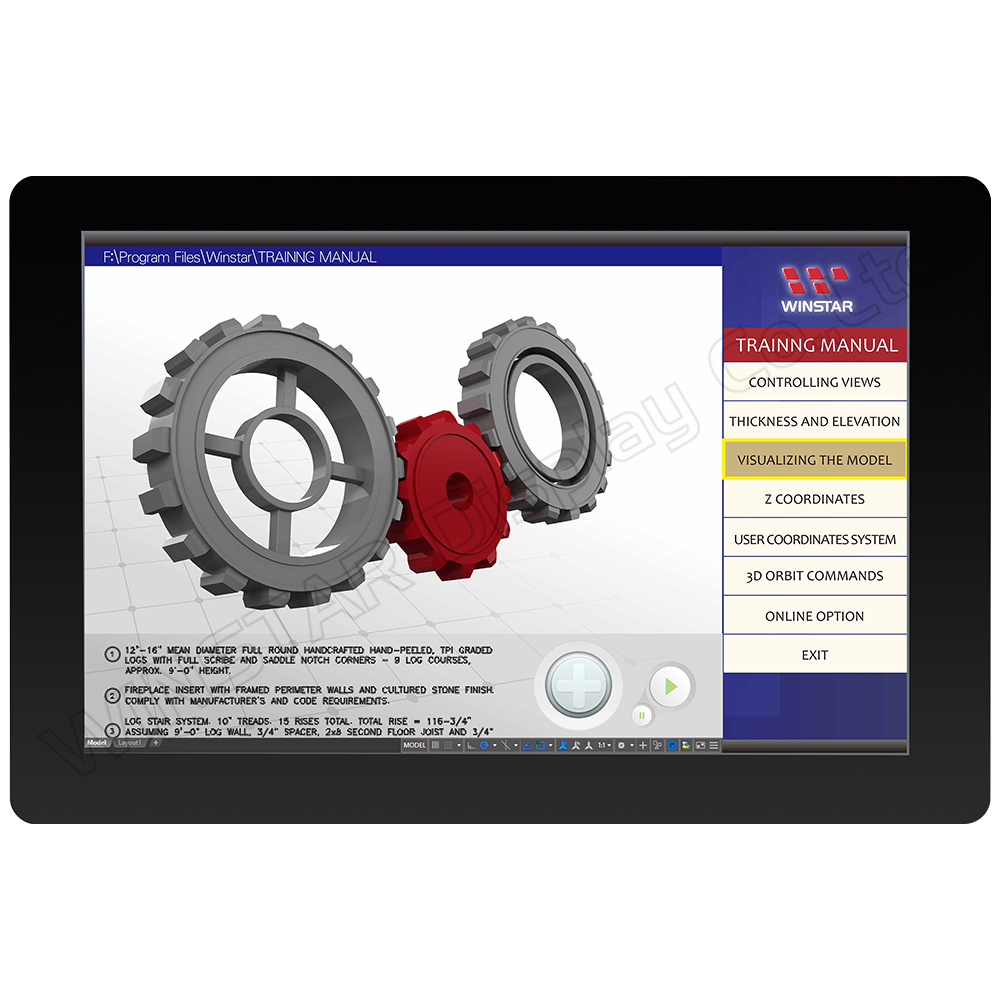

WF101KTYJPLNG0 是一款 10.1 吋 採用 IPS 技術 TFT-LCD 顯示模組，內建投射電容觸控螢幕 (PCAP) 並整合電源板。此模組擁有 1280 x 800 像素的高解析度，300 nits 的亮度，以及 1000:1 的對比度。IPS 面板提供左、右、上、下各 80°的廣視角，適用於需要高可視性的各種應用。
此模組配備 LVDS 介面與 GT928 IC，支援 5 點觸控及 I2C 介面，提供多樣化的系統整合選擇。操作電壓為 DC 12V，透過整合的電源板簡化了電力需求，省去額外外部電源元件。WF101KTYJPLNG0 非常適合用於 HMI（人機介面）、POS 系統及其他工業或商業應用，提供可靠的觸控功能與高品質顯示效果。

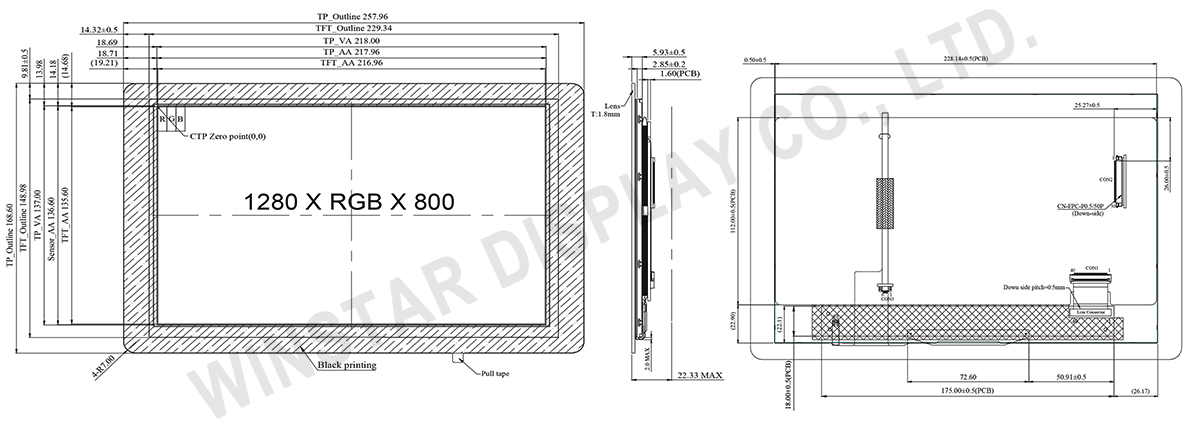

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 對角線尺寸 | 10.1 | 吋 |
| 解析度 | 1280 x 3(RGB) x 800 | dots |
| 模組尺寸 | 257.96 × 168.6 × 22.33 | mm |
| 有效區域 | 216.96 (H) × 135.6(V) | mm |
| 點間距 | 0.1695 × 0.1695 | mm |
| 顯示模式 | 全透 | |
| 視角 | 80/80/80/80 | |
| 像素排列 | R.G.B. Vertical Stripe | |
| TFT Drive IC | EK79202B1 或相容IC | |
| 背光類型 | LED,白色 | |
| 長寬比 | 16:10 | |
| TFT 介面 | LVDS | |
| PCAP FW 版本 | 80 | |
| PCAP IC | GT928 或相容IC | |
| PCAP 介面 | I2C | |
| PCAP 解析度 | 1280*800 | |
| 觸控面板類型 | PCAP電容式觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型操作條件：
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | DC12V | - | 12.0 | - | V |
| IDC12V | 260 | 390 | mA | ||
| 供應PCAP | VDDT | 2.8 | - | 3.3 | V |
| IVDDT | - | 14 | 21 | mA | |
背光特性：
| 範圍 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| PWM 控制電平 (LED_PWM) | High Level | - | 3.3 | - | V |
| Low Level | - | 0 | - | V | |
| PWM控制佔空比 | - | 1 | - | 100 | % |
| PWM控制頻率 | - | - | 10K | - | Hz |
| LED使用壽命 | - | 50,000 | - | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | DC12V | P | Power Supply |
| 2 | DC12V | P | Power Supply |
| 3 | DC12V | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | GND | P | Ground |
| 6 | GND | P | Ground |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | PWM | This pin is connected to the external LED driver. PWM type control signal for brightness of the LED backlight. If not used, please float this pin. | |
| 24 | NC | - | No connection |
| 25 | DC3V | P | Power Supply |
| 26 | NC | - | No connection |
| 27 | GND | P | Ground |
| 28 | SDA | I/O | Serial communication data input. |
| 29 | SCL | I | Serial communication clock input |
| 30 | INT | O | External interrupt to the host |
| 31 | RST | I | External Reset, Low is active |
| 32 | GND | P | Ground |
| 33~43 | NC | - | No connection |
| 44 | GND | P | Ground |
| 45 | GND | P | Ground |
| 46 | GND | P | Ground |
| 47 | NC | - | No connection |
| 48 | DC12V | P | Power Supply |
| 49 | DC12V | P | Power Supply |
| 50 | DC12V | P | Power Supply |
