8.8 吋 STM32N6 Edge AI 開發板

型號 WL0F00088000BGXAANA00

►LCD 尺寸: 8.8吋
►解析度: 1920×480 dots
►視角: 85/85/85/85(IPS)
►通訊介面: CAN FD, RS485, RS232, Ethernet, USB-C, UART, SPI, I2C, GPIO
►相機介面: MIPI CSI-2 / Parallel
►觸控面板: 投射電容式觸控螢幕
►亮度(cd/m²): 450
►工作電壓：9-36V
►支援 ST TouchGFX
►64 MB 外部 Flash 記憶體
►產品狀態：可靠度驗證進行中，預計 10 月提供量產樣品。

規格下載

索取Demo Code

產品詢問

回分類頁下一個產品

產品敘述

華凌光電 WL0F00088000BGXAANA00 是業界首款採用 STM32N6 MCU 的 8.8 吋長條型 AI 開發板。此平台專為嵌入式 AI 與 STM32 AI 開發而設計，整合超寬幅 IPS 觸控顯示器、MIPI CSI-2 與平行式攝影機介面，以及裝置端 AI 運算功能，構成經過驗證的 MCU 架構開發平台。

MCU 平台上的邊緣 AI 運算

針對不需要 Linux 作業系統的嵌入式 AI 應用，STM32N657 可讓開發人員在 MCU 架構上實現視覺 AI 與進階圖形化 HMI，有助於縮短系統啟動時間並降低整體系統成本。平台支援 MIPI CSI-2 與平行式攝影機介面，可執行即時影像辨識、物件偵測與異常偵測，同時提升資料隱私與安全性。除了攝影機視覺應用外，平台亦支援音訊輸入，可在 HMI 上執行離線喚醒詞偵測與語音辨識。

針對 AI 視覺與超寬幅 HMI 應用最佳化

不同於一般顯示器尺寸，此款搭載 PCAP 觸控功能的 8.8 吋 IPS 顯示器，特別適合安裝空間受限的 2U 機架應用。其解析度為 1920 × 480，採用 4:1 長條型顯示比例，適用於安裝高度有限、但需要呈現寬幅資訊配置的 AI 視覺與超寬幅 HMI 應用。單一畫面即可同步顯示即時攝影機影像、AI 推論結果、系統狀態、操作控制與警示資訊。

典型應用包括智慧家電、工業控制面板、非公路車輛儀表板、設備監控系統及嵌入式 AI 視覺系統。

為加速 AI 視覺應用開發，WINSTAR 提供完整的 Demo Kit，整合 8.8 吋 HMI 開發板、經過驗證的攝影機模組與必要配件，提供可直接進行評估的嵌入式 AI 開發平台。

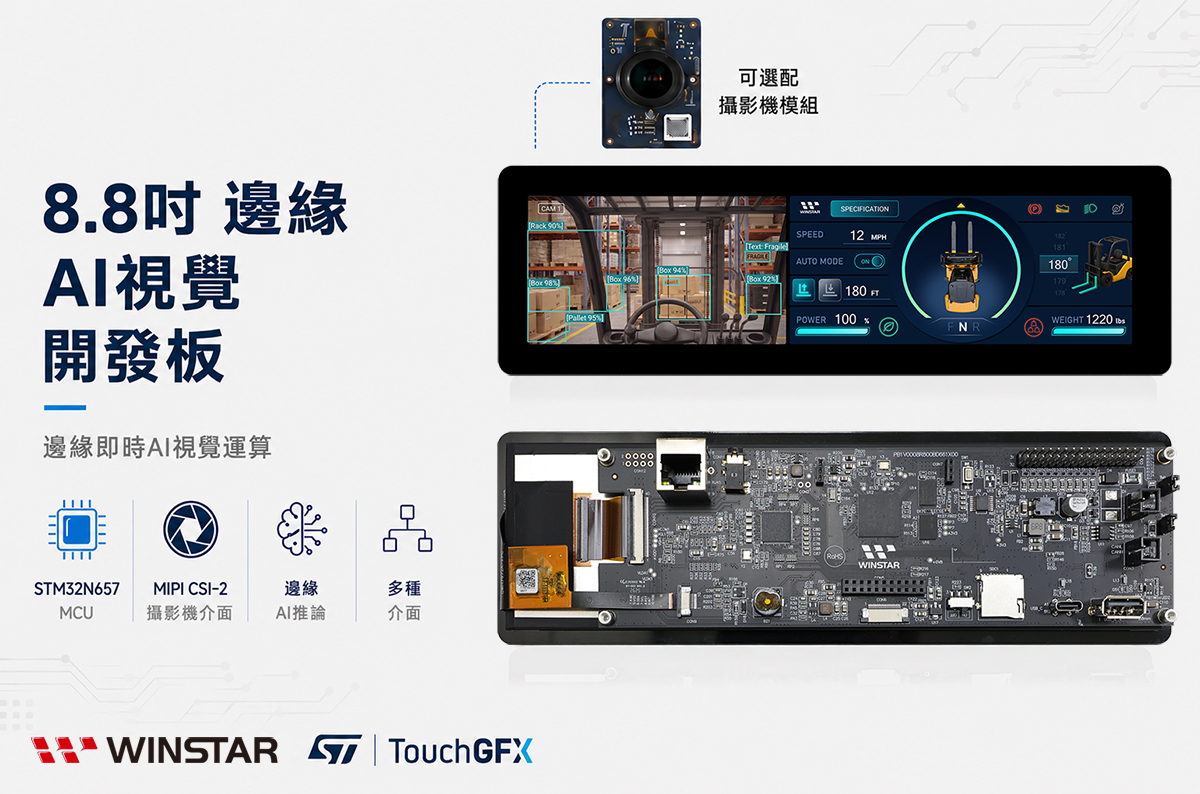

8.8 吋 STM32N6 邊緣 AI 開發板 - WL0F00088000BGXAANA00

規格圖

Block Diagram

產品規格

規格說明

項目	標準值	單位
工作電壓	9V~36V 動態	Vdc
通訊介面	CANFD / RS485 / RS232 / UART / LAN / SPI / I2C / USB	N/A
MCU	STM32N657	N/A
RAM	32	MB
快閃記憶體	64	MB
LCD 顯示尺寸	8.8	吋
點矩陣	1920 x RGB x 480(TFT)	dot
模組尺寸	241.3(W) x 74.3(H) x 28.7(D)	mm
有效顯示區域	218.88 (H) x 54.72(V)	mm
像素間距	0.114(W) x 0.114(H)	mm
亮度	Min:350; Typ:450	cd/m2
LCD 類型	TFT全透
可視角度	85/85/85/85
長寬比	1:4 (Bar Type)
觸控面板	投射電容式觸控面板 (PCAP)
表面	亮面

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
供應電壓	VIN	－	9	12	36	V
供應LCM電流	I(mA)	－	420	300	105	mA

BOM

項目	說明
LCM	WF88BTYA8MNG10#
PCBA	PB4V0008R800BD661X00

Pin功能定義

CON1 定義:

Pin	符號	功能	備註
1	VIN	Power supply input V+	Input
2	+3V3	3.3V power for JTAG interface	Output
3	VIN	Power supply input V+	Input
4	SWCLK	CLK pin for JTAG interface	I/O
5	GND	Power supply GND input	GND
6	GND	Power supply GND input	GND
7	GND	Power supply GND input	GND
8	SWDIO	Data pin for JTAG interface	I/O
9	SPI_CS	SPI Chip select interface	Input
10	NRST	Reset pin for JTAG interface	Input
11	SPI_CLK	SPI Clock interface	I/O
12	BOOT0	Power supply GND input	Input
13	SPI_MOSI	SPI MOSI interface	Output
14	IO_0	Timer, Event, I/O	PB5
15	SPI_MISO	SPI MISO interface	Input
16	IO_1	ADC, Timer, Event, I/O	PA9
17	I2C_SDA	I2C SDA interface	I/O
18	IO_2	ADC, Timer, Event, I/O	PA10
19	I2C_SCL	I2C SCL interface	I/O
20	IO_3	ADC, Timer, Event, I/O	PB10
21	UART1_TX	UART TX interface	Output
22	IO_4	DAC, Timer, Event, I/O	PB3
23	UART1_RX	UART RX interface	Input
24	IO_5	PWM, Timer, Event, I/O	PE7
25	UART2_TX	UART TX interface	Output
26	IO_6	PWM, Timer, Event, I/O	PE8
27	UART2_RX	UART RX interface	Input
28	IO_7	PWM, Timer, Event, I/O	PE9
29	RS232_TX	RS232 TX interface	Output
30	IO_8	PWM, Timer, Event, I/O	PE10
31	RS232_RX	RS232 RX interface	Input
32	IO_9	PWM, Timer, Event, I/O	PE12

CON3 定義:

Pin	符號	功能	備註
1	CAN_H	CAN BUS High interface	I/O
2	CAN_L	CAN BUS Low interface	I/O

CON4 定義:

Pin	符號	功能	備註
1	RS485_A	RS485 A interface	I/O
2	RS485_B	RS485 B interface	I/O

CON6 定義:

Pin	符號	功能	備註
1	GND	Power GND	GND
2	CSI_D0_N	MIPI CSI D0 negative signal	I/O
3	CSI_D0_P	MIPI CSI D0 positive signal	I/O
4	GND	Power GND	GND
5	CSI_D1_N	MIPI CSI D1 negative signal	I/O
6	CSI_D1_P	MIPI CSI D1 positive signal	I/O
7	GND	Power GND	GND
8	CSI_CLK_N	MIPI CSI clock negative signal	I/O
9	CSI_CLK_P	MIPI CSI clock positive signal	I/O
10	GND	Power GND	GND
11	TOF_LPn	TOF LPn interface	I/O
12	TOF_INT	TOF INT interface	Input
13	GND	Power GND	GND
14	IMU_INT1	IMU INT1 interface	Input
15	IMU_INT2	IMU INT2 interface	Input
16	GND	Power GND	GND
17	CAM_NRST	Camera Reset	Input
18	CAM_EN	Camera Enable	Input
19	GND	Power GND	GND
20	CAM_SCL	Camera SCL interface	I/O
21	CAM_SDA	Camera SDA interface	I/O
22	VDD_CAM	Power supply +3.3V	Input
