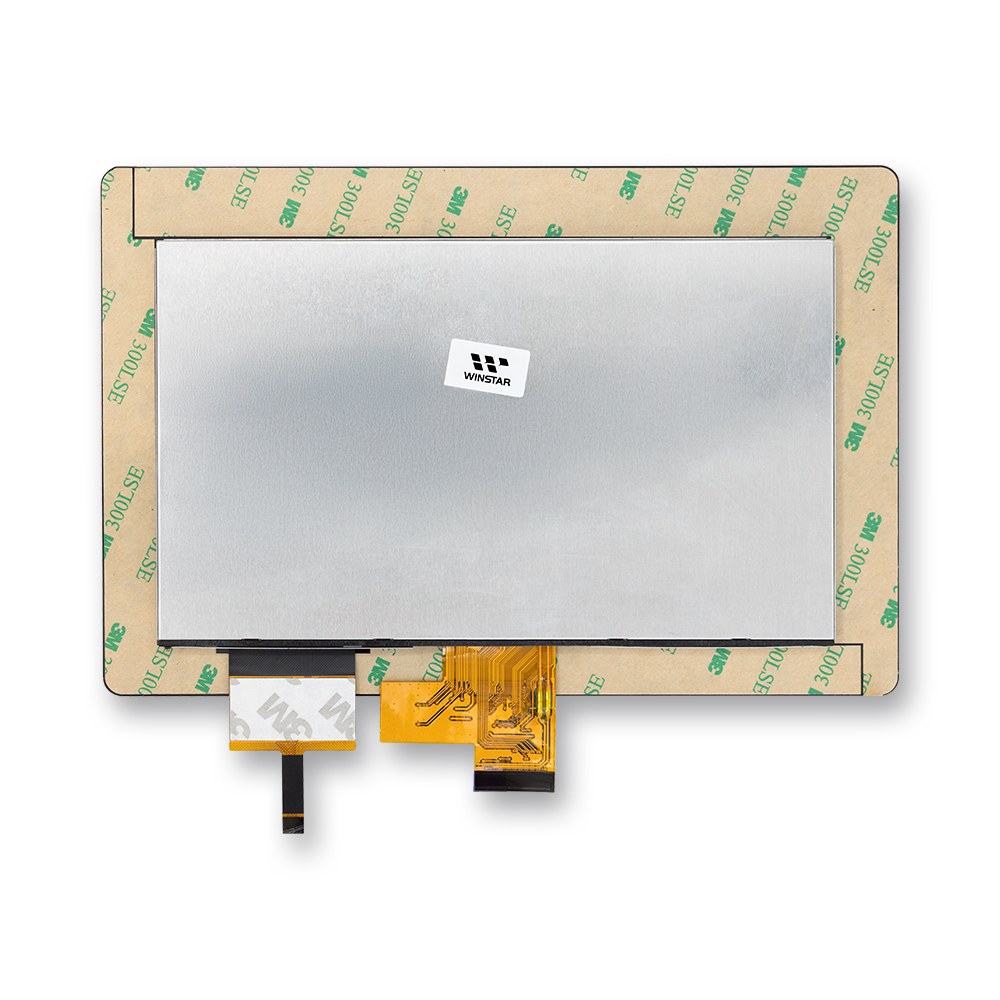

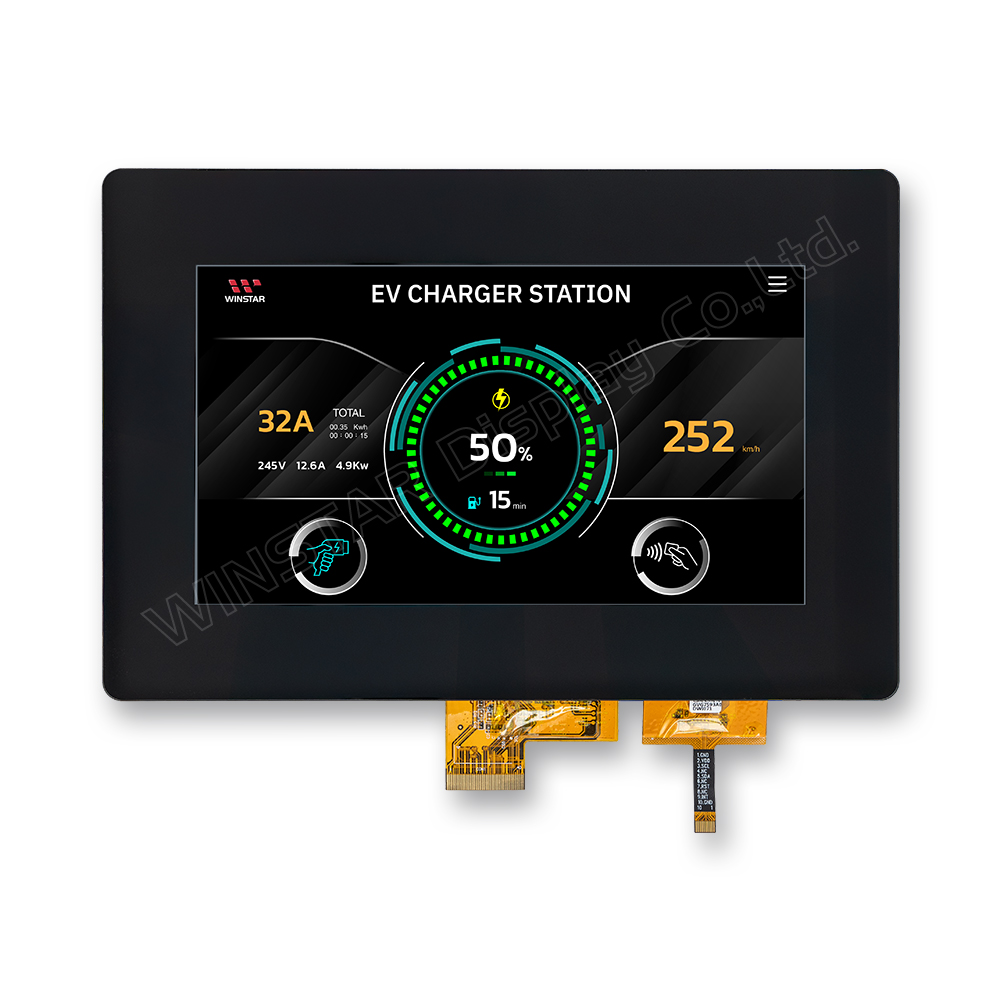

WF70D5SWAHLNGA 是一款 7 吋高亮度、廣溫範圍並具備強化玻璃蓋板 TFT 顯示器模組,配備投射電容式觸控面板(PCAP)和增強型保護玻璃以提高耐用性。擁有 1024×600 的解析度,JD9165BA 驅動 IC,以及 LVDS 介面,提供 1000 cd/m² 的亮度和 1000:1 的對比度,即使在戶外或高環境光照條件下也能確保卓越的可視性。這使其非常適合數位標牌、工業設備、自助服務終端和車載顯示。
採用 IPS 技術,提供 80° 的寬廣視角,確保從不同角度觀看時色彩穩定且清晰。LVDS 介面則確保高速、長距離的數據傳輸,並具有強大的抗干擾能力。
WF70D5系列 與 WF70A8 系列具有相同的有效區域(AA)尺寸,但引入了超寬溫操作範圍(-30°C 至 +85°C)與強化 玻璃蓋板,使其適用於苛刻環境。與 WF70A8 系列表現相比,此型號專為需要高亮度和耐用性的應用設計,例如戶外設備和車載顯示。
此外,GT911 觸控 IC 支援 I2C 介面和 5 點觸控功能,提升了 HMI 介面、自助服務終端和醫療設備的觸控響應性和耐用性。
項目 | 規格 | 單位 |
---|---|---|
尺寸(對角線) | 7.0 | 吋 |
點陣(解析度) | 1024 × RGB × 600(TFT) | dots |

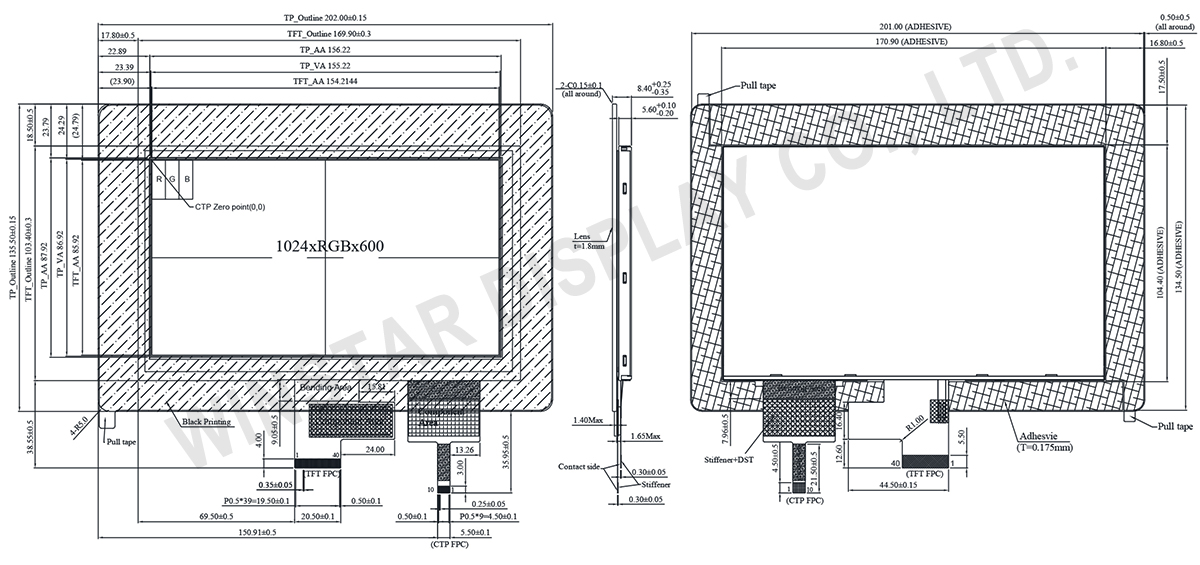

模組尺寸 | 202.0(W) × 135.5(H) × 8.4(D) | mm |
有效區域 | 154.2144 × 85.92 | mm |
點間距 | 0.1506 × 0.1432 | mm |
LCD類型 | TFT 全透 | |
視角 | 80/80/80/80 | |
TFT 驅動 IC | JD9165BA | |
背光類型 | LED, 平常白 | |
TFT 介面 | LVDS | |
PCAP IC | GT911 | |
PCAP 介面 | I2C | |
PCAP FW 版本 | 67 | |
PCAP 解析度 | 1024*600 | |
觸控面板 | 投射電容式觸控面板 (PCAP) | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +85 | ℃ |
儲存溫度 | TST | -30 | - | +85 | ℃ |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
電源電壓 | VDD | 3.0 | 3.3 | 3.6 | V |
類比電源 | AVDD | - | 11 | - | V |
TFT VGH 電壓 | VGH | 19.5 | 20 | 20 | V |
TFT VGL 電壓 | VGL | -8.5 | -8 | -7.5 | V |
TFT Vcom 電壓 | Vcom | - | 4.9 | - | V |
電源電流 | IDD | - | 18 | 27 | mA |
類比電源電流 | IAVDD | - | 20.94 | - | mA |
TFT VGH 電流 | IVGH | - | 1.5 | - | mA |
TFT VGL 電流 | IVGL | - | 1.5 | - | mA |
TFT Vcom 電流 | IVCOM | - | 1 | - | uA |
CTP供應 | VDDT | 3.0 | 3.3 | 3.5 | V |
ICTP | - | 16 | 24 | mA |
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
LED電流 | - | - | 240 | - | mA |
LED電壓 | VLED+ | 16.2 | 19.2 | 21.0 | V |
LED使用壽命 | - | 50,000 | - | - | Hr |
Pin No. | 符號 | 功能說明 |
---|---|---|
1 | VCOM | Common Voltage |
2 | VDD | Digital circuit |
3 | VDD | Digital circuit |
4 | NC | No connection |
5 | RESET | Global reset pin |
6 | STBYB | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
7 | GND | Ground |
8 | RXIN0- | Negative LVDS differential data input |
9 | RXIN0+ | Positive LVDS differential data input |
10 | GND | Ground |
11 | RXIN1- | Negative LVDS differential data input |
12 | RXIN1+ | Positive LVDS differential data input |
13 | GND | Ground |
14 | RXIN2- | Negative LVDS differential data input |
15 | RXIN2+ | Positive LVDS differential data input |
16 | GND | Ground |
17 | RXCLKIN- | Negative LVDS differential clock input |
18 | RXCLKIN+ | Positive LVDS differential clock input |
19 | GND | Ground |
20 | RXIN3- | Negative LVDS differential data input |
21 | RXIN3+ | Positive LVDS differential data input |
22 | GND | Ground |
23 | NC | No connection |
24 | NC | No connection |
25 | GND | Ground |
26 | NC | No connection |
27 | NC | No connection |
28 | SELB | 6bit/8bit mode select H:6bit / L:8bit |
29 | AVDD | Power for Analog Circuit |
30 | GND | Ground |
31 | VLED- | LED_ Cathode |
32 | VLED- | LED_ Cathode |
33 | L/R | Horizontal inversion |
34 | U/D | Vertical inversion |
35 | VGL | Negative power for TFT |
36 | NC | No connection |
37 | NC | No connection |
38 | VGH | Positive power for TFT |
39 | VLED+ | LED_ Anode |
40 | VLED+ | LED_ Anode |
Pin | 符號 | 功能說明 |
---|---|---|
1 | VSS | Ground for analog circuit |
2 | VDDT | Power Supply : +3.3V |
3 | SCL | I2C clock input |
4 | NC | No connect |
5 | SDA | I2C data input and output |
6 | NC | No connect |
7 | /RST | External Reset, Low is active |
8 | NC | No connect |
9 | /INT | External interrupt to the host |
10 | VSS | Ground for analog circuit |
