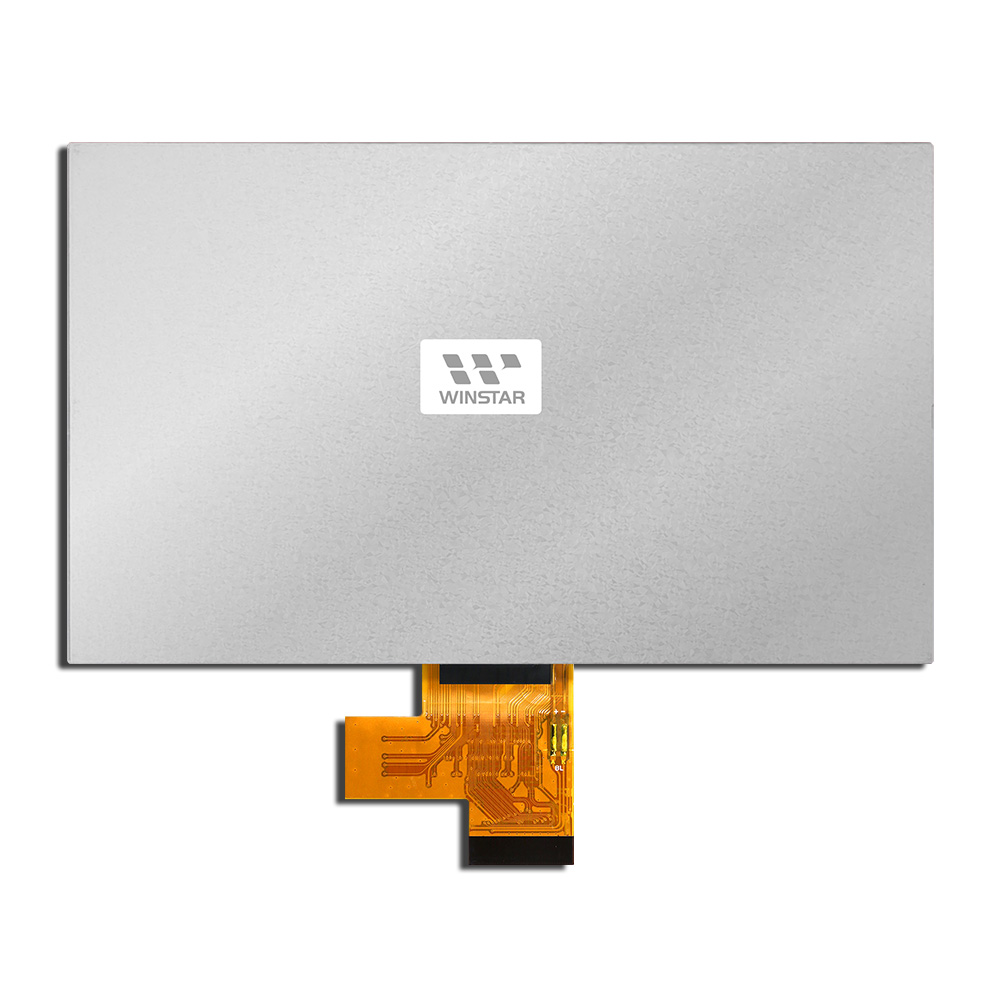

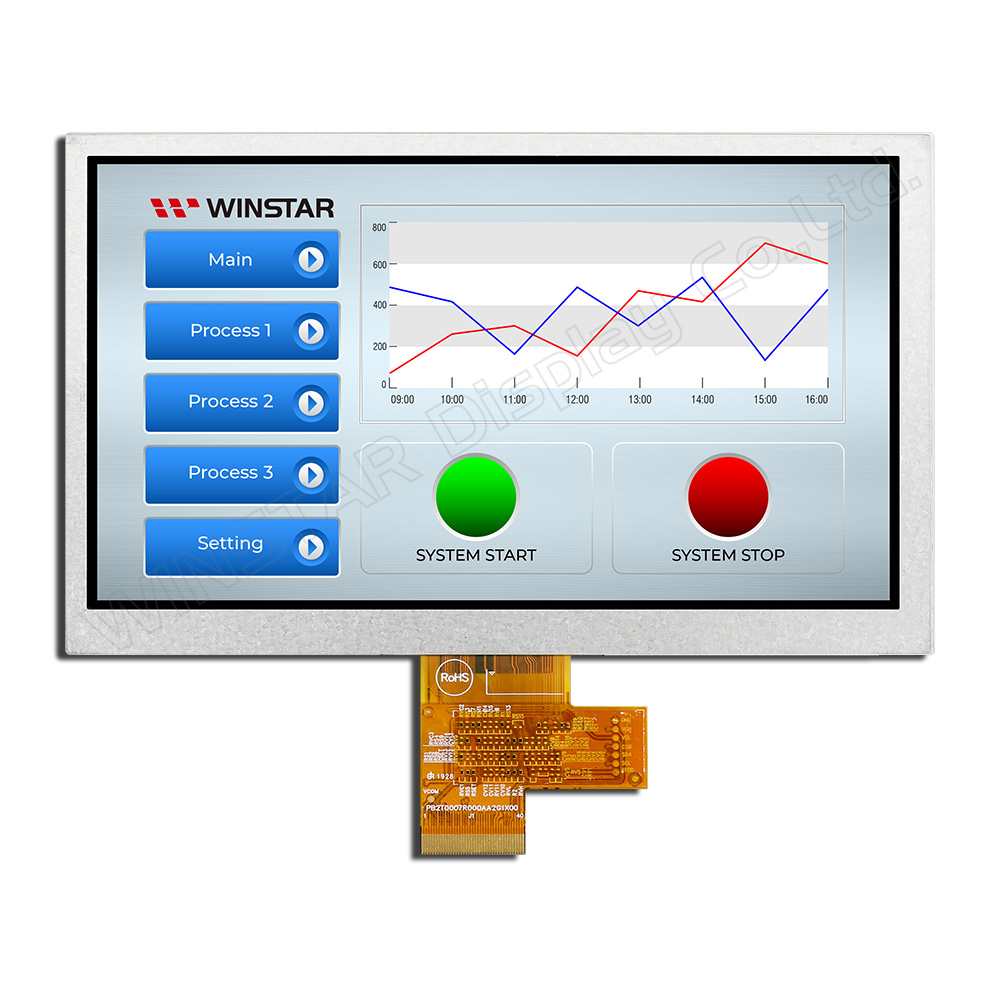

WF70A8是一款7吋採用IPS面板技術的TFT液晶顯示器模組。此款TFT-LCD解析度為1024x 600 pixels。WF70A8TYAHLNN0模組內建ST5021與ST5651 driver IC,支援LVDS介面,對比度800 (典型值), 模組亮度600 nits (典型值),螢幕長寬比16:9,平常黑/透射式LCD,霧面防眩光玻璃。
WF70A8系列採用IPS面板技術,視角比TN玻璃更廣範圍為左: 85 / 右: 85 / 上: 85 / 下: 85 度,色彩鮮明,具有飽和自然的優質畫面。WF70A8模組的驅動電壓範圍從3.0V~3.6V,典型值3.3V,工作溫度-20℃至+70℃,儲存溫度-30℃至+80℃。WF70A8系列同時也有電阻式(RTP)與電容式觸控面板(PCAP)供選擇。
WF70A8TYAHLNN0 是一款7吋的IPS TFT顯示器模組,解析度為1024x600像素。WF70A8型號內建ST5021和ST5651驅動IC,支援LVDS介面,具有800:1的對比度(典型值)、600 cd/m²的亮度(典型值)、16:9的顯示比例、抗眩光表面玻璃,並且為全透型TFT LCD。
IPS(In-Plane Switching)技術提供了比傳統TN(Twisted Nematic)顯示器更優秀的色彩重現和更廣的視角。它從幾乎任何角度都能提供鮮豔、一致的色彩和清晰的圖像,使其成為需要精確和準確視覺輸出的應用的理想選擇。這款7吋IPS TFT的視角為:左:85度 / 右:85度 / 上:85度 / 下:85度(典型值),確保顯示器從不同角度都能保持清晰和可讀性。
LVDS介面廣泛應用於需要高速數據傳輸的TFT顯示器。它提供高數據傳輸率,低功耗,更好的抗干擾能力和可靠的信號傳輸,這使其在工業和商業應用中實現穩定和高效的性能。
WF70A8TYAHLNN0的供電電壓(VDD)範圍為3.0V至3.6V,典型值為3.3V。它的工作溫度範圍為-20℃至+70℃,儲存溫度範圍為-30℃至+80℃。我們還提供適用於WF70A8型號的電阻式觸控面板(RTP)和投射電容觸控面板(PCAP)選項。
項目 | 規格 | 單位 |
---|---|---|
尺寸(對角線) | 7 | 吋 |
點陣(解析度) | 1024 × RGB × 600(TFT) | dots |

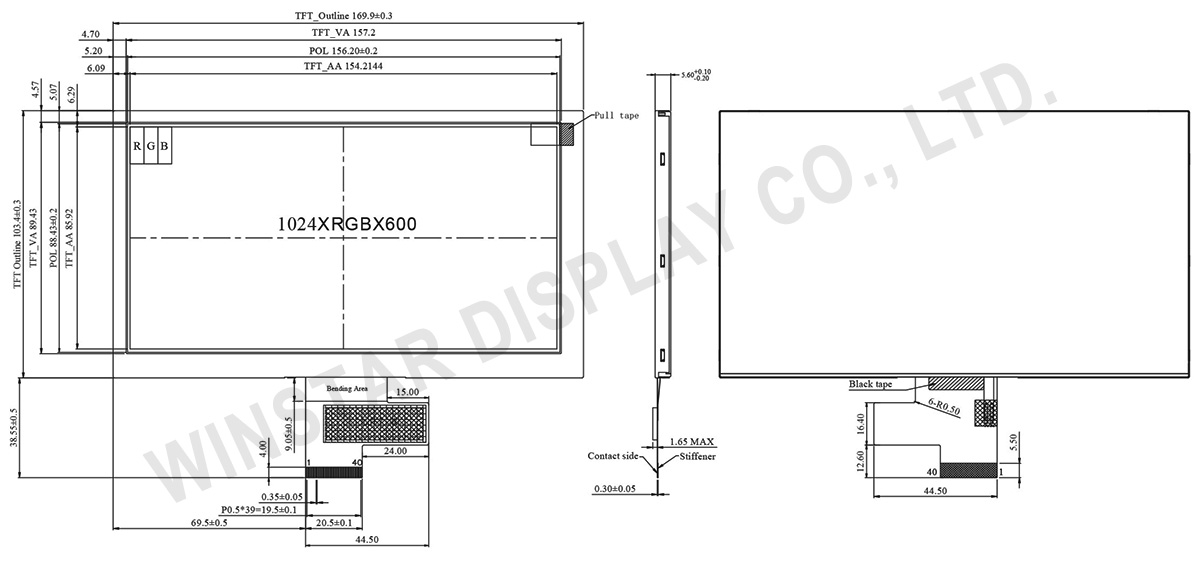

模組尺寸 | 169.9(W) × 103.4(H) × 5.6(D) | mm |
有效區域 | 154.2144 × 85.92 | mm |
點間距 | 0.1506 × 0.1432 | mm |
LCD類型 | TFT, 平常黑, 透射式 | |
視角 | 85/85/85/85 | |
長寬比 | 16:9 | |
TFT 驅動 IC | ST5021 + ST5651或相容IC | |
背光類型 | LED, 平常白 | |
觸控面板 | 無觸控面板 | |
TFT 介面 | LVDS | |
表面 | 防眩光 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 標準值 | 單位 | ||
---|---|---|---|---|---|
最小值 | 典型值 | 最大值 | |||
電源電壓 | VDD | 3.0 | 3.3 | 3.6 | V |
類比電源電壓 | AVDD | 8.9 | 9.0 | 9.1 | V |
TFT Gate ON 電壓 | VGH | 17 | 18 | 19 | V |
TFT Gate OFF 電壓 | VGL | -6.5 | -6.0 | -5.5 | V |
TFT Common 電壓 | Vcom | 3.0 | 3.15 | 3.3 | V |
驅動電流 | IDD | - | 14 | 21 | mA |
電源電流 | IAVDD | - | 25 | - | mA |
TFT Gate ON 電流 | IVGH | - | 1 | - | mA |
TFT Gate OFF 電流 | IVGL | - | 1 | - | mA |
TFT Common 電流 | IVCOM | - | 1 | - | mA |
LCM PIN 定義
Pin No. | 符號 | I/O | 功能說明 |
---|---|---|---|
1 | VCOM | P | Common Voltage |
2 | VDD | P | Digital circuit |
3 | VDD | P | Digital circuit |
4 | NC | --- | No connection |
5 | RESET | I | Global reset pin |
6 | STBYB | I | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
7 | GND | P | Ground |
8 | RXIN0- | I | Negative LVDS differential data input |
9 | RXIN0+ | I | Positive LVDS differential data input |
10 | GND | P | Ground |
11 | RXIN1- | I | Negative LVDS differential data input |
12 | RXIN1+ | I | Positive LVDS differential data input |
13 | GND | P | Ground |
14 | RXIN2- | I | Negative LVDS differential data input |
15 | RXIN2+ | I | Positive LVDS differential data input |
16 | GND | P | Ground |
17 | RXCLKIN- | I | Negative LVDS differential clock input |
18 | RXCLKIN+ | I | Positive LVDS differential clock input |
19 | GND | P | Ground |
20 | RXIN3- | I | Negative LVDS differential data input |
21 | RXIN3+ | I | Positive LVDS differential data input |
22 | GND | P | Ground |
23 | NC | --- | No connection |
24 | NC | --- | No connection |
25 | GND | P | Ground |
26 | NC | --- | No connection |
27 | NC | --- | No connection |
28 | SELB | I | 6bit/8bit mode select H:6bit / L:8bit |
29 | AVDD | P | Power for Analog Circuit |
30 | GND | P | Ground |
31 | LED- | P | LED Cathode |
32 | LED- | P | LED Cathode |
33 | L/R | I | Horizontal inversion |
34 | U/D | I | Vertical inversion |
35 | VGL | P | Negative power for TFT |
36 | NC | --- | No connection |
37 | NC | --- | No connection |
38 | VGH | P | Positive power for TFT |
39 | LED+ | P | LED Anode |
40 | LED+ | P | LED Anode |
I:input ,O:output,P:power
