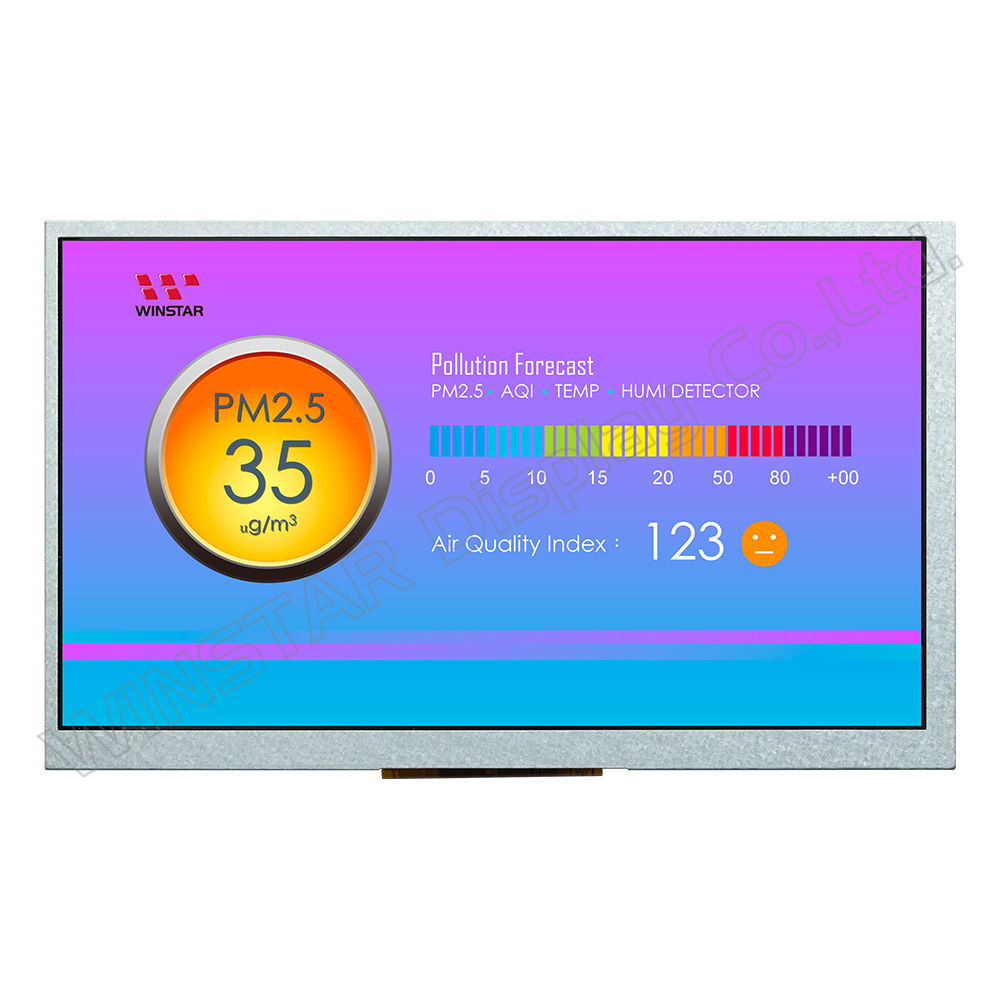

產品敘述
WF70D3TIFGDBN0 是一款 7 吋 800×480 TFT LCD 顯示器，整合 SSD1963 LCD 控制板，並提供 36-pin MCU 介面。支援 MCU 8080 8-/16-bit 及 6800 介面，可依主機端設計需求選擇合適的介面模式。
此款 TFT LCD 典型亮度為 400 cd/m²，對比度為 800:1。模組外觀尺寸為 165 × 100 × 12 mm，有效顯示區域為 154.08 × 85.92 mm。

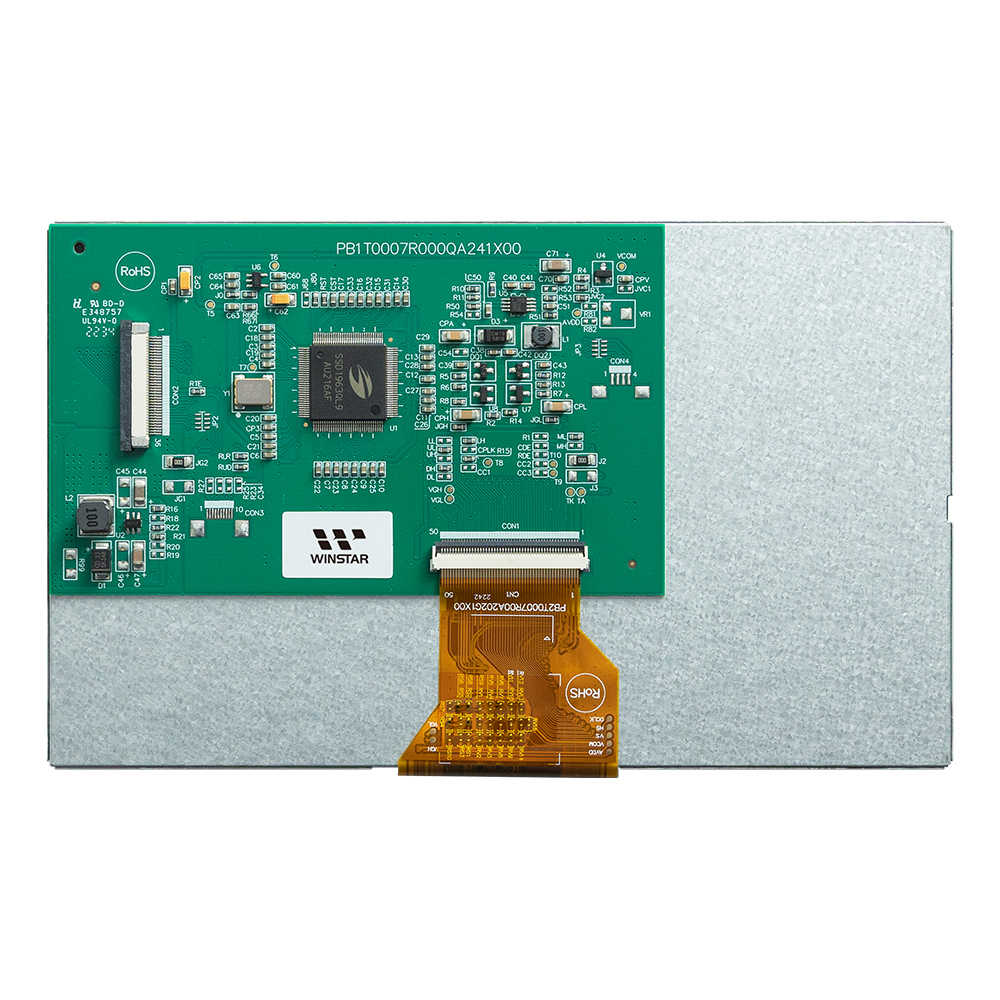

內建控制板整合顯示驅動與背光控制功能，可減少額外外接元件的需求，有助於簡化主機端電路設計與系統整合。工作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。

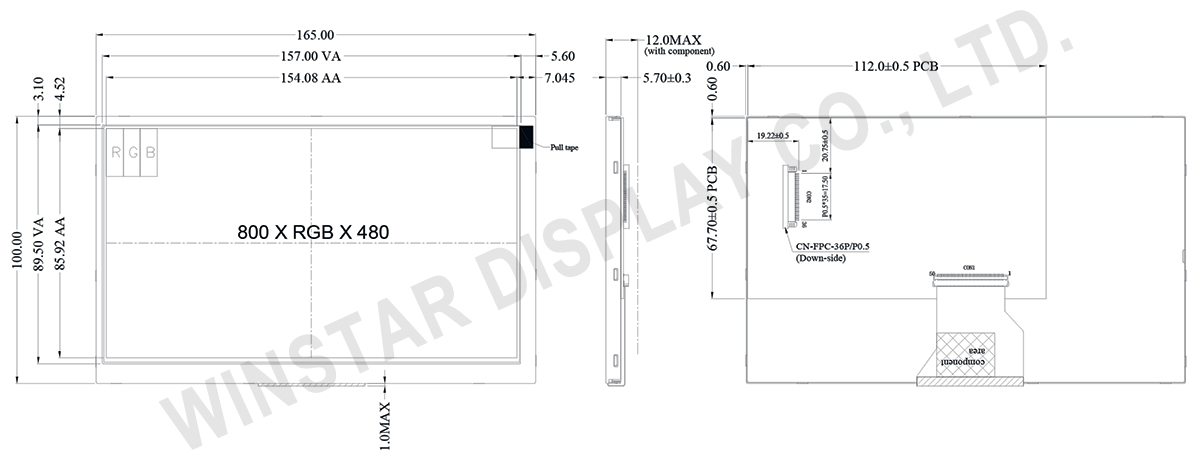

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 解析度 | 800 × RGB × 480(TFT) | dots |
| 模組尺寸 | 165 × 100.0 × 12.0 | mm |
| 有效區域(AA) | 154.08 × 85.92 | mm |
| 點間距 | 0.1926 × 0.179 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 控制器 IC | SSD1963 | |
| 介面 | Digital 8080 family MPU 8bit/16bit | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,正常白 | |
| 色彩排列 | RGB-STRIPE | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件: (CON2.Pin1=GND, Pin2=VDD)
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VDD | 3.0 | 3.1 | 3.3 | V |
| LCM供電電流 | IDD | － | 140 | 210 | mA |
背光驅動條件 (CON2.Pin33,34=VLED-, Pin35,36=VLED+)
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED驅動工作電流 | VLED=5V | 400 | － | 600 | mA |
| 耗電量 | VLED=5V | 2000 | － | 3000 | mW |
| LED驅動電源電壓 | VLED+ | － | 5 | － | V |
| LED使用壽命 | － | 50,000 | － | Hr |
Pin功能定義
LCM PIN 定義 (CON2)
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | System ground pin of the IC .Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BLE | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits Mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits Mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits Mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits Mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits Mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits Mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits Mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23 | NC | No connect |
| 24 | NC | No connect |
| 25 | CS | Chip select |
| 26 | RST | Hardware reset (RESET) |
| 27 | L/R | Left / right selection; Default L/R=H |
| 28 | U/D | Up/down selection; ; Default U/D=L |
| 29 | NC | No connect |
| 30 | NC | No connect |
| 31 | NC | No connect |
| 32 | NC | No connect |
| 33 | VLED- | Power for LED Driver IC(GND) |
| 34 | VLED- | Power for LED Driver IC(GND) |
| 35 | VLED+ | Power for LED Driver IC(+5V) |
| 36 | VLED+ | Power for LED Driver IC(+5V) |
