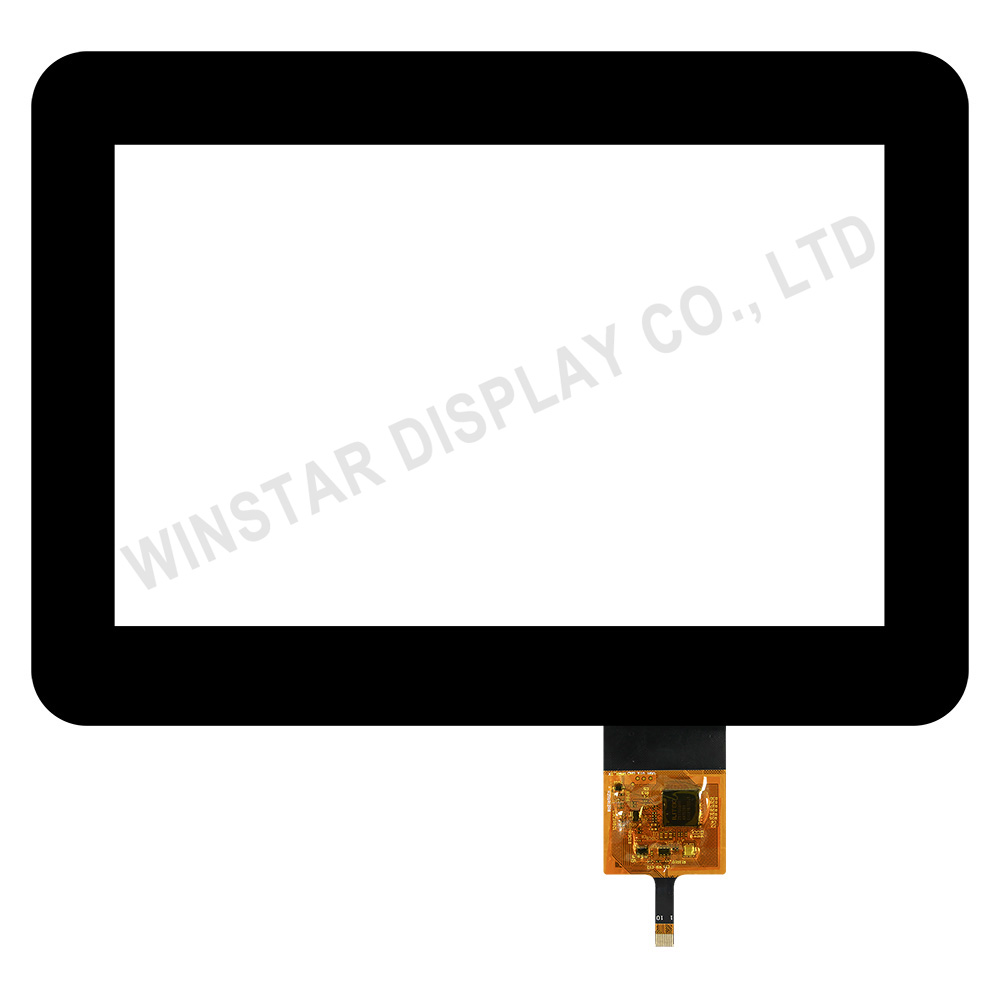

10.1吋 I2C+USB 觸控面板,採用 ILI2511

型號 TST0010R1F4111XXXX00

►尺寸: 10.1"
►結構: G-G
►外型尺寸: 274.5×198 mm
►檢視區域: 217.96×136.6 mm
►介面: I2C+USB
►驅動IC: ILI2511
►類型: 投射電容式

產品敘述

TST0010R1F4111XXXX00 是一款 10.1 吋投射式電容觸控面板,搭載 ILI2511 控制器。支援 10 點觸控,提供 I2C+USB 介面,適用於工業設備、智慧裝置或 HMI 應用。操作溫度範圍為 -20°C 至 +70°C,儲存溫度範圍為 -30°C 至 +80°C。5.0V 電源供應可提供穩定且靈敏的觸控表現。

規格圖

TST0010R1F4111XXXX00 Spec

產品規格

規格說明

NO. 項目 產品規格 單位
1 觸控面板尺寸 10.1(對角線)
2 結構 G+G
3 檢視區域 217.96(H)x136.60(V) mm
4 外型尺寸 274.50(H)x198.00(V)x2.50(D) mm

特色

NO. 項目 產品規格
1 類型 電容式觸控面板(PCAP)
2 輸入模式 手指
3 連接器 COF

環境特性

NO. 項目 規格
溫度 濕度(非凝結)
1 工作溫度 -20~70℃ 45%-90%RH
2 儲存溫度 -30~80℃ 5%-95%RH

光學特性

NO. 項目 規格
1 透明度 (Min)85%
2 霧度 >3%

IC 規格

NO. 項目 規格
1 驅動IC ILI2511
2 支援點數 10點觸控
3 介面 I2C+USB
4 電源電壓 5.0V

腳位配置

Pin No. 符號 I/O 敘述
1 USB/GND System ground
2 USB/VDD5V Power supply
3 D+ I/O Data +
4 D- \I/O Data -
5 GND System ground
6 SDA I/O I2C clock signal
7 SCL I/O I2C clock signal
8 RST External reset signal, active low
9 INT Interrupt signal, active low, asserted to request Host start a new transcation
10 VDD Power supply
