產品敘述

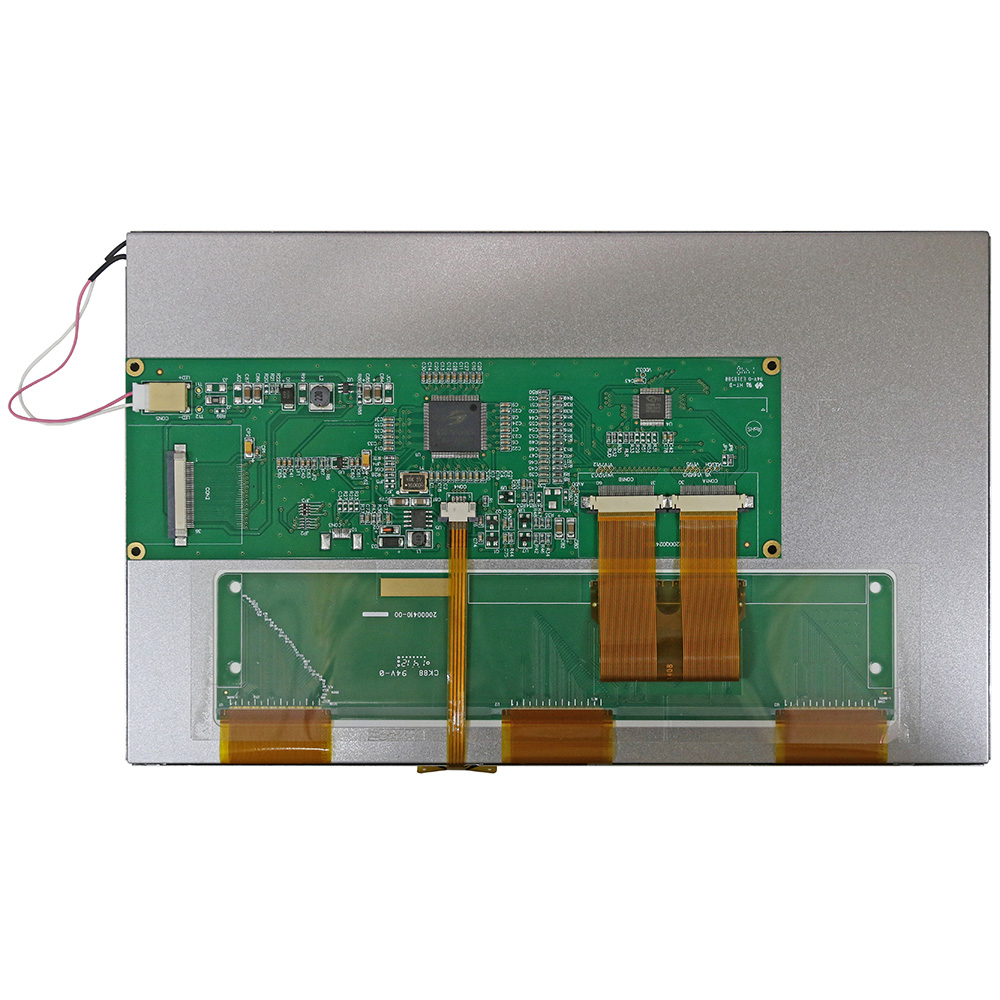

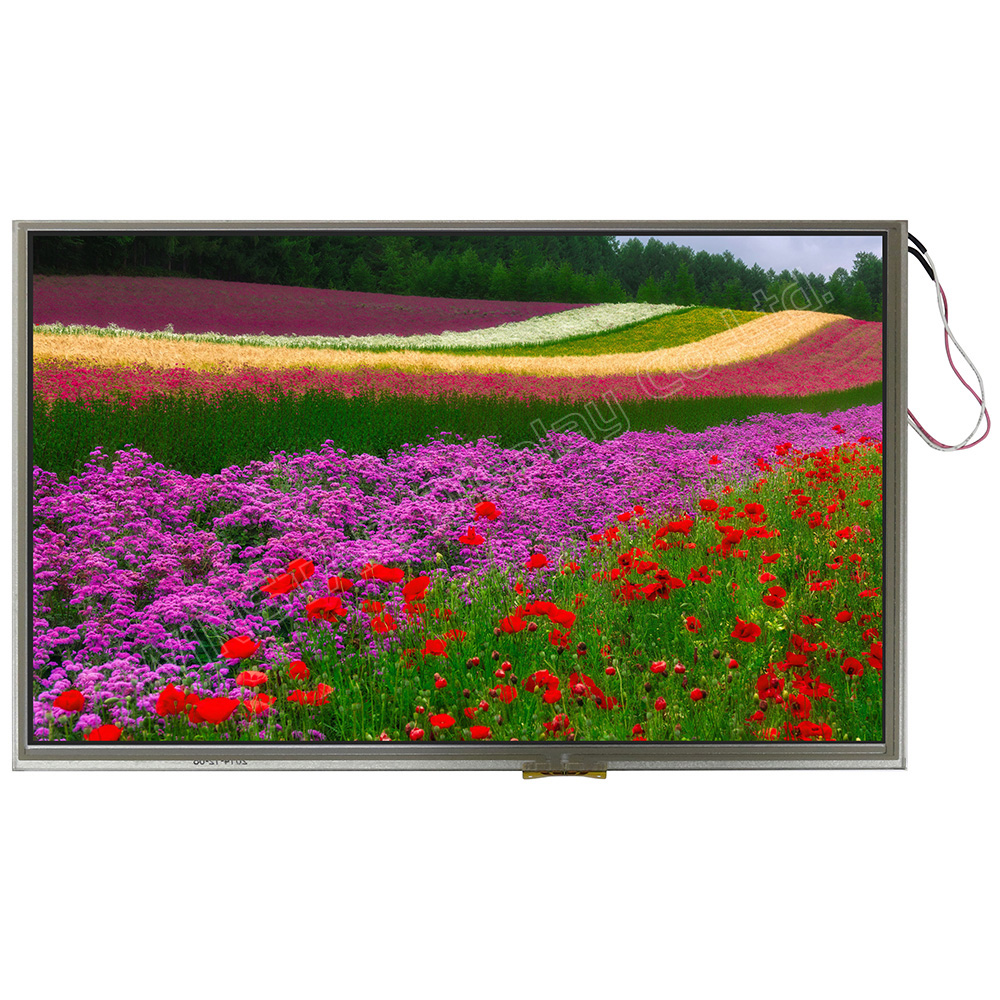

WF102QTIFGDBT0 10.2吋 TFT LCD模組與其他TFT WF-Q系列模組相同都是使用SSD1963控制版並且統一使用36 pin connector,客戶可以使用第33 ~ 36 pin直接供給背光而不需要設計背光電路,此型號為RTP電阻式觸控面板TFT模組尺寸為235.0 x 145 mm connector走控制版電路,減少客戶跳線的困難,增加產品設計的簡易性。

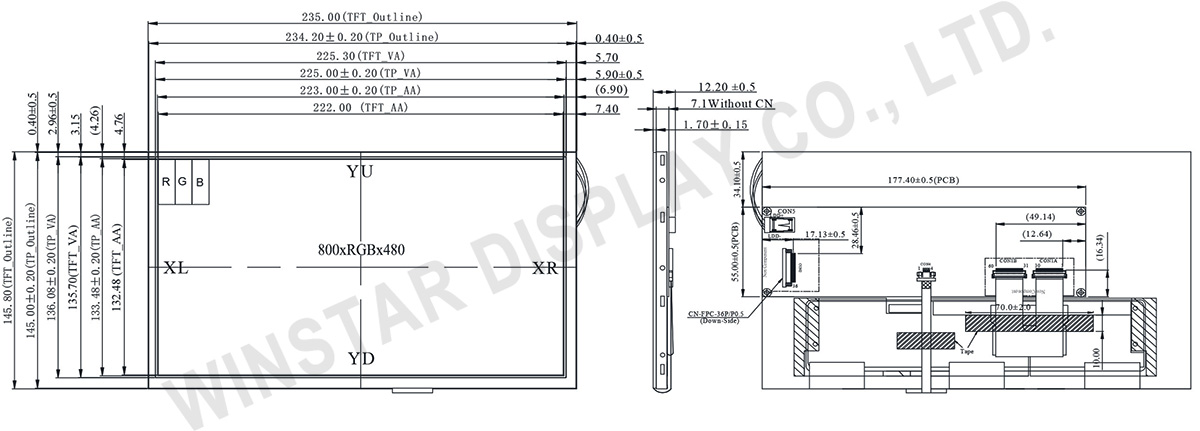

規格圖
產品規格
Pin功能定義
Pin | 符號 | 功能說明 |
---|---|---|
1 | GND | System ground pin of the IC . Connect to system ground. |
2 | VDD | Power Supply : +3.3V |
3 | BLE | Backlight control signal , H: On \ L: Off |
4 | D/C | Data/Command select |
5 | WR | Write strobe signal |
6 | RD | Read strobe signal |
7~14 | DB0~DB7 | Data bus |
15~22 | DB8~DB15 | Data bus (When select 8bits Mode, this pin is NC) |
23~24 | NC | No connect |
25 | CS | Chip select |
26 | RST | Hardware reset |
27 | L/R | Left / right selection; Default L/R=H |
28 | U/D | Up/down selection; ; Default U/D=L |
29 | XL | Left electrode |
30 | YU | Top electrode |
31 | XR | Right electrode |
32 | YD | Bottom electrode |
33~34 | VLED- | Power for LED Driver IC(GND) |
35~36 | VLED+ | Power for LED Driver IC(+5V) |
規格說明
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 10.2 | 吋 |
點陣(解析度) | 800 x RGB x 480 | dots |
模組尺寸 | 235.0(H) x145.8(V) x 12.4(D) | mm |
有效區域 | 222.0(W) x 132.48(H) | mm |
點間距 | 0.0925(W) x 0.276(H) | mm |
LCD類型 | TFT, 正常白, 透射性 | |
視角 | 12 o'clock | |
灰階反轉 | 6 o'clock | |
背光類型 | LED, 正常白 | |
控制器 IC | SSD1963 | |
介面 (接口) | Digital 8080 family MPU 8bit/16bit | |
觸控面板類型 | RTP電阻式觸控面板 | |
表面 | 防眩光 (Anti-Glare) |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
LCM供電電壓 | VDD | - | 3.0 | 3.1 | 3.3 | V |
LCM供電電流 | IDD | - | - | 160 | 225 | mA |
