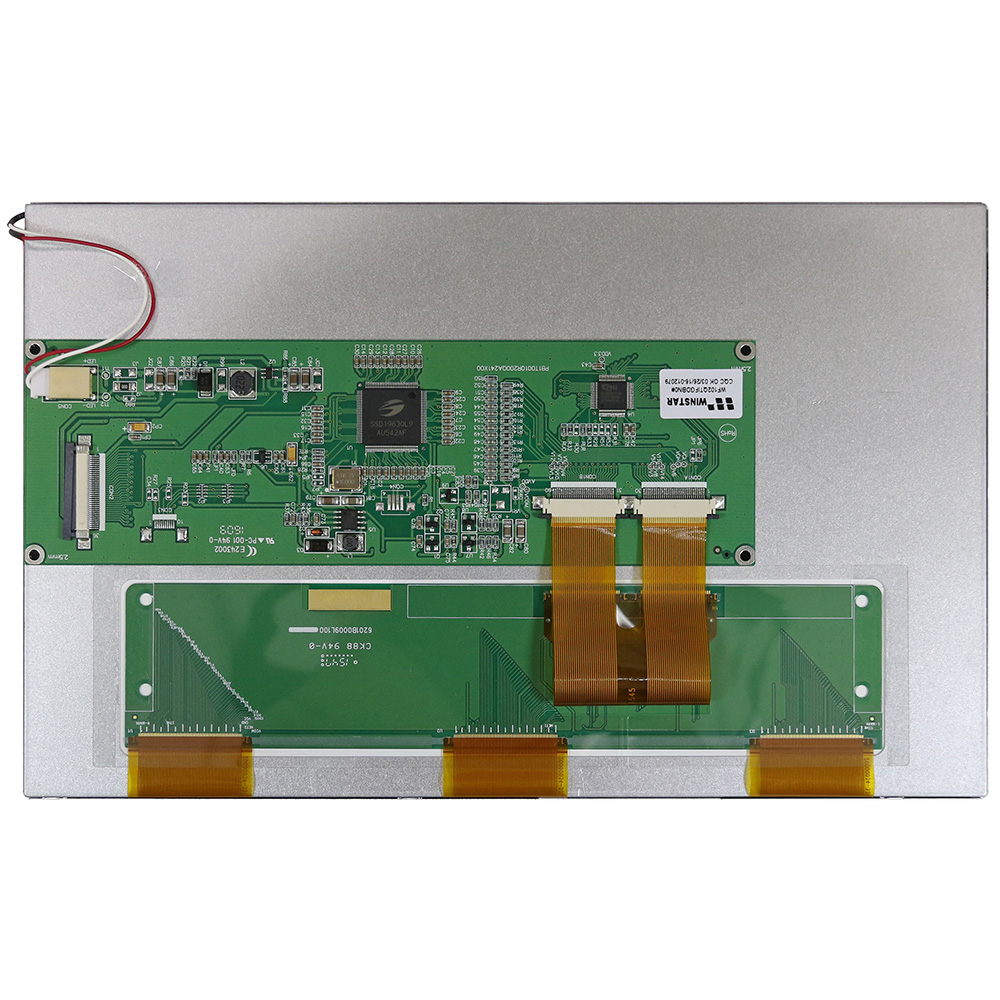

產品敘述
WF102QTIFGDBN0 是 10.2吋 TFT 液晶模組,配有控制板。此模組的外型尺寸為 235.0 x 145.8 mm,有效顯示區域 (AA) 的尺寸為 222 x 132.48 mm。它具有 800 x 480 像素的解析度和 16:9 的長寬比。配備 SSD1963 IC 控制板,提供8080系列MPU的8-bit/16-bit介面選項。33~36 pin 專用於背光供電,無需額外的背光電路。該模組具有鐵框和螺絲孔,便於客戶安裝和使用。
Winstar Q系列支援SSD1963控制器,該控制器利用傳統輸入並通過VESA信號驅動TFT。因此,不需要在板上配備T-COM電路。此外,所有功能包括TFT連接、背光驅動器和觸控面板,都整合到一個連接中。
WF102QTIFGDBN0 10.2吋 TFT 液晶顯示器模組的操作溫度範圍為 -20°C~+70°C,儲存溫度範圍為 -30°C~+80°C。LCM的電源電壓為 3.0V~3.3V,典型值為3.1V。該模組的亮度為 350 nits,對比度為 300:1(典型值)。
Winstar TFT Q系列模組提供以下創新優勢,為彩色顯示提供優異性能:
- Q系列在SSD1963控制板上集成了36-pin連接器,所有連接器方向一致。
- Q系列模組提供8080 MPU 8-bot/16-bit 並列介面選項。
- 33~36 pin已預設為背光供應。
- 內建背光驅動IC,Q系列TFT顯示器可由5V驅動(3.5吋和4.3吋也支援3.3V)。客戶更換TFT模組尺寸時,無需更改背光驅動器電路。
- 5.7吋、7.0吋、8.0吋和10.2吋Q系列支援「睡眠模式」,以關閉BIAS(VGH、VGL、AVDD)以節省功耗。
- 所有Q系列顯示器均提供電阻式觸控面板選項,並可從36-pin連接器輸入4線信號(X1、Y1、X2、Y2)。
- 所有Q系列顯示器均提供電容式觸控面板選項,並支援從36-pin連接器輸入I2C讀/寫協議。

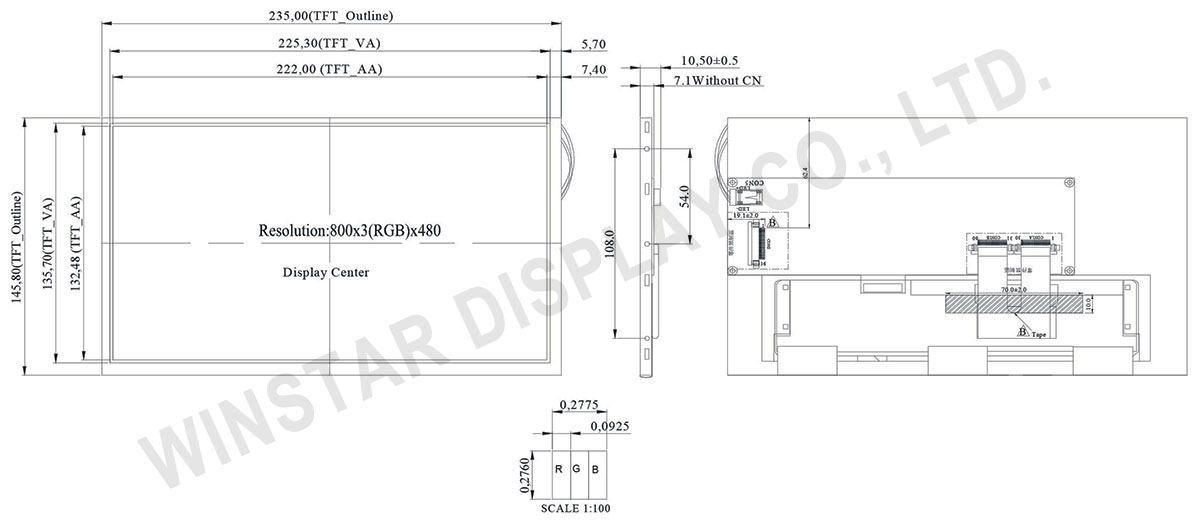

規格圖
![WF102QTIFGDBN0 - 10.2" TFT with TFT LCD Controller Board](/uploads/editor/images/tft-lcd/tft-lcd-controller-board/WF102QTIFGDBN0-1.jpg)
產品規格
Pin功能定義
Pin | 符號 | 功能說明 |
---|---|---|
1 | GND | System ground pin of the IC . Connect to system ground. |
2 | VDD | Power Supply : +3.3V |
3 | BLE | Backlight control signal , H: On \ L: Off |
4 | D/C | Data/Command select |
5 | WR | Write strobe signal |
6 | RD | Read strobe signal |
7~14 | DB0~DB7 | Data bus |
15~22 | DB8~DB15 | Data bus (When select 8bits Mode, this pin is NC) |
23~24 | NC | No connect |
25 | CS | Chip select |
26 | RST | Hardware reset |
27 | L/R | Left / right selection; Default L/R=H |
28 | U/D | Up/down selection; ; Default U/D=L |
29~32 | NC | No connect |
33~34 | VLED- | Power for LED Driver IC(GND) |
35~36 | VLED+ | Power for LED Driver IC(+5V) |
規格說明
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 10.2 | 吋 |
點陣(解析度) | 800 x RGB x 480 | dots |
模組尺寸 | 235.0(H) × 145.8(V) × 10.5(D) | mm |
有效區域 | 222.0(W) x 132.48(H) | mm |
點間距 | 0.0925(W) x 0.276(H) | mm |
LCD類型 | TFT, 正常白, 透射性 | |
視角 | 12 o'clock | |
灰階反轉 | 6 o'clock | |
背光類型 | LED,正常白 | |
控制器 IC | SSD1963 | |
介面 (接口) | Digital 8080 family MPU 8bit/16bit | |
觸控面板類型 | 無觸控面板 | |
表面 | 防眩光 (Anti-Glare) |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
LCM供電電壓 | VDD | - | 3.0 | 3.1 | 3.3 | V |
LCM供電電流 | IDD | - | - | 160 | 225 | mA |
