產品敘述
WF70A6TIAGDNN0 是一款高品質的 7 吋 TFT LCD 螢幕顯示器，已成為 Winstar 產品系列中的暢銷品。此模組具有 800x480 像素的解析度和 16:9 的長寬比，內建 HX8262 和 HX8678 驅動 IC，支援 18-bit RGB 介面。此模組採用防眩光表面，視角方向為 12 點鐘，灰階反轉方向在 6 點鐘位置。
此模組外型尺寸為 165.05 x 104.87 mm，有效顯示區域尺寸為 152.4 x 91.44 mm，WF70A6TIAGDNN0 提供 460 cd/m2（典型值）的亮度和 400:1（典型值）的對比度，確保在各種照明條件下均具有優異的圖像清晰度。工作電源電壓範圍為 3.0V 至 3.6V（典型值為 3.3V），工作溫度範圍從 -20°C 至 +70°C，儲存溫度範圍則為 -30°C 至 +80°C，這款 7吋 TFT LCD 顯示器確保在各種環境中可靠運行。
WF70A6TIAGDNN0 7 吋 TFT 液晶螢幕顯示器，是工控設備、POS 系統和智能家居的理想選擇， 提供了多功能性和優異的顯示品質。在華凌官網上了解更多關於7 吋 L顯示器的資訊！

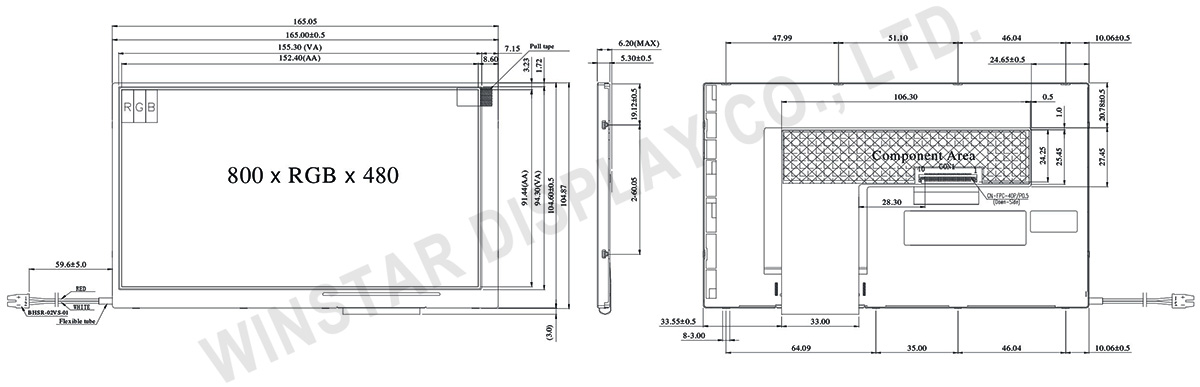

規格圖
產品規格
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | Power Ground |
| 2 | GND | Power Ground |
| 3 | NC | Not Connect |
| 4 | Vcc | Power Supply for Digital Circuit |
| 5 | Vcc | Power Supply for Digital Circuit |
| 6 | Vcc | Power Supply for Digital Circuit |
| 7 | Vcc | Power Supply for Digital Circuit |
| 8 | NC | Not Connect |
| 9 | DE | Data Enable |
| 10 | GND | Power Ground |
| 11 | GND | Power Ground |
| 12 | GND | Power Ground |
| 13 | B5 | Blue Data 5 (MSB) |
| 14 | B4 | Blue Data 4 |
| 15 | B3 | Blue Data 3 |
| 16 | GND | Power Ground |
| 17 | B2 | Blue Data 2 |
| 18 | B1 | Blue Data 1 |
| 19 | B0 | Blue Data 0 (LSB) |
| 20 | GND | Power Ground |
| 21 | G5 | Green Data 5 (MSB) |
| 22 | G4 | Green Data 4 |
| 23 | G3 | Green Data 3 |
| 24 | GND | Power Ground |
| 25 | G2 | Green Data 2 |
| 26 | G1 | Green Data 1 |
| 27 | G0 | Green Data 0(LSB) |
| 28 | GND | Power Ground |
| 29 | R5 | Red Data 5 (MSB) |
| 30 | R4 | Red Data 4 |
| 31 | R3 | Red Data 3 |
| 32 | GND | Power Ground |
| 33 | R2 | Red Data 2 |
| 34 | R1 | Red Data 1 |
| 35 | R0 | Red Data 0(LSB) |
| 36 | GND | Power Ground |
| 37 | GND | Power Ground |
| 38 | DCLK | Clock Signals ; Latch Data at the Falling Edge |
| 39 | GND | Power Ground |
| 40 | GND | Power Ground |
Backlight Driving Part
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | White, LED_ Cathode |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 800 × RGB × 480 (TFT) | dots |
| 模組尺寸 | 165.05(W) × 104.87 (H) × 6.2 (D) | mm |
| 有效區域 | 152.4 × 91.44 | mm |
| 點間距 | 0.1905 × 0.1905 | mm |
| LCD類型 | TFT, 正常白, 透射式 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| TFT 驅動IC | HX8262+HX8678 或相容IC | |
| TFT 介面 | 18-bit RGB | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,正常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
建議的操作條件(GND=0V，Ta=25℃)
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| 電源供應電壓 | Vcc | 3.0 | 3.3 | 3.6 | V | |
| 電源供應電流 | Icc | - | 200 | 260 | mA | |
| 輸入邏輯電壓 | 高準位(High Level) | VIH | 0.7Vcc | - | Vcc | V |
| 低準位(Low Level) | VIL | 0 | - | 0.3Vcc | ||
