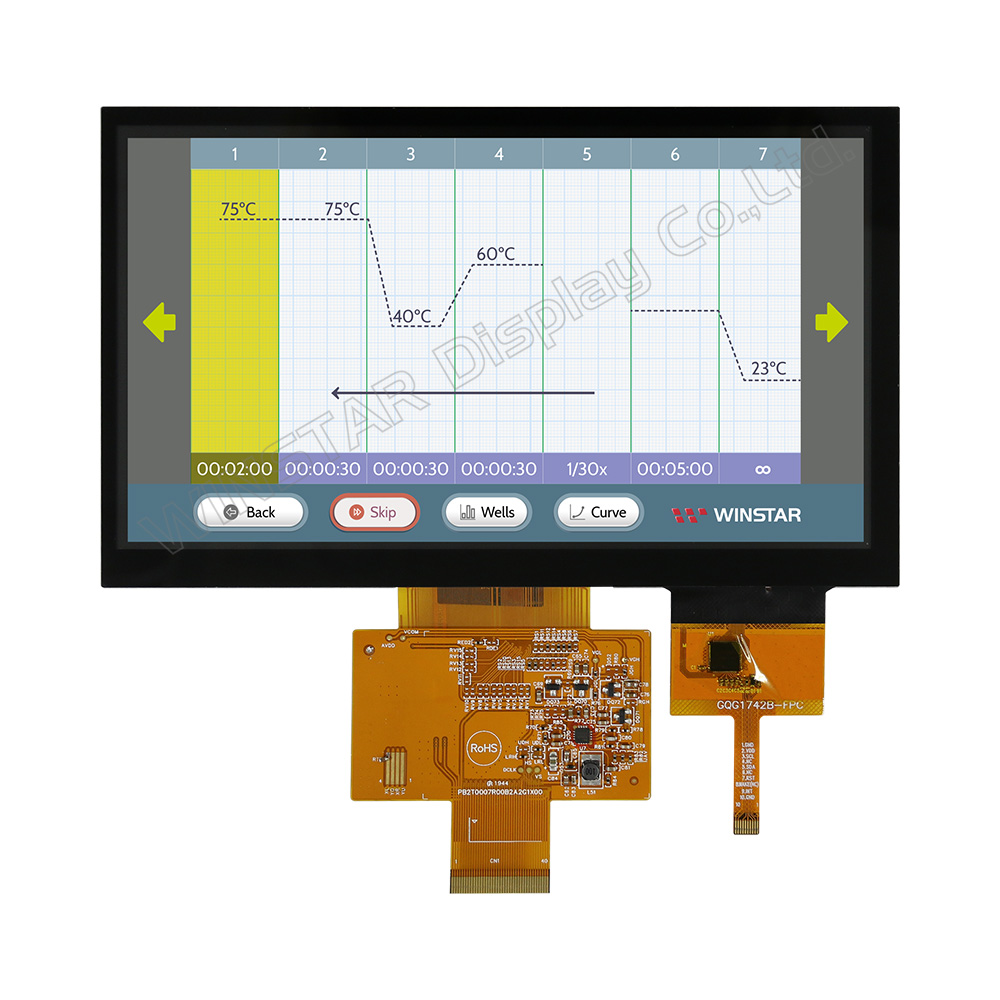

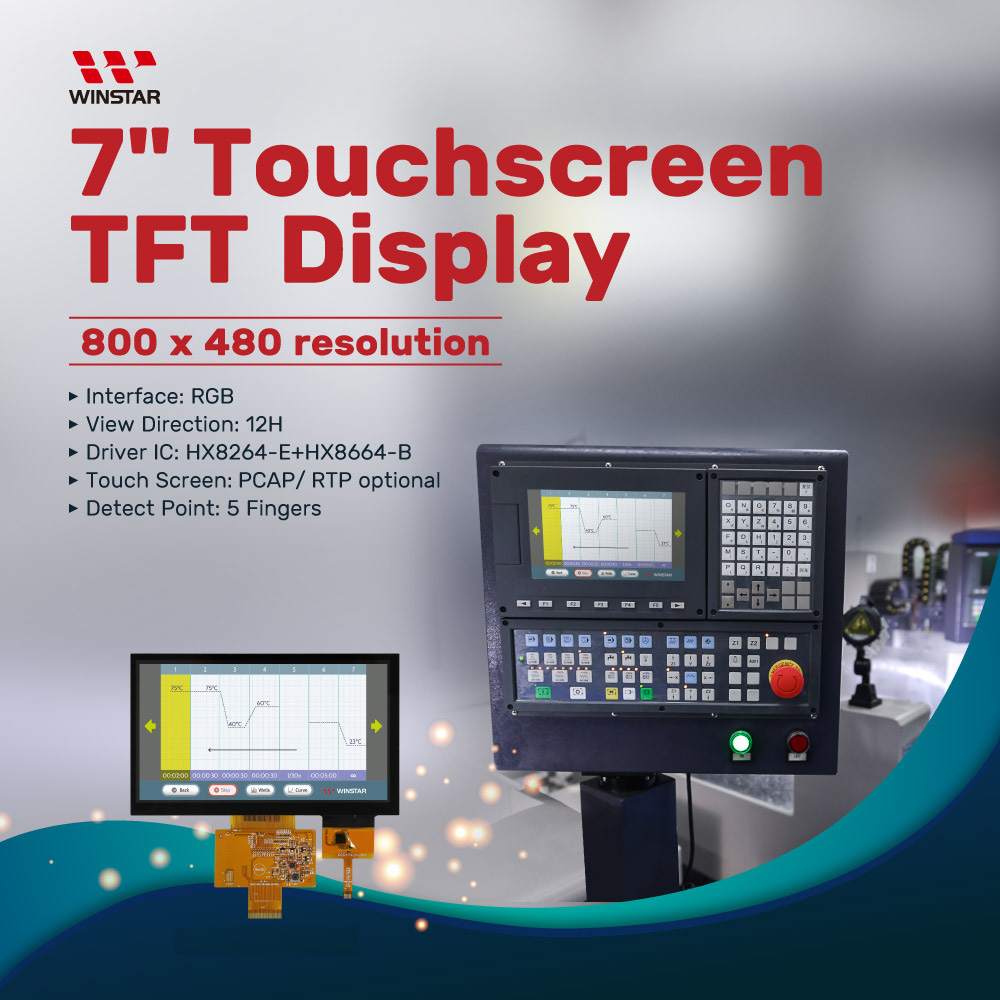

7吋標準 TFT 面板搭配電容式觸控面板

型號 WF70B2SIAGDNGA

►尺寸: 7吋
►解析度: 800 x 480 dots
►視角: 12H
►介面: RGB
►驅動IC: HX8264-E+HX8664-B
►控制板: 無
►亮度(cd/m²): 700
►鐵框螺絲孔: 無
►觸控面板: 電容式觸控面板 (PCAP)
►支援指數: 5指

產品敘述

WF70B2SIAGDNGA是一款7吋加上投射電容式觸控面板的RGB TFT LCD模組,解析度為800x480像素。模組內建HX8264-E和HX8664-B驅動IC支援24 bit RGB介面,內建Tcon電壓(DC to DC)功能。模組對比度為800:1 (典型值)、亮度為700 nits (典型值)、長寬比為16:9、為白色透射式LCD類型、視角為12點鐘方向、灰階反轉為6點鐘方向。 WF70B2投射電容式觸控面板(PCAP)內建ILI2130 IC並支援I2C介面。 WF70B2系列與WF70Y系列相容,但WF70B2使用不同驅動IC,我們提供此款新的7吋TFT供客戶選擇。

WF70B2SIAGDNGA模組的邏輯電源(VCC)為3.0V~3.6V,典型值為3.3V。 模組工作溫度為-20℃至+ 70℃;儲存溫度為-30℃至+ 80℃。

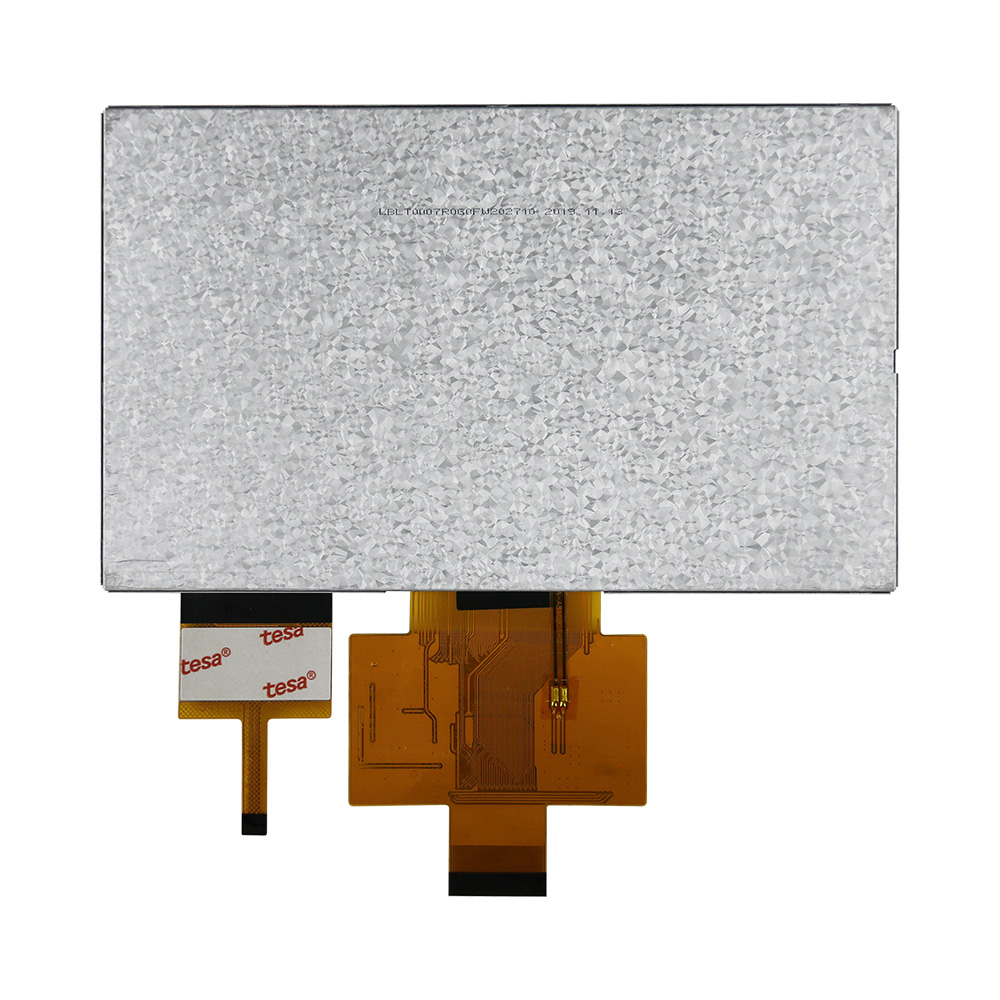

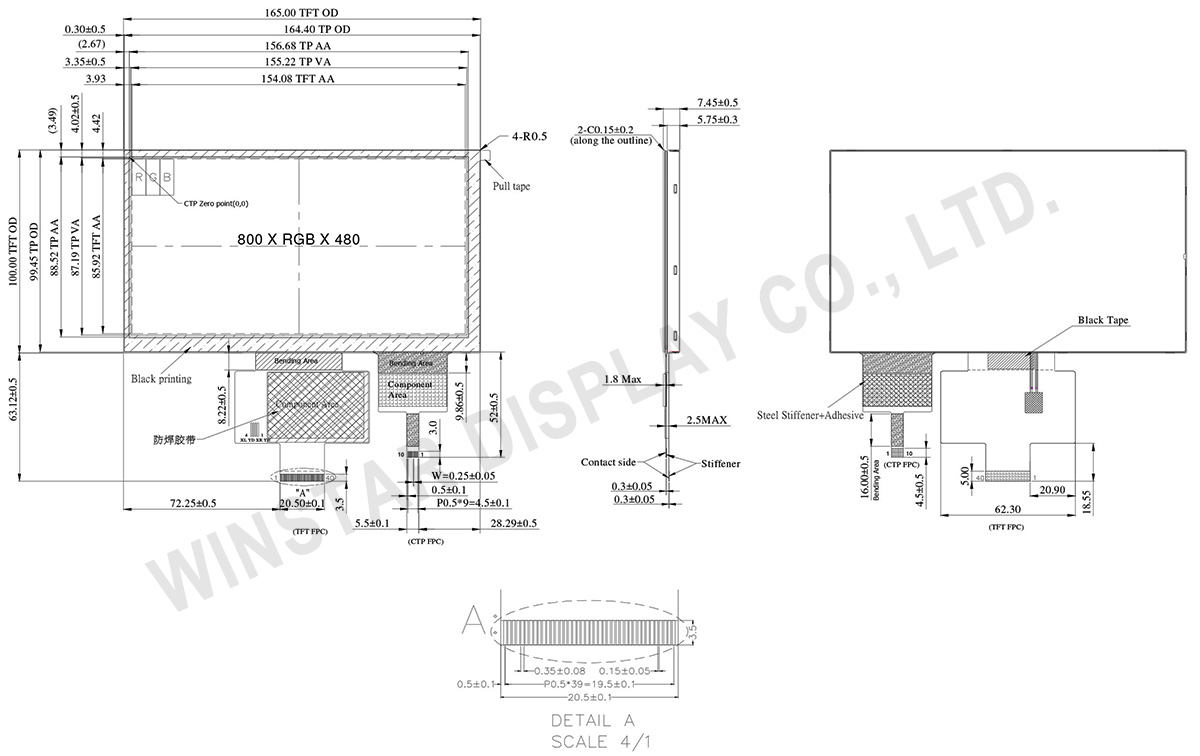

規格圖

7 Capacitive Touch Screen RGB TFT, RGB LCD Display, LCD RGB - WF70B2SIAGDNGA

產品規格

規格說明

項目 規格 單位
顯示尺寸(對角線) 7.0
點陣(解析度) 800 × RGB × 480  (TFT) dots
模組尺寸 165 × 100.0 × 7.45 mm
有效區域 154.08 × 85.92 mm
點間距 0.1926 × 0.179 mm
LCD類型 TFT, 正常白, 透射式
視角 12點鐘方向
灰階反轉 6點鐘方向
長寬比 16:9
背光類型 LED, 正常白
TFT 介面 24 bit RGB
色彩排列 RGB-STRIPE
驅動IC HX8264-E&HX8664-B 或相容IC
PCAP IC ILI2130 或相容IC
PCAP介面 I2C
PCAP FW 版本 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
PCAP 解析度 16384*16384
觸控面板類型 PCAP電容式觸控面板
表面 亮面 (Glare)

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

工作條件

項目 符號 最小值 典型值 最大值 單位
邏輯電源電壓 VCC 3.0 3.3 3.6 V
電源電流 VCC =3.3V - 76 114 mA
PCAP電源電壓 VDDT 3.0 3.3 3.6 V
ICTP 65 98 mA

Pin功能定義

LCM PIN 定義

Pin 符號 功能說明
1 LED- Backlight ground
2 LED+ Power supply for backlight
3 GND Power ground
4 VCC Power for Digital Circuit
5 R0 Red data(LSB)
6 R1 Red data
7 R2 Red data
8 R3 Red data
9 R4 Red data
10 R5 Red data
11 R6 Red data
12 R7 Red data(MSB)
13 G0 Green data(LSB)
14 G1 Green data
15 G2 Green data
16 G3 Green data
17 G4 Green data
18 G5 Green data
19 G6 Green data
20 G7 Green data(MSB)
21 B0 Blue data(LSB)
22 B1 Blue data
23 B2 Blue data
24 B3 Blue data
25 B4 Blue data
26 B5 Blue data
27 B6 Blue data
28 B7 Blue data(MSB)
29 GND Power Ground
30 CLK Sample clock
31 R/L Right / Left selection
32 Hsync Horizontal Sync Input
33 Vsync Vertical Sync Input
34 NC No connection
35 U/D Up/down selection
36 RESET Global reset pin.
37-40 NC No connection


PCAP PIN 定義

Pin 符號 功能說明
1 VSS Ground for analog circuit
2 VDDT Power Supply : +3.3V
3 SCL I2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 RST External Reset, Low is active
8 NC No connect
9 INT External interrupt to the host
10 VSS Ground for analog circuit
