產品敘述

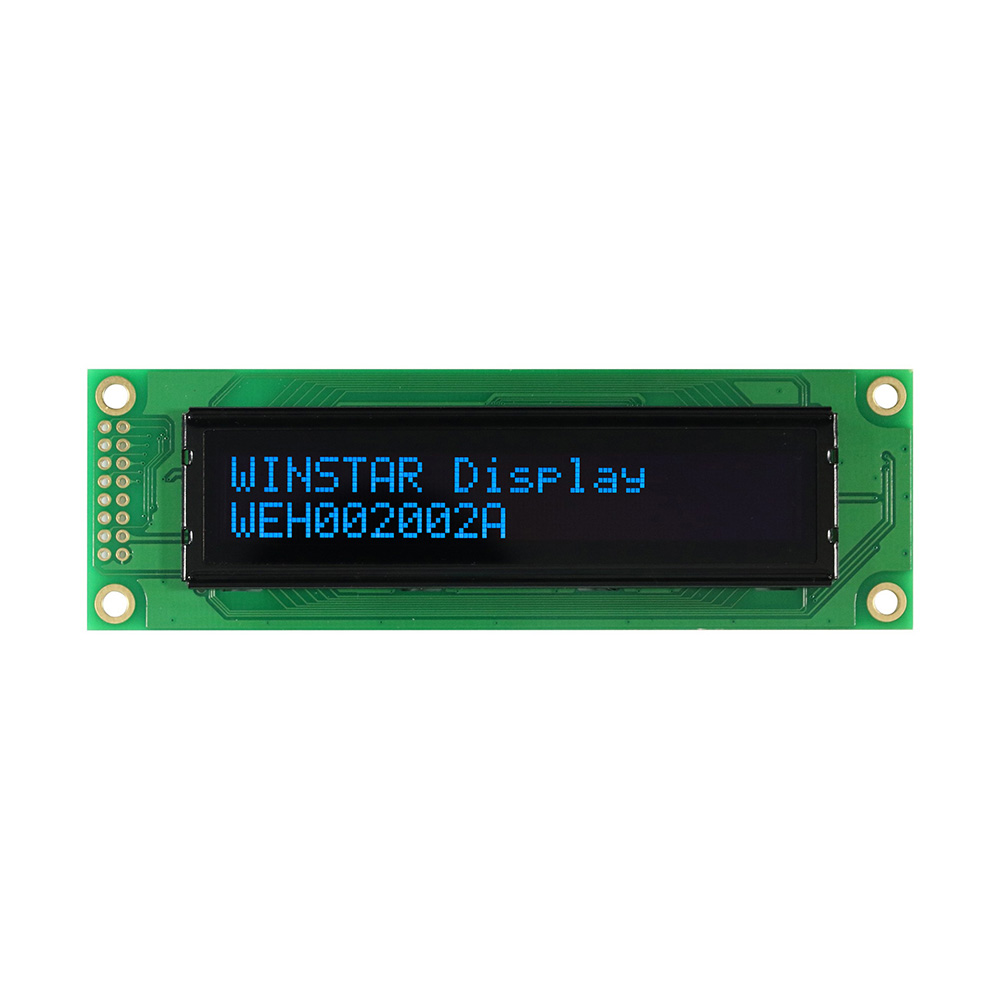

WEH002002A 是一款 COB 結構的 OLED 顯示模組，擁有 20x2 字元顯示配置。有效區域尺寸為 77.30 x 11.85 mm (對角線3.08吋)，並整合了 WS0010-TX 全功能字形控制器IC。支援 6800 預設介面，可選擇使用 8080 或 SPI 介面，驅動方式 1/16 duty 。華凌所有COG 標準的 OLED 字元型均配備多合一字型控制器 IC，通過內建的 ROM 標準字型庫支援 ASCII、英文、俄文、歐文和日文字符集。
WEH002002A 與 華凌 LCD WH2002A 具有相同的外形尺寸(116.0 x 37.0 mm)和檢視區域尺寸(85.0 x 18.6 mm)，並使用相同的Pin腳配置。這款低功耗的 20x2 字元 OLED 顯示器非常適合替換升級現有的 STN 字元顯示器。
OLED 的主要特點包括：
- 超快反應速度，在 +25°C 只需 10 μsec
- 可達 175 度以上的超廣視角
- 輕薄設計，採用自發光技術，無需背光
- 高亮度和高達 10,000:1 的對比度
- 超廣溫 -40°C ~ 80°C
- 低耗電流，有助於減少CO2排放量
模組具有整合的 PCB 板，無需客戶額外開發的 PCB。此外，PCB 板上的四個螺絲孔簡化了客戶的安裝過程。在邏輯供電電壓範圍從 4.8V 到 5.3V (通常為 5.0V)的情況下，此 OLED 模組能夠在廣泛的溫度範圍內可靠地運行，儲存溫度範圍從 -40°C 至 +85°C。此型號可提供多種發光顏色，以滿足不同的客戶需求。
對於需要字符 OLED 顯示器或 20x2 OLED 的應用顯示，WEH002002A 以其高效的性能和多功能是您最佳的選擇。
規格圖
Data source ref: WEH002002AWPP5N00100
產品規格
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | No connect |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | No connect |
| 16 | NC | － | No connect |
規格說明
| 項目 | 尺寸 | 單位 |
|---|---|---|
| 字元數 | 20 字 × 2 行 | － |
| 模組尺寸 | 116.0 × 37.0 × 9.8 | mm |
| 檢視區域 | 85.0 × 18.6 | mm |
| 有效區域 | 77.3 × 11.85 | mm |
| 點大小 | 0.6 × 0.65 | mm |
| 點間距 | 0.65× 0.70 | mm |
| 字元尺寸 | 3.2 × 5.55 | mm |
| 字元間距 | 3.9 × 6.3 | mm |
| 面板類型 | OLED , 單色 | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| 介面 | 6800, 可選 8080, SPI | |
| 尺寸 | 3.08 吋 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TST | -40 | +85 | °C |
| 邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 輸入高電壓 | VIH | － | 0.8xVDD | － | VDD | V |
| 輸入低電壓 | VIL | － | GND | － | 0.2xVDD | V |
| 輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 輸出低電壓 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | IDD | VDD=5V | － | 35 | 52 | mA |
Search Keyword: 20x2 oled, oled 20x2
