2.26吋 16x2 COG OLED 顯示模組 (含 PCB)

型號 WEO001602G

►類型: 字元 (含鐵框+PCB)
►結構: COG+PCB
►16字x2行
►IC:SSD1311
►3V/5V電源電壓
►1/16 duty
►介面: 預設6800,可選8080、SPI、I2C
►發光顏色: 白色 / 黃色

產品敘述

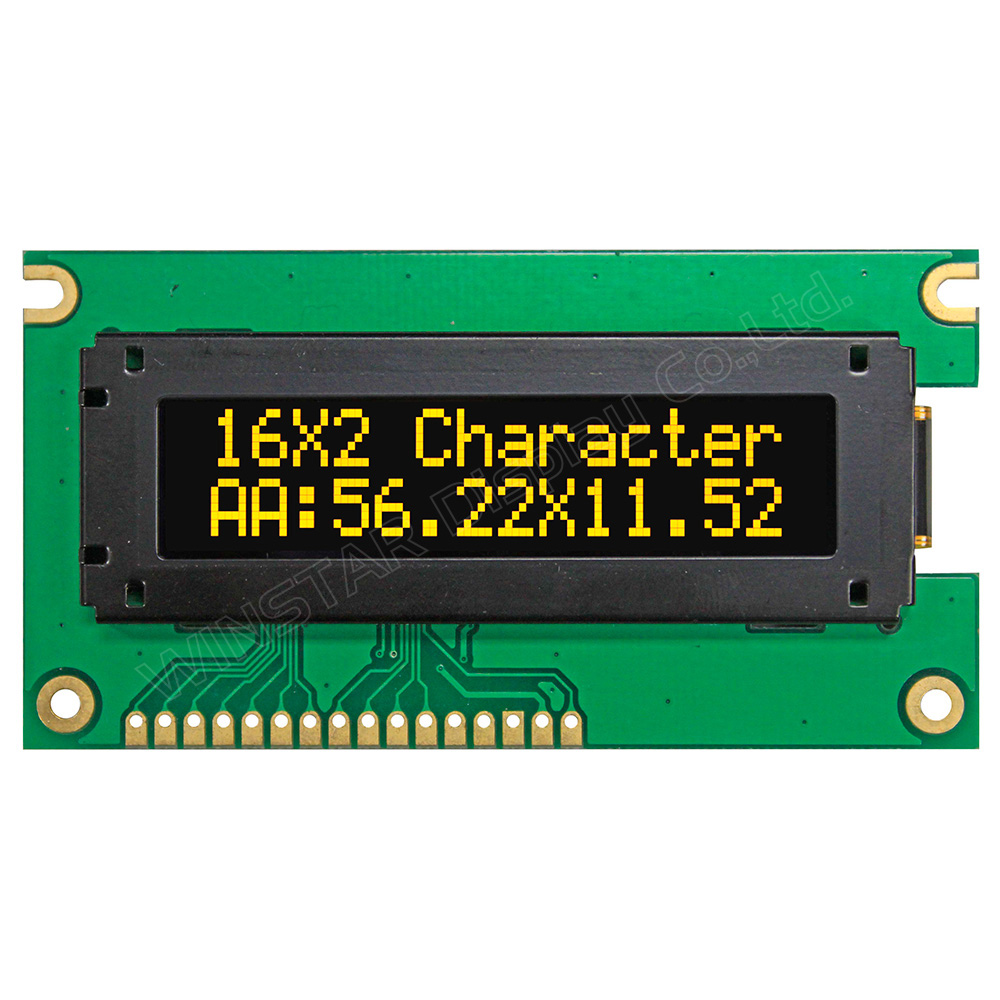

WEO001602G 是一款高性能的 COG OLED 顯示模組,以 COG(Chip On Glass)結構設計並整合 PCB 板。這款 OLED COG 模組 配備了金屬框架並且在 PCB 板上有四個螺絲孔,便於客戶安裝,適合各種應用需求。

模組的外形尺寸為 84.0 x 44.0 mm,厚度為 9.67 mm,有效區域為 56.22 x 11.52 mm,對角線尺寸為 2.26 吋。模組配備了 SSD1311 驅動 IC,支援包括 ASCII、英語、歐洲語言和日語在內的多種字符集,每個字符由 5x8 像素組成,確保文字顯示清晰。

這款 COG OLED 模組 顯示形式為 2 行顯示,每行可顯示 16 個字元。由於 OLED 技術 的自發光特性,模組不需要背光,從而實現了更輕薄的設計和高達 10,000:1 的對比度。此外,模組提供了高達 175 度的超寬視角,確保從各個角度均能保持一致的顯示品質。它還具備低功耗和廣泛的工作溫度範圍,展現出優秀的多功能性。

WEO001602G 的工作溫度範圍為 -40°C 至 +80°C,儲存溫度範圍為 -40°C 至 +85°C,能在極端條件下穩定運行。模組邏輯電壓範圍為 4.8V 至 5.3V,典型值為 5V,並採用 1/16 duty 驅動方式。模組可預設支援 6800 介面,可選 8080、SPI 和 I2C 介面,提供靈活的連接選項以滿足不同系統需求。

WEO001602G COG OLED 顯示模組 實際上是 WEO001602C 型號增加了鐵框和 PCB 板,建議在需要鐵框和 PCB 以便於安裝的應用中使用。

規格圖

COG OLED, 2.26 inch 16x2 COG OLED Display with PCB  - WEO001602G

Data source ref: WEO001602GLPP5N00000

產品規格

Pin功能定義

Pin No. 符號 Pin Type 說明
1 VSS P Ground pin.
2 VDD P Power supply for core logic operation.
A capacitor should be connected between VDD and VSS under all circumstances.
3 NC   No connection
4 D/C# I This pin is Data/Command control pin connecting to the MCU.
When the pin is pulled HIGH, the data at D[7:0] will be interpreted as data.
When the pin is pulled LOW, the data at D[7:0] will be transferred to a command register.
5 R/W# I This pin is read / write control input pin connecting to the MCU interface.
When 6800 interface mode is selected, this pin will be used as Read/Write (R/W#) selection input. Read mode will be carried out when this pin is pulled HIGH and write mode when LOW.
6 E I This pin is MCU interface input.
When 6800 interface mode is selected, this pin will be used as the Enable (E) signal.
Read/write operation is initiated when this pin is pulled HIGH and the chip is selected.
7~14 DB0~ DB7 I/O These pins are bi-directional data bus connecting to the MCU data bus.
Unused pins are recommended to tie LOW.
15 NC   No connection
16 NC   No connection

規格說明

項目 尺寸 單位
顯示形式 16 字 x 2 行
模組尺寸 84.0 x 44.0 x 9.67 mm
檢視區域 58.22 x 13.52 mm
有效區域 56.22 x 11.52 mm
點大小 0.57 x 0.67 mm
點間距 0.60 x 0.70 mm
字元大小 2.97 x 5.57 mm
字源間距 3.55 x 5.95 mm
面板類型 OLED, 單色
Duty 1/16
IC SSD1311
介面 6800, 8080, SPI, I2C
尺寸 2.26 吋

最大絕對額定值

項目 符號 最小值 最大值 單位
輸入電壓 VI -0.3 VDD V
邏輯電源電壓 VDD-VSS -0.3 6.0 V
工作溫度 TOP -40 +80 °C
儲存溫度 TST -40 +85 °C

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD 4.8 5.0 5.3 V
輸入高電壓 VIH 0.8xVDD V
輸入低電壓 VIL 0.2xVDD V
輸出高電壓 VOH IOH=-0.5mA 0.9xVDD V
輸出低電壓 VOL IOL=0.5mA 0.1xVDD V
50%顯示畫面耗電流 IDD VDD=5.0V 43 50 52 mA
