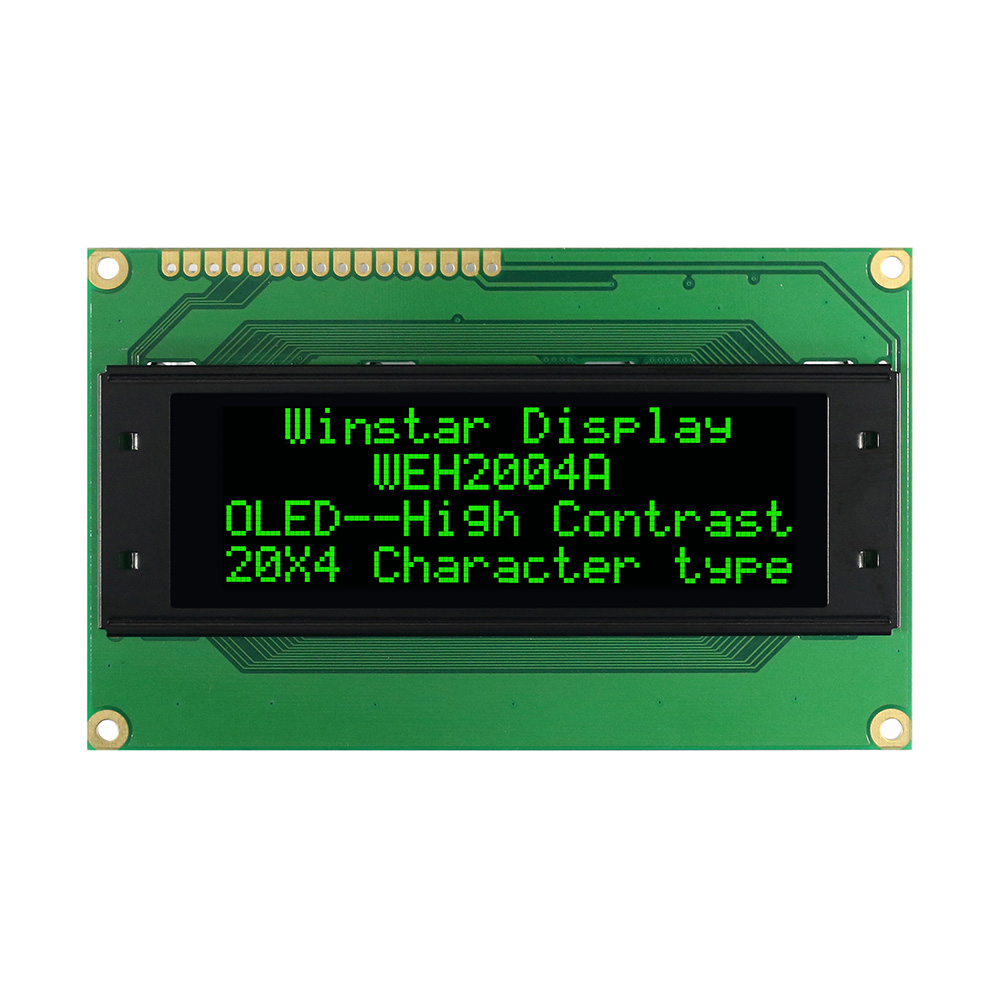

WEH002004A 是一款採用 COB 結構的 OLED 顯示模組，以 20x4 字元的顯示方式呈現畫面。OLED 面板對角線尺寸為 2.88 吋(有效顯示區域尺寸為 70.16 x 20.95 mm)，並整合了 WS0010-TX 多合一字庫控制器IC。模組預設支援 6800 介面，可選擇 8080 或 SPI 介面，驅動方式 1/16 duty。所有標準的華凌 COB OLED 字元型均內建這款全能字庫控制 IC，通過內建的 ROM 標準字庫可支援 ASCII、英文、俄文、歐文及日文字符集。

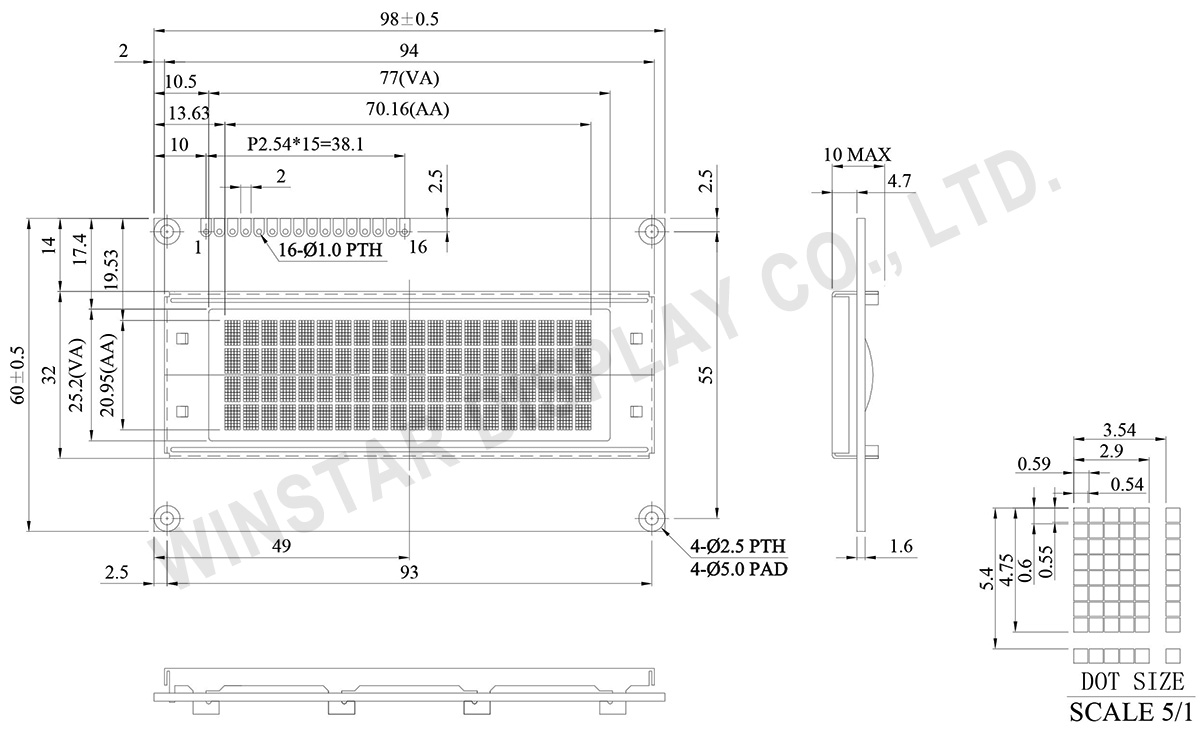

WEH002004A 的模組外型尺寸 98.0 x 60.0 mm 及顯示區域尺寸 77.0 x 25.2 mm 與 Winstar LCD WH2004A 完全相同，使用相同的Pin配置。Winstar 的 20x4 OLED 顯示器是從 STN LCD 升級到 OLED 顯示器的最佳選擇。其主要特點包括：更加明亮、有更高對比度、更寬廣的視角、能更快的響應時間，因為能自體發光所以比傳統顯示器消耗電更少。
此模組具有整成的 PCB 板，無需客戶額外開發的 PCB。此外，PCB 板上的四個螺絲孔簡化了安裝過程。在邏輯供電電壓範圍從 4.8V 至 5.3V（通常為 5.0V）的情況下，這款 OLED 模組確保在廣泛的溫度範圍內可靠運行從 -40°C 到 80°C，並具有從 -40°C 到 +85°C 的儲存能力。它還提供多種發光顏色，以滿足不同客戶的偏好。對於需要 20x4 OLED 顯示的應用，WEH002004A 以其高效的性能和多功能性是你最佳選擇。
| Pin No. | 符號 | Level | 功能說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | |
| 16 | NC | － |
| 項目 | 規格 | 單位 |
|---|---|---|
| 字元數 | 20 字 × 4 行 | － |
| 模組尺寸 | 98.0 × 60.0 × 10.0 (MAX) | mm |
| 檢視區域 | 77.0 × 25.2 | mm |
| 有效區域 | 70.16 × 20.95 | mm |
| 點大小 | 0.54 × 0.55 | mm |
| 點間距 | 0.59 × 0.60 | mm |
| 字元尺寸 | 2.9 × 4.75 | mm |
| 字元間距 | 3.54 × 5.4 | mm |
| 面板類型 | OLED, 單色 | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| 介面 | 可選6800, 8080, SPI | |
| 尺寸 | 2.88 吋 | |
| 項目 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TST | -40 | +85 | °C |
| 邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
| 項目 | 符號 | 工作條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 輸入高電壓 | VIH | － | 0.8xDD | － | VDD | V |
| 輸入低電壓 | VIL | － | GND | － | 0.2xVDD | V |
| 輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 輸出低電壓 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | IDD | VDD=5V | － | 230 | 345 | mA |
