2.44吋繪圖型100x32 OLED顯示器

型號 WEG010032B

►類型: 繪圖型
►結構: COB
►尺寸: 2.44"
►100 x 32 點陣
►IC:WS0010-TX
►5V電源電壓
►1/16 duty cycle
►介面: 預設6800, 可選8080或SPI

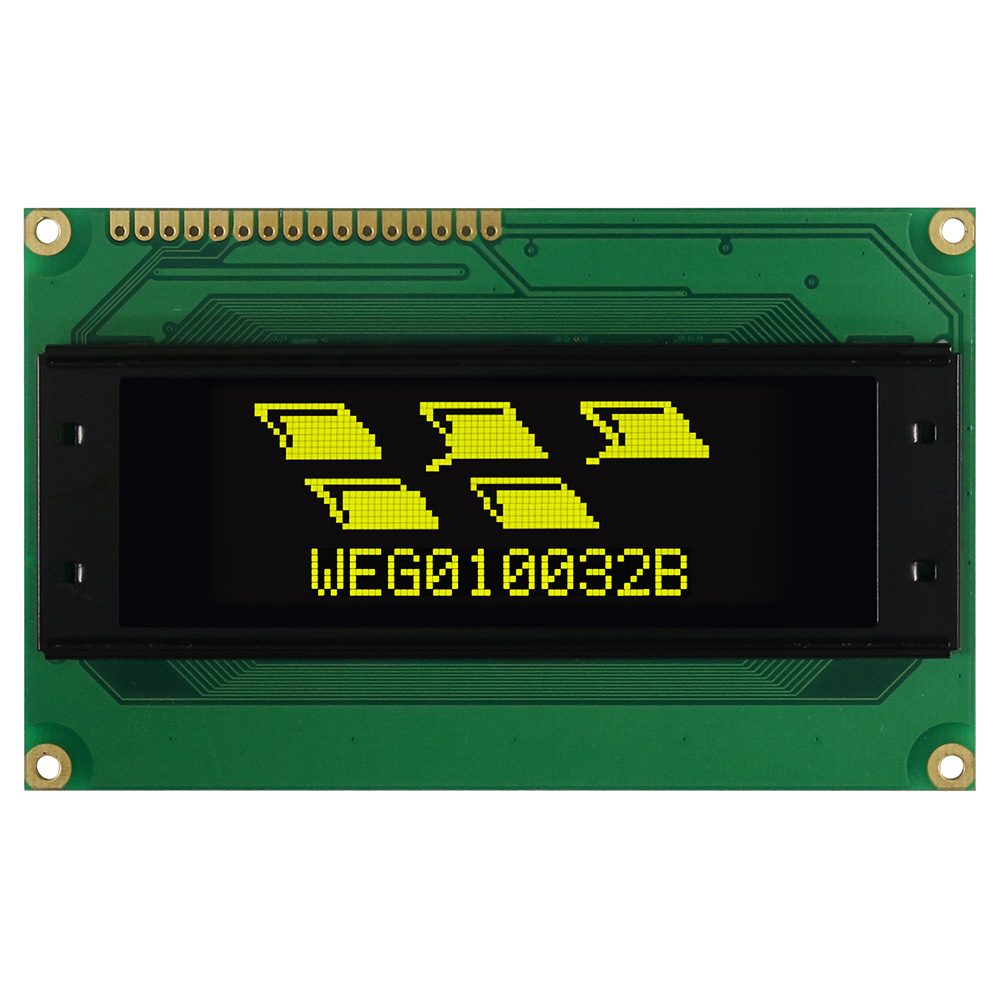

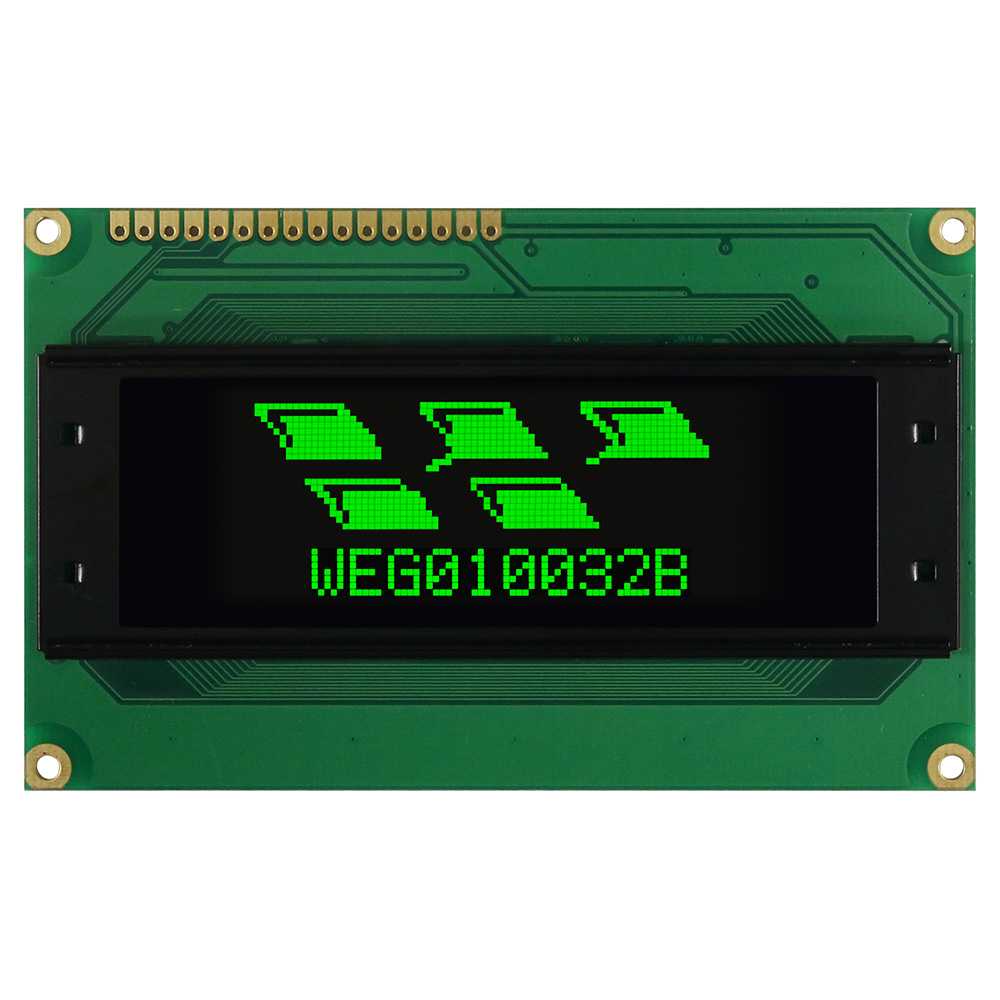

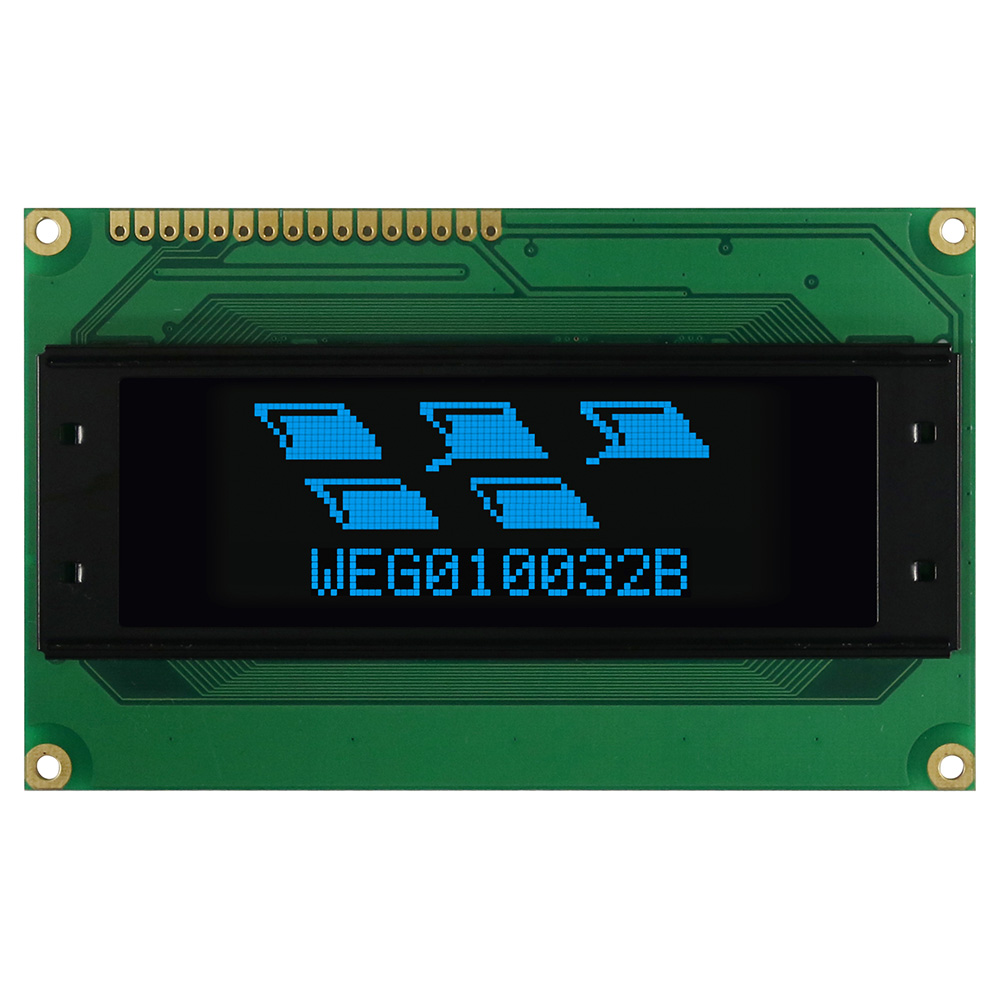

►發光顏色: 白色 / 黃色 / 藍色 / 綠色

產品敘述

WEG010032B 的外觀尺寸為 98.00 x 60.00 mm,可視區尺寸為77.00 x 25.20 mm,FFC連接器出pin與STN標準品WH2004B相同。OLED標準品WEG010032B 是與WEH002004B相對應的繪圖型產品。如果您的產品需要顯示繪圖內容,您可以選擇WEG010032B,點陣為 100 x 32 dots。此系列產品的標準電壓是5V,接口是並列4/8 bit 6800 (optional 8080或是串列SPI)。此型號為COB OLED優點是因為模組上帶有PCB版,所以比較容易固定在客戶的設備或是產品上。

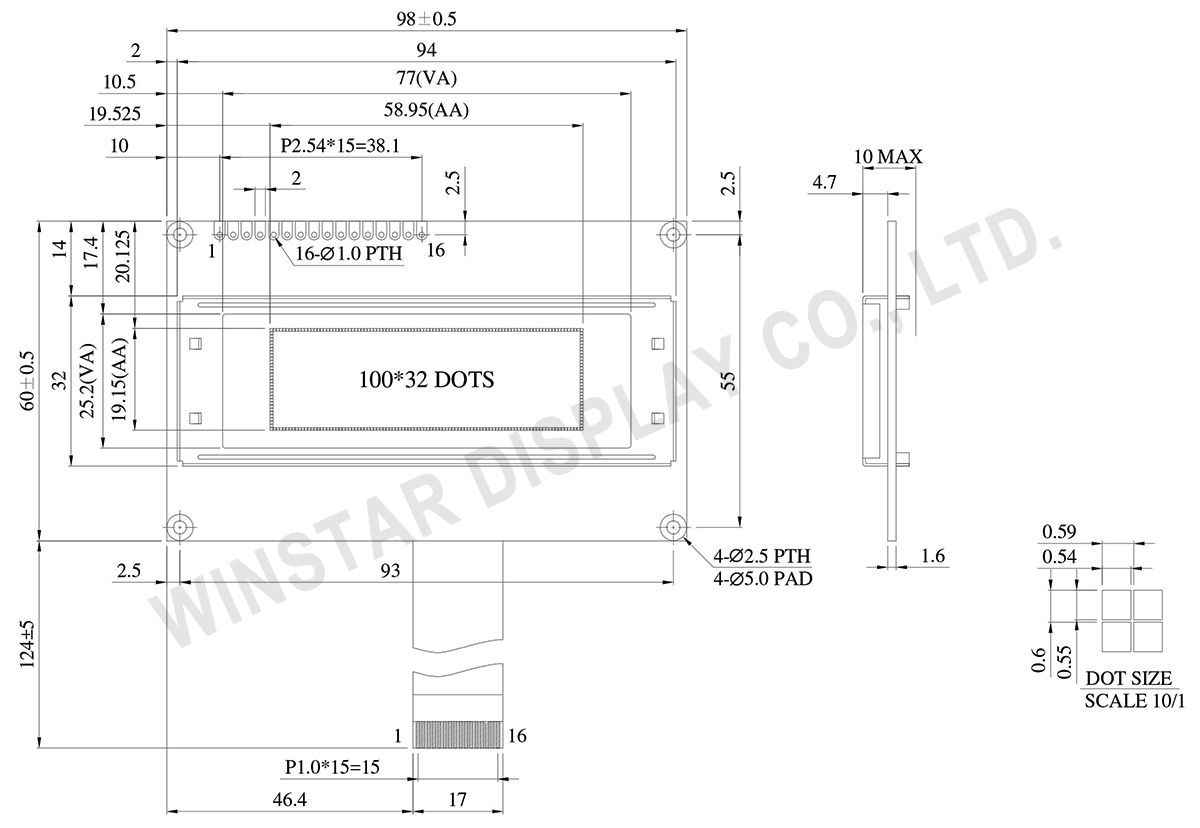

規格圖

WEG010032B - 100x32 Graphic OLED Display

Data source ref: WEG010032BLPP5N00100

產品規格

Pin功能定義

Pin No. 符號 Level 功能說明
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 NC
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read(Module→MPU) L: Write(MPU→Module)
6 E H,H→L Chip enable signal
7 DB0 H/L Data bit 0
8 DB1 H/L Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 CS1 Chip1 select input pin
16 CS2 Chip2 select input pin

規格說明

項目 規格 單位
點陣(解析度) 100×32 Dots -
模組尺寸 98.0 × 60.0 × 10.0(MAX) mm
檢視區域 77.0 × 25.2 mm
有效區域 58.95 × 19.15 mm
點大小 0.54 × 0.55 mm
點間距 0.59 × 0.60 mm
面板類型 OLED , 單色
驅動方式 1/16
IC WS0010-TX
介面 6800 / 8080 / SPI
尺寸 2.44 吋

最大絕對額定值

項目 符號 最小值 最大值 單位
工作溫度 TOP -40 +80 °C
儲存溫度 TST -40 +85 °C
邏輯電源電壓 VDD-VSS -0.3 5.3 V

電氣特性

DC 電氣特性


項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS 4.8 5.0 5.3 V
輸入高電壓 VIH 0.8xVDD VDD V
輸入低電壓 VIL GND 0.2xVDD V
輸出高電壓 VOH IOH=-0.5mA 0.8xVDD VDD V
輸出低電壓 VOL IOL=0.5mA GND 0.2xVDD V
50%顯示畫面耗電流 IDD VDD=5V 60 90 mA
