產品敘述
WAA0290A2CNA8NXXX000 是一款 2.9 吋電子紙顯示器（EPD）。該顯示器能夠顯示黑色、白色、黃色和紅色的圖像，具體顯示內容取決於所使用的查找表。2.9 吋的有效區域包含 128×296 像素。面板上的電路整了包括驅動器和源驅動器、時序控制器、振盪器、DC-DC 增壓電路、用於儲存影像緩衝區和查找表(LUT)的記憶體，以及其他控制 VCOM 和 BORDER 設定的電路。
特點：
- 高紅色和黃色顏色顯示
- 高對比度
- 高反射率
- 超寬視角
- 超低功耗
- 純反射模式
- 雙穩態顯示
- 防眩光硬塗層前表面
- 低電流深度睡眠模式
- 內建顯示 RAM
- 波形儲存在內建 OTP 中
- 支持串行外圍設備接口
- 內建振盪器
- 內建增壓器和穩壓控制，用於產生 VCOM、閘極和源驅動電壓
- I2C 信號主控制接口，用於讀取外部溫度傳感器
- 提供 COG 封裝

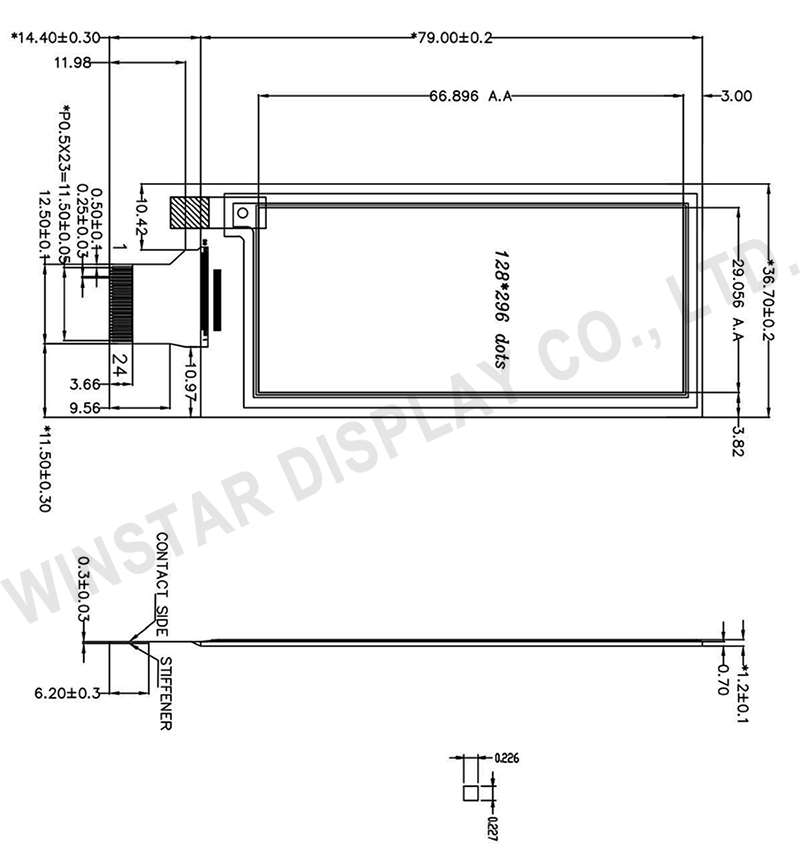

規格圖
產品規格
規格說明
| 參數 | 規格 | 單位 |
|---|---|---|
| 尺寸 | 2.9 | 吋 |
| 解析度 | 128(H)×296(V) | 像素 |
| 有效區域 | 29.056×66.896 | mm |
| 像素間距 | 0.226×0.227 | mm |
| 像素配置 | Rectangle | |
| 外型尺寸 | 36.7(H) × 79.0 (V) × 1.2(D) | mm |
| 模組重量 | 5.09±0.5 | g |
電氣特性
最大絕對額定值
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 邏輯供電電壓 | VDD, AVDD,VDDIO, VDD1,VPP |
-0.3 to +6.0 | V |
| 邏輯輸入電壓 | VI | -0.3 to VDDIO+0.3 | V |
| 工作溫度範圍 | TOPR | 0 to +40 | ºC |
| 儲存溫度範圍 | TSTG | -25 to +70 | ºC |
| 最佳儲存濕度 | HSTGo | 55±10 | %RH |
輸入/輸出Pin分配
| No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | This pin is N-MOS gate control. |
| 3 | RESE | P | Current sense input for control loop. |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSPL | P | Positive source voltage |
| 6 | TSCL | O | I2C clock for external temperature sensor (I2C interface need external pull high resistance.) Must pull high or low if not used. |
| 7 | TSDA | I/O | I2C data for external temperature sensor (I2C interface need external pull high resistance.) Must pull high or low if not used.(Default low) |
| 8 | BS | I | Input interface setting. |
| 9 | BUSY_N | O | This pin indicates the driver status. |
| 10 | RST_N | I | Global reset pin. Low reset. (normal pull high) |
| 11 | DC | I | Serial communication Command/Data input |
| 12 | CSB | I | Serial communication chip select. |
| 13 | SCL | I | Serial communication clock input. |
| 14 | SDA | I/O | Serial communication data input. |
| 15 | VDDIO | P | IO voltage supply |
| 16 | VDD | P | Digital/Analog power. |
| 17 | VSS | P | Ground |
| 18 | VDD_15V | P | 1.5V voltage input &output |
| 19 | VMTP | P | MTP program power (10.1V) |
| 20 | VSP | P | Positive source voltage |
| 21 | VGP | P | Positive gate voltage |
| 22 | VSN | P | Negative Source driving voltage |
| 23 | VGN | P | Negative gate voltage |
| 24 | VCOM | O | VCOM driving voltage |
Note: I: Input, O: Output, P: Power, D: Dummy, S: Shorted line, M: Mark, PI: Power input, PO: Power output, I/O: Input / Output, PS: Power Setting, C: Capacitor pin.
